室内热水供暖系统的水力计算

最不利环路计算
7. 求最不利环路总压力损失 即 8. 计算富裕压力值 考虑由于施工的具体情况，可能增加一些在设计计算中未 计入的压力损失。因此，要求系统应有10%以上的富裕度。
式中
⊿%——系统作用压力的富裕率； ⊿P＇Ⅰ1——通过最不利环路的作用压力，Pa；
∑(⊿Py+⊿Pj) 1～14——通过最不利环路的压力损失，Pa。
计算最不利环路的阻力及富裕压头值。
散热器的进流系数α
3. 最末端第二根立管的计算 • 最末端第二根立管的作用压头P2 为与其并联的最不利环路的 各管段的压力损失总和。 • 先确定计算立管的平均比摩阻Rpj。 • 根据计算的Rpj和已知的各管段设计流量，查水力计算表，得 到在设计流量下各管段的管径和实际比摩阻R的值。并计算 管段的压力损失△H2。 • 最末端第二根立管的压力损失与其作用压头的不平衡率应保 持在±15%之内。 4. 计算其他立管 用同样的方法，由远及近计算其他立管，并使其不平衡率应 保持在±15%之内，必要时通过立管的阀门节流来达到。 在单管热水供暖系统中，立管的水流量全部或部分地 流进散热器。流进散热器的水流量与通过该立管水流量 的比值，称作散热器的进流系数α，可用下式表示
2. 3.
4.
计算简图
一、等温降法计算步骤（异程系统）
1. 计算最不利环路 异程式系统的水力计算从系统的最不利环路开始。最不利 环路是指允许平均比摩阻R最小的一个环路。一般取最远立 管的环路作为最不利环路。 2. 计算各管段的流量 根据Rpj 值和已知的各管段设计流量，查水力计算表，
9 9 9 9 9 9 得到在设计流量下各管段的管径d和实际比摩阻R值。 最不利环路的平均比摩阻应在60～120Pa/m范围。 并计算各管段的局部阻力，计算各管段的压力损失。 根据最不利环路的各管段的阻力，计算出的总阻力H 。 比较系统可利用的作用压头，求出富裕压头值。 系统的作用压头应留有10%以上的富裕度，如不满足，则需要调整 环路中某些管段的管径。

供热工程》第5章热水供暖系统的水力计算
一、热水供暖系统水力计算的基本原理
热水供暖系统水力计算是根据物理流体流动的基本原理，通过正确的方法，解决热水供暖系统每个回路部分的水力参数问题，以保证供暖系统的正常运行。

水力参数的计算是热水供暖系统设计中必不可少的，水力计算可以求出：
1．水流量，即总进出水量及每支管道的流量；
2．水压，即系统压力，每个环节的压力，以及最大和最小的压力；
3．管道长度，即当前系统的总长度及每支管道的长度；
4．水力损失，即每支管道的水力损失；
5．管道直径，即每支管道的外径及内径；
6．管材的选择，即根据水流量，压力和水力损失等参数选择合适的管材，确定系统的一致性；
7．扬程，即每支管道的扬程及总体扬程；
8．系统功率，即整个系统功率。

二、热水供暖系统水力计算的步骤
1.获取热水供暖系统的基本参数，包括系统回路数、每个回路总长、循环水量、供暖热水温度差等；
2.确定管道长度，包括机组与循环泵之间的管路长度，以及每个回路的长度；
3.计算水流量，确定每个回路的水流量；
4.选择管材。

第二节机械循环单管热水供暖系统管路的水力 计算方法和例题
• 机械循环系统的作用半径大，其室内热水供暖系统的总 压力损失一般控制在10-20kPa，对水平式或较大型系统， 可达20-50kPa • 进行水力计算时，机械循环室内热水供暖系统一般先设 定入口处的资用循环压力，按最不利循环环路的平均比 摩阻Rpj,来选用该环路的各管段管径。当入口处的资用 压力较高，管道流速和系统的实际总压力损失可相应提 高。但在实际工程设计中，最不利循环环路的各管段水 流速过高（即管径过小），各并联环路的压力损失势必 难以平衡。所以常用控制Rpj值的方法，取Rpj=60120Pa/m选取管径，剩余的资用循环压力，用入口处的 调压装置节流。
3）根据G、 Rpj，查水力计算表，选择接近Rpj的管径， 查出d、R、v列入表中。 例如管段1，Q=74800W，则 根据G=2573kg/h, Rpj=45.3Pa/m,查表，d=40mm, 用插入法计算出R=116.41Pa/m，v=0.552m/s
R的计算： 118.76 110.04 (2573 2500) 110.04 116.41 Pa/m 2600 2500 v的计算： 0.56 0.53 (2573 2500) 0.53 0.55 m/s 2600 2500
6）求各管的阻力△P P Py Pj Rl Pj 7） 求最不利环路的总压力损失（总阻力）
( Rl P )
j 112
8633 Pa
入口处的剩余循环作用压力用调节阀门节流消耗掉。 4.确定其它立管的管径。立管Ⅳ: 1）求立管Ⅳ的资用压力 它与立管Ⅴ为并联环路，即与 管段6、7为并联环路。根据并联环路节点压力平衡原 理， △P’Ⅳ=（△Py+△Pj)6、7-（ △P’Ⅴ-△P’Ⅳ） = （△Py+△Pj)6、7 Pa 2)求Rpj R pj P 0.5 2719 81.4 Pa/m

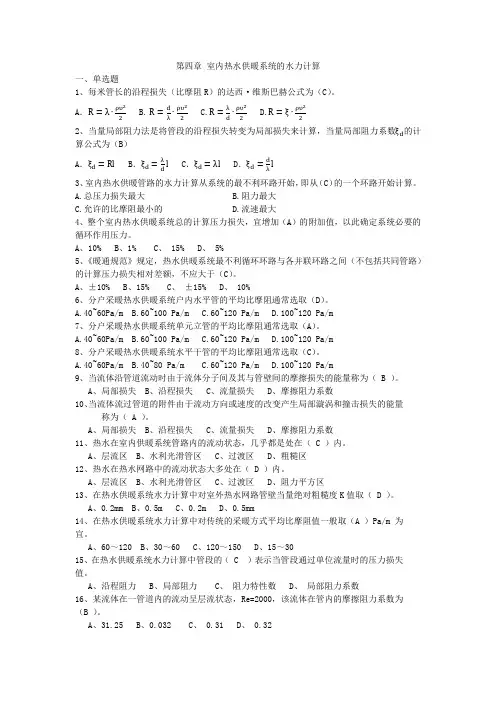

第四章 室内热水供暖系统的水力计算一、单选题1、每米管长的沿程损失（比摩阻R ）的达西·维斯巴赫公式为（C ）。

A ．R =λ∙ρυ22B. R =d λ∙ρυ22C.R =λd∙ρυ22D.R =ξ∙ρυ222、当量局部阻力法是将管段的沿程损失转变为局部损失来计算，当量局部阻力系数ξd 的计算公式为（B ）A ．ξd =RlB ．ξd =λd l C ．ξd =λl D ．ξd =dλl3、室内热水供暖管路的水力计算从系统的最不利环路开始，即从（C ）的一个环路开始计算。

A.总压力损失最大 B.阻力最大 C.允许的比摩阻最小的 D.流速最大4、整个室内热水供暖系统总的计算压力损失，宜增加（A ）的附加值，以此确定系统必要的循环作用压力。

A 、10%B 、1%C 、 15%D 、 5% 5、《暖通规范》规定，热水供暖系统最不利循环环路与各并联环路之间（不包括共同管路）的计算压力损失相对差额，不应大于（C ）。

A 、±10% B 、15% C 、 ±15% D 、 10%6、分户采暖热水供暖系统户内水平管的平均比摩阻通常选取（D ）。

A.40~60Pa/m B.60~100 Pa/m C.60~120 Pa/m D.100~120 Pa/m7、分户采暖热水供暖系统单元立管的平均比摩阻通常选取（A ）。

A.40~60Pa/m B.60~100 Pa/m C.60~120 Pa/m D.100~120 Pa/m8、分户采暖热水供暖系统水平干管的平均比摩阻通常选取（C ）。

A.40~60Pa/m B.40~80 Pa/m C.60~120 Pa/m D.100~120 Pa/m9、当流体沿管道流动时由于流体分子间及其与管壁间的摩擦损失的能量称为（ B ）。

A 、局部损失 B 、沿程损失 C 、流量损失 D 、摩擦阻力系数 10、当流体流过管道的附件由于流动方向或速度的改变产生局部漩涡和撞击损失的能量称为（ A ）。
