abs塑料参数
ABS塑料是一种常用的工程塑料，它在工业制造和一些日常产品中广泛应用。ABS塑料以其良好的加工性能、优异的耐热、耐药品和耐腐蚀性、良好的机械性能、优异的表观质量等优点而受到广泛认可，被广泛用于汽车、电器、建筑、家具等领域。
1.密度
ABS塑料的密度通常在1.0-1.4 g/cm³之间，与其填充物和添加剂的含量以及工程应用有关。
2.熔体流动性
ABS塑料的熔体流动性较好，通常在(1～30）g/ 10min之间，在注塑或挤出加工中可实现多种复杂的成型工艺。
3.拉伸性能
ABS塑料在室温下具有较高的拉伸强度(45 MPa)和较高的拉伸模量（2100 MPa），因此能够承受较大的拉伸荷载。
4.压缩性能
ABS塑料的压缩强度为(36～66)MPa，可以用于巨型机械零件的制造。
5.弯曲性能
ABS塑料的弯曲强度为（70～122）MPa，与填充物、添加剂和制品几何形状等有关。
6.冲击强度
ABS塑料具有很高的冲击强度，特别适用于高强度碰撞区域的产品制造。
7.耐热性
ABS塑料在-30 ℃～110 ℃范围内表现出较好的耐热性。由于其玻璃化转化温度为105 ℃，因此在高温环境下易软化。
8.耐化学药品性
ABS塑料对化学药品具有很高的抗性，特别是对有机溶剂、酸、碱等具有较好的抗性，不容易被腐蚀。
9.耐磨性 ABS塑料具有较好的耐磨性，其耐磨指数在70～140之间。
10.耐 UV 性、非常规耐候性
ABS塑料在UV辐射和气候变化环境下具有较好的耐候性和防黄变性，因此可以用于户外产品的制造。
总之，ABS塑料作为工业塑料的重要成员，具有良好的机械性能、化学稳定性、加工性能和表观质量。随着科技的不断进步，ABS塑料的性能不断提升，同时也在更广泛的领域得到了应用。

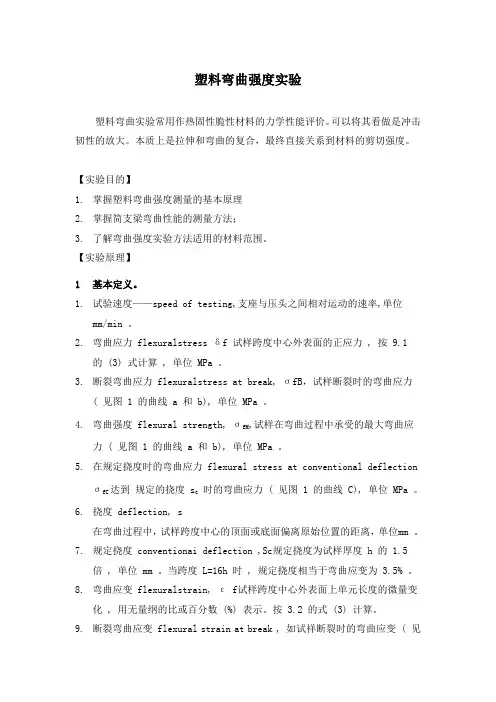

塑料弯曲强度实验
塑料弯曲实验常用作热固性脆性材料的力学性能评价。可以将其看做是冲击韧性的放大。本质上是拉伸和弯曲的复合，最终直接关系到材料的剪切强度。
【实验目的】
1. 掌握塑料弯曲强度测量的基本原理
2. 掌握简支梁弯曲性能的测量方法；
3. 了解弯曲强度实验方法适用的材料范围。
【实验原理】
1 基本定义。
1. 试验速度——speed of testing,支座与压头之间相对运动的速率,单位
mm/min 。
2. 弯曲应力 flexuralstress δf 试样跨度中心外表面的正应力 , 按 9.1
的 (3) 式计算 , 单位 MPa 。
3. 断裂弯曲应力 flexuralstress at break, σfB，试样断裂时的弯曲应力
( 见图 1 的曲线 a 和 b), 单位 MPa 。
4. 弯曲强度 flexural strength, σfM,试样在弯曲过程中承受的最大弯曲应力 ( 见图 1 的曲线 a 和 b), 单位 MPa 。
5. 在规定挠度时的弯曲应力 flexural stress at conventional deflectionσfC 达到 规定的挠度 sc 时的弯曲应力 ( 见图 1 的曲线 C), 单位 MPa 。
6. 挠度 deflection, s
在弯曲过程中，试样跨度中心的顶面或底面偏离原始位置的距离，单位mm 。
7. 规定挠度 conventionai deflection ,Sc规定挠度为试样厚度 h 的 1.5
倍 , 单位 mm 。当跨度 L=16h 时 , 规定挠度相当于弯曲应变为 3.5% 。
8. 弯曲应变 flexuralstrain, ε f试样跨度中心外表面上单元长度的微量变化 , 用无量纲的比或百分数 (%) 表示。按 3.2 的式 (3) 计算。
9. 断裂弯曲应变 flexural strain at break , 如试祥断裂时的弯曲应变 ( 见图 1 的曲线 a 和 b) 。用元量纲的比或百分数 (%) 表示。
改性塑料测试标准
序号 测试项目 测试标准
样条规格
测试方法
1 塑料弯曲强度和弯曲模量 ISO178 5根 长80mm宽10mm厚4mm 1;试样速度:支座与压头之间的相对移动的速率。单位为mm/min
2：弯曲应力：试样跨度中心外表面的正应力，单位为mpa
3：断裂弯曲应力：试样断裂时的弯曲应力，单位为mpa
4：弯曲强度：试样在弯曲过程中承受的最大的弯曲应力。
5：挠度：在弯曲过程中，试样跨距中心的顶面或底面偏离原始位置的距离。Mm
6：规定挠度：试样厚度的1.5倍mm
7：弯曲应变：试样跨度中心外表面上单元长度的微量变化。
1.测量试样的中部的宽度b，精确到0.1mm，厚精确到0.01mm，计算一组试样的平均值H,剔除厚度超过平均厚度允许差±0.5%试样。并用随机选取的试样代替。
2.调节跨度L，使L符合16±1H
3.选定实验速度，推荐的试验速度为2mm/min
4.把试样对称的放在两个支架上，并于跨度中心施加力。
5.记录试验过程中施加的力和相应的挠度。
6.计算的判定。б=3FL/2Bh2 F=施加的力 跨度L 宽度b、H=厚度
7.弯曲模量，对于弯曲模量的测试先根据给出的弯曲应变ε=0.0005和ε=0.0025计算出挠度ε1和ε2 弯曲模量
8.试样在跨度中部1/3外断裂的试验结果作废，并应重新取样进行试验。
弯曲应力：б=3FL/2bh2 б=弯曲应力参数 F=施加的力 l=跨距 b=宽度 h=厚度
弯曲应变：ε=6sh/L2 ε弯曲应变参数 s=挠度 h=厚度 L=跨度
弯曲模量：s1=εL2 /6h s1为单位挠度ε弯曲应变参数 L=跨度 H=厚度
2
塑料悬臂梁冲击测试
ISO180
GB/T1843-2008
5根 长80mm宽10mm厚4mm 跨度62mm
缺口类型A r=0.25±0.05mm b=8mm
缺口类型B r=1±0.05mm b=8mm
第1篇
一、实验目的
本次实验旨在通过对塑料材料进行弯曲试验，分析其弯曲性能，为塑料材料的选择和应用提供理论依据。实验主要针对聚乙烯（PE）、聚碳酸酯（PC）、聚氯乙烯（PVC）和聚丙烯（PP）四种塑料材料进行弯曲试验。
二、实验原理
塑料弯曲试验是测定材料承受弯曲载荷时的力学特性的试验，其基本原理是：在一定的载荷作用下，使试样发生弯曲变形，通过测量弯曲过程中的载荷、弯曲角度和试样变形等参数，分析材料的弯曲性能。
三、实验方法
1. 实验设备：AGS-X试验机、负载传感器、塑料三点弯曲试验夹具、TRAPEZIUM
LITE X软件。
2. 实验步骤：
（1）将试样放置在试验机的夹具上，调整夹具位置，使试样处于水平状态；
（2）打开试验机，设定试验速度和载荷，开始进行弯曲试验；
（3）记录弯曲过程中的载荷、弯曲角度和试样变形等参数；
（4）试验结束后，关闭试验机，取出试样，进行后续分析。
四、实验结果与分析
1. 聚乙烯（PE）弯曲试验结果分析
聚乙烯（PE）的弯曲试验结果显示，其弯曲强度、弯曲模量和弯曲变形等参数均较低。这表明PE的弯曲性能较差，适用于对弯曲性能要求不高的场合。
2. 聚碳酸酯（PC）弯曲试验结果分析
聚碳酸酯（PC）的弯曲试验结果显示，其弯曲强度、弯曲模量和弯曲变形等参数均较高。这表明PC具有较高的弯曲性能，适用于对弯曲性能要求较高的场合。
3. 聚氯乙烯（PVC）弯曲试验结果分析 聚氯乙烯（PVC）的弯曲试验结果显示，其弯曲强度、弯曲模量和弯曲变形等参数介于PE和PC之间。这表明PVC的弯曲性能较好，适用于对弯曲性能有一定要求的场合。
4. 聚丙烯（PP）弯曲试验结果分析
聚丙烯（PP）的弯曲试验结果显示，其弯曲强度、弯曲模量和弯曲变形等参数介于PE和PC之间。这表明PP的弯曲性能较好，适用于对弯曲性能有一定要求的场合。
五、结论
通过对四种塑料材料的弯曲试验，得出以下结论：
