三线制pt100接线图
2019-10-17 09:32:36
下图是一个欧姆龙温控器的接线图
PT100的三根线红色接3脚（A），另外蓝色（B）接4脚和5脚。
PT100三线制恒流源接法
下图为恒流源激励的三线制Pt100的一种典型接法。
其基本原理是假设Pt100的三条引线采用相同长度的同型线缆，具有相同的阻值，即下图中Rw1=Rw2=Rw3，利用测量端（Rw2引线）对引线电阻进行补偿。
具体来说，对于图中接法，运放A3同相输入端电压V+=Vpt100+VRw3，运放A3反向输入端电压V-=VRw1 + Vpt100 + VRw3 。
基于Rw1=Rw2=Rw3的假设，有Vrw1 = Vrw3。
则运放A3的输出Vo = 2V+ - V- = Vpt100。
即从理论上消除了引线电阻对
测量结果的影响。
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。
文章观点仅代表作者本人，不代表电子发烧友网立场。
文章及其配图仅供工程师学习之用，如有内容图片侵权或者其他问题，请联系本站作侵删。

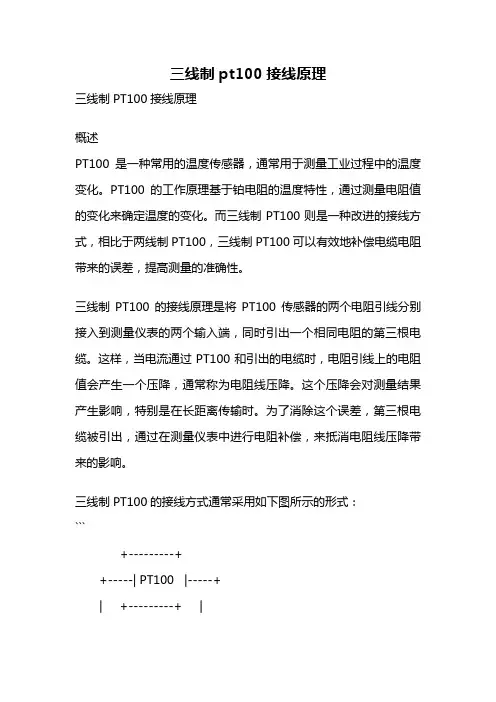

三线制pt100接线原理三线制PT100接线原理概述PT100是一种常用的温度传感器，通常用于测量工业过程中的温度变化。
PT100的工作原理基于铂电阻的温度特性，通过测量电阻值的变化来确定温度的变化。
而三线制PT100则是一种改进的接线方式，相比于两线制PT100，三线制PT100可以有效地补偿电缆电阻带来的误差，提高测量的准确性。
三线制PT100的接线原理是将PT100传感器的两个电阻引线分别接入到测量仪表的两个输入端，同时引出一个相同电阻的第三根电缆。
这样，当电流通过PT100和引出的电缆时，电阻引线上的电阻值会产生一个压降，通常称为电阻线压降。
这个压降会对测量结果产生影响，特别是在长距离传输时。
为了消除这个误差，第三根电缆被引出，通过在测量仪表中进行电阻补偿，来抵消电阻线压降带来的影响。
三线制PT100的接线方式通常采用如下图所示的形式：```+---------++-----| PT100 |-----+| +---------+ || || +---------+ |+-----| 电缆 |-----++---------+```在这种接线方式下，测量仪表通过测量第三根电缆的电阻值，并结合PT100的电阻值，就可以准确地计算出温度的变化。
因为引出的第三根电缆与PT100的电阻线路是相同的，其电阻值随温度变化而变化，所以可以通过测量电缆的电阻值来推导出PT100的电阻值。
进而，通过查表或计算公式，可以得到相应的温度值。
优势相比于两线制PT100，三线制PT100的接线方式具有以下优势：1. 可以有效地补偿电缆电阻带来的误差，提高测量准确性；2. 在长距离传输信号时，能够更好地抵抗电阻线压降的影响；3. 接线简单，易于安装和维护；4. 适用于各种工业环境下的温度测量。
总结三线制PT100接线原理通过引出第三根电缆，通过测量电缆的电阻值来抵消电阻线压降带来的误差，提高温度测量的准确性。
其优势在于能够补偿电缆电阻带来的影响，适用于长距离传输和各种工业环境下的温度测量。
Pt100热电阻两线制、三线制和四线制接线对测温精度的影响[图文]Pt100热电阻两线制、三线制和四线制接线对测温精度的影响1、Pt100热电阻的三种接线方式在原理上的不同：二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、Pt100热电阻的三种接线方式对测量精度的影响连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与热电阻连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。
测量精度差。
铂热电阻的接线造成温度失真现象的研究[ 录入:tai-yan | 时间:2007-07-24 00:44:20 | 作者: | 来源:采集所得 | 浏览:158次 ]摘要: 项目推广中发现很多矿井主通风机的监测温度经常出现不同程度的虚高现象, 分析其原因是测温线路的接线引起了较大的温度误差。
文章对测温线路进行了理论分析, 并通过实验得出导线电阻的大小对温度影响的关系。
0 引言PT100(铂热电阻) 温度传感器具有精度高、测温范围宽、使用方便等优点, 在工业过程控制和测量系统中得到了广泛的应用。
用铂热电阻测温时, 将铂热电阻接入二次仪表, 例如巡检仪温度模块等, 通过二次仪表测量出铂热电阻的阻值,从而算出温度。

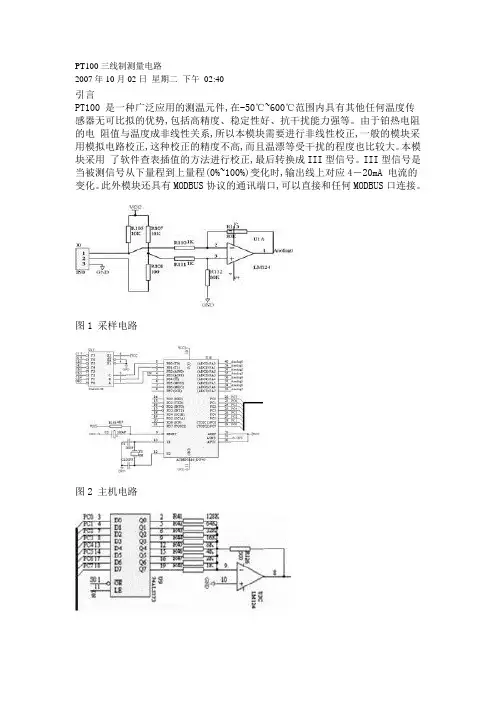

PT100三线制测量电路2007年10月02日星期二下午02:40引言PT100 是一种广泛应用的测温元件,在-50℃~600℃范围内具有其他任何温度传感器无可比拟的优势,包括高精度、稳定性好、抗干扰能力强等。
由于铂热电阻的电阻值与温度成非线性关系,所以本模块需要进行非线性校正,一般的模块采用模拟电路校正,这种校正的精度不高,而且温漂等受干扰的程度也比较大。
本模块采用了软件查表插值的方法进行校正,最后转换成III型信号。
III型信号是当被测信号从下量程到上量程(0%~100%)变化时,输出线上对应4－20mA 电流的变化。
此外模块还具有MODBUS协议的通讯端口,可以直接和任何MODBUS口连接。
图1 采样电路图2 主机电路系统设计整个模块基于AVR新型的Atmega16单片机,采用三线制形式,这样可以去除导线电阻带来的零点不准确,经过差分放大电路直接得到0~5V的信号电压,这样就可以直接输入到A/D转换器。
数据处理部分,将PT100分度表中的每隔10℃的电阻值写入到闪存中,这样,将得到电压值回算到电阻值,这样进行查表,当电阻位于某一段之间时,再进行线性处理,这样系统的线性化程度比较高可以达到0.2%。
D/A转换系统采用373芯片作为锁存器,采用权电阻网络进行D/A转换,这样可以节省成本,而且精度也可以得到保证。
最后再经过一个电压电流转换部分,把信号以III型信号传送出去,完成模块的功能。
图4 V/I转换电路图5 485通讯电路采样电路采样电路如图1所示,PT100以三线制接到J0,这样连接PT100的两侧的导线长度相等,而且分别加在两侧的桥臂上,这样导线电阻得以消除,当 PT100输出100Ω时可以调节R1的阻值,以调整温度下限,当温度范围是0~300℃时,电桥电压经过放大后,Anolog0的电压正好是0~5V, 这样可以完整使用单片机的A/D转换器的转换精度。
主机电路主机电路如图2。
CPU采用Atmega16 ,它自带8路10位A/D转换器,转换速度快,精度高,而且不需要外扩任何器件。
