课 时 计 划
第 5 周 2011年3月14日 星期一
授课课题 交流发动机工作原理结构与检修 课型 理论

教
学
目
的

知识目标 电流的磁效应和电磁感应在交流发电机中的应用

能力目标 交流发电机的各组成部件的作用和检修方法
复习旧课要点 电磁感应原理；电流的磁效应
教学重点 发电机的工作原理；各组成部件的检修方法
教学难点 发电机的原理和检修方法
教学方法 讲解法，示范法，对比法
教学资源 教材PPT, 丰田培训资料 课时 5

教
学
过
程

一，以前面蓄电池供电而需要充电导出发电机的课程。发电机的作用。
二，发电机的工作原理：（图-1，图-3）
1.电流的磁效应：（1820年丹麦科学家奥斯特试验）在通电导体的周围存在着磁场磁场
的方向可用安培定则（又叫右手定则）：右手捂住通电导体伸直大拇指指向电流方向，
四指弯曲的方向就是磁场的方向。通电螺线管管的磁场：右手捂住通电导体伸直大拇指，
四指弯曲的方向就是电流的方向，大拇指所指的方向就是磁场的方向。
2.电磁感应原理：动电产生磁，变化的磁场能够在导体中产生电动势（电压）（1831年
英国科学家法拉第）伸开右手四指并拢与母指直大拇指磁力线从手心穿入，拇指指向导
体的运动方向，则四指所指方向就是就是感应电动势的方向。
3，发电机就是，电产生磁场-磁场再产生电。电-磁-电的转换
三，发电机的结构：（图-5）
1， 定子：定子线圈及薄钢片叠成的铁芯组成，定子线圈由漆包线绕成共三组
2， 转子：磁极，磁场线圈，滑环，及轴组成，在定子中旋转
3， 整流器：交变直流，分6管，8管，9管，11管几种，正负各3，中性2，励磁3
4， 前后盖板：支撑定子和转子，上有通气孔
5， 皮带轮及风扇叶：发动机带动，和冷却发电机。
6， 电压调节器：调节转子线圈的电流的大小保持电压不超过12V发电机不超过15V
四，发电机的作用：
1， 发电：转子产生磁场（旋转引起磁通量的变化）定子三相绕组感应出三相交流电
2， 整流：把交流电变成直流电供车上的用电器使用。
3， 调压：发动机的的转速不稳定带动发电机引起发电电压不稳定，调压不超过15V
教
学
过
程

五，发电机电路分析:
1,发电机电气符号的认识：
2，整流电路的分析：（图-2）
3，电压调节电路（图-4）

图-1单相交流发电机
教
学
过
程

图-3三相交流电机

图-4发电机调节电路
六，发电机的拆装与检修：（图-5）
ⅰ.拆卸与分解：
1. 拆装的步骤（从车上拆下来）：关点火钥匙-拆电池负极-拆电池正极-拆发电机的皮
带-拆发电机的线束-拆松发电机固定螺栓-拆发电机调整螺栓-取出发电机固定螺
栓
2. 分解发电机:从后面开始往前面拆，先拆发电机的后罩盖-电碳刷及架-电压调节器-
整流器-拆前后盖固定螺栓-取出后端盖-用专用工具取出皮带轮-取出转子-分离前
盖和定子绕组（拆前后盖要先用插销挡住碳刷）
ⅱ.检测与检修：
1. 检查轴承和前后盖，转子外观有没损坏。
2. 用万用表检测整流器（检查二极管的正反向电阻，数字万用表二极管档正向电阻
是600-700欧姆，反向不通。用机械万用表R×1档正想电阻8-10, R×10K档大
于10K欧姆。
3. 转子线圈电阻IC调节3.9-4.1，IC调节2.8-3.0）
4. 检查碳刷的长度凸出长度10.5最小4.5mm(一般厂家有标记磨到标记要更换)
5. 定子绕组的电阻三相都导通0欧姆与外壳的电阻为无穷大
6. 电压调节器的检修，给电压调节器供电在碳刷的两端接一灯泡调节输入电压看灯
泡的亮度是否有变化。如果有变化就是好的，没有是坏的。
ⅲ.组装发电机总成：
1． 与拆的程序相反。注意在加注润滑油不能加多
2． 在装配前后盖的时候要先用插销把碳刷挡住碳刷

图-5发电机拆装图
课外作业(或复习题)
教学
后记

合集下载

发电机教案

发电机教案

发电机教案一、教学目标1.了解发电机的基本原理和结构组成；2.掌握发电机的工作原理和运行过程；3.熟悉发电机的维护保养和故障处理方法。

二、教学内容1.发电机的基本原理2.发电机的结构组成3.发电机的工作原理和运行过程4.发电机的维护保养和故障处理方法三、教学重点与难点1.掌握发电机的工作原理和运行过程；2.熟悉发电机的维护保养和故障处理方法。

四、教学方法1.讲授法：通过讲解理论知识，使学生了解发电机的基本原理；2.案例分析法：通过分析实际案例，使学生了解如何进行维护保养和处理故障。

五、教学手段1.PPT课件；2.模拟实验设备。

六、教学流程第一节发电机的基本原理一、导入（5分钟）通过PPT展示图片，引出话题，介绍“什么是发电机”以及“为什么需要使用发电机”。

二、讲授（20分钟）1.什么是磁场2.什么是电磁感应3.发电机的基本原理三、小结（5分钟）总结本节课内容，强调发电机的基本原理是理解发电机工作原理的基础。

第二节发电机的结构组成一、导入（5分钟）通过PPT展示图片，引出话题，介绍“发电机的结构组成”以及“各部分作用”。

二、讲授（20分钟）1.转子和定子2.励磁系统3.输出端三、小结（5分钟）总结本节课内容，强调了解发电机的结构组成对于后面学习发电机工作原理和运行过程非常重要。

第三节发电机的工作原理和运行过程一、导入（5分钟）通过PPT展示图片，引出话题，介绍“发电机的工作原理”以及“运行过程”。

二、讲授（20分钟）1.交流发电机和直流发电机2.励磁方式3.并联运行和串联运行三、小结（5分钟）总结本节课内容，强调了解发电机的工作原理和运行过程对于后面学习维护保养和故障处理非常重要。

第四节发电机的维护保养和故障处理方法一、导入（5分钟）通过PPT展示图片，引出话题，介绍“发电机的维护保养”以及“故障处理方法”。

二、讲授（20分钟）1.日常检查和保养2.故障排除三、小结（5分钟）总结本节课内容，强调发电机的维护保养和故障处理是保证发电机正常运行的重要措施。

发电机教案

发电机教案

课题交流发电机的认知两个电刷接线柱分为“B、F”接线柱或“F1、F2”接线柱。

质疑：电刷磨损变短，会使其与滑环的接触不良。

发电机性能是否变差？四、整流器作用：将交流发电机产生的三相交流电变成直流电输出；阻止蓄电池电流向发电机倒流。

（1）正极管中心引线为正极，外壳为负极，在管壳低部一般标有红色标记。

（实物演示）（2）负极管负极管中心引线为负极，外壳为正极，在管壳底部一般标有黑色标记。

（实物演示）五、交流发电机的工作原理1.交流电动势的产生当外电路通过电刷使励磁绕组通电时，便产生磁场，使爪极被磁化为N极和S极。

当转子旋转时，磁通交替地在定子绕组中变化.绕组中便产生交变的感应电动势。

（动画演示）2.电动势有效值的表示三相绕组中每相电动势有效值的表示为：K -绕组系数(和发电机定子绕组的绕线方式有关 )N-每相绕组的匝数（单位：匝）ｆ-频率（单位：Hz）Φ-每极磁通（单位：Wb）Ce-电机结构常数EΦ-相电动势小结：当交流发电机结构一定时（结构常数Ce 不变），相电动势EΦ和发电机转速、磁通成正比。

3.交流电动势的波形交流电动势的幅值是发电机转速的函数。

因此，当转速n变化时，三相电动势的波形为变频率、变幅值的交流波形。

如图所示。

4.整流原理二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止。

将定子的三相绕组和6只整流二极管按电路连接，发电机的输出端B、E上就输出一个脉动直流电压。

如图所示。

（1）二极管的导通原则3只正极管中，在某一瞬间正极电位（电压）最高者导通。

3只负极管中，在某一瞬间正极电位（电压）最低者导通。

（2）整流过程（动画演示）课题电源系统电路和发电机的正确使用。

汽车交流发电机(结构说课课件).pptx

汽车交流发电机(结构说课课件).pptx


五.教学过程
对发电机和调节器的基本要求
1.发动机怠速运转时，发电机输出电压应不低于蓄电池的
端电压并具有一定的带载能力；
2.在发动机中高速运转时，发电机应能满足大多数用电设
备同时用电的要求；
3.在发电机的负载和发动机的转速在正常范围内变化时，
保持发电机输出电压既不低于蓄电池电压，又不高于用电设备
的允许电压；
五.教学过程
导入新课 新课讲授
发电机和调节器的作用
发电机是在发动机的驱动下，将机械能转变为电能的装置。发 电机作为汽车的主要电源，主要作用如下：在发动机怠速以上 转速运转时，为电气设备供电；给蓄电池充电。
汽车工作过程中，发动机的转速是变化的，用电设备的工作状 态是变化的，决定了发电机的转速和负载是变化的。为了保证 发动机运转过程中汽车电气设备正常工作，必须安装调节器。
• 13、志不立，天下无可成之事。20.9.1920.9.1915:45:1415:45:14September 19, 2020
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
• 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午3时45分14秒下午3时45分15:45:1420.9.19
起动机和发电机实训课程教案

起动机和发电机实训课程教案

5-6节
一、拆卸发电机前的准备
二、要求
三、注意事项
四、发电机的拆卸
1、 打扫卫生
2、做标记
3、拆穿心丝
4、分开定子跟转子
5、分开定子与后端盖
6、分开定子与整流器
五、发电机的组成
1、前轴承
2-定子
3-电刷及电刷架
4-电压调节器
5-后轴承
6-滑环
7-整流二极管
8-转子
9-皮带轮
课后作业
1、掌握发电机的控制原理
实训课程教案
实训时间：实训地点： 指导教师：

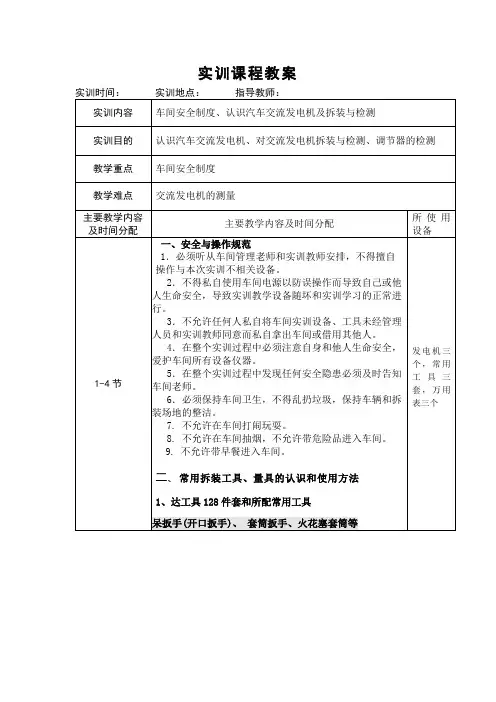

实训内容
