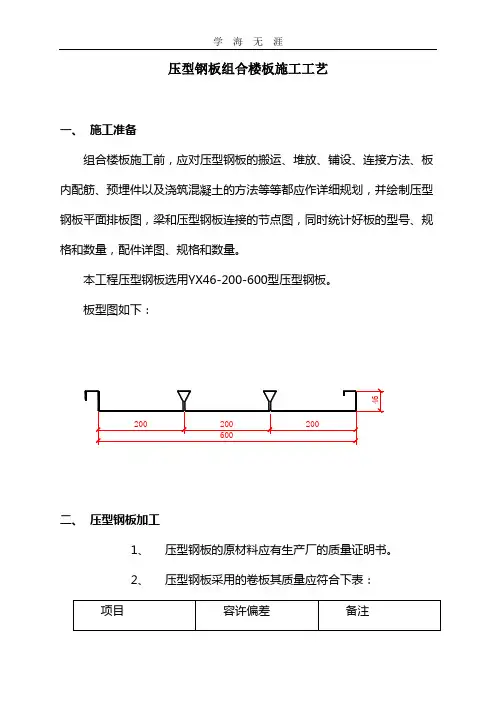

压型钢板组合楼板施工工艺一、施工准备组合楼板施工前，应对压型钢板的搬运、堆放、铺设、连接方法、板内配筋、预埋件以及浇筑混凝土的方法等等都应作详细规划，并绘制压型钢板平面排板图，梁和压型钢板连接的节点图，同时统计好板的型号、规格和数量，配件详图、规格和数量。
本工程压型钢板选用YX46-200-600型压型钢板。
板型图如下：二、压型钢板加工1、压型钢板的原材料应有生产厂的质量证明书。
2、压型钢板采用的卷板其质量应符合下表：3、成型后的压型钢板及包角板的基板不得有裂纹；漆膜应无裂纹、剥落等缺陷。
4、压型钢板长度的容许偏差不应大于±7mm，横向剪刀差不应大于5mm。
5、压型钢板截面尺寸的容许偏差不应超过下表：6、包角板几何尺寸的容许偏差不应超过下表限值：7、压型钢板的几何尺寸应进行抽样检查。
8、 压型钢板出厂时必须有产品合格证。
三、 压型钢板运输和保管1、装卸无外包装的压型钢板时，严禁直接用钢丝绳绑扎起吊。
2、 用车辆运输无外包装的压型钢板时，应在车上设置衬有橡胶衬垫的枕木，间距不得大于3米。
3、 对于采用汽车运输的压型板等，采用角钢框架分层固定，绑扎牢固后进行运输。
4、压型钢板装卸时的悬伸长度不应大于1.5m 。
5、 压型钢板应按材质、板型分别堆放，压型钢板上不得堆放重物，应避免污染。
6、板型规格的堆放顺序应与施工安装顺序相配合。
7、 压型钢板在工地可采用枕木架空（架空枕木要保持约5%的倾斜度）堆放。
应堆放在不妨碍交通、不被高空重物撞击的安全地带，并应采取遮雨措施。
8、安装压型钢板时，施工人员必须穿软底鞋，且不得聚集在一起。
在压型钢板上行走频繁的地方应设置临时木支撑。
吊放在钢梁上的压型钢板，应于当日安装完毕。
未安装完毕的，必须用绳具与钢梁捆绑牢固。
9、栓钉和瓷环的成品包装箱在运输中不得有损坏,运到现场后要存放在干燥的小库房中,以免栓钉和瓷环受潮.在施工中用多少料取多少料,以免来回搬运.四、压型钢板切割、割孔和局部处理1、切割和钻孔，原则上应采用机械加工，不要损害压型钢板的材质和形状，不得已时可采用气割。
压型钢板组合楼板1、当压型钢板在楼板中仅起模板作用时，可不采取防火保护措施。
当压型钢板在楼板中起承重作用时，若压型钢板-混凝土组合楼板满足第8.2.2～8.2.4条的规定，可不采取防火保护措施。
2、压型钢板起承重作用的组合楼板的抗火设计，可根据是否允许在火灾下产生大挠度变形，分别按第8.2.3或8.2.4条的规定进行。
若楼板满足第8.2.3或8.2.4条的要求，则楼板无需采用其他防火保护措施。
否则楼板应采用防火材料保护，或楼板常温下的设计不应考虑压型钢板的组合作用，而另配受拉钢筋。
3、当不允许楼板产生大挠度变形时，可根据下式计算组合楼板的耐火时间：式中t r——组合楼板耐火时间（min）；ηF——组合板的内力指标；M max——火灾下单位宽度组合板内由荷载产生的最大正弯矩设计值；R MC——火灾下单位宽度组合板内素混凝土板的正弯矩承载力；f t——常温下混凝土的抗拉强度设计值；W——单位宽度组合板内低于700℃部分素混凝土板截面的正弯矩抵抗矩。
压型钢板-混凝土组合板在ISO 834标准升温条件下，各时刻的700℃等温线如图8.2.3所示，其他时刻的700℃等温线可以按内插值法得到。
如果按式(8.2.3-1)计算所得t r不小于楼板规定的耐火极限要求，则该楼板无需采用其他防火保护措施。
图8.2.3 ISO 834标准升温条件下700℃等温线在组合板内的移动过程（mm）4、当允许压型钢板组合楼板产生大挠度变形时可考虑薄膜效应，并按附录H的方法计算楼板的极限承载力。
若满足下式的要求，则楼板无需采取其他防火保护措施。
q r≥q (8.2.4)式中q r——考虑薄膜效应的楼板极限承载力；q——火灾下楼板的面荷载设计值，按第6.5.1条确定。
压型钢板组合楼板技术参数及施工安装(总3页)-CAL-FENGHAL-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除构造要求1.压型钢板组合板中采用的压型钢板净厚度不小于0.75mm,最好控制在1.0mm以上。
为便于浇筑混凝土，要求压型钢板平均槽宽不小于50mm,当在槽内设置圆柱头焊钉时，压型钢板总高度（包括压痕在内）不应超过80mm。
组合楼板中压型钢板外表面应有保护层以防御施工和使用过程中大气的侵蚀。
2.配筋要求以下情况组合板内应配置钢筋：1）连续板或悬臂板的负弯矩区应配置纵向受力钢筋；2）在较大集中荷载区段和开洞周圉应配置附加钢筋；3）当防火等级较高时，可配置附加纵向受力钢筋；4）为提高组合板的组合作用，光面开口压型钢板，应在剪跨区（均布荷载在板两端L/4范围内）布置直径为6mm间距150至300mm的横向钢筋，纵肋翼缘板上焊缝长度不小于50mm。
5）组合板应设置分布钢筋网，分布钢筋两个方向的配劲率不宜少于0.002。
3.混凝土板裂缝宽度连续组合板负弯矩的开裂宽度，室内正常环境下不应超过0.3 mm,室内高温度环境或露天时不应超过0. 2mmo连续组合板按简支板设计时，支座区的负钢筋断面不应小于混凝土截面的0.2%；抗裂钢筋的长度从支承边缘起，每边长度不应小于跨度的1/4,且每米不应小于5根。
4.组合板厚度组合板总厚度h不应小于90mm,压型钢板翼缘以上混凝土好度厶不应小于50mm。
支撑于混凝土或砌体上时，支撑长度分别为100mm和75mm；支撑于钢梁上连续板或搭接板，最小支撑长度为73mm。
图2. 4.2组合板厚度构造要求3. 6楼承板安装楼承板厚0. 9mm,宽688mm,波高76mm。
本丄:程楼承板与钢筋混凝土结构共同作用，系复合结构，栓钉穿透楼承板，与钢梁熔透焊接。
楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊，楼承板间用专用夹紧钳咬合压孔连接，堵头用专用镀锌堵头板与压型钢板及钢梁点焊。
