YX76-305-915压型钢板混凝土楼承组合板计算书

混凝土板厚150mm，混凝土等级C30。

工况Ⅰ：（使用阶段，附加：3.0KN/m2；活载：7.0KN/m2,五跨连续,跨度：2.0m）一、选择压型钢板：选用YX48-200-600型楼承板。

钢板厚度t=1.0mm，材质为镀锌量：275g/㎡的Q345板材，设计强度为300N/mm2。

截面性质如下：楼承板的截面特征二、施工阶段计算：1、施工阶段荷载：（单位宽度上荷载）（1）静荷载：钢板自重 W c1=0.1308KN/m；混凝土自重 W c2=25x0.15=3.75 KN/m。

静荷载 g1= Wc1+ Wc2=3.881 KN/m（2）活荷载：均布荷载：q1=1.5 KN/m;施工集中荷载（考虑设备以及混凝土泵送力的作用） P=2.25 KN /m 2、施工阶段荷载作用各工况承载力计算（一）、荷载均布作用下计算简图施工阶段强度验算 五跨连续：m KN L q g M •=⨯⨯+⨯⨯=+⨯=84.22)5.14.1881.32.1(105.0)4.12.1(105.02211正截面强度：M m KN Wf M u >•=⨯==632.444.15300由上计算知，施工阶段此种工况下楼承板正截面强度满足要求 （二）、荷载不利组合下计算简图如下： 最不利工况m KN l q g M •=⨯⨯+⨯⨯-=+⨯-=216.32)5.14.1881.32.1(119.0)4.12.1(119.02211施工阶段挠度验算：mm I E L q g s s 52.7101005.541006.22)5.1881.3(973.0)11(973.0124544=⨯⨯⨯⨯⨯+⨯=+⨯=δ [δ]={L/180 mm ，20mm }min=16.67 mm 由于：δ<[δ],经上计算知，五跨连续板施工阶段满足挠度要求。

综合强度验算和挠度验算，选择YX48-200-600型压型钢板，板厚t=1.0mm 时，按上述步骤计算满足要求。

压型钢板组合楼板1.定义组合楼板由压型钢板、混凝土板通过抗剪连接措施共同作用形成。

2．组合楼板的优点1)压型钢板可作为浇灌混凝土的模板，节省了大量木模板及支撑；2)压型钢板非常轻便，堆放、运输及安装都非常方便；3)使用阶段，压型钢板可代替受拉钢筋，减少钢筋的制作与安装工作。

4)刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；5)有利于各种管线的布置、装修方便；6)与木模板相比，施工时减小了火灾发生的可能性；7)压型钢板也可以起到支撑钢梁侧向稳定的作用。

3．组合楼板的发展二十世纪30-50年代早在三十年代，人们就认识到压型钢板与混凝土楼板组合结构具有省时、节力、经济效益好的优点，到50年代，第一代压型钢板在市场上出现。

二十世纪60年代－70年代六十年代前后，欧美、日本等国多层和高层建筑的大量兴起，开始使用压型钢板作为楼板的永久性模板和施工平台，随后人们很自然的想到在压型钢板表面做些凹凸不平的齿槽，使它和混凝土粘结成一个整体共同受力，此时压型钢板可以代替或节省楼板的受力钢筋，其优越性很大。

二十世纪80年代－现在组合板的试验和理论有了新进展，特别是在高层建筑中，广泛地采用了压型钢板组合楼板。

日本、美国、欧洲一些国家相应的制定了相关规程。

我国对组合楼板的研究和应用是在20世纪80年代以后，与国外相比起步较晚，主要是由于当时我国钢材产量较低，薄卷材尤为紧缺，成型的压型钢板和连接件等配套技术未得到开发。

近年来由于新技术的引进，组合楼板技术在我国已较为成熟。

4 常用的压型钢板的截面形式给出了几种实际工程中采用的压型钢板，通过图片使学生对压型钢板有感性的认识，图中所示设置凹槽的压型钢板，设置凹槽后可明显提高钢板和混凝土板的组合作用。

2.1.1 常用压型钢板截面形式§2.2 组合楼板的材料及受力特性分析组合板：由压型钢板和混凝土板两部分组成；压型钢板按其在组合板中的作用可以分为三类：（一）以压型钢板作为组合板的主要承重构件，混凝土只是作为楼板的面层以形成平整的表面及起到分布荷载的作用；（二）压型钢板作为浇筑混凝土的永久性模板，并作为施工时的操作平台；（三）考虑组合作用的压型钢板组合楼板，这种结构构件在工程中最为广泛应用。

压型钢板混凝土组合楼承板计算实例计算书：压型钢板混凝土楼承组合板工程资料：本工程采用压型钢板组合楼板，跨度为4米，压型钢板型号为YX76-305-915，钢号为Q345，板厚度为1.5毫米，每米宽度的截面面积为2049平方毫米/米（重量为0.15千牛/平方米），截面惯性矩为200.45乘以10的4次方平方毫米/米。

顺肋两跨连续板，压型钢板上浇筑89毫米厚的C35混凝土。

1.1荷载计算：取1米作为计算单元，施工荷载标准值为1千牛/米，设计值为1.4千牛/米；混凝土和压型钢板自重标准值为3.325千牛/米，设计值为4.0千牛/米。

施工阶段总荷载为4.325千牛/米。

1.2内力计算：跨中最大正弯矩为6.05千牛·米，支座处最大负弯矩为10.8千牛·米，最大剪力为13.5千牛。

1.3压型钢板承载力计算：压型钢板受压翼缘的计算宽度为75毫米，经计算得到承载力设计值为10.988千牛·米/米，满足施工阶段的要求。

1.4压型钢板跨中挠度计算：计算得到挠度为13.97毫米，小于22.22毫米，满足施工阶段的使用要求。

正常使用极限计算假设波宽为305mm，混凝土弹性模量Ec为3.15×104N/mm2，钢板弹性模量E为2.06×105N/mm2，计算α值为6.54.1.荷载标准组合效应下挠度计算根据图2.5换算截面，混凝土截面宽度为305mm，根据公式b=305/α，肋宽为46.64mm，形心轴距离钢板底部的距离为23.32mm。

根据公式计算板的挠度，得到y=90.8mm。

在一个波宽范围内，组合板换算截面的惯性矩为1982.1×104mm4，每米板宽的惯性矩为6498.7×104mm4.根据公式计算荷载标准组合效应下楼层板的挠度为0.56mm，小于要求的11.11mm，因此满足要求。

2.荷载准永久组合效应下挠度计算荷载值为qk=gk+0.4×pk=3.615kN/m+0.4×2kN/m=4.415kN/m。

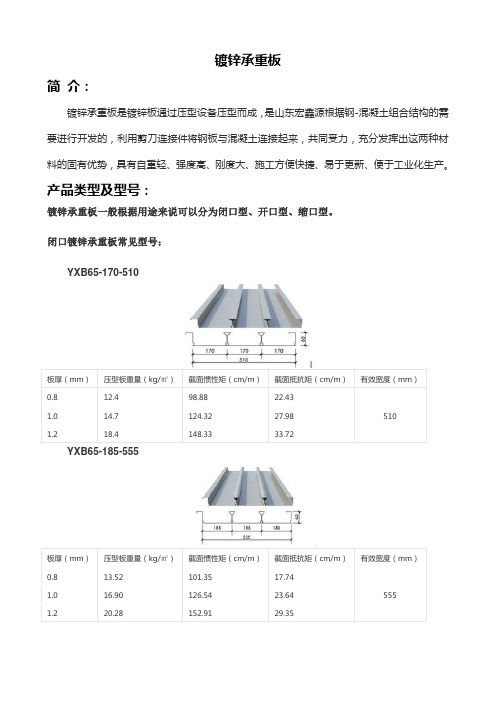

镀锌承重板简介：镀锌承重板是镀锌板通过压型设备压型而成，是山东宏鑫源根据钢-混凝土组合结构的需要进行开发的，利用剪刀连接件将钢板与混凝土连接起来，共同受力，充分发挥出这两种材料的固有优势，具有自重轻、强度高、刚度大、施工方便快捷、易于更新、便于工业化生产。

产品类型及型号：镀锌承重板一般根据用途来说可以分为闭口型、开口型、缩口型。

闭口镀锌承重板常见型号：YXB65-170-510板厚（mm）压型板重量（kg/㎡）截面惯性矩（cm/m）截面抵抗矩（cm/m）有效宽度（mm）0.8 12.4 98.88 22.431.0 14.7 124.32 27.985101.2 18.4 148.33 33.72YXB65-185-555板厚（mm）压型板重量（kg/㎡）截面惯性矩（cm/m）截面抵抗矩（cm/m）有效宽度（mm）0.8 13.52 101.35 17.741.0 16.90 126.54 23.645551.2 20.28 152.91 29.35YXB66-240-720板厚（mm）压型板重量（kg/㎡）截面惯性矩（cm/m）截面抵抗矩（cm/m）有效宽度（mm）0.8 13.63 89.34 18.987201.0 17.04 111.13 23.621.2 20.44 132.7 28.24YXB65-254-762有效覆盖宽度（mm）展开宽度（mm）板厚（mm）截面惯性矩(cm4/m) 截面抵抗矩(cm4/m)762 1250 0.8 12.87 17.931.0 16.10 22.311.2 19.31 26.681.5 22.13 32.24开口镀锌承重板常见型号：YX75-200-600YX51-226-678YX76-344-688YX75-230-690YX51-240-720YX35-125-750YX51-250-750YX76-305-915YX51-305-915YX38-152-915YX51-342-1025山东宏鑫源镀锌承重板产品优势：（1）自重轻（2）强度高（3）刚度大（4）施工方便快捷（5）易于更新（6）便于工业化生产镀锌承重板的构造要求①镀锌承重板的压型钢板应采用镀锌钢板，其镀锌层厚度尚应满足在使用期时间不致锈损的要求。

各类型楼承板广州臻誉建筑材料有限公司是一家专业从事建筑钢结构、维护系统生产销售、为客户提供钢结构建筑系统解决方案的公司。

公司主要产品有、钢承板系列、琉璃钢瓦屋面及墙面系列、各种复合金属板材系列，直立锁边铝镁锰，钛锌合金屋面系列及钢结构屋面系统等。

广州臻誉是国内大型的楼承板生产厂家之一，拥有开口式、燕尾式、闭口式等多种楼承板生产线．板型先进、规格齐全、价格实惠，具有绝对的优势。

产品主要型号有：开口板：YX76-305-915、YX76-344-688、YX76-320-960、YX70-200-600、YX75-200-600、YX75-230-690、YX51-250-750、YX51-305-915、YX51-340-1025、YX51-253-760、YX76-293.3-880全闭口板：BD40-185-740，BD40-200-800，BD65--185-555，BD65-170-510，BD65-254-762,YX51（48）-200-600,YX51-283.3-850,BD66-219-660,BD66-240-720缩口（燕尾）板：YX51-200-600，YX51-190-760全闭口楼承板特点:1、强劲的混凝土握裹：钢承板和混凝土间非常优异的握裹，避免与混凝土滑脱现象；2、优越的组合楼板断面：闭口(金属幕墙)板的形心非常接近板底，更强劲的正弯矩抵抗力矩；3、绝佳的耐火性能：闭口式楼承板闭口肋形的特殊设计,耐火更佳；4、优越的悬吊系统：任由移动、拆除，或重新安装；5、施工简单、迅速：不需要任何堵头，不会产生漏浆现象，缩短施工周期；6、平整的板底外观：可以不需要再在板底吊顶；美观大方钢承板为钢结构建筑重要配套产品本公司引进数条钢承板生产线，板型先进、规格齐全、价格实惠、具有绝对优势。

钢楼承板-混凝土组合结构施工顺序：1.钢梁表面清楚干净，钢楼板按排板图焊在钢梁上；2.按焊接程序，将钢承板熔焊在钢梁上；3.金刚承板间的扣合处用夹钳加以固定；4.复合风梁处将剪刀钉用焊枪固定；5.按设计要求帮扎钢筋网；6.进行砼浇注；为多高层钢结构建筑配套服务，本产品特性如下：1.重量轻、强度高、承重大、抗震性好：在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量，压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力；2.施工简单快捷、拼装方便：适应主体钢结构快速施工的要求，能够在短时间内提供坚定的作业平台，并可采用多个楼层铺设压型钢板，分层浇筑混凝土板的流水施工；3.取代传统模板、改善传统模板缺点；4.可作为结构强度一部分、减低材料成本；5.易于配筋、配线、配管之施工；6.外观整洁美观；7.在悬臂条件下，楼承板仅作为永久性模板。

钢结构压型钢楼承板与栓钉施工技术方案第一节压型钢楼承板概述本工程主厂房夹层与办公楼楼面为压型钢板组合楼板，压型钢板的型号为型号为YX76-305-915，板厚为0.9mm，材质Q235B；栓钉型号φ16×120，间距为305mm，压型钢板挡边板采用1.5mm厚钢板，压型钢组合楼板结构与板型示意图如下所示：压型钢组合楼板结构图YX76-305-915板型示意图第二节压型钢板铺设1.压型钢板铺设流程2.压型钢板铺设方法1、压型钢板吊装。

2、压型钢板铺设。

3、点焊、加固悬挑等部位。

4、压型钢板铺设完成。

3.压型钢板细部节点处理（1）封边挡板的做法根据压型钢板悬挑长度，选择包边板的厚度，制作L型钢板包边。

包边板焊接于钢梁上翼缘，焊接最小长度为50mm。

（2）楼板开洞部位的做法利用L75×5mm的角钢进行加固焊接，洞口小于300mm者可不加强；焊口必须采用满焊。

压型钢板采用栓钉焊接于角钢上，利用等离子切割形成洞口后，在边缘设置木板围模。

压型钢板开洞部位加固措施如下图：压型钢板开孔300-750mm时的加强措施压型钢板开孔750-1500mm时的加强措施4.压型钢板铺设注意事项序号注意事项1 浇混凝土前，须把楼承板上妨碍混凝土附着的物质清除干净。

2 楼承板面上人及小车走动较频繁区域，应铺设垫板，以免楼承板损坏或变形，从而降低楼承板的承载能力。

3 如遇封口板阻碍，用乙炔把封口板切除一小块即可，注意不要损坏楼承板。

4 所用混凝土内不得含氯盐之添加剂，混凝土拦和浇捣工具及施工缝设置应符合混凝土序号注意事项结构工程施工及验收规范。

5 浇混凝土时，应避免混凝土堆积过高，以及倾倒混凝土所造成的对楼承板的冲击，尽量在钢梁处倾倒并立即向四周摊开。

6 混凝土浇注完成后，除非楼承板底部被充分支撑，否则在未达到混凝土75%设计抗压强度前，不得在楼面上附加任何其他荷载。

7 如需在楼面上堆放材料时，应以垫板承载以避免荷载集中，并应置于主要承重结构上。

组合楼板计算书组合楼板计算书一.截面特征计算钢板截面面积 As=239.6mm2有效截面惯性矩 Ie=88089.3mm4截面形心高度 h=24.0mm(2)组合板截面特征:（砼C25，I级钢筋）组合板有效高度h0 = 97.0 mm换算成砼截面的组合截面惯性矩Iz=206000.0/28000.0x[(6459833.5+15820.0x(17.0-8.0)2)/7.36+127442.7+239.6x(97.0-17.0)2]=19946088.0mm4(3)钢板上部配双向钢筋网片:平行肋方向: Ф8@200 垂直肋方向: Ф6@200换算成砼截面的组合截面惯性矩二.内力计算施工阶段:恒载 g1 = 3.27 kN/m活载 q1 = 0.35 kN/m弯矩 m1 = 1.633 kN*m剪力 v1 = 3.438 kN使用阶段:恒载 g2 = 3.51 kN/m活载 q2 = 0.35 kN/m按简支单向板计算（偏于安全）一个波距内：弯矩 m2 =0.394 kN*m剪力 v2 =0.828 kN三.压型钢板验算(1)受弯承载力验算:Wu x f =11915.7 x205.0/1000000 =2.443kN*m(2)腹板弯曲应力验算:sigma=1.633x 1000000x18.3/88089.3x226.0/1000=76.62N/mm2< 19x206000.0/(53.8/0.8)2= 866.77N/mm2(3)腹板抗剪强度验算:tao=3.438x1000/2 x sin( 1.249)/53.8/0.8 x 226.0/1000=8.57N/mm2< 0.042x206000.0/( 53.8/ 0.8)= 128.75N/mm2(4)腹板弯--剪组合应力验算:sigma-tao=( 76.6/ 866.8) 2+ (8.6/ 128.8) 2 = 0.0(5)挠度验算:dalta= 5 x 2.97 x( 1.900 x1000) 4/384/206000.0/88089.3 x 226.0/1000= 6.28mm < 1.900/200 x 1000 = 9.50mm施工阶段验算弯矩设计值: 1.633kN*m 抗弯承载力: 2.443kN*m腹板最大弯曲应力比: 0.37腹板抗剪应力比: 0.07腹板弯--剪组合应力: 0.01支座反力: 0.777kN 腹板局部承载力: 6.558kN挠度设计值: 6.285mm 挠度容许值: 9.500mm 施工阶段满足要求四.组合板验算(1)受弯承载力验算因为As x f < fcm x hc x b，所以塑性中和轴在压型钢板上翼缘以上的砼内x= 239.6 x205.0/ 13.5/ 226.0 = 16.1mmy= 97.0- 16.1/2 = 88.9mm0.8 x fcm x X x b x y= 3.495kN*m(2)纵向受剪承载力验算纵向剪力:Vz=(1.2 x( 2.92 +0.00x2.47)+1.4 x0.25) x 1.90/2 x 226.0/1000 = 0.828kN纵向受剪承载力:Vu= 62.042kN(3)斜截面受剪承载力验算0.07 x fc x b x h0 = 12.5 x 113.0 x 97.0/1000 = 9.591kN(4)挠度计算w=[5 x 0.25 x( 1.90 x1000)**4/384/206000.0/ 2711118.8 +5 x 2.92 x( 1.90x1000)**4/384/206000.0/ 2186596.5] x 226.0/1000 = 0.3mm [w] = 1.90/200 x 1000 = 9.5mm(5)自振频率计算f=1/[0.178 x sqrt( 0.249/10)] = 35.608使用阶段验算弯矩设计值: 0.394kN*m 抗弯承载力: 3.495kN*m剪力设计值: 0.828kN 斜截面抗剪承载力: 9.591kN纵向剪力设计值: 0.828kN 纵向抗剪承载力: 62.042kN挠度设计值: 0.266mm 挠度容许值: 9.500mm组合板的自振频率 f = 35.6Hz使用阶段满足要求。
