卡尔曼滤波参数卡尔曼滤波（Kalman Filter）是一种利用系统的动态模型、观测数据和概率统计方法进行状态估计的算法。

它由美国科学家Rudolf E. Kálmán于1960年提出，被广泛应用于航天、航空、导航、机器人等领域。

卡尔曼滤波是一种最优的线性滤波器，它通过考虑系统模型和测量数据的不确定性来估计系统的最优状态。

卡尔曼滤波的基本思想是利用历史数据和本次观测数据，并结合系统模型进行状态估计，并通过不确定性的协方差矩阵来表示估计值的精确度。

卡尔曼滤波的基本公式如下：1. 预测阶段：状态预测：$\hat{x}_{k|k-1} = F\hat{x}_{k-1|k-1} + Bu_{k-1}$协方差预测：$P_{k|k-1} = FP_{k-1|k-1}F^T + Q$2. 更新阶段：测量残差：$y_k = z_k - H\hat{x}_{k|k-1}$协方差残差：$S_k = HP_{k|k-1}H^T + R$卡尔曼增益：$K_k = P_{k|k-1}H^TS_k^{-1}$状态修正：$\hat{x}_{k|k} = \hat{x}_{k|k-1} + K_ky_k$协方差修正：$P_{k|k} = (I - K_kH)P_{k|k-1}$其中，$F$为状态转移矩阵，描述系统状态从上一个时刻到当前时刻的演变关系；$\hat{x}_{k|k-1}$为对状态的先验估计；$B$为控制输入矩阵，描述外部控制对状态的影响；$u_{k-1}$为上一个时刻的控制输入；$P_{k|k-1}$为对状态估计的先验协方差矩阵；$Q$为过程噪声的协方差矩阵，描述系统模型的不确定性；$H$为观测矩阵，描述观测数据和状态之间的关系；$z_k$为当前时刻的观测数据；$R$为观测噪声的协方差矩阵，描述观测数据的不确定性；$S_k$为协方差残差；$K_k$为卡尔曼增益；$y_k$为测量残差，表示观测数据和状态估计之间的差异；$\hat{x}_{k|k}$为对状态的后验估计，是基于观测数据进行修正后的状态估计；$P_{k|k}$为对状态估计的后验协方差矩阵。

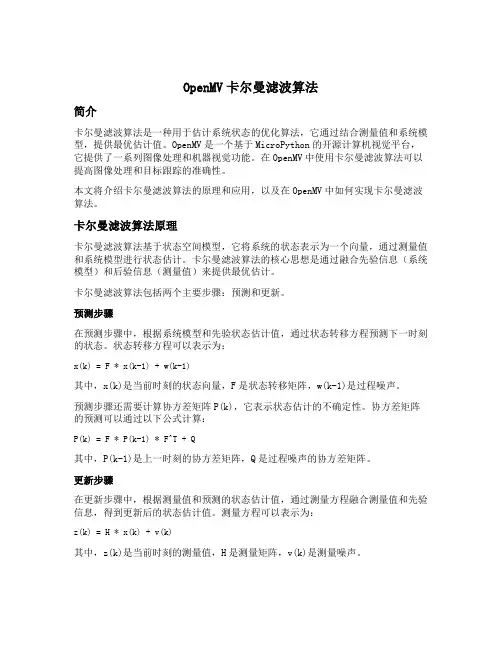

OpenMV卡尔曼滤波算法简介卡尔曼滤波算法是一种用于估计系统状态的优化算法，它通过结合测量值和系统模型，提供最优估计值。

OpenMV是一个基于MicroPython的开源计算机视觉平台，它提供了一系列图像处理和机器视觉功能。

在OpenMV中使用卡尔曼滤波算法可以提高图像处理和目标跟踪的准确性。

本文将介绍卡尔曼滤波算法的原理和应用，以及在OpenMV中如何实现卡尔曼滤波算法。

卡尔曼滤波算法原理卡尔曼滤波算法基于状态空间模型，它将系统的状态表示为一个向量，通过测量值和系统模型进行状态估计。

卡尔曼滤波算法的核心思想是通过融合先验信息（系统模型）和后验信息（测量值）来提供最优估计。

卡尔曼滤波算法包括两个主要步骤：预测和更新。

预测步骤在预测步骤中，根据系统模型和先验状态估计值，通过状态转移方程预测下一时刻的状态。

状态转移方程可以表示为：x(k) = F * x(k-1) + w(k-1)其中，x(k)是当前时刻的状态向量，F是状态转移矩阵，w(k-1)是过程噪声。

预测步骤还需要计算协方差矩阵P(k)，它表示状态估计的不确定性。

协方差矩阵的预测可以通过以下公式计算：P(k) = F * P(k-1) * F^T + Q其中，P(k-1)是上一时刻的协方差矩阵，Q是过程噪声的协方差矩阵。

更新步骤在更新步骤中，根据测量值和预测的状态估计值，通过测量方程融合测量值和先验信息，得到更新后的状态估计值。

测量方程可以表示为：z(k) = H * x(k) + v(k)其中，z(k)是当前时刻的测量值，H是测量矩阵，v(k)是测量噪声。

更新步骤还需要计算卡尔曼增益K(k)，它表示预测值和测量值之间的权重。

卡尔曼增益的计算可以通过以下公式得到：K(k) = P(k) * H^T * (H * P(k) * H^T + R)^-1其中，R是测量噪声的协方差矩阵。

最后，通过以下公式更新状态估计值和协方差矩阵：x(k) = x(k) + K(k) * (z(k) - H * x(k))P(k) = (I - K(k) * H) * P(k)卡尔曼滤波算法在OpenMV中的应用OpenMV提供了一系列图像处理和机器视觉功能，包括目标检测、目标跟踪和姿态估计等。

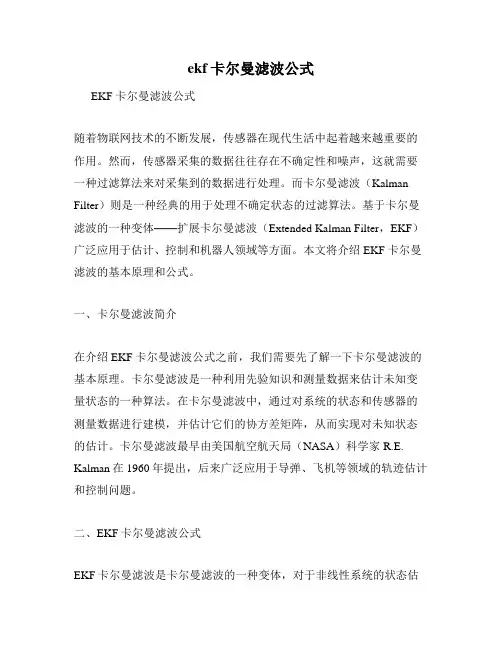

ekf卡尔曼滤波公式EKF卡尔曼滤波公式随着物联网技术的不断发展，传感器在现代生活中起着越来越重要的作用。

然而，传感器采集的数据往往存在不确定性和噪声，这就需要一种过滤算法来对采集到的数据进行处理。

而卡尔曼滤波（Kalman Filter）则是一种经典的用于处理不确定状态的过滤算法。

基于卡尔曼滤波的一种变体——扩展卡尔曼滤波（Extended Kalman Filter，EKF）广泛应用于估计、控制和机器人领域等方面。

本文将介绍EKF卡尔曼滤波的基本原理和公式。

一、卡尔曼滤波简介在介绍EKF卡尔曼滤波公式之前，我们需要先了解一下卡尔曼滤波的基本原理。

卡尔曼滤波是一种利用先验知识和测量数据来估计未知变量状态的一种算法。

在卡尔曼滤波中，通过对系统的状态和传感器的测量数据进行建模，并估计它们的协方差矩阵，从而实现对未知状态的估计。

卡尔曼滤波最早由美国航空航天局（NASA）科学家R.E. Kalman在1960年提出，后来广泛应用于导弹、飞机等领域的轨迹估计和控制问题。

二、EKF卡尔曼滤波公式EKF卡尔曼滤波是卡尔曼滤波的一种变体，对于非线性系统的状态估计问题具有很好的处理能力。

以下是EKF卡尔曼滤波公式的基本形式：1. 方程1：预测状态（基于上一时刻的状态和控制量）$x_k = f(x_{k-1}, u_k) + {w_k}$其中，$x_{k-1}$表示上一时刻的状态，$u_k$表示控制量，$f$表示状态转移函数，$w_k$表示用来描述模型不确定性和外部干扰的噪声。

2. 方程2：预测协方差（基于上一时刻的协方差和模型误差）$P_k = F_{k-1}P_{k-1}F_{k-1}^T + Q_k$其中，$F_{k-1}$表示状态转移矩阵，$P_{k-1}$表示上一时刻的协方差矩阵，$Q_k$表示用来描述模型误差的噪声矩阵。

3. 方程3：更新状态（基于测量值和预测值的差异）$K_k = P_kH_k^T(H_kP_kH_k^T + R_k)^{-1}$$x_k = x_k + K_k(z_k - h(x_k))$其中，$H_k$表示观测矩阵，$z_k$表示测量值，$h(x_k)$表示通过状态估计测量值的函数，$R_k$表示观测噪声的协方差矩阵。

卡尔曼滤波器算法卡尔曼滤波器算法是一种常见的数据处理算法，它能够通过对数据进行滤波，去除噪声和干扰，提高数据质量，广泛应用于各个领域。

本文将对卡尔曼滤波器算法进行详细介绍，包括其原理、应用场景以及实现方法。

一、卡尔曼滤波器算法的原理卡尔曼滤波器算法的原理是基于贝叶斯概率理论和线性系统理论的。

其核心思想是通过对系统状态的不断测量和预测，根据预测值和实际值之间的误差来调整状态估计值，从而获得更准确的状态估计结果。

具体来说，卡尔曼滤波器算法可以分为两个步骤：预测和更新。

1. 预测步骤在预测步骤中，通过上一时刻的状态估计值和状态转移矩阵对当前时刻的状态进行预测。

状态转移矩阵是描述系统状态变化的数学模型，可以根据实际情况进行定义。

2. 更新步骤在更新步骤中，通过测量值和状态预测值之间的误差，计算出卡尔曼增益，从而根据卡尔曼增益调整状态估计值。

卡尔曼增益是一个比例系数，它的大小取决于预测误差和测量误差的比例。

二、卡尔曼滤波器算法的应用场景卡尔曼滤波器算法具有广泛的应用场景，下面列举几个常见的应用场景：1. 飞机导航系统在飞机导航系统中，卡尔曼滤波器算法可以通过对飞机的位置、速度和姿态等参数进行滤波，提高导航的准确性和精度。

2. 机器人控制系统在机器人控制系统中，卡尔曼滤波器算法可以通过对机器人的位置、速度、姿态和力量等参数进行滤波，提高机器人的控制精度和稳定性。

3. 多传感器融合系统在多传感器融合系统中，卡尔曼滤波器算法可以通过对多个传感器的数据进行滤波和融合，提高数据质量和精度。

三、卡尔曼滤波器算法的实现方法卡尔曼滤波器算法的实现方法具有一定的复杂性，下面介绍一般的实现步骤：1. 定义状态向量和状态转移矩阵根据实际情况，定义状态向量和状态转移矩阵，描述系统状态的变化规律。

2. 定义测量向量和观测矩阵根据实际情况，定义测量向量和观测矩阵，描述传感器测量数据与状态向量之间的联系。

3. 计算预测值和预测误差协方差矩阵根据状态向量、状态转移矩阵和误差协方差矩阵，计算预测值和预测误差协方差矩阵。

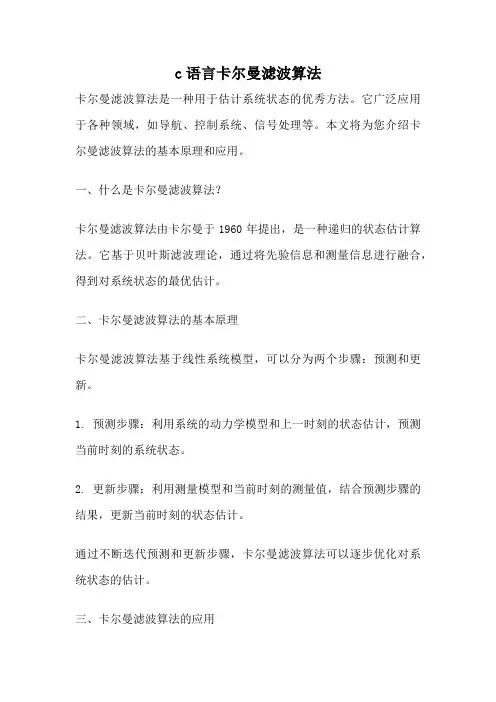

c语言卡尔曼滤波算法卡尔曼滤波算法是一种用于估计系统状态的优秀方法。

它广泛应用于各种领域，如导航、控制系统、信号处理等。

本文将为您介绍卡尔曼滤波算法的基本原理和应用。

一、什么是卡尔曼滤波算法？卡尔曼滤波算法由卡尔曼于1960年提出，是一种递归的状态估计算法。

它基于贝叶斯滤波理论，通过将先验信息和测量信息进行融合，得到对系统状态的最优估计。

二、卡尔曼滤波算法的基本原理卡尔曼滤波算法基于线性系统模型，可以分为两个步骤：预测和更新。

1. 预测步骤：利用系统的动力学模型和上一时刻的状态估计，预测当前时刻的系统状态。

2. 更新步骤：利用测量模型和当前时刻的测量值，结合预测步骤的结果，更新当前时刻的状态估计。

通过不断迭代预测和更新步骤，卡尔曼滤波算法可以逐步优化对系统状态的估计。

三、卡尔曼滤波算法的应用卡尔曼滤波算法在导航系统中有广泛应用。

例如，在无人机导航中，通过融合惯性测量单元（IMU）和全球定位系统（GPS）的信息，可以实现对无人机位置和姿态的精确估计。

在自动驾驶领域，卡尔曼滤波算法也被广泛使用。

通过融合激光雷达、摄像头和雷达等传感器的数据，可以实现对车辆位置、速度和周围环境的准确感知。

卡尔曼滤波算法还可以用于图像处理、信号处理等领域。

例如，通过对图像序列进行卡尔曼滤波，可以实现图像去噪和运动目标跟踪等任务。

四、总结卡尔曼滤波算法是一种强大而有效的状态估计方法。

它通过融合先验信息和测量信息，可以得到对系统状态的最优估计。

卡尔曼滤波算法在导航、控制系统和信号处理等领域有着广泛的应用。

它的优势在于对线性系统模型的适用性和高效的计算性能。

希望通过本文的介绍，您对卡尔曼滤波算法有了更深入的了解。

相信在实际应用中，卡尔曼滤波算法将会为您带来更好的效果。

卡尔曼滤波计算举例⏹计算举例⏹卡尔曼滤波器特性假设有一个标量系统，信号与观测模型为[1][][]x k ax k n k +=+[][][]z k x k w k =+其中a 为常数，n [k ]和w [k ]是不相关的零均值白噪声，方差分别为和。

系统的起始变量x [0]为随机变量，其均值为零，方差为。

2nσ2σ[0]x P （1）求估计x [k ]的卡尔曼滤波算法；（2）当时的卡尔曼滤波增益和滤波误差方差。

220.9,1,10,[0]10nx a P =σ=σ==1. 计算举例根据卡尔曼算法，预测方程为:ˆˆ[/1][1/1]xk k ax k k -=--预测误差方差为:22[/1][1/1]x x nP k k a P k k -=--+σ卡尔曼增益为:()1222222[][/1][/1][1/1][1/1]x x x nx n K k P k k P k k a P k k a P k k -=--+σ--+σ=--+σ+σˆˆˆ[/][/1][]([][/1])ˆˆ[1/1][]([][1/1])ˆ(1[])[1/1][][]xk k x k k K k z k x k k axk k K k z k ax k k a K k xk k K k z k =-+--=--+---=---+滤波方程:()()2222222222222[/](1[])[/1][1/1]1[1/1][1/1][1/1][1/1]x x x nx n x n x nx nP k k K k P k k a P k k a P k k a P k k a P k k a P k k =--⎛⎫--+σ=---+σ ⎪--+σ+σ⎝⎭σ--+σ=--+σ+σ滤波误差方差起始：ˆ[0/0]0x=[0/0][0]x x P P =k [/1]x P k k -[/]x P k k []K k 012345689104.76443.27012.67342.27652.21422.18362.16832.16089.104.85923.64883.16542.94752.84402.79352.76870.47360.32700.26730.24040.22770.22140.21840.2168ˆ[0/0]0x=[0/0]10x P =220.9110na =σ=σ=2. 卡尔曼滤波器的特性从以上计算公式和计算结果可以看出卡尔曼滤波器的一些特性：（1）滤波误差方差的上限取决于测量噪声的方差，即()2222222[1/1][/][1/1]x nx x na P k k P k k a P k k σ--+σ=≤σ--+σ+σ2[/]x P k k ≤σ这是因为（2）预测误差方差总是大于等于扰动噪声的方差，即2[/1]x nP k k -≥σ这是因为222[/1][1/1]x x n nP k k a P k k -=--+σ≥σ（3）卡尔曼增益满足，随着k 的增加趋于一个稳定值。

卡尔曼滤波原理卡尔曼滤波（Kalman Filtering）是一种用于估计、预测和控制的最优滤波方法，由美国籍匈牙利裔数学家卡尔曼（Rudolf E. Kalman）在1960年提出。

卡尔曼滤波是一种递归滤波算法，通过对测量数据和系统模型的融合，可以得到更准确、更可靠的估计结果。

在各种应用领域，如导航、机器人、航空航天、金融等，卡尔曼滤波都被广泛应用。

1. 卡尔曼滤波的基本原理卡尔曼滤波的基本原理是基于状态空间模型，将系统的状态用随机变量来表示。

它假设系统的状态满足线性高斯模型，并通过线性动态方程和线性测量方程描述系统的演化过程和测量过程。

具体而言，卡尔曼滤波算法基于以下两个基本步骤进行：1.1 预测步骤：通过系统的动态方程预测当前时刻的状态，并计算预测的状态协方差矩阵。

预测步骤主要是利用前一时刻的状态和控制输入来预测当前时刻的状态。

1.2 更新步骤：通过系统的测量方程，将预测的状态与实际测量值进行融合，得到最优估计的状态和状态协方差矩阵。

更新步骤主要是利用当前时刻的测量值来修正预测的状态。

通过不断迭代进行预测和更新，可以得到连续时间上的状态估计值，并获得最优的估计结果。

2. 卡尔曼滤波的优势卡尔曼滤波具有以下几个优势：2.1 适用于线性系统与高斯噪声：卡尔曼滤波是一种基于线性高斯模型的滤波方法，对于满足这些条件的系统，卡尔曼滤波能够给出最优的估计结果。

2.2 递归计算：卡尔曼滤波是一种递归滤波算法，可以在每个时刻根据当前的测量值和先前的估计结果进行迭代计算，不需要保存过多的历史数据。

2.3 最优性：卡尔曼滤波可以通过最小均方误差准则，给出能够最优估计系统状态的解。

2.4 实时性：由于卡尔曼滤波的递归计算特性，它可以实时地处理数据，并及时根据新的测量值进行估计。

3. 卡尔曼滤波的应用卡尔曼滤波在多个领域都有广泛的应用，以下是一些典型的应用例子：3.1 导航系统：卡尔曼滤波可以用于导航系统中的位置和速度估计，可以结合地面测量值和惯性测量传感器的数据，提供精确的导航信息。

卡尔曼滤波的原理说明（通俗易懂）以下是为大家整理的卡尔曼滤波的原理说明（通俗易懂）的相关范文，本文关键词为尔曼,滤波,原理,说明,通俗易懂,尔曼,滤波,原理,说明,学，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

卡尔曼滤波的原理说明在学习卡尔曼滤波器之前，首先看看为什么叫“卡尔曼”。

跟其他著名的理论（例如傅立叶变换，泰勒级数等等）一样，卡尔曼也是一个人的名字，而跟他们不同的是，他是个现代人！卡尔曼全名RudolfemilKalman，匈牙利数学家，1930年出生于匈牙利首都布达佩斯。

1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。

1957年于哥伦比亚大学获得博士学位。

我们现在要学习的卡尔曼滤波器，正是源于他的博士论文和1960年发表的论文《AnewApproachtoLinearFilteringandpredictionproblems》（线性滤波与预测问题的新方法）。

如果对这编论文有兴趣，可以到这里的地址下载：/~welch/kalman/media/pdf/Kalman1960.pdf 简单来说，卡尔曼滤波器是一个“optimalrecursivedataprocessingalgorithm（最优化自回归数据处理算法）”。

对于解决很大部分的问题，他是最优，效率最高甚至是最有用的。

他的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。

近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等。

2．卡尔曼滤波器的介绍（IntroductiontotheKalmanFilter）为了可以更加容易的理解卡尔曼滤波器，这里会应用形象的描述方法来讲解，而不是像大多数参考书那样罗列一大堆的数学公式和数学符号。

但是，他的5条公式是其核心内容。

结合现代的计算机，其实卡尔曼的程序相当的简单，只要你理解了他的那5条公式。

卡尔曼滤波匀加速运动摘要：1.卡尔曼滤波简介2.匀加速运动模型3.卡尔曼滤波在匀加速运动中的应用4.卡尔曼滤波算法步骤及实例分析5.总结与展望正文：一、卡尔曼滤波简介卡尔曼滤波（Kalman filtering）是一种线性最优递归数据处理方法，由匈牙利数学家Kalman提出。

它主要用于实时估计动态系统的状态变量，并通过对观测数据的不断更新，实现对系统状态的精确预测。

卡尔曼滤波广泛应用于航空航天、通信、自动化等领域。

二、匀加速运动模型匀加速运动是一种基本的物理运动模型，描述了物体在受到恒定力作用下的运动状态。

匀加速运动的数学模型为：x = x0 + v0*t + 0.5*a*t^2y = y0 + vy0*t + 0.5*ay*t^2其中，x和y分别为物体的水平和垂直位移，v0和vy0为初始速度，a为加速度，t为时间。

三、卡尔曼滤波在匀加速运动中的应用卡尔曼滤波在匀加速运动中的应用主要体现在对运动物体状态的实时估计和预测。

通过对测量数据的不断更新，可以减小误差，提高预测精度。

具体包括以下几个方面：1.初始状态估计：在实际应用中，物体的初始状态往往未知。

卡尔曼滤波可以通过先验信息和历史数据，对初始状态进行估计。

2.状态更新：在运动过程中，由于测量误差和外部干扰，物体的状态变量会发生变化。

卡尔曼滤波可以根据新的观测数据，实时更新状态变量。

3.预测：利用卡尔曼滤波得到的当前状态，可以对物体未来的运动状态进行预测。

四、卡尔曼滤波算法步骤及实例分析1.初始化：设定初始状态变量、初始误差矩阵、观测矩阵和控制矩阵。

2.预测：根据当前状态变量和系统动态模型，预测下一时刻的状态变量。

3.更新：根据观测数据和预测状态变量，利用卡尔曼增益公式更新状态变量和误差矩阵。

4.循环：重复步骤2和步骤3，直至预测精度满足要求或达到预测时间范围。

以卫星导航定位为例，假设卫星受到的加速度噪声和观测噪声分别为a和r，测量到的卫星位置为z。

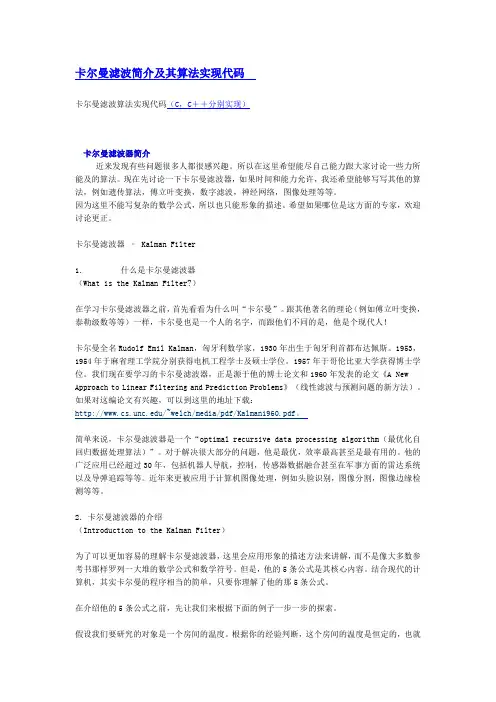

卡尔曼滤波简介及其算法实现代码卡尔曼滤波算法实现代码（C，C＋＋分别实现）卡尔曼滤波器简介近来发现有些问题很多人都很感兴趣。

所以在这里希望能尽自己能力跟大家讨论一些力所能及的算法。

现在先讨论一下卡尔曼滤波器，如果时间和能力允许，我还希望能够写写其他的算法，例如遗传算法，傅立叶变换，数字滤波，神经网络，图像处理等等。

因为这里不能写复杂的数学公式，所以也只能形象的描述。

希望如果哪位是这方面的专家，欢迎讨论更正。

卡尔曼滤波器– Kalman Filter1．什么是卡尔曼滤波器（What is the Kalman Filter?）在学习卡尔曼滤波器之前，首先看看为什么叫“卡尔曼”。

跟其他著名的理论（例如傅立叶变换，泰勒级数等等）一样，卡尔曼也是一个人的名字，而跟他们不同的是，他是个现代人！卡尔曼全名Rudolf Emil Kalman，匈牙利数学家，1930年出生于匈牙利首都布达佩斯。

1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。

1957年于哥伦比亚大学获得博士学位。

我们现在要学习的卡尔曼滤波器，正是源于他的博士论文和1960年发表的论文《A New Approach to Linear Filtering and Prediction Problems》（线性滤波与预测问题的新方法）。

如果对这编论文有兴趣，可以到这里的地址下载：/~welch/media/pdf/Kalman1960.pdf。

简单来说，卡尔曼滤波器是一个“optimal recursive data processing algorithm（最优化自回归数据处理算法）”。

对于解决很大部分的问题，他是最优，效率最高甚至是最有用的。

他的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。

近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等。

2．卡尔曼滤波器的介绍（Introduction to the Kalman Filter）为了可以更加容易的理解卡尔曼滤波器，这里会应用形象的描述方法来讲解，而不是像大多数参考书那样罗列一大堆的数学公式和数学符号。

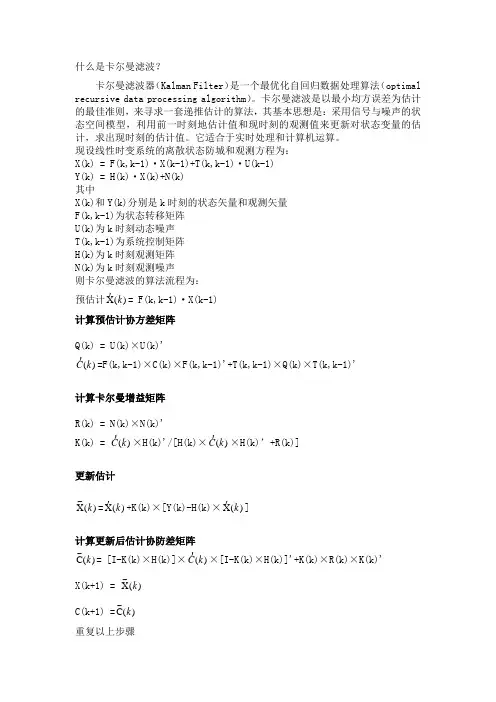

什么是卡尔曼滤波？卡尔曼滤波器（Kalman Filter ）是一个最优化自回归数据处理算法（optimal recursive data processing algorithm ）。

卡尔曼滤波是以最小均方误差为估计的最佳准则，来寻求一套递推估计的算法，其基本思想是：采用信号与噪声的状态空间模型，利用前一时刻地估计值和现时刻的观测值来更新对状态变量的估计，求出现时刻的估计值。

它适合于实时处理和计算机运算。

现设线性时变系统的离散状态防城和观测方程为：X(k) = F(k,k-1)·X(k-1)+T(k,k-1)·U(k-1)Y(k) = H(k)·X(k)+N(k)其中X(k)和Y(k)分别是k 时刻的状态矢量和观测矢量F(k,k-1)为状态转移矩阵U(k)为k 时刻动态噪声T(k,k-1)为系统控制矩阵H(k)为k 时刻观测矩阵N(k)为k 时刻观测噪声则卡尔曼滤波的算法流程为：预估计)(X k = F(k,k-1)·X(k-1)计算预估计协方差矩阵Q(k) = U(k)×U(k)')(k C =F(k,k-1)×C(k)×F(k,k-1)'+T(k,k-1)×Q(k)×T(k,k-1)'计算卡尔曼增益矩阵R(k) = N(k)×N(k)'K(k) = )(k C ×H(k)'/[H(k)×)(k C ×H(k)’+R(k)]更新估计)(X ~k =)(X k +K(k)×[Y(k)-H(k)×)(X k ]计算更新后估计协防差矩阵)(C ~k = [I-K(k)×H(k)]×)(k C ×[I-K(k)×H(k)]'+K(k)×R(k)×K(k)'X(k+1) = )(X ~kC(k+1) =)(C ~k重复以上步骤。

卡尔曼滤波预报和更新公式
卡尔曼滤波是一种用于估计状态变量的数学算法，最初由匈牙利数学家鲁道夫·卡尔曼在1960年代提出。

以下是卡尔曼滤波的预测和更新公式：
1. 预测方程：
状态预测方程：$X(kk-1) = FX(k-1k-1) + BU(k)$
误差协方差预测方程：$P(kk-1) = FP(k-1k-1)F' + Q$
2. 更新方程：
卡尔曼增益方程：$Kg(k) = P(kk-1)H'/(HP(kk-1)H' + R)$
状态更新方程：$X(kk) = X(kk-1) + Kg(k)[Z(k) - HX(kk-1)]$
误差协方差更新方程：$P(kk) = (I - Kg(k)H)P(kk-1)$
其中：
$X(kk)$ 表示时刻 k 的状态的最优估计值，即滤波估计值。

$X(kk-1)$ 表示时刻 k 的状态预测估计值。

$P(kk)$ 表示时刻 k 的滤波误差方差矩阵。

$P(kk-1)$ 表示时刻 k 的预测状态协方差矩阵。

$F$ 表示状态转移矩阵。

$B$ 表示控制矩阵。

$U$ 表示控制量。

$H$ 表示测量矩阵。

$Z$ 表示测量值。

$Q$ 表示过程噪声的协方差矩阵。

$R$ 表示测量噪声的协方差矩阵。

这些公式可用于估计系统的状态变量，并考虑到系统的不确定性。

在实际应用中，这些公式可能会根据具体问题进行修改或扩展。

卡尔曼一阶低通滤波卡尔曼滤波是一种基于贝叶斯统计理论的滤波算法，由美国数学家卡尔曼在20世纪60年代提出。

它主要用于估计系统状态，并消除噪声对系统的影响。

一阶低通滤波器是一种简单的滤波器，可以用来滤除高频噪声。

它的原理是将当前采样值与前一时刻的滤波结果进行加权平均，以得到一个新的滤波结果。

卡尔曼一阶低通滤波器的原理是将一阶动态系统模型应用于滤波器中。

这种模型可以描述系统中的状态和状态变化，其数学形式为：x(k) = A x(k-1) + B u(k) + w(k)其中，x(k)是系统在时刻k的状态，u(k)是系统的输入，y(k)是系统的输出，A、B和C是系统的状态转移矩阵、输入矩阵和观测矩阵，w(k)和v(k)是系统的过程噪声和测量噪声。

在卡尔曼滤波中，通过估计系统的状态来预测下一时刻的状态，并校正预测值与测量值之间的误差，以矫正滤波结果。

卡尔曼滤波的主要步骤包括：1. 初始化卡尔曼滤波器：设置初始状态和协方差矩阵，以及测量和过程噪声的方差。

2. 预测状态：用上一时刻的状态和系统模型来预测当前时刻的状态，并计算预测协方差矩阵。

3. 更新滤波结果：用观测值来更新预测值，计算卡尔曼增益和更新协方差矩阵，以得到新的滤波结果。

4. 重复步骤2和3，直到滤波结束。

在一阶低通滤波器中，可以将卡尔曼滤波的状态转移矩阵和观测矩阵都设为单位矩阵，而且将系统的输入矩阵B设为零。

这样，可以简化卡尔曼滤波的数学公式，从而简化滤波器的实现。

卡尔曼一阶低通滤波器的公式如下：其中，x(k)是当前时刻的滤波结果，x(k-1)是上一时刻的滤波结果，y(k)是当前时刻的采样值，a是滤波器的时间常数，用来控制滤波器对噪声的响应速度。

时间常数越大，滤波器对噪声的响应就越慢，滤波器的截止频率就越低。

卡尔曼一阶低通滤波器的优点是实现简单，计算速度快。

但是它的缺点是对于强噪声或高频噪声的过滤效果并不好。

为了改善这一缺点，可以采用二阶低通滤波器或其他更高阶的滤波器。

卡尔曼滤波器五个公式卡尔曼滤波器是一种用于估计系统状态的算法，最初由美国工程师卡尔曼提出。

它可以通过对系统的测量值和预测值进行加权平均，来得到更精确的状态估计值。

卡尔曼滤波器的核心思想是利用系统的历史信息来推断未来状态，同时考虑测量误差和系统噪声的影响。

在实际应用中，卡尔曼滤波器被广泛应用于导航、控制、信号处理等领域。

卡尔曼滤波器包含五个公式，分别是预测方程、更新方程、卡尔曼增益、协方差预测和协方差更新。

下面将对这五个公式进行详细介绍。

1. 预测方程预测方程用于预测系统的状态，它基于系统的动态模型和上一时刻的状态估计值。

预测方程的公式如下：$hat{x}_{k|k-1} =F_{k-1}hat{x}_{k-1|k-1}+B_{k-1}u_{k-1}$其中，$hat{x}_{k|k-1}$表示时刻$k$的状态预测值，$hat{x}_{k-1|k-1}$表示时刻$k-1$的状态估计值，$F_{k-1}$表示状态转移矩阵，$B_{k-1}$表示外部输入矩阵，$u_{k-1}$表示外部输入。

预测方程的作用是根据系统的动态模型，预测下一时刻的状态值。

2. 更新方程更新方程用于根据测量值来修正预测值，得到更精确的状态估计值。

更新方程的公式如下：$hat{x}_{k|k} =hat{x}_{k|k-1}+K_k(z_k-H_{k}hat{x}_{k|k-1})$其中，$hat{x}_{k|k}$表示时刻$k$的状态估计值，$z_k$表示时刻$k$的测量值，$H_{k}$表示测量矩阵，$K_k$表示卡尔曼增益。

更新方程的作用是根据测量值，对预测值进行修正，得到更精确的状态估计值。

3. 卡尔曼增益卡尔曼增益是用于衡量测量值和预测值的可靠程度，从而确定更新方程中各项的权重。

卡尔曼增益的公式如下：$K_k = P_{k|k-1}H_k^T(H_kP_{k|k-1}H_k^T+R_k)^{-1}$ 其中，$P_{k|k-1}$表示时刻$k$的状态预测误差协方差矩阵，$R_k$表示测量噪声协方差矩阵。

锂电池soc的算法卡尔曼(kalman)滤波法
锂电池State of Charge (SOC) 的算法中，卡尔曼滤波法被广泛用于估计电池的SOC，即电池的容量剩余。

卡尔曼滤波法是一种递归滤波算法，用于估计系统的状态。

在电池SOC的估计中，卡尔曼滤波法结合电池的电流和电压测量数据，并根据电池特性和模型进行状态估计，得出最优的SOC估计结果。

卡尔曼滤波法的基本思想是通过对测量数据和模型预测数据进行加权平均，使估计结果更加准确。

它利用系统的动态模型和观测数据的统计特性来进行状态估计，同时考虑数据的噪声以及系统的不确定性。

在电池SOC的估计中，卡尔曼滤波法的状态向量可以包括当前电池SOC的估计值、电流的估计值、电压的估计值等。

观测向量则包括实际测量的电流和电压值。

系统的动态模型可以通过电池特性方程和电路模型等来建立。

卡尔曼滤波法对于电池SOC的估计具有以下优点：
- 可以考虑系统的不确定性和测量的噪声，提高估计的精度和稳定性。

- 可以动态更新估计结果，适应系统的变化和不确定性。

需要注意的是，卡尔曼滤波法对系统的模型和参数要求较高。

因此，在实际应用中，需要根据电池的具体特性和实测数据来
进行相应的参数优化和模型适配，以获取更好的SOC估计结果。

卡尔曼滤波五个公式描述离散的原理卡尔曼滤波是一种用于估计系统状态的滤波算法，能够通过对观测数据和系统模型进行加权处理，获得对系统状态的最优估计。

它的应用广泛，包括导航、目标跟踪、图像处理等领域。

本文将从五个公式的角度描述离散的卡尔曼滤波原理。

一、状态更新公式卡尔曼滤波的核心思想是通过不断迭代，将系统的先验估计与实际观测进行加权融合，得到后验估计。

状态更新公式描述了如何通过系统模型和先验估计来计算后验估计。

在离散时间下，状态更新公式可以表示为：x(k|k-1) = F(k)·x(k-1|k-1) + B(k)·u(k)其中，x(k|k-1)表示后验估计，x(k-1|k-1)表示先验估计，F(k)表示系统模型，B(k)表示输入矩阵，u(k)表示输入信号。

二、协方差更新公式卡尔曼滤波不仅可以估计系统的状态，还可以估计状态估计的不确定性，即协方差。

协方差更新公式描述了如何通过系统模型、先验协方差和过程噪声来计算后验协方差。

在离散时间下，协方差更新公式可以表示为：P(k|k-1) = F(k)·P(k-1|k-1)·F(k)T + Q(k)其中，P(k|k-1)表示后验协方差，P(k-1|k-1)表示先验协方差，Q(k)表示过程噪声的协方差。

三、观测更新公式卡尔曼滤波的关键在于将观测数据与系统模型进行融合，得到对系统状态的最优估计。

观测更新公式描述了如何通过观测数据、系统模型和后验估计来计算状态的最优估计。

在离散时间下，观测更新公式可以表示为：K(k) = P(k|k-1)·H(k)T·[H(k)·P(k|k-1)·H(k)T + R(k)]-1x(k|k) = x(k|k-1) + K(k)·[z(k) - H(k)·x(k|k-1)]其中，K(k)表示卡尔曼增益，H(k)表示观测模型，R(k)表示观测噪声的协方差，z(k)表示观测数据。

MPU6050是一种集成三轴陀螺仪和三轴加速度计的传感器。

它可以用于测量物体的姿态和加速度，并被广泛应用于无人机、机器人和其他需要姿态感知的设备中。

而卡尔曼滤波算法则是一种用于处理传感器噪声和误差的算法，能够提高传感器的精度和稳定性。

在应用中，MPU6050通常会受到各种噪声和误差的影响，如振动、温度变化等。

为了减小这些影响，可以使用卡尔曼滤波算法对MPU6050的数据进行处理，从而得到更加准确和可靠的姿态和加速度信息。

以下是MPU6050卡尔曼滤波算法的公式及其说明：1. 状态方程卡尔曼滤波算法的核心是状态方程，它描述了系统的状态如何随着时间的推移而变化。

对于MPU6050来说，可以将其状态定义为姿态角和加速度。

状态方程可以用如下的矩阵形式表示：x(k+1) = Ax(k) + Bu(k) + w其中，x(k)是系统处于k时刻的状态向量，A是状态转移矩阵，B是控制输入矩阵，u(k)是控制输入向量，w是系统的过程噪声。

2. 观测方程观测方程描述了系统的输出如何依赖于状态。

对于MPU6050来说，可以将其输出定义为传感器的测量值，包括陀螺仪和加速度计的数据。

观测方程可以用如下的矩阵形式表示：z(k) = Hx(k) + v其中，z(k)是系统在k时刻的观测值，H是观测矩阵，v是观测噪声。

3. 卡尔曼增益卡尔曼增益是卡尔曼滤波算法的关键之一，它决定了在状态估计和观测值之间如何进行权衡。

卡尔曼增益可以用如下的公式表示：K = P(k)H^T(HP(k)H^T + R)^-1其中，P(k)是系统在k时刻的状态协方差矩阵，H^T是观测矩阵的转置，R是观测噪声的协方差矩阵。

4. 状态预测状态预测是指根据系统的动力学模型来预测下一个时刻的状态。

对于MPU6050来说，可以利用陀螺仪的数据来进行状态预测，得到一个预测的状态值。

5. 状态更新状态更新是指根据观测值来更新状态估计。

卡尔曼滤波算法通过将状态预测和观测值进行权衡，得到一个更新后的状态估计。

卡尔曼滤波器分类及基本公式根据其应用领域和实现方式，卡尔曼滤波器可以分为线性卡尔曼滤波器、扩展卡尔曼滤波器和无迹卡尔曼滤波器等。

1. 线性卡尔曼滤波器（Linear Kalman Filter）：线性卡尔曼滤波器适用于状态变量和观测变量均为线性的情况。

它基于线性动态系统和高斯噪声的假设。

线性卡尔曼滤波器的基本公式为：预测步骤：$\hat{x}_{k，k-1} = F\hat{x}_{k-1，k-1} + Bu_{k-1}$$P_{k，k-1}=FP_{k-1，k-1}F^T+Q$更新步骤：$y_k = z_k - H\hat{x}_{k，k-1}$$S_k=HP_{k，k-1}H^T+R$$K_k=P_{k，k-1}H^TS_k^{-1}$$\hat{x}_{k，k} = \hat{x}_{k，k-1} + K_ky_k$$P_{k，k}=(I-K_kH)P_{k，k-1}$其中，$\hat{x}$ 表示状态变量的估计值，$P$ 表示状态变量估计值的方差，$F$ 表示状态转移矩阵，$B$ 表示输入矩阵，$u$ 表示系统输入，$Q$ 表示系统模型噪声协方差矩阵，$H$ 表示观测矩阵，$z$ 表示观测值，$y$ 表示观测残差，$R$ 表示观测噪声协方差矩阵，$K$ 表示卡尔曼增益，$I$ 表示单位矩阵。

2. 扩展卡尔曼滤波器（Extended Kalman Filter）：扩展卡尔曼滤波器适用于状态变量和观测变量为非线性的情况。

它通过对非线性系统进行线性化，然后应用线性卡尔曼滤波器的思想来进行滤波。

扩展卡尔曼滤波器的基本公式与线性卡尔曼滤波器类似，只是在预测步骤和更新步骤中，将线性化的系统模型和观测模型代替原始非线性模型。

3. 无迹卡尔曼滤波器（Unscented Kalman Filter）：无迹卡尔曼滤波器通过使用无迹变换，避免了非线性系统线性化的过程，从而提高了滤波精度，并且对于非线性系统更加稳健。
