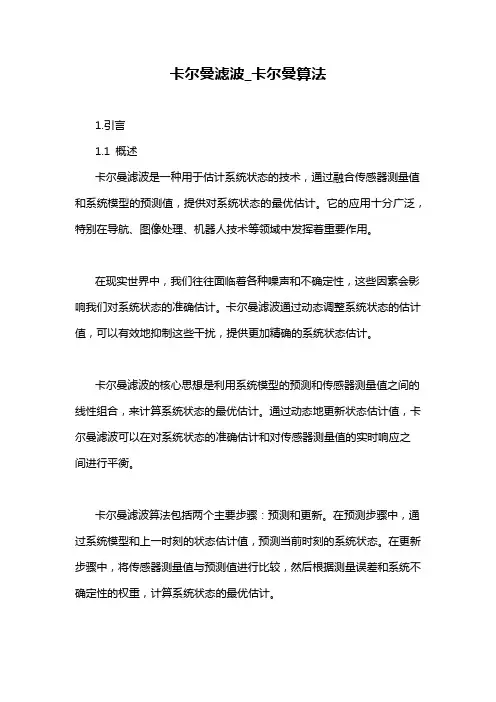

卡尔曼滤波_卡尔曼算法1.引言1.1 概述卡尔曼滤波是一种用于估计系统状态的技术,通过融合传感器测量值和系统模型的预测值,提供对系统状态的最优估计。
它的应用十分广泛,特别在导航、图像处理、机器人技术等领域中发挥着重要作用。
在现实世界中,我们往往面临着各种噪声和不确定性,这些因素会影响我们对系统状态的准确估计。
卡尔曼滤波通过动态调整系统状态的估计值,可以有效地抑制这些干扰,提供更加精确的系统状态估计。
卡尔曼滤波的核心思想是利用系统模型的预测和传感器测量值之间的线性组合,来计算系统状态的最优估计。
通过动态地更新状态估计值,卡尔曼滤波可以在对系统状态的准确估计和对传感器测量值的实时响应之间进行平衡。
卡尔曼滤波算法包括两个主要步骤:预测和更新。
在预测步骤中,通过系统模型和上一时刻的状态估计值,预测当前时刻的系统状态。
在更新步骤中,将传感器测量值与预测值进行比较,然后根据测量误差和系统不确定性的权重,计算系统状态的最优估计。
卡尔曼滤波具有很多优点,例如它对传感器噪声和系统模型误差具有鲁棒性,可以提供较为稳定的估计结果。
此外,卡尔曼滤波还可以有效地处理缺失数据和不完全的测量信息,具有较高的自适应性和实时性。
尽管卡尔曼滤波在理论上具有较好的性能,但实际应用中还需考虑诸如系统模型的准确性、测量噪声的特性等因素。
因此,在具体应用中需要根据实际情况进行算法参数的调整和优化,以提高估计的准确性和可靠性。
通过深入理解卡尔曼滤波的原理和应用,我们可以更好地应对复杂环境下的估计问题,从而在实际工程中取得更好的效果。
本文将介绍卡尔曼滤波的基本原理和算法步骤,以及其在不同领域的应用案例。
希望通过本文的阅读,读者们可以对卡尔曼滤波有一个全面的了解,并能够在实际工程中灵活运用。
1.2文章结构文章结构部分的内容可以按照以下方式编写:1.2 文章结构本文将围绕卡尔曼滤波和卡尔曼算法展开论述。
首先,我们会在引言部分对卡尔曼滤波和卡尔曼算法进行简要概述,介绍其基本原理和应用领域。

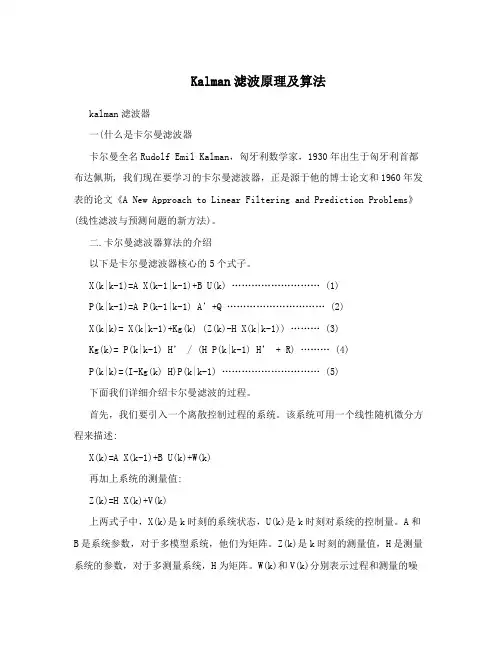

Kalman滤波原理及算法kalman滤波器一(什么是卡尔曼滤波器卡尔曼全名Rudolf Emil Kalman,匈牙利数学家,1930年出生于匈牙利首都布达佩斯, 我们现在要学习的卡尔曼滤波器,正是源于他的博士论文和1960年发表的论文《A New Approach to Linear Filtering and Prediction Problems》(线性滤波与预测问题的新方法)。
二.卡尔曼滤波器算法的介绍以下是卡尔曼滤波器核心的5个式子。
X(k|k-1)=A X(k-1|k-1)+B U(k) (1)P(k|k-1)=A P(k-1|k-1) A’+Q (2)X(k|k)= X(k|k-1)+Kg(k) (Z(k)-H X(k|k-1)) (3)Kg(k)= P(k|k-1) H’ / (H P(k|k-1) H’ + R) (4)P(k|k)=(I-Kg(k) H)P(k|k-1) (5)下面我们详细介绍卡尔曼滤波的过程。
首先,我们要引入一个离散控制过程的系统。
该系统可用一个线性随机微分方程来描述:X(k)=A X(k-1)+B U(k)+W(k)再加上系统的测量值:Z(k)=H X(k)+V(k)上两式子中,X(k)是k时刻的系统状态,U(k)是k时刻对系统的控制量。
A和B是系统参数,对于多模型系统,他们为矩阵。
Z(k)是k时刻的测量值,H是测量系统的参数,对于多测量系统,H为矩阵。
W(k)和V(k)分别表示过程和测量的噪声。
他们被假设成高斯白噪声(White Gaussian Noise),他们的covariance分别是Q,R(这里我们假设他们不随系统状态变化而变化)。
对于满足上面的条件(线性随机微分系统,过程和测量都是高斯白噪声),卡尔曼滤波器是最优的信息处理器。
下面我们来用他们结合他们的covariances来估算系统的最优化输出。
首先我们要利用系统的过程模型,来预测下一状态的系统。

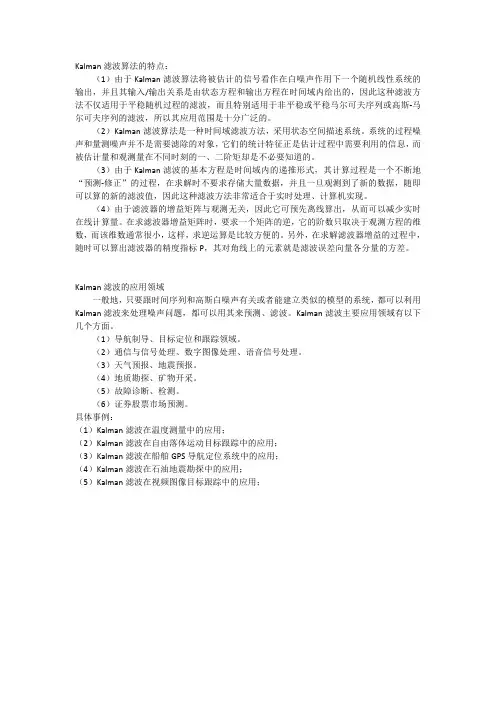

Kalman滤波算法的特点:(1)由于Kalman滤波算法将被估计的信号看作在白噪声作用下一个随机线性系统的输出,并且其输入/输出关系是由状态方程和输出方程在时间域内给出的,因此这种滤波方法不仅适用于平稳随机过程的滤波,而且特别适用于非平稳或平稳马尔可夫序列或高斯-马尔可夫序列的滤波,所以其应用范围是十分广泛的。
(2)Kalman滤波算法是一种时间域滤波方法,采用状态空间描述系统。
系统的过程噪声和量测噪声并不是需要滤除的对象,它们的统计特征正是估计过程中需要利用的信息,而被估计量和观测量在不同时刻的一、二阶矩却是不必要知道的。
(3)由于Kalman滤波的基本方程是时间域内的递推形式,其计算过程是一个不断地“预测-修正”的过程,在求解时不要求存储大量数据,并且一旦观测到了新的数据,随即可以算的新的滤波值,因此这种滤波方法非常适合于实时处理、计算机实现。
(4)由于滤波器的增益矩阵与观测无关,因此它可预先离线算出,从而可以减少实时在线计算量。
在求滤波器增益矩阵时,要求一个矩阵的逆,它的阶数只取决于观测方程的维数,而该维数通常很小,这样,求逆运算是比较方便的。
另外,在求解滤波器增益的过程中,随时可以算出滤波器的精度指标P,其对角线上的元素就是滤波误差向量各分量的方差。
Kalman滤波的应用领域一般地,只要跟时间序列和高斯白噪声有关或者能建立类似的模型的系统,都可以利用Kalman滤波来处理噪声问题,都可以用其来预测、滤波。
Kalman滤波主要应用领域有以下几个方面。
(1)导航制导、目标定位和跟踪领域。
(2)通信与信号处理、数字图像处理、语音信号处理。
(3)天气预报、地震预报。
(4)地质勘探、矿物开采。
(5)故障诊断、检测。
(6)证券股票市场预测。
具体事例:(1)Kalman滤波在温度测量中的应用;(2)Kalman滤波在自由落体运动目标跟踪中的应用;(3)Kalman滤波在船舶GPS导航定位系统中的应用;(4)Kalman滤波在石油地震勘探中的应用;(5)Kalman滤波在视频图像目标跟踪中的应用;。

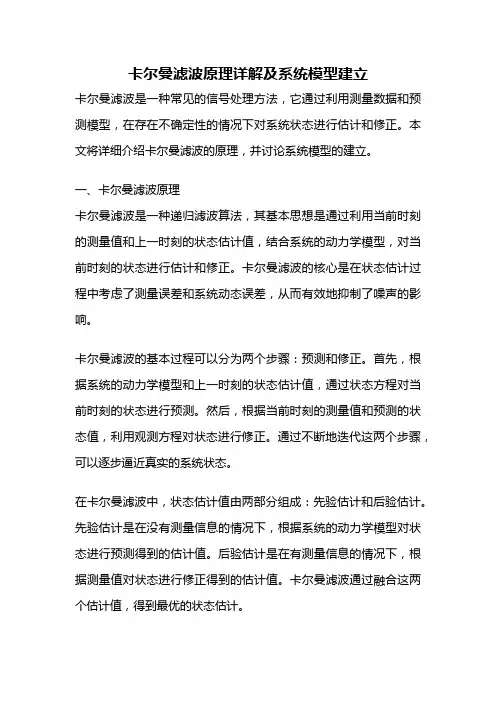

卡尔曼滤波原理详解及系统模型建立卡尔曼滤波是一种常见的信号处理方法,它通过利用测量数据和预测模型,在存在不确定性的情况下对系统状态进行估计和修正。
本文将详细介绍卡尔曼滤波的原理,并讨论系统模型的建立。
一、卡尔曼滤波原理卡尔曼滤波是一种递归滤波算法,其基本思想是通过利用当前时刻的测量值和上一时刻的状态估计值,结合系统的动力学模型,对当前时刻的状态进行估计和修正。
卡尔曼滤波的核心是在状态估计过程中考虑了测量误差和系统动态误差,从而有效地抑制了噪声的影响。
卡尔曼滤波的基本过程可以分为两个步骤:预测和修正。
首先,根据系统的动力学模型和上一时刻的状态估计值,通过状态方程对当前时刻的状态进行预测。
然后,根据当前时刻的测量值和预测的状态值,利用观测方程对状态进行修正。
通过不断地迭代这两个步骤,可以逐步逼近真实的系统状态。
在卡尔曼滤波中,状态估计值由两部分组成:先验估计和后验估计。
先验估计是在没有测量信息的情况下,根据系统的动力学模型对状态进行预测得到的估计值。
后验估计是在有测量信息的情况下,根据测量值对状态进行修正得到的估计值。
卡尔曼滤波通过融合这两个估计值,得到最优的状态估计。
二、系统模型建立在进行卡尔曼滤波之前,需要建立系统的数学模型。
系统模型包括状态方程和观测方程两部分。
1. 状态方程:描述系统状态的动态演化规律。
一般形式为:x(k) = A * x(k-1) + B * u(k) + w(k)其中,x(k)表示系统的状态向量,A表示状态转移矩阵,B表示输入控制矩阵,u(k)表示外部输入,w(k)表示系统的过程噪声。
2. 观测方程:描述系统状态与测量值之间的关系。
一般形式为:z(k) = H * x(k) + v(k)其中,z(k)表示测量向量,H表示观测矩阵,v(k)表示测量噪声。
在建立系统模型时,需要考虑系统的特性和实际应用场景。
对于线性系统,状态方程和观测方程可以直接通过物理方程或系统特性方程建立。

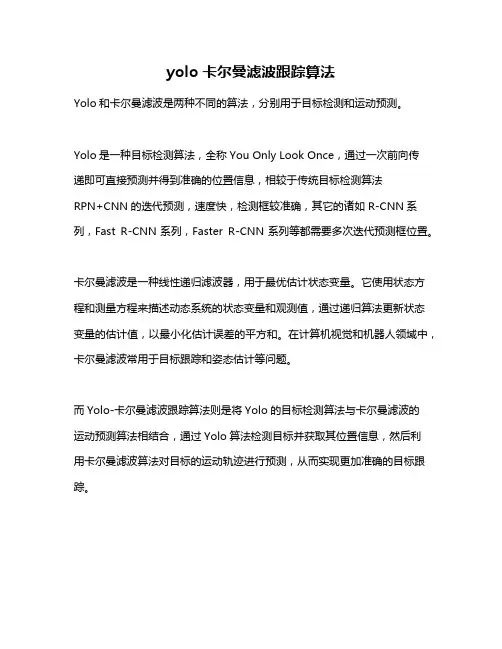

yolo卡尔曼滤波跟踪算法
Yolo和卡尔曼滤波是两种不同的算法,分别用于目标检测和运动预测。
Yolo是一种目标检测算法,全称You Only Look Once,通过一次前向传
递即可直接预测并得到准确的位置信息,相较于传统目标检测算法
RPN+CNN的迭代预测,速度快,检测框较准确,其它的诸如R-CNN系列,Fast R-CNN系列,Faster R-CNN系列等都需要多次迭代预测框位置。
卡尔曼滤波是一种线性递归滤波器,用于最优估计状态变量。
它使用状态方程和测量方程来描述动态系统的状态变量和观测值,通过递归算法更新状态变量的估计值,以最小化估计误差的平方和。
在计算机视觉和机器人领域中,卡尔曼滤波常用于目标跟踪和姿态估计等问题。
而Yolo-卡尔曼滤波跟踪算法则是将Yolo的目标检测算法与卡尔曼滤波的
运动预测算法相结合,通过Yolo算法检测目标并获取其位置信息,然后利
用卡尔曼滤波算法对目标的运动轨迹进行预测,从而实现更加准确的目标跟踪。
这种结合算法通常能够处理目标遮挡、目标快速移动等复杂情况,并提高目标跟踪的准确性和稳定性。
但同时也需要针对具体应用场景和数据进行参数调整和优化,以获得最佳的性能表现。

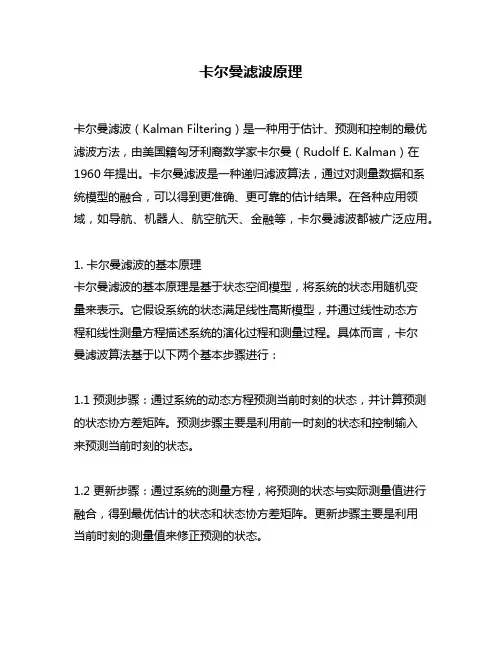

卡尔曼滤波原理卡尔曼滤波(Kalman Filtering)是一种用于估计、预测和控制的最优滤波方法,由美国籍匈牙利裔数学家卡尔曼(Rudolf E. Kalman)在1960年提出。
卡尔曼滤波是一种递归滤波算法,通过对测量数据和系统模型的融合,可以得到更准确、更可靠的估计结果。
在各种应用领域,如导航、机器人、航空航天、金融等,卡尔曼滤波都被广泛应用。
1. 卡尔曼滤波的基本原理卡尔曼滤波的基本原理是基于状态空间模型,将系统的状态用随机变量来表示。
它假设系统的状态满足线性高斯模型,并通过线性动态方程和线性测量方程描述系统的演化过程和测量过程。
具体而言,卡尔曼滤波算法基于以下两个基本步骤进行:1.1 预测步骤:通过系统的动态方程预测当前时刻的状态,并计算预测的状态协方差矩阵。
预测步骤主要是利用前一时刻的状态和控制输入来预测当前时刻的状态。
1.2 更新步骤:通过系统的测量方程,将预测的状态与实际测量值进行融合,得到最优估计的状态和状态协方差矩阵。
更新步骤主要是利用当前时刻的测量值来修正预测的状态。
通过不断迭代进行预测和更新,可以得到连续时间上的状态估计值,并获得最优的估计结果。
2. 卡尔曼滤波的优势卡尔曼滤波具有以下几个优势:2.1 适用于线性系统与高斯噪声:卡尔曼滤波是一种基于线性高斯模型的滤波方法,对于满足这些条件的系统,卡尔曼滤波能够给出最优的估计结果。
2.2 递归计算:卡尔曼滤波是一种递归滤波算法,可以在每个时刻根据当前的测量值和先前的估计结果进行迭代计算,不需要保存过多的历史数据。
2.3 最优性:卡尔曼滤波可以通过最小均方误差准则,给出能够最优估计系统状态的解。
2.4 实时性:由于卡尔曼滤波的递归计算特性,它可以实时地处理数据,并及时根据新的测量值进行估计。
3. 卡尔曼滤波的应用卡尔曼滤波在多个领域都有广泛的应用,以下是一些典型的应用例子:3.1 导航系统:卡尔曼滤波可以用于导航系统中的位置和速度估计,可以结合地面测量值和惯性测量传感器的数据,提供精确的导航信息。

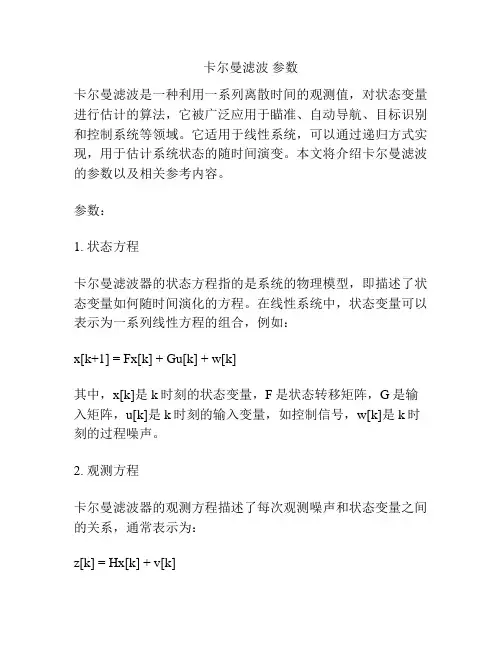

卡尔曼滤波参数卡尔曼滤波是一种利用一系列离散时间的观测值,对状态变量进行估计的算法,它被广泛应用于瞄准、自动导航、目标识别和控制系统等领域。
它适用于线性系统,可以通过递归方式实现,用于估计系统状态的随时间演变。
本文将介绍卡尔曼滤波的参数以及相关参考内容。
参数:1. 状态方程卡尔曼滤波器的状态方程指的是系统的物理模型,即描述了状态变量如何随时间演化的方程。
在线性系统中,状态变量可以表示为一系列线性方程的组合,例如:x[k+1] = Fx[k] + Gu[k] + w[k]其中,x[k]是k时刻的状态变量,F是状态转移矩阵,G是输入矩阵,u[k]是k时刻的输入变量,如控制信号,w[k]是k时刻的过程噪声。
2. 观测方程卡尔曼滤波器的观测方程描述了每次观测噪声和状态变量之间的关系,通常表示为:z[k] = Hx[k] + v[k]其中,z[k]是k时刻的观测量,H是观测矩阵,v[k]是测量噪声。
3. 状态协方差矩阵状态协方差矩阵是一个对称矩阵,它描述了状态变量的不确定性或误差的大小和协方差。
卡尔曼滤波器的设计目标之一是通过最小化状态协方差矩阵来提高估计的准确性。
4. 过程噪声协方差矩阵过程噪声协方差矩阵描述了过程噪声的大小和协方差。
在实践中,可以通过实验或经验来确定这个矩阵的值。
5. 测量噪声协方差矩阵测量噪声协方差矩阵描述了测量噪声的大小和协方差。
同样,可以通过实验或经验来确定这个矩阵的值。
参考内容:1. Probabilistic Robotics by Sebastian ThrunSebastian Thrun的《Probabilistic Robotics》是一本深入而全面的介绍机器人操作和控制中使用概率方法的经典教材。
该书详细介绍了卡尔曼滤波器和其应用,特别是在移动机器人定位和地图构建中的应用。
2. A tutorial on Kalman Filter这是一篇详细而易懂的卡尔曼滤波器教程,介绍了状态方程、观测方程、状态协方差矩阵、过程噪声协方差矩阵和测量噪声协方差矩阵等各个参数的作用和意义。

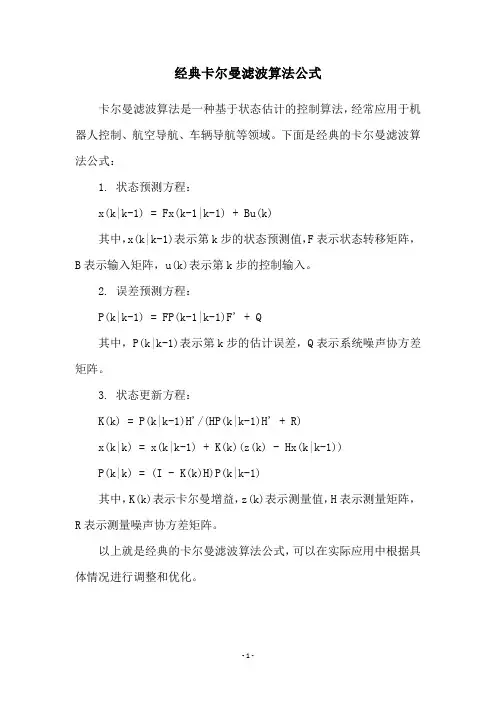

经典卡尔曼滤波算法公式
卡尔曼滤波算法是一种基于状态估计的控制算法,经常应用于机器人控制、航空导航、车辆导航等领域。
下面是经典的卡尔曼滤波算法公式:
1. 状态预测方程:
x(k|k-1) = Fx(k-1|k-1) + Bu(k)
其中,x(k|k-1)表示第k步的状态预测值,F表示状态转移矩阵,B表示输入矩阵,u(k)表示第k步的控制输入。
2. 误差预测方程:
P(k|k-1) = FP(k-1|k-1)F' + Q
其中,P(k|k-1)表示第k步的估计误差,Q表示系统噪声协方差矩阵。
3. 状态更新方程:
K(k) = P(k|k-1)H'/(HP(k|k-1)H' + R)
x(k|k) = x(k|k-1) + K(k)(z(k) - Hx(k|k-1))
P(k|k) = (I - K(k)H)P(k|k-1)
其中,K(k)表示卡尔曼增益,z(k)表示测量值,H表示测量矩阵,R表示测量噪声协方差矩阵。
以上就是经典的卡尔曼滤波算法公式,可以在实际应用中根据具体情况进行调整和优化。
- 1 -。
卡尔曼滤波匀加速运动摘要:1.卡尔曼滤波简介2.匀加速运动模型3.卡尔曼滤波在匀加速运动中的应用4.卡尔曼滤波算法步骤及实例分析5.总结与展望正文:一、卡尔曼滤波简介卡尔曼滤波(Kalman filtering)是一种线性最优递归数据处理方法,由匈牙利数学家Kalman提出。
它主要用于实时估计动态系统的状态变量,并通过对观测数据的不断更新,实现对系统状态的精确预测。
卡尔曼滤波广泛应用于航空航天、通信、自动化等领域。
二、匀加速运动模型匀加速运动是一种基本的物理运动模型,描述了物体在受到恒定力作用下的运动状态。
匀加速运动的数学模型为:x = x0 + v0*t + 0.5*a*t^2y = y0 + vy0*t + 0.5*ay*t^2其中,x和y分别为物体的水平和垂直位移,v0和vy0为初始速度,a为加速度,t为时间。
三、卡尔曼滤波在匀加速运动中的应用卡尔曼滤波在匀加速运动中的应用主要体现在对运动物体状态的实时估计和预测。
通过对测量数据的不断更新,可以减小误差,提高预测精度。
具体包括以下几个方面:1.初始状态估计:在实际应用中,物体的初始状态往往未知。
卡尔曼滤波可以通过先验信息和历史数据,对初始状态进行估计。
2.状态更新:在运动过程中,由于测量误差和外部干扰,物体的状态变量会发生变化。
卡尔曼滤波可以根据新的观测数据,实时更新状态变量。
3.预测:利用卡尔曼滤波得到的当前状态,可以对物体未来的运动状态进行预测。
四、卡尔曼滤波算法步骤及实例分析1.初始化:设定初始状态变量、初始误差矩阵、观测矩阵和控制矩阵。
2.预测:根据当前状态变量和系统动态模型,预测下一时刻的状态变量。
3.更新:根据观测数据和预测状态变量,利用卡尔曼增益公式更新状态变量和误差矩阵。
4.循环:重复步骤2和步骤3,直至预测精度满足要求或达到预测时间范围。
以卫星导航定位为例,假设卫星受到的加速度噪声和观测噪声分别为a和r,测量到的卫星位置为z。

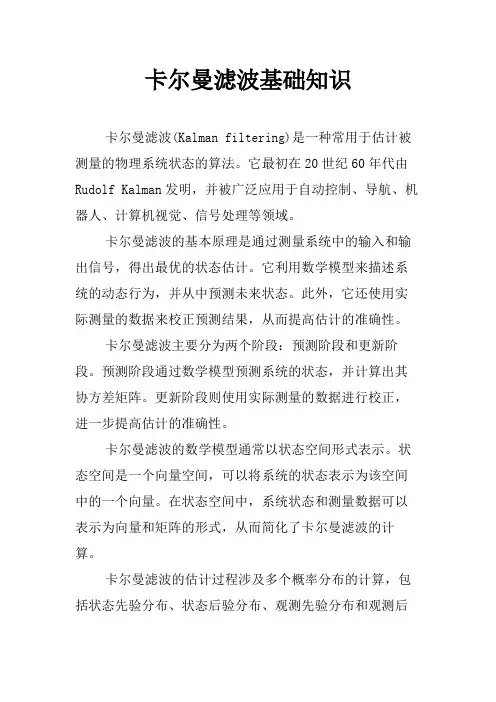

卡尔曼滤波基础知识卡尔曼滤波(Kalman filtering)是一种常用于估计被测量的物理系统状态的算法。
它最初在20世纪60年代由Rudolf Kalman发明,并被广泛应用于自动控制、导航、机器人、计算机视觉、信号处理等领域。
卡尔曼滤波的基本原理是通过测量系统中的输入和输出信号,得出最优的状态估计。
它利用数学模型来描述系统的动态行为,并从中预测未来状态。
此外,它还使用实际测量的数据来校正预测结果,从而提高估计的准确性。
卡尔曼滤波主要分为两个阶段:预测阶段和更新阶段。
预测阶段通过数学模型预测系统的状态,并计算出其协方差矩阵。
更新阶段则使用实际测量的数据进行校正,进一步提高估计的准确性。
卡尔曼滤波的数学模型通常以状态空间形式表示。
状态空间是一个向量空间,可以将系统的状态表示为该空间中的一个向量。
在状态空间中,系统状态和测量数据可以表示为向量和矩阵的形式,从而简化了卡尔曼滤波的计算。
卡尔曼滤波的估计过程涉及多个概率分布的计算,包括状态先验分布、状态后验分布、观测先验分布和观测后验分布等。
这些分布都可以通过贝叶斯公式进行计算,从而得出最优的状态估计。
卡尔曼滤波具有许多优点,最主要的是它可以通过测量数据自适应地调整估计的精度,因此可以很好地应用于动态和噪声环境下的系统。
此外,它还可以处理多个输入和输出,以及随时间变化的系统参数。
然而,卡尔曼滤波也有一些局限性。
例如,在高噪声环境下,其精度可能会受到限制。
此外,它对测量数据的特性和系统参数的行为做了一些假设,因此可能不适用于某些特殊情况。
在实际应用中,卡尔曼滤波通常需要与其他算法一起使用。
例如,它可以与模糊逻辑、神经网络等算法相结合,以提高估计的精度和鲁棒性。
此外,它还可以与传感器融合技术一起使用,以利用多个传感器的信息,进一步提高估计的准确性。
总之,卡尔曼滤波是一种强大的估计算法,可以应用于各种物理系统,并在自动控制、导航、机器人、计算机视觉、信号处理等领域取得了广泛应用。
卡尔曼滤波数据融合算法首先,我们需要了解卡尔曼滤波算法中的一些重要概念,包括状态、测量、观测方程、状态转移方程和卡尔曼增益。
状态是指需要估计的系统状态,通常用向量x表示。
测量是对系统状态的观测,通常用向量z表示。
观测方程描述了测量和状态之间的关系,可以表示为z=Hx+v,其中H是观测矩阵,v是观测噪声。
状态转移方程描述了系统状态的发展过程,可以表示为x(k+1)=Fx(k)+w,其中F是状态转移矩阵,w是系统噪声。
卡尔曼滤波算法的核心是卡尔曼增益,它通过对系统的状态估计误差和测量噪声的协方差矩阵进行线性组合,得到对系统状态的最优估计。
卡尔曼增益可以表示为K=P(k)H^T(HP(k)H^T+R)^-1,其中P(k)是状态估计误差的协方差矩阵,R是观测噪声的协方差矩阵。
卡尔曼滤波算法主要包括两个步骤:预测和更新。
预测步骤根据系统状态的转移方程,通过对上一时刻的状态估计和系统噪声的预测,得到对当前时刻状态的预测。
预测过程可以表示为x(k,k-1)=Fx(k-1,k-1)和P(k,k-1)=FP(k-1,k-1)F^T+Q,其中Q是系统噪声的协方差矩阵。
更新步骤根据观测方程和预测得到的状态预测,通过对当前时刻的测量和观测噪声的更新,得到对当前时刻状态的更新。
更新过程可以表示为x(k,k)=x(k,k-1)+K(z(k)–Hx(k,k-1))和P(k,k)=(I–KH)P(k,k-1),其中I是单位矩阵。
在数据融合中,卡尔曼滤波算法可以应用于多传感器数据的融合。
通过合理选择观测方程和状态转移方程,以及对系统噪声和观测噪声的建模,可以实现对多传感器数据的最优估计。
总结来说,卡尔曼滤波算法是一种常用的数据融合算法,它通过对系统状态和测量数据进行线性组合,得到对系统状态的最优估计。
卡尔曼滤波算法具有较好的估计性能和实时性,在各种数据融合应用中被广泛应用。
c语言卡尔曼滤波
卡尔曼滤波(Kalman Filtering)是一种递归滤波算法,用于估计动态系统的状态。
它是由卡尔曼(Rudolf E. Kalman)于1960年提出的。
卡尔曼滤波的核心思想是将系统的状态表示为一个高斯分布,并通过不断地观测和更新状态的均值和协方差来最优估计系统的状态。
卡尔曼滤波的过程可以概括为以下几个步骤:
1. 初始化:设定系统的初始状态,包括状态的均值和协方差。
2. 预测:基于系统的动力学模型,预测系统下一时刻的状态。
3. 更新:通过观测数据对预测的状态进行修正,得到更新后的状态。
4. 循环:不断地进行预测和更新步骤,持续估计系统的状态。
在C语言中实现卡尔曼滤波算法,可以按照以下步骤进行:1. 定义状态变量:包括状态的均值和协方差,以及观测变量的噪声方差等。
2. 初始化状态变量:设定初始状态的均值和协方差。
3. 实现预测过程:基于系统的动力学模型,更新状态的均值和协方差的预测值。
4. 实现更新过程:基于观测数据,更新状态的均值和协方差的修正值。
5. 循环进行预测和更新步骤,即可持续估计系统的状态。
具体实现过程中,需要根据实际问题来确定系统的动力学模型
和观测模型,以及状态和观测变量的维度。
同时,还需要注意处理矩阵运算和矩阵的逆等操作。
总结来说,C语言实现卡尔曼滤波可以通过定义状态变量、初
始化状态、实现预测和更新过程来完成。
在实际应用中,还需要根据具体问题进行参数调整和优化,以获得更好的滤波效果。
本文将对卡尔曼滤波算法进行示例解析与公式推导,帮助读者更好地理解该算法的原理和应用。
文章将从以下几个方面展开:一、卡尔曼滤波算法的概念卡尔曼滤波算法是一种用于估计动态系统状态的线性无偏最优滤波算法。
它利用系统的动态模型和观测数据,通过迭代更新状态估计值,实现对系统状态的精确估计。
卡尔曼滤波算法最初是由美国工程师鲁道夫·卡尔曼在20世纪60年代提出,随后得到了广泛的应用和研究。
二、卡尔曼滤波算法的原理1. 状态空间模型在卡尔曼滤波算法中,系统的动态模型通常用状态空间模型表示。
状态空间模型由状态方程和观测方程组成,其中状态方程描述系统的演化规律,观测方程描述观测数据与状态之间的关系。
通过状态空间模型,可以对系统的状态进行预测,并与观测数据进行融合,从而估计系统的状态。
2. 卡尔曼滤波的预测与更新卡尔曼滤波算法以预测-更新的方式进行状态估计。
在预测阶段,利用系统的动态模型和之前时刻的状态估计值,对当前时刻的状态进行预测;在更新阶段,将预测值与观测数据进行融合,得到最优的状态估计值。
通过迭代更新,可以不断优化对系统状态的估计,实现对系统状态的精确跟踪。
三、卡尔曼滤波算法的示例解析以下通过一个简单的例子,对卡尔曼滤波算法进行具体的示例解析,帮助读者更好地理解该算法的应用过程。
假设有一个匀速直线运动的物体,其位置由x和y坐标表示,观测到的位置数据带有高斯噪声。
我们希望利用卡尔曼滤波算法对该物体的位置进行估计。
1. 状态空间模型的建立我们建立物体位置的状态空间模型。
假设物体在x和y方向上的位置分别由状态变量x和y表示,动态模型可以用如下状态方程描述:x(k+1) = x(k) + vx(k) * dty(k+1) = y(k) + vy(k) * dt其中,vx和vy分别为x和y方向的速度,dt表示时间间隔。
观测方程可以用如下形式表示:z(k) = H * x(k) + w(k)其中,z(k)为观测到的位置数据,H为观测矩阵,w(k)为观测噪声。
卡尔曼滤波详解卡尔曼滤波是一种常用的状态估计方法,它可以根据系统的动态模型和观测数据,对系统的状态进行估计。
卡尔曼滤波广泛应用于机器人导航、飞行控制、信号处理等领域。
本文将详细介绍卡尔曼滤波的原理、算法及应用。
一、卡尔曼滤波原理卡尔曼滤波的基本思想是利用系统的动态模型和观测数据,对系统的状态进行估计。
在卡尔曼滤波中,系统的状态被表示为一个向量,每个元素表示系统的某个特定状态量。
例如,一个机器人的状态向量可能包括机器人的位置、速度、方向等信息。
卡尔曼滤波的基本假设是系统的动态模型和观测数据都是线性的,而且存在噪声。
系统的动态模型可以表示为:x(t+1) = Ax(t) + Bu(t) + w(t)其中,x(t)表示系统在时刻t的状态向量,A是状态转移矩阵,B是控制矩阵,u(t)表示外部控制输入,w(t)表示系统的过程噪声。
观测数据可以表示为:z(t) = Hx(t) + v(t)其中,z(t)表示系统在时刻t的观测向量,H是观测矩阵,v(t)表示观测噪声。
卡尔曼滤波的目标是根据系统的动态模型和观测数据,估计系统的状态向量x(t)。
为了达到这个目标,卡尔曼滤波将状态估计分为两个阶段:预测和更新。
预测阶段:根据系统的动态模型,预测系统在下一个时刻的状态向量x(t+1)。
预测的过程可以表示为:x^(t+1|t) = Ax^(t|t) + Bu(t)其中,x^(t|t)表示在时刻t的状态向量的估计值,x^(t+1|t)表示在时刻t+1的状态向量的预测值。
卡尔曼滤波还需要对状态的不确定性进行估计,这个不确定性通常用协方差矩阵P(t)表示。
协方差矩阵P(t)表示状态向量估计值和真实值之间的差异程度。
预测阶段中,协方差矩阵也需要进行更新,更新的过程可以表示为:P(t+1|t) = AP(t|t)A' + Q其中,Q表示过程噪声的协方差矩阵。
更新阶段:根据观测数据,更新状态向量的估计值和协方差矩阵。
更新的过程可以表示为:K(t+1) = P(t+1|t)H'(HP(t+1|t)H' + R)^-1x^(t+1|t+1) = x^(t+1|t) + K(t+1)[z(t+1) - Hx^(t+1|t)]P(t+1|t+1) = (I - K(t+1)H)P(t+1|t)其中,K(t+1)表示卡尔曼增益,R表示观测噪声的协方差矩阵,I是单位矩阵。
一、概述卡尔曼滤波是一种用于估计系统状态的递归滤波算法,由哈罗德·卡尔曼在1960年提出。
卡尔曼滤波广泛应用于控制系统、导航系统、信号处理等领域。
协方差矩阵是卡尔曼滤波中的关键概念,它用于描述系统状态变量之间的相关程度。
本文将主要讨论卡尔曼滤波中的协方差矩阵的计算方式。
二、卡尔曼滤波概述卡尔曼滤波是一种通过融合系统动态模型和实际测量值来估计系统状态的算法。
它通过不断地更新状态的估计值,并且考虑测量噪声,能够有效地提高状态估计的准确性。
卡尔曼滤波基本思想可以用以下步骤来概括:1. 预测:根据系统的动态模型,预测下一个时刻的状态值和协方差矩阵。
2. 更新:根据实际的测量值,使用贝叶斯定理,将预测值和测量值进行融合,得到最优的状态估计值和协方差矩阵。
三、协方差矩阵协方差矩阵是描述多维随机变量之间相关关系的矩阵。
在卡尔曼滤波中,协方差矩阵描述了系统状态变量之间的相关程度,它是卡尔曼滤波的核心概念之一。
协方差矩阵的计算方式主要包括以下几种:1. 离散时间卡尔曼滤波中的协方差矩阵计算方式2. 连续时间卡尔曼滤波中的协方差矩阵计算方式3. 非线性卡尔曼滤波中的协方差矩阵计算方式下面将对以上几种计算方式进行详细介绍。
四、离散时间卡尔曼滤波中的协方差矩阵计算方式离散时间卡尔曼滤波是一种适用于离散时间系统的卡尔曼滤波算法,在实际应用中常常用于传感器数据处理、控制系统等。
在离散时间卡尔曼滤波中,协方差矩阵的计算方式可以通过以下步骤来实现:1. 预测协方差矩阵:根据系统的动态模型和上一时刻的协方差矩阵,通过卡尔曼滤波的预测步骤可以得到下一个时刻的预测协方差矩阵。
2. 更新协方差矩阵:根据实际的测量值和预测的状态估计值,利用卡尔曼滤波的更新步骤,可以得到更新后的协方差矩阵。
离散时间卡尔曼滤波中的协方差矩阵计算方式主要依赖于系统的状态转移矩阵和测量矩阵,通过不断的状态预测和状态更新,可以逐步更新协方差矩阵,从而得到最优的状态估计结果。
Kalman_Filter(float Gyro,float Accel)
{
Angle+=(Gyro - Q_bias) * dt;
Pdot[0]=Q_angle - PP[0][1] - PP[1][0];
Pdot[1]= - PP[1][1];
Pdot[2]= - PP[1][1];
Pdot[3]=Q_gyro;
PP[0][0] += Pdot[0] * dt;
PP[0][1] += Pdot[1] * dt;
PP[1][0] += Pdot[2] * dt;
PP[1][1] += Pdot[3] * dt;
Angle_err = Accel - Angle;
PCt_0 = C_0 * PP[0][0];
PCt_1 = C_0 * PP[1][0];
E = R_angle + C_0 * PCt_0;
K_0 = PCt_0 / E;
K_1 = PCt_1 / E;
t_0 = PCt_0;
t_1 = C_0 * PP[0][1];
PP[0][0] -= K_0 * t_0;
PP[0][1] -= K_0 * t_1;
PP[1][0] -= K_1 * t_0;
PP[1][1] -= K_1 * t_1;
Angle += K_0 * Angle_err;
Q_bias += K_1 * Angle_err;
Gyro_x = Gyro - Q_bias;
}
首先是卡尔曼滤波的5个方程:
-=--+(1)先验估计
X k k AX k k Bu k
(|1)(1|1)()
-=--+(2)协方差矩阵的预测(|1)(1|1)'
P k k AP k k A Q
()(|1)'/(|1)')
Kg k P k k H HP k k H R =--+(3)计算卡尔曼增益 (|)(|1)()(()(|1))
X k k X k k Kg k Z k HX k k =-+--(4)进行修正 5个式子比较抽象,现在直接用实例来说:
一、卡尔曼滤波第一个式子
对于角度来说,我们认为此时的角度可以近似认为是上一时刻的角度值加上上一时刻陀螺仪测得的角加速度值乘以时间,因为d dt θω=⨯,角度微分等于时间的微分乘以角速度。
但是陀螺仪有个静态漂移(而且还是变化的),静态漂移就是静止了没有角速度然后陀螺仪也会输出一个值,这个值肯定是没有意义的,计算时要把它减去。
由此我们得到了当前角度的预测值Angle
Angle=Angle+(Gyro - Q_bias) * dt;
其中等号左边Angle 为此时的角度,等号右边Angle 为上一时刻的角度,Gyro 为陀螺仪测的角速度的值,dt 是两次滤波之间的时间间隔,我们的运行周期是4ms 或者6ms 。
同时 Q_bias 也是一个变化的量。
但是就预测来说认为现在的漂移跟上一时刻是相同的,即
Q_bias=Q_bias
将上面两个式子写成矩阵的形式
1_01_0 Angle
dt Angle
dt
Q bias Q bia o s Gyr -=+ 得到上式,这个式子对应于卡尔曼滤波的第一个式子
(|1)(1|1)()X k k AX k k Bu k -=--+
()|1X k k -为2维列向量
_Angle Q bias ,A 为2维方阵101dt -,()|-11X k k -为2维列向量
_Angle Q bias
,B 为2维列向量0dt ,()u k 为Gyro 二、卡尔曼滤波第二个式子
接着是预测方差阵的预测值,这里首先要给出两个值,一个是漂移的噪声,(|)(|1)P k k I Kg k H P k k =--(())(5)更新协方差阵
一个是角度值的噪声,(所谓噪声就是数据的方差值)
(|1)(1|1)'P k k AP k k A Q -=--+
这里的Q 为向量_Angle Q bias
的协方差矩阵,即cov(Angle,Angle)cov(Q_bias,Angle)cov(Angle,Q_bias)cov(Q_bias,Q_bias), 因为漂移噪声和角度噪声是相互独立的,则cov(Angle,Q_bias)0=。
又由性质可知cov(,)()x x D x =即方差,所以得到的矩阵如下
D(Angle)
00D(Q_bias),这里的两个方差值是开始就给出的常数
程序中的定义如下
float Q_angle=;
float Q_gyro=;
接着是这一部分 A P(k-1|k-1) A’,其中的(P (k-1)|P(k-1))为上一时刻的预测方差阵
卡尔曼滤波的目标就是要让这个预测方差阵最小。
其中P(k-1|k-1)设为a b
c d ,第一式已知A 为101dt
则计算A P(k-1|k-1) A’+Q(就是个矩阵乘法和加法,算算吧)结果如下 2.(dt)(Angle)a c dt b dt d D b d dt
c d dt d -⨯-⨯++-⨯-⨯
2.(dt)d 很小为了计算简便忽略不计。
于是得到
(Angle)a c dt b dt D b d dt
c d dt d -⨯-⨯+-⨯-⨯
a,b,c,d 分别和矩阵的P[0][0],P[0][1],P[1][0],P[1][1]
计算过程转化为如下程序,代换即可
Pdot[0]=Q_angle - PP[0][1] - PP[1][0];
Pdot[1]= - PP[1][1];
Pdot[2]= - PP[1][1];/
Pdot[3]=Q_gyro;
PP[0][0] += Pdot[0] * dt;
PP[0][1] += Pdot[1] * dt;
PP[1][0] += Pdot[2] * dt;
PP[1][1] += Pdot[3] * dt;
三,这里是卡尔曼滤波的第三个式子
Kg(k)= P(k|k-1) H’ / (H P(k|k -1) H’ + R) ……… (3)01k k H 10[0][0]
[1][0]P P 0
1K K ...注意这个是加速度计算出来的角度
Angle_err = Accel - Angle;
对应程序如下
Angle += K_0 * Angle_err;
Q_bias += K_1 * Angle_err;
同时为了PID 控制还有下次的使用把角速度算出来了
Gyro_x = Gyro - Q_bias;
五,最后一步对矩阵P 进行更新,因为下一次滤波时要用到
PP[0][0] -= K_0 * t_0;
PP[0][1] -= K_0 * t_1;
PP[1][0] -= K_1 * t_0;
PP[1][1] -= K_1 * t_1;
P(k|k)=(I-Kg(k) H )P(k|k-1) ……… (5)//跟预测方差阵
这个很简单,矩阵带进去算就行了
六,总结
卡尔曼滤波一共只需要给很少的初始值量,
float Q_angle=;
float Q_gyro=;
还有float R_angle=;
以及系统的初始量angle还有Q_bias
还有预测误差矩阵P,程序里给的是0(数组)
理论上由于卡尔曼滤波是迭代的算法,当时间充分长以后。
滤波估值将与初始值的选取无关。
但是实际上并不是如此,比如测量方差值一直在变化。
