军事理论教程94方式和设备的技术水平空前提升，为指挥员在全时域、大空域构建“千里眼”和“顺风耳”，能适时、准确、全方位地提供各种信息，做到“知己知彼”，为实时采取相应对策提供了可靠的依据，为克敌制胜创造有利的条件。

侦察监视技术是指在全时空内用于发现、区分、识别、定位、监视和跟踪目标所采用的技术。

一、侦察监视的工作过程及分类（一）侦察监视的工作过程侦察监视是军队为获取敌情、地形及其他有关作战情报而进行的活动，其目的是探测目标信息。

整个探测过程可分为六个阶段：发现、区分、识别、定位、监视和跟踪。

发现，即发现目标，确定目标位置。

主要是通过目标与背景的对比，或依据目标背景的某些不连续性，将目标从背景中提取出来。

区分，即确定目标的种类。

主要是根据目标的外形和运动特征加以区分。

目标的外形特征对区分目标非常关键，且目标的运动特征也有助于对其进行区分。

识别，即在探测目标过程中，对其进行详细地辨认。

主要是辨别真假、区分敌友及确定种类型号。

定位，即按照一定的精度，探测出目标的位置。

主要包括目标在空间的方位、高度和距离三个要素。

监视，即对目标进行严密的注视和观察。

一般是指利用一定的技术器材，隐蔽地对目标进行监视。

跟踪，即指对运动目标进行不间断的监视。

现代战争中，要想实现对运动目标的跟踪，对技术器材提出了比监视更高的要求。

（二）侦察监视技术的分类侦察监视技术的分类方法多种多样。

根据运载侦察监视技术设备平台的活动区域不同，可分为地（水）面、水下、航空和航天侦察监视四类。

按侦察任务、范围和作用的不同，可分为战略、战役和战术侦察监视三类。

根据实施侦察监视技术的原理的不同，可分为光学、电子和声学侦察监视三类。

二、侦察监视技术现状（一）地面侦察监视技术地面侦察监视，是在陆地上进行的侦察监视行动。

其手段除熟悉的光学侦察外，还有无线电技术侦察、雷达侦察和地面传感器侦察等。

概念窗第 章 军事高技术 9541．无线电技术侦察无线电技术侦察，是指使用无线电技术器材搜集和截收对方无线电信号的侦察。

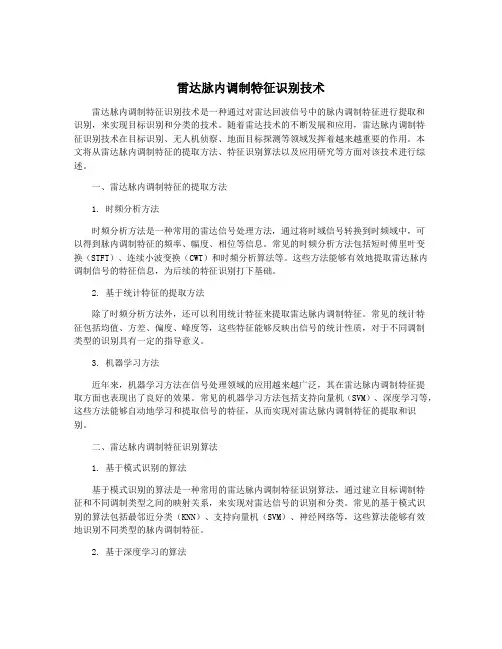

雷达脉内调制特征识别技术雷达脉内调制特征识别技术是一种通过对雷达回波信号中的脉内调制特征进行提取和识别，来实现目标识别和分类的技术。

随着雷达技术的不断发展和应用，雷达脉内调制特征识别技术在目标识别、无人机侦察、地面目标探测等领域发挥着越来越重要的作用。

本文将从雷达脉内调制特征的提取方法、特征识别算法以及应用研究等方面对该技术进行综述。

一、雷达脉内调制特征的提取方法1. 时频分析方法时频分析方法是一种常用的雷达信号处理方法，通过将时域信号转换到时频域中，可以得到脉内调制特征的频率、幅度、相位等信息。

常见的时频分析方法包括短时傅里叶变换（STFT）、连续小波变换（CWT）和时频分析算法等。

这些方法能够有效地提取雷达脉内调制信号的特征信息，为后续的特征识别打下基础。

2. 基于统计特征的提取方法除了时频分析方法外，还可以利用统计特征来提取雷达脉内调制特征。

常见的统计特征包括均值、方差、偏度、峰度等，这些特征能够反映出信号的统计性质，对于不同调制类型的识别具有一定的指导意义。

3. 机器学习方法近年来，机器学习方法在信号处理领域的应用越来越广泛，其在雷达脉内调制特征提取方面也表现出了良好的效果。

常见的机器学习方法包括支持向量机（SVM）、深度学习等，这些方法能够自动地学习和提取信号的特征，从而实现对雷达脉内调制特征的提取和识别。

二、雷达脉内调制特征识别算法1. 基于模式识别的算法基于模式识别的算法是一种常用的雷达脉内调制特征识别算法，通过建立目标调制特征和不同调制类型之间的映射关系，来实现对雷达信号的识别和分类。

常见的基于模式识别的算法包括最邻近分类（KNN）、支持向量机（SVM）、神经网络等，这些算法能够有效地识别不同类型的脉内调制特征。

2. 基于深度学习的算法深度学习作为一种新兴的机器学习方法，近年来在雷达脉内调制特征识别领域也得到了广泛的应用。

通过构建深层神经网络模型，可以实现对雷达信号的特征提取和识别，提高了识别的准确性和鲁棒性。

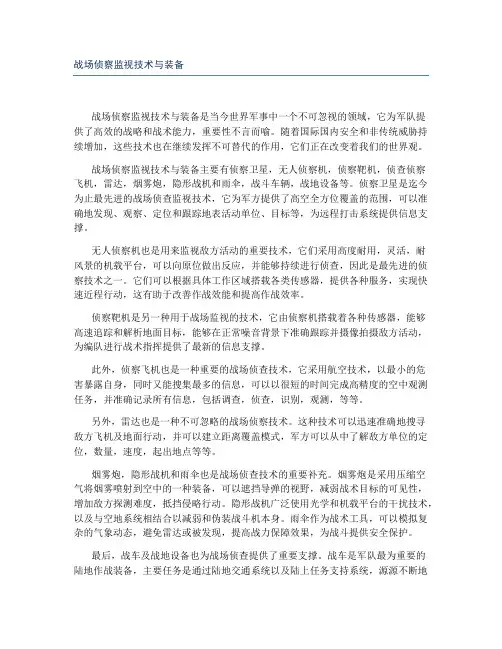

战场侦察监视技术与装备战场侦察监视技术与装备是当今世界军事中一个不可忽视的领域，它为军队提供了高效的战略和战术能力，重要性不言而喻。

随着国际国内安全和非传统威胁持续增加，这些技术也在继续发挥不可替代的作用，它们正在改变着我们的世界观。

战场侦察监视技术与装备主要有侦察卫星，无人侦察机，侦察靶机，侦查侦察飞机，雷达，烟雾炮，隐形战机和雨伞，战斗车辆，战地设备等。

侦察卫星是迄今为止最先进的战场侦查监视技术，它为军方提供了高空全方位覆盖的范围，可以准确地发现、观察、定位和跟踪地表活动单位、目标等，为远程打击系统提供信息支撑。

无人侦察机也是用来监视敌方活动的重要技术，它们采用高度耐用，灵活，耐风景的机载平台，可以向原位做出反应，并能够持续进行侦查，因此是最先进的侦察技术之一。

它们可以根据具体工作区域搭载各类传感器，提供各种服务，实现快速近程行动，这有助于改善作战效能和提高作战效率。

侦察靶机是另一种用于战场监视的技术，它由侦察机搭载着各种传感器，能够高速追踪和解析地面目标，能够在正常噪音背景下准确跟踪并摄像拍摄敌方活动，为编队进行战术指挥提供了最新的信息支撑。

此外，侦察飞机也是一种重要的战场侦查技术，它采用航空技术，以最小的危害暴露自身，同时又能搜集最多的信息，可以以很短的时间完成高精度的空中观测任务，并准确记录所有信息，包括调查，侦查，识别，观测，等等。

另外，雷达也是一种不可忽略的战场侦察技术。

这种技术可以迅速准确地搜寻敌方飞机及地面行动，并可以建立距离覆盖模式，军方可以从中了解敌方单位的定位，数量，速度，起出地点等等。

烟雾炮，隐形战机和雨伞也是战场侦查技术的重要补充。

烟雾炮是采用压缩空气将烟雾喷射到空中的一种装备，可以遮挡导弹的视野，减弱战术目标的可见性，增加敌方探测难度，抵挡侵略行动。

隐形战机广泛使用光学和机载平台的干扰技术，以及与空地系统相结合以减弱和伪装战斗机本身。

雨伞作为战术工具，可以模拟复杂的气象动态，避免雷达或被发现，提高战力保障效果，为战斗提供安全保护。

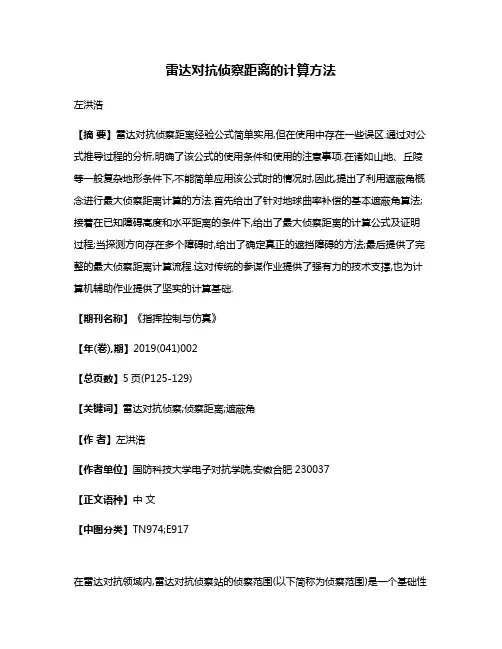

雷达对抗侦察距离的计算方法左洪浩【摘要】雷达对抗侦察距离经验公式简单实用,但在使用中存在一些误区.通过对公式推导过程的分析,明确了该公式的使用条件和使用的注意事项.在诸如山地、丘陵等一般复杂地形条件下,不能简单应用该公式时的情况时,因此,提出了利用遮蔽角概念进行最大侦察距离计算的方法.首先给出了针对地球曲率补偿的基本遮蔽角算法;接着在已知障碍高度和水平距离的条件下,给出了最大侦察距离的计算公式及证明过程;当探测方向存在多个障碍时,给出了确定真正的遮挡障碍的方法;最后提供了完整的最大侦察距离计算流程.这对传统的参谋作业提供了强有力的技术支撑,也为计算机辅助作业提供了坚实的计算基础.【期刊名称】《指挥控制与仿真》【年(卷),期】2019(041)002【总页数】5页(P125-129)【关键词】雷达对抗侦察;侦察距离;遮蔽角【作者】左洪浩【作者单位】国防科技大学电子对抗学院,安徽合肥230037【正文语种】中文【中图分类】TN974;E917在雷达对抗领域内,雷达对抗侦察站的侦察范围(以下简称为侦察范围)是一个基础性问题,它是确定侦察站部署位置的一个关键性因素。

简单地说,侦察范围是雷达对抗侦察站各个方向上对目标的最大侦察距离轨迹所围成的区域。

从这个意义出发,侦察范围的确定可等价地转换为在指定方向上最大侦察距离的确定。

通常这个问题的解决有两种方法：一是以接收机的灵敏度为依据,忽略电磁波在传输过程中的大气衰减、地面海平面的反射以及接收机系统损耗等因素的影响,利用简单侦察方程,计算确定出最大侦察距离,如文献[1]、[2]中所述:(1)式中，Pt为雷达发射功率;Gt为雷达发射天线增益;Gr为侦察天线增益;Prmin为最小可检测信号功率;λ为波长。

二是利用直达波传播视线距离计算的经验公式,如文献[3]所述:(2)该公式在超短波通信、雷达探测等直达波领域内同样适用。

实际的侦察距离为D=min(D1,D2)(3)通常D1>D2,所以下文主要针对公式(2)在应用中所产生的问题展开讨论。

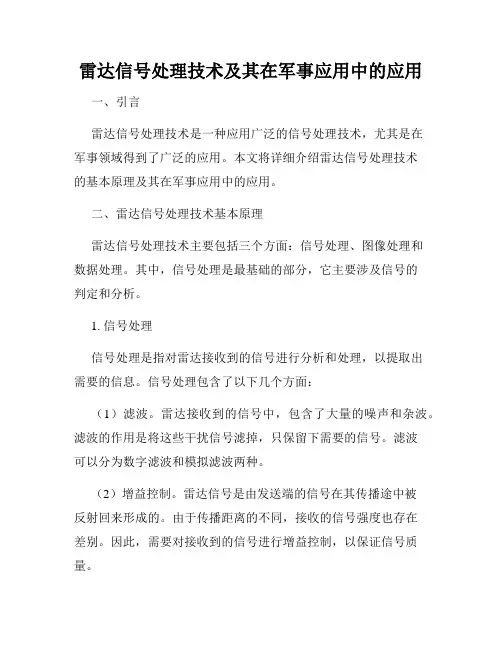

雷达信号处理技术及其在军事应用中的应用一、引言雷达信号处理技术是一种应用广泛的信号处理技术，尤其是在军事领域得到了广泛的应用。

本文将详细介绍雷达信号处理技术的基本原理及其在军事应用中的应用。

二、雷达信号处理技术基本原理雷达信号处理技术主要包括三个方面：信号处理、图像处理和数据处理。

其中，信号处理是最基础的部分，它主要涉及信号的判定和分析。

1. 信号处理信号处理是指对雷达接收到的信号进行分析和处理，以提取出需要的信息。

信号处理包含了以下几个方面：（1）滤波。

雷达接收到的信号中，包含了大量的噪声和杂波。

滤波的作用是将这些干扰信号滤掉，只保留下需要的信号。

滤波可以分为数字滤波和模拟滤波两种。

（2）增益控制。

雷达信号是由发送端的信号在其传播途中被反射回来形成的。

由于传播距离的不同，接收的信号强度也存在差别。

因此，需要对接收到的信号进行增益控制，以保证信号质量。

（3）自适应滤波。

自适应滤波是一种用于抑制噪声干扰的有效方法。

它可以针对不同类型的噪声干扰进行优化，提高分析的准确性。

（4）脉冲压缩。

脉冲压缩是一种信号处理方法，主要用于提高雷达信号的分辨率。

脉冲压缩可以使信号的带宽变窄，从而提高信号分辨率。

2. 图像处理图像处理是指对雷达返回的数据进行处理，生成对应的图像。

雷达图像处理主要包含以下几个方面：（1）目标检测。

目标检测是指对雷达图像中的目标进行识别和检测。

目标检测可以分为单目标检测和多目标检测两种。

（2）目标跟踪。

目标跟踪是指对雷达图像中的目标进行跟踪和预测。

目标跟踪可以分为单目标跟踪和多目标跟踪两种。

（3）目标识别。

目标识别是指对雷达图像中的目标进行分类识别。

目标识别可以分为有监督学习和无监督学习两种。

3. 数据处理数据处理是指对雷达返回的原始数据进行处理，以得到需要的信息。

在雷达数据处理中，采用的主要技术有以下几个：（1）多普勒处理。

多普勒处理是一种用于处理由目标运动引起的频移的方法。

它可以将雷达接收到的信号分解成多个频率分量，从而提取出目标的运动状态。

电子技术 • Electronic Technology96 •电子技术与软件工程 Electronic Technology & Software Engineering 【关键词】雷达侦察设备 脉内调频信号 瞬时测频 特征分析法雷达侦察是指使用雷达设备，对反射电磁波的目标进行侦察。

主要用于发现和识别飞机、舰船、导弹、卫星等目标，并测定其位置、速度和轨迹等。

因能够反射电磁波的目标较多，雷达侦察设备对脉内调频信号的分选识别效果也引发了广泛重视，能否实现目标识别、进行通信干扰，也对相关技术提出了高要求。

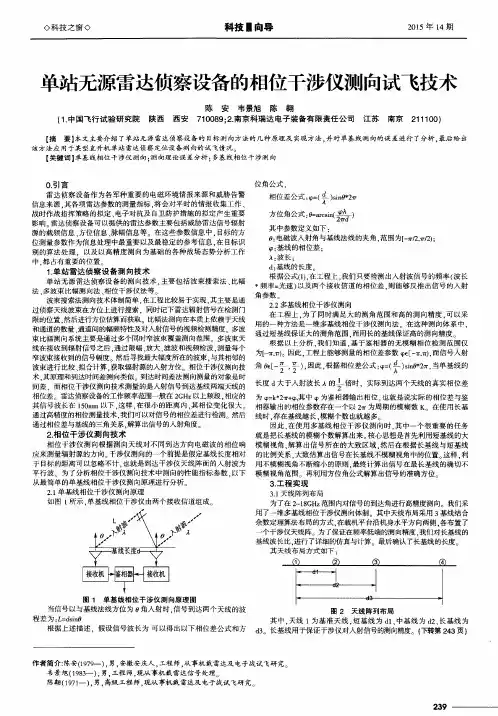

1 瞬时测频技术瞬时测频技术是最早应用于雷达侦察活动的技术之一，其主要工作原理为相位比较，能够大范围进行脉内调频信号的拦截。

20世纪后期开始用于电子情报侦察、雷达告警等作业中。

以瞬时测频技术为依托的工作设备，结构简单、灵敏度高，分辨率也较理想。

瞬时测频技术的核心设备为瞬时测频接收机、鉴相器。

鉴相器一般为微波式，以实现目标信号的有效捕捉，其拓扑结构为功分器、90° 电桥、检波器与差分放大器。

在实际工作中，雷达设备的天线信号功率不完全相同，前端天线传输至输入端a 点的信号功率为：Ea=2A ，功分器对其进行处理，使其与信号来源的相位趋于一致，加工后功率为Eb=A 。

对Ea 、Eb 的特征进行匹配分析，如果信号来源为目标接受信号，二者一般是接近或一致的。

如果信号来源为未知方，处理后的结果则体现出与Ea 明显不同的特点，可进行读取或干扰。

瞬时测频技术的发展又催生了振荡器注定锁相技术，该技术强调在固定空间内进行作业，实现功率分析、波束扫描和控制。

振动器模型是振荡器注定锁相技术的基础，借助模型，可以建立若干固定位置天线组成的振荡器阵列，阵列负责收集脉内调频信号，并输出其雷达侦察设备对脉内调频信号分选识别方法文/郑卉卉相位关系注入锁定振荡器，振荡器根据注入的信息进行频率测定和复制，在对其进行频率转换，了解信号内容，复制的信号则能对原信号进行加强或干扰。

••雷达英文缩略语“RADAR”的音译，全称为“radio detection and ranging”，原意是“无线电探测和定位”。

利用电磁波发现目标并测定其位置、速度和其他特征的电子信息设备。

典型的雷达主要由同步器、激励器、发射机、收发开关、天线、接收机、信号处理器、终端显示控制设备和电源等组成。

它向空间定向发射电磁波并接收目标反射的回波信号来探测目标。

通过测定电磁波从雷达到目标，又经目标反射回雷达的传播时间来确定目标的距离；利用雷达天线的定向辐射和定向接收特性，测定目标的方位角和仰角，根据目标的距离和仰角计算目标的高度。

雷达通常能够测定目标的方位、距离或方位、距离、高度；有的雷达还能测量目标速度和运动轨迹，判断目标类型、数量等。

按发射的信号形式，可分为脉冲雷达和连续波雷达；按接收信号的性质，分为一次雷达、二次雷达和无源雷达；按架设位置，分为地面雷达、舰艇雷达、机载雷达、系留气球载雷达、飞艇载雷达、弹载雷达和航天雷达等；按技术体制，可分为单脉冲雷达、动目标显示雷达、脉冲压缩雷达、脉冲多普勒雷达、频率捷变雷达、相控阵雷达、三坐标雷达、合成孔径雷达、逆合成孔径雷达、超视距雷达和多基地雷达等；按军事用途，主要有对空情报雷达、导弹制导雷达、炮瞄雷达、弹道导弹预警雷达、战场侦察雷达、地形测绘雷达、航行雷达、防撞雷达、探地雷达、气象雷达、多功能雷达和雷达敌我识别系统等。

雷达具有发现目标距离远、测定目标参数速度快、能全天候工作等特点，是现代战争中一种重要的电子信息设备。

•综合脉冲孔径雷达亦称“稀布阵雷达”。

应用数字技术综合形成天线波束与测距脉冲的雷达。

可形成多个波束搜索和探测空中多个目标，并能同时对目标进行跟踪。

综合脉冲孔径雷达角分辨力高，反电子侦察反干扰能力强，反隐身性能较好，对架设场地要求不高，天线单元构造简单、易于伪装，具有较好的抗轰炸性能；但信号处理技术较复杂。

•超宽带雷达探测信号的相对频带宽度（信号的瞬时带宽与其中心频率之比）大于25%的雷达。

《地波雷达合成孔径探测技术研究》篇一一、引言地波雷达合成孔径探测技术是一种重要的雷达探测技术，其应用领域广泛，包括地质勘探、地形测绘、军事侦察等。

该技术利用地波雷达的合成孔径原理，实现对目标的精确探测和成像。

本文将介绍地波雷达合成孔径探测技术的基本原理、技术特点、应用场景及存在的问题，并对相关研究进行深入探讨。

二、地波雷达合成孔径探测技术基本原理地波雷达合成孔径探测技术是通过在地面上布置多个雷达天线单元，形成一个虚拟的合成孔径，实现对目标的探测和成像。

该技术利用雷达信号的相位差和振幅变化，对不同位置的回波信号进行相位补偿和振幅加权，从而得到高分辨率的图像。

三、技术特点地波雷达合成孔径探测技术具有以下特点：1. 高分辨率：通过合成孔径原理，实现对目标的精细探测和成像。

2. 广覆盖：可在较宽的范围内对目标进行连续探测和成像。

3. 抗干扰能力强：能有效抑制外界干扰，提高信噪比。

4. 数据处理复杂度高：需要经过复杂的信号处理和图像处理，以获得高精度的结果。

四、应用场景地波雷达合成孔径探测技术在多个领域得到广泛应用，主要包括：1. 地质勘探：用于探测地下矿产资源、地质构造等。

2. 地形测绘：用于高精度地形测绘、地貌调查等。

3. 军事侦察：用于战场侦察、目标探测与跟踪等。

五、研究现状与存在问题目前，地波雷达合成孔径探测技术的研究已取得了一定的成果，但仍存在一些问题，如数据处理复杂度高、对环境敏感等。

此外，在雷达信号处理、抗干扰能力等方面仍有待进一步提高。

为了解决这些问题，研究者们不断探索新的技术和方法，如采用更先进的信号处理算法、优化雷达天线布局等。

六、技术研究进展及发展趋势为了进一步提高地波雷达合成孔径探测技术的性能，研究者们不断进行技术创新和改进。

未来，该领域的研究将主要集中在以下几个方面：1. 信号处理算法优化：通过改进信号处理算法，提高数据处理速度和精度，降低复杂度。

2. 雷达天线布局优化：通过优化雷达天线布局，提高探测精度和覆盖范围。

雷达的“四抗”技术简评2009年第1期电子工程17雷达的”四抗”技术简评张宣卫(南京长江电子信息产业集团有限公司,南京210037)摘要:概要地评述了作为现代武器系统中的一个关键探测设备——雷达所受到的”四大威胁”及所采取的“四抗”技术,所提及的技术有相当部分是对空情报雷达所采用的.关键词:”四大威胁”;”四抗”技术RadarS’’FourResistance’’TechniqueZHANGXuan—wei(NanjingChangjiangElectronicsGroupCo.,Ltd.,Nanjing210037)Abstract:Radarisakeysensorinmodemweaponsystem,butithassuffered”fourthreat”.Thispaperdescr ibes“fourresistance”techniqueappliedinradar.amongmentionedtechniquesmostaresuitbleforairdefense surveillanceradar.Keywords:”Fourthreat”;”fourresistance’’technique1引言随着电子技术的高速发展和信息化时代的到来,在现代的高科技战争中,雷达受到了”四大威胁”:综合电子干扰,反辐射导弹的攻击,隐身目标的攻击和低空/超低空目标的突防.这些威胁大大降低了雷达的有效性.面对这种严重情况,世界各国均有许多科研人员在从事研究和开发各种新技术,来实现雷达的”四抗”性能,使其有效性能和生存得到保障.2对抗综合电子干扰的措施2.1概述雷达自发明以来,已成为战场上获取来袭目标情报,控制和指挥武器进行打击敌方目标的重要设备.随之而来的电子对抗由于其在现代战争中的重大作用,已使它成为电子技术科学中的一个重要学科.电子对抗是在可利用的电磁频谱范围内的信号和武器装备争取战争胜利的对抗行动.敌对双方利用电磁频谱主要就是为了发射和接收电磁频谱,因而电子对抗的主要技术是侦察和干扰(包括欺骗),而雷达的反电子干扰则是与之针锋相对的反侦察和反干扰,其目的是控制电磁频谱以削弱,破坏敌方的作战能力.有定义电子战为敌我双方利用无线电电子装备或器材进行的电磁信息战争,电子战包括电子对抗和电子反对抗.美国雷达和电子战专家D.C.Schteher在2O世纪末所着的《信息时代的电子战》一书中明确地提出了关于电子战的新概念.在术语中以”电子攻击”取代以前的”电子对抗”;以”电子防护”取代以前的”电子反对抗”;以”电子战支援”取代以前的”电子战支援措施”.其定义分别如下:”电子战”是涉及使用电磁和定向能量控制电磁频谱或攻击敌人的任何军事行动.电子战中主要有三个部分:”电子攻击”,”电子防护”和”电子战支援”.“电子攻击”是利用电磁和定向能量攻击敌方人员,设施或设备,达到削弱,压制或摧毁敌方战斗能力的目的.”电子防护”是我方或敌方在使用削弱,压制或摧毁战斗能力的电子战中,对我方人员,设施和设备采用的防护行动.”电子战支援”系在电子战中由作战指挥官派遣或直接控制的搜索行动,用于对有意图和无意图辐射源的截获,识别和定位.从以上定义中可知,雷达反综合干扰仅是现l8电子工程代电子战的一小部分,现代电子战已不是仅由一个雷达专业技术所能胜任的,而是需要由各种专业技术协同完成,并且也不仅仅是一些装备对抗的专业技术的应用,更是一种军事行为.这里就不作进一步讨论.2.2对雷达的侦察和干扰对雷达实施侦察,主要就是为了截获多种雷达的信号,首先是对雷达辐射源进行定位,并进一步测量其各种工作参数.除了载频,脉冲重复频率(或重复周期),脉冲宽度,天线扫描速度或周期等基本参数外,还能测出脉内调制信号,以及各种参数变化的情况.尔后根据已掌握的雷达信号先验信息和知识判断该雷达的功能,工作状态和威胁程度,并将各种信号处理的结果提供给干扰机和其它有关设备,进而施以强度高,自适应能力强的电子干扰等,使雷达降低甚至丧失探测目标的能力.早期对雷达的干扰采取的方法是投放箔条无源干扰形成干扰走廊,以掩护进攻的机群.而在现代电子战中则是施放有源干扰,包括瞄准式,阻塞式,扫频式的压制性干扰和欺骗性干扰,使雷达无法检测出敌方目标回波.随着数字射频储频技术的发展,侦察设备能达到快速测频和分析脉冲调制波形并施以各种干扰手段,使雷达更易受到干扰.这种干扰被称为是对雷达的”软杀伤”. 2.3雷达的反干扰技术早在二十世纪七十年代中期,国外就提出了雷达的一百五十多种抗干扰技术措施.这些技术措施按雷达的组成部分,分别在发射,天线,接收, 信号处理各分系统中和总体中加以实施.随着技术发展和电子战需要,雷达反干扰要求已成为雷达系统性能中的一个重要的因素,在雷达产品设计中采用有关技术予以实施.雷达的反干扰功能,模式和波形都可通过软件来实现.2.3.1低截获概率雷达要使雷达不受干扰,首先是要确保雷达不被侦察到.由雷达方程’可知,雷达所收到目标回波的信号功率与其至目标的距离的四次方成反比;而侦察接收机所截获的雷达信号功率则与其至雷达距离的二次方成正比.因而,携带侦察接收机的目标一般均不容易被雷达发现而完成侦察雷达的任务.这种侦察接收机又称为截获接收机,其兼有电子支援接收机,雷达告警接收机和电子智能接收机的能力.针对此种情况,近年来,雷达采用了低截获概率技术(主要为低峰值功率,宽频带,频率捷变等),使这种雷达不易为侦察接收机所截获.能探测到目标最大作用距离大于目标上所携带的拦截接收机能截获雷达信号最大截获距离的雷达被称为低截获概率雷达.低截获概率雷达的天线发射方向图必须使用低副瓣,甚至超低副瓣电平,达一45分贝;天线的带宽尽可能宽,因其确定了雷达的工作范围.采用不同极化调制及采用相控阵列天线技术(能控制多种工作模式的不同扫描波束形状)或采用数字波束形成技术均可降低雷达被截获的概率.采用低峰值功率的信号.一些低截获概率的发射机采用了连续波信号,对脉冲信号则采用了脉冲压缩技术,其进行调制的形式有:线性,非线性调频,相位编码调制,跳频(频率编码)调制,相位编码和频率编码相结合的调制和随机信号调制.该技术的目标是在空度比达到100%时,仍能达到对目标具有一定距离,速度精度和分辨率要求.对发射机也可实施功率管理,以获得低截获概率的性能,使功率仅满足对适当距离和一定雷达截面积的目标所需的检测要求.当然极端情况也可以赋以”静默”.扩展频段,采用频率捷变雷达组网等技术也可用来降低雷达被截获的概率.国外已应用低截获概率雷达系统的有:连续波调频战术导航低截获概率雷达PilotMK3,改进后的Scout雷达;用于直升机,巡航导弹及各种飞机上的高度计,GRA-2000低截获概率雷达高度计,PA-5429脉冲机载雷达高度计,AHV-2100数字雷达高度计;着陆系统AN/SPN-46PALS;低截获概率的地基系统,HARD-3D,Pointe雷达,”寂静”海用雷达CRM一100;低截获机载雷达,AN/ APS一147多模雷达,AN/APQ.181低截获雷达,AN/ APG-77多模战术雷达;反舰巡航导弹和鱼雷中所用的导引头.应指出,有些应用了一些上述的降低截获概率技术的雷达,如弹道导弹预警系统(BMEWS),铺路爪相控阵预警系统(A WACS)雷达,空中航路监视雷达(ARSR-4)都不属于低截获概率雷达.2.3.2发射机发射机部分主要是在调制波形,功率和频率方面实施反干扰技术,包括降低脉冲峰值功率.张宣卫:雷达的”四抗”技术简评19采用各种脉冲调制波形,脉冲压缩技术,如调频,跳频编码,二相码,四相码,多相码,脉冲串等.提高脉冲平均功率及对功率实施管理.采用频率捷变,脉冲重复频率捷变,频率分集,双频段工作和工作在较高的频段上等.2.3.3天线高增益,低副瓣,利用目标的极化特性采用极化匹配技术,使信号比或信干比达到最大.采用副瓣对消或副瓣匿影技术,达到反副瓣干扰和欺骗干扰.采用相控阵天线,能在发射波束达到自适应调零时,避开干扰方向.能实现多波束技术以及多种模式波束.对天线副瓣电平的要求应由雷达抗干扰要求来定,即由副瓣的自卫距离和主瓣的自卫距离之比来决定.若副瓣电平达不到所要求的值,则雷达的生存会面临威胁;若副瓣电平冗余过大,虽增加了并不要求的旁瓣自卫距离,但展宽了主波束的宽度和降低了天线增益,从而引起雷达测角精度变差,威力下降.2.3.4接收机在目前接收机中均加有杂波分析和发射选择的装置,用以分析干扰的信号,找出干扰发射频谱的凹口,以控制频率源作捷变频.选择最低干扰电平所对应的频率用作雷达的工作频率,从而有效地对抗脉冲干扰,瞄准式杂波和非均匀性阻塞干扰.而早就推广应用的宽限窄电路(宽带放大一限幅和窄带放大一滤波电路),则能有效地对抗宽频带窄脉冲的干扰.对抗无源干扰,则采用动目标接收机,它除了能消除敌方所施放的箔条(片)干扰外,还能对地物固定目标,气象杂波(云,雨等)干扰及海杂波等起到一定的抑制作用.为了对抗积极干扰以及地物,气象,海浪等杂波引起的对接收机电路的过载,还采用了瞬时自动增益控制电路,近程增益控制电路和对数放大器等措施.2.3.5信号处理动目标接收机,自适应波束置零,工作模式的控制,脉内信号各种调制波形控制和脉冲压缩及虚拟极化实现等均离不开信号处理.通过控制门限电平的恒虚警技术,杂波图,动目标检测技术和脉冲多普勒技术,由于增加了信号相参积累时间因而提高了信杂比.其它应用技术尚有检测前跟踪技术,信息和数据融合技术等.2.3.6其它体制雷达及技术在其它体制雷达中,均充分考虑了对抗干扰的功能,如连续波雷达,宽带雷达,多基地雷达,无源雷达,激光雷达,稀布阵综合脉冲孔径雷达,相控阵雷达.相控阵雷达是一种多功能体制的雷达,能灵活地控制天线波束和工作模式,具有很好的抗干扰性能.这之中的无源雷达,已在实战中取得很大的成功.无源雷达由于不发射信号,只是靠大量接收和处理信号来探测目标,获取目标信号,其隐蔽性,抗干扰性好,并具有反隐身的性能.根据探测目标时所利用的辐射源位置的不同,无源雷达的定值分二类:一类是利用目标本身所辐射的信号来定位,另一类则是利用目标受外辐射源照射所产生的散射信号来定位.前者是国外现役的无源雷达的主要类型,目标的辐射源可以是雷达,干扰,通信设备所发射的信号,甚至是辐射的热量. 国外现有的无源雷达主要类型有:捷克生产的”塔玛拉”系统及其改进型”薇拉”系统;美国生产的AN/TRQ一109移动式无源系统和乌克兰生产的“铠甲”空情监视系统等.这些装备在实际应用中取得了战果,如1995年2月在波黑战场上,塞尔维亚的防空部队就用“塔玛拉”无源雷达探测到人侵的美国F—l6战斗机,并利用地空导弹将该机击落.而在1999年4月的科索沃战争中,南联盟防空部队用”塔玛拉”雷达在强电子干扰的环境下,探测到入侵美军的F一117A隐身战斗机,并将其击落,此事曾引起美军的震惊.1998年l0月美国公开了洛克希德一马丁公司潜心研制了十五年的”沉默哨兵”雷达的信息. “沉默哨兵”是利用全球商业用的电视广播信号和调频广播信号对空中目标照射所产生的散射电磁波来对目标进行定位的.在此之后大量文章纷纷发表,对外辐射源也扩展至数字音频广播信号,移动电话基站信号,全球导航卫星系统信号以及卫星通信信号等.这类无源雷达系统将是今后研制和应用的一个重要发展方向,无源雷达已成为电子战中的一个重要组成部分.由于单雷达已不适应现代电子战的作战要求,因而由不同功能,体制,频段的多部雷达组成的雷达网,对信息和数据进行融合,具有更好的电子工程“四抗”和探测性能,在现代CK/SR系统(指挥,控制,通信,计算机,杀伤,情报监视和侦察系统) 中,由其对雷达的选用和部署作统一考虑.3对抗反辐射导弹攻击的措施反辐射武器包括了反辐射导弹和无人机,但以前者为主,其根据雷达所发射的信号寻的武器, 专门用来摧毁雷达.反辐射导弹早在上世纪的美越战争中就已使用了,使雷达受到很大损伤.近年来的海湾战争和科索沃战争中,美国均使用了大量的反辐射导弹,使雷达生存受到致命威胁并大量被摧毁.3.1反辐射导弹美,英,法,俄等国自上世纪八,九十年代就生产了大量各种型号反辐射导弹,其弹长约3～4 米,弹径为2O～4O厘米,最大射程为30～90公里, 最大速度为1—3马赫.这些导弹的制导方式大多为被动雷达寻的,有的加上惯性导航或捷联惯导.导引头频域宽,灵敏度较高.引信部分有触发爆炸,激光近炸等.战斗部中除炸药外还有大量金属体——十几毫米的低碳钢板和6～7毫米的厚装甲,有效杀伤半径达5O～7O米左右.反辐射导弹一般由各种型号的歼击机所携带,在距雷达20～30公里处发射,命中率较高.反辐射导弹对雷达的摧毁被称为是对雷达的”硬杀伤”.3.2雷达抗反辐射导弹攻击的措施3.2.1采用低副瓣天线,低峰值功率等技术由于反辐射导弹是通过感受雷达天线发射的平均副瓣电平来锁定寻的方向的,故一般采取的措施是降低天线的平均副瓣电平;且由于来袭雷达的导弹主要是高仰角发射,因而也需尽量降低高仰角的副瓣电平.采用脉冲低峰值功率发射,对工作频率作大范围的变化,以及迅速改变脉冲宽度,重复频率,脉内调制信号的形式,极化方式,采取发射静默的方式均能在一定程度上破坏反辐射导弹的跟踪能力.但由于反辐射导弹应用了捷联惯性制导技术,其抗雷达静默能力增强.3.2.2配置针对反辐射导弹的诱饵设备对需保护的主雷达配置诱饵设备是抗反辐射导弹的有效措施.诱饵是一种有源设备,其工作频率,脉宽,脉内调制信号形式,重复频率,极化形式等特征均等同于所保护的雷达,只是选取的发射功率略大于主雷达天线辐射的平均副瓣功率电平.一般将2个或3个诱饵分别置于距主雷达一定的安全距离处(一般为300米左右,诱饵间相距也为300米左右),从而诱骗反辐射导弹的着弹点,使雷达和诱饵仍能继续工作.为了对雷达形成全向保护,在全方位和大部分仰角范围的空间中均需有诱饵的辐射信号,故其天线采用全向天线,一般由四单元微带环阵天线组成.其覆盖范围,方位为0～360度,仰角为20～80度.其发射机一般采用固态发射机.在主雷达中控制诱饵的开关机,控制信号的传输采用光纤系统.诱饵的工作状态仍传至主雷达,每个诱饵均配置一个小型电站.由于单个诱饵设备与雷达配置不安全,实际使用时是2个诱饵设备或3个诱饵设备与主雷达相配置.配置2个诱饵设备就可构成一个较好的诱骗系统,若3个诱饵设备与主雷达相配则形成一个很好的安全系统,仿真计算结果表明,其生存概率达98%以上.模拟试验证实:当相隔一定距离的3个诱饵设备同时工作时,导引头跟踪点在3 个诱饵的能量中心附近摆动;当主雷达和3个诱饵设备同时工作时,导引头的跟踪点则在雷达和3 个诱饵的合成能量中心附近摆动,这表明诱饵系统能有效地保护雷达.英,美,法,俄等国的主雷达有不少已配置了诱饵设备,如英国的Watchman雷达,美国的TPS 一75,TPS一59雷达,法国的Master—M雷达等.由于有的反辐射武器是以红外辐射作为末制导寻的.对有源相控阵雷达,由于天线阵面有一定的热量,使其成为攻击对象,故除上述诱饵(亦称有源诱饵或电子诱饵)外,尚有红外诱饵与雷达相配置.红外诱饵也可以向空中发射,诱使反辐射导弹提前引爆.另外,还有一种偶极子诱饵弹,在反辐射导弹到达雷达前射向空中,在百米左右高的空中形成偶极子云,使反辐射导弹提前引爆.3.2.3应用告警雷达为了发现并识别来袭的反辐射导弹,并对被保护的雷达提供告警的信息,同时发出警报,以使主雷达采取必要的紧急措施,诸如关闭雷达发射机,控制诱饵开机工作等,以达到诱骗反辐射导弹的落弹点,使雷达等设备得到保护,人员安全得到张宣卫:雷达的”四抗”技术简评21保障.由于反辐射导弹是近距离发射,主雷达的工作模式所能获得的数据率很少,不能确定目标的存在,且在近距离强杂波中不能探测出高速反辐射导弹的进攻.而告警雷达是一种小型的脉冲多普勒雷达,覆盖空域大,照射目标时间长,能利用长时间积累和脉冲多普勒技术,利用高速反辐射导弹对雷达进攻时产生的正多普勒频率检测出反辐射导弹回波的信号,从而完成告警任务.反辐射导弹因受到尺寸的限制,天线大小有限,其寻的频率范围一般在0.8—20吉兆之间.而告警雷达则选用米波频段有利于对反辐射导弹的探测.美,俄等国均已有为部队主雷达配置的告警雷达装备,如美国的AN/TPQ44型和俄国的33J:16 型等.3.2.4采取雷达组网在雷达组网时,将同型号或发射频率等参数相近的雷达布置在相距不远的地方,对这些雷达进行交错开机,致使反辐射导弹跟踪错乱.也可采用雷达备份天线方法,将天线和发射机等主机分置一定距离,以便在主天线受到损坏后,发射机仍能与备份天线相连而使雷达继续工作.3.2.5发展新型雷达米波雷达,稀布阵综合合成孔径雷达,无源雷达,双/多基地雷达等体制的雷达均能较好地防止反辐射武器的攻击.亦可以采用边运动边工作的雷达,以使反辐射武器的攻击失败.4对抗隐身目标的技术4.1隐身技术各国尤其是美国,经过越南战争和中东战争之后,对武器的生存性有了更深刻的认识.美国在越南战争中曾使用大量B-52型超音速战略轰炸机对越南重要目标进行轰炸.由于轰炸机雷达截面积较大,易被地面雷达发现,因而受到越方组织的防空武器打击,使美国付出了较沉重的代价. 此事迫使美国加紧对飞机隐身技术的研究并取得了成果,所生产的隐身飞机雷达截面积得到显着的降低.隐身技术已成为提高飞机生存能力的主要方法之一.对飞机雷达截面积缩减的主要技术有:外形隐身技术,雷达吸波材料隐身技术,无源对消和有源对消技术.由于对消方法受到带宽的限制,且较复杂,难以实现,故以前两种技术最常应用和最为有效.4.1.1外形隐身技术雷达截面积是度量雷达目标受电磁波照射后所引起的散射强度的一个物理量,其不仅与目标形状,结构和材料特性有关,还与雷达的工作频率,信号极化形式以及目标的姿态,相对于雷达波束的空间位置有关.通过修改飞机的形状,可以在一定角度范围内显着地减小它的雷达截面积(一般是修改飞机的表面和边缘,使其强散射的方向偏离单站雷达入射波的方向).但隐身不可能在全部的立体角范围内达到,电波总是会在一些观察角上垂直人射到飞机的表面,这时飞机的雷达截面积就较大.外形隐身的目的就是将这些大雷达截面积区域移至威胁相对较小的空域中.采用了翼身融合技术的飞机,大部分采用圆滑过渡, 取消了在宽角范围内有强反射特性的直角反射结构,从而显着地降低了雷达截面积.如美国的F一117A是世界上第一种由电子工程师设计的外形隐身飞机,首次采用了66.5度的大后掠角,使光学和雷达的特征最低.为了防止机翼和机身以及垂尾和平尾构成强反射,F—l17A采用了非直角结构,显着地降低了这些两面角引起的反射,它的机身和机翼两面角约为130度,在侧向一个很大的俯仰范围内比直角结构的反射要低20分贝左右;垂尾用V形外倾结构,与平尾夹角约50度,且超出平尾和机身,向后延伸成菱形尾翼,显着地减小了角反射器效应.美国的隐身飞机F-117A,F22,F35,B2均采用了隐形外形设计.4.1.2雷达吸波材料隐身技术通过在机身上涂敷能吸收电磁波能量的雷达吸波材料减小反射回波的能量,这是隐身飞机的实际应用技术.吸波材料主要有表面涂层材料和结构复合材料.表面涂层材料如铁氧体吸波材料,其可使一定频带内的反射回波降低2O一3O分贝.为了扩展吸收频带,可采用分层结构或参数渐变结构材料,如一种能够优化的4层磁性吸波材料,其在l一15吉赫范围内具有最小的反射率, 而自身厚度不超过7.5毫米.还有很多种其它涂电子工程层吸收剂,如对电磁波具有吸收,透波和偏振功能的金属及其氧化物磁性超细粉末;吸波性能良好的碳化硅耐高温陶瓷;能减少入射电磁波的反射和吸收电磁波的手性材料;能减弱电磁波反射的电子型高聚物材料;对电磁波具有良好吸收性能的纳米材料等.目前在国外有许多科研人员正在从事研究频带宽,厚度较薄,重量轻,成本较低,具有自适应性能的吸波材料.4.1.3等离子体隐身技术自上世纪六十年代以来,美,苏等国就开始研究等离子体吸收电磁波的性能,并在九十年代取得了突破性进展.俄国的研究领先于美国,俄国已生产出等离子体发生器,并在飞机上进行了试验.它是利用等离子体发生器在飞机表面形成一层等离子云,照射到等离子云上的雷达波,一部分被吸收,一部分被改变传播方向,从而使飞机难以被雷达探测到.等离子体隐身技术与外形和材料隐身技术相比有很多优点:吸波频带宽,吸波率高,隐身效果好,制造和使用成本低,无须改变飞机外形设计等.但利用等离子体技术实现隐身仍存在相当多的问题,如飞机安装等离子体发生器的部位无法隐身,要求的电源功率大,设备庞大.俄国等离子技术发展较快,已研制出第二代产品,进入应用阶段.4.1.4红外隐身技术飞机实施红外隐身技术主要是通过降低红外。
