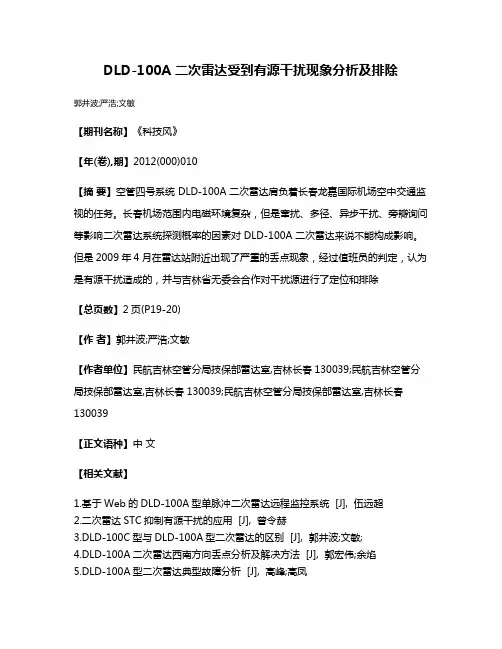

DLD-100A 二次雷达受到有源干扰现象分析及排除
郭井波;严浩;文敏
【期刊名称】《科技风》
【年(卷),期】2012(000)010
【摘要】空管四号系统 DLD-100A 二次雷达肩负着长春龙嘉国际机场空中交通监视的任务。
长春机场范围内电磁环境复杂，但是窜扰、多径、异步干扰、旁瓣询问等影响二次雷达系统探测概率的因素对 DLD-100A 二次雷达来说不能构成影响。
但是2009年4月在雷达站附近出现了严重的丢点现象，经过值班员的判定，认为是有源干扰造成的，并与吉林省无委会合作对干扰源进行了定位和排除
【总页数】2页(P19-20)
【作者】郭井波;严浩;文敏
【作者单位】民航吉林空管分局技保部雷达室,吉林长春130039;民航吉林空管分局技保部雷达室,吉林长春130039;民航吉林空管分局技保部雷达室,吉林长春130039
【正文语种】中文
【相关文献】
1.基于Web的DLD-100A型单脉冲二次雷达远程监控系统 [J], 伍远超
2.二次雷达STC抑制有源干扰的应用 [J], 曾令赫
3.DLD-100C型与DLD-100A型二次雷达的区别 [J], 郭井波;文敏;
4.DLD-100A二次雷达西南方向丢点分析及解决方法 [J], 郭宏伟;余焰
5.DLD-100A型二次雷达典型故障分析 [J], 高峰;高凤
因版权原因，仅展示原文概要，查看原文内容请购买。

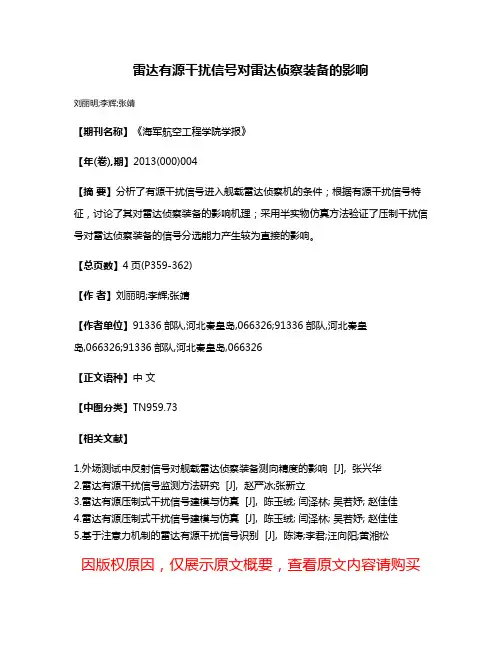

雷达有源干扰信号对雷达侦察装备的影响
刘丽明;李辉;张靖
【期刊名称】《海军航空工程学院学报》
【年(卷),期】2013(000)004
【摘要】分析了有源干扰信号进入舰载雷达侦察机的条件；根据有源干扰信号特征，讨论了其对雷达侦察装备的影响机理；采用半实物仿真方法验证了压制干扰信号对雷达侦察装备的信号分选能力产生较为直接的影响。
【总页数】4页(P359-362)
【作者】刘丽明;李辉;张靖
【作者单位】91336部队,河北秦皇岛,066326;91336部队,河北秦皇
岛,066326;91336部队,河北秦皇岛,066326
【正文语种】中文
【中图分类】TN959.73
【相关文献】
1.外场测试中反射信号对舰载雷达侦察装备测向精度的影响 [J], 张兴华
2.雷达有源干扰信号监测方法研究 [J], 赵严冰;张新立
3.雷达有源压制式干扰信号建模与仿真 [J], 陈玉绒; 闫泽林; 吴若妤; 赵佳佳
4.雷达有源压制式干扰信号建模与仿真 [J], 陈玉绒; 闫泽林; 吴若妤; 赵佳佳
5.基于注意力机制的雷达有源干扰信号识别 [J], 陈涛;李君;汪向阳;黄湘松
因版权原因，仅展示原文概要，查看原文内容请购买。

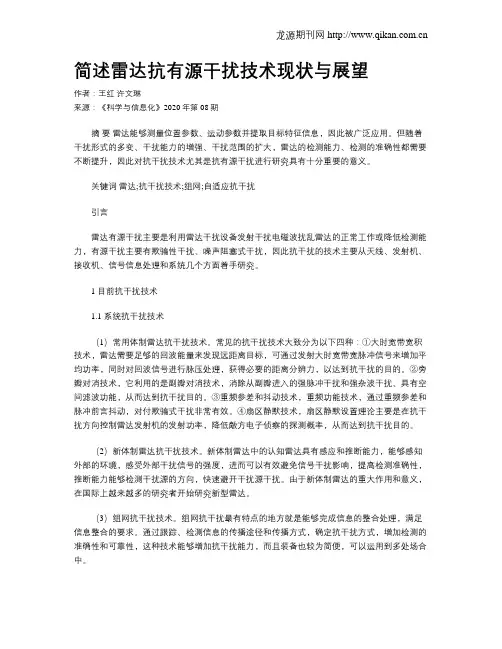

简述雷达抗有源干扰技术现状与展望作者：王红许文琳来源：《科学与信息化》2020年第08期摘要雷达能够测量位置参数、运动参数并提取目标特征信息，因此被广泛应用。
但随着干扰形式的多变、干扰能力的增强、干扰范围的扩大，雷达的检测能力、检测的准确性都需要不断提升，因此对抗干扰技术尤其是抗有源干扰进行研究具有十分重要的意义。
关键词雷达;抗干扰技术;组网;自适应抗干扰引言雷达有源干扰主要是利用雷达干扰设备发射干扰电磁波扰乱雷达的正常工作或降低检测能力，有源干扰主要有欺骗性干扰、噪声阻塞式干扰，因此抗干扰的技术主要从天线、发射机、接收机、信号信息处理和系统几个方面着手研究。
1 目前抗干扰技术1.1 系统抗干扰技术（1）常用体制雷达抗干扰技术。
常见的抗干扰技术大致分为以下四种：①大时宽带宽积技术，雷达需要足够的回波能量来发现远距离目标，可通过发射大时宽带宽脉冲信号来增加平均功率，同时对回波信号进行脉压处理，获得必要的距离分辨力，以达到抗干扰的目的。
②旁瓣对消技术，它利用的是副瓣对消技术，消除从副瓣进入的强脉冲干扰和强杂波干扰、具有空间滤波功能，从而达到抗干扰目的。
③重频参差和抖动技术，重频功能技术，通过重频参差和脉冲前言抖动，对付欺骗式干扰非常有效。
④扇区静默技术，扇区静默设置理论主要是在抗干扰方向控制雷达发射机的发射功率，降低敵方电子侦察的探测概率，从而达到抗干扰目的。
（2）新体制雷达抗干扰技术。
新体制雷达中的认知雷达具有感应和推断能力，能够感知外部的环境，感受外部干扰信号的强度，进而可以有效避免信号干扰影响，提高检测准确性，推断能力能够检测干扰源的方向，快速避开干扰源干扰。
由于新体制雷达的重大作用和意义，在国际上越来越多的研究者开始研究新型雷达。
（3）组网抗干扰技术。
组网抗干扰最有特点的地方就是能够完成信息的整合处理，满足信息整合的要求。
通过跟踪、检测信息的传播途径和传播方式，确定抗干扰方式，增加检测的准确性和可靠性，这种技术能够增加抗干扰能力，而且装备也较为简便，可以运用到多处场合中。
雷达抗有源干扰技术的应用现状发表时间：2019-06-17T11:54:52.620Z 来源：《中国西部科技》2019年第7期作者：杨文超高金宝袁义[导读] 检测目标以及跟踪与识别目标，是现代社会应用雷达的主要目的。
雷达有源干扰对上述工作的顺利开展带来极大阻碍。
因此，针对复杂电磁环境下雷达抗有源干扰技术展开的探究十分必要。
雷达抗有源干扰技术复杂性较强，涉及到多个环节，最明显的是雷达信号以及信息处理。
在探究雷达抗有源干扰技术后可明确该项技术在体制层面、波形设计以及信号与数据处理等层面的关键点。
并在客观分析其不足的基础上制定恰当策略，对其进行逐步完善。
中国人民解放军91411部队军用雷达在全新的发展背景下面临巨大挑战，加之受到雷达电子对抗技术的影响，军用雷达使用面临的问题不断增加。
雷达工作电磁环境因超大规模集成电路的影响而呈现出日渐恶劣的状态。
固态电路技术的不断发展以及有源干扰等都与雷达工作电磁环境之间存在直接联系。
高功率、高逼真度是有源干扰的明显特征，在智能化方面也占据一定优势。
这些都是影响雷达生存与使用的直接因素。
应用雷达抗有源干扰技术是改善上述问题的基础与前提。
一、系统与体制层面抗干扰应用现状1.系统层面抗有源干扰措施（1）对于大功率饱和干扰，可通过调整接收机信号动态范围防止出现饱和状态。
相关的方法主要包括时间灵敏度控制、自动增益控制、快时间常数以及宽限窄接收机等技术，但该类方法将影响雷达灵敏度和线性特性。
（2）通过调查可以发现，噪声调制类干扰普遍存在于跟踪雷达当中。
一般需要借助装备干扰检测器的方式来检测上述干扰。
在加装干扰检测器时，需要进行波门设置工作，在选定感兴趣目标后，将其恰当设置在目标两侧。
雷达系统因干扰检测器的影响，而向干扰跟踪模式不断转化。
波门后拖干扰是制约跟踪雷达的重要因素，现阶段已经有前沿的跟踪技术打破上述限制。
保护波门技术并不是随意使用，而是在距离信息并不重要的情况下开展，这类信息虽然精确，但不在重要参数的涵盖范围内。

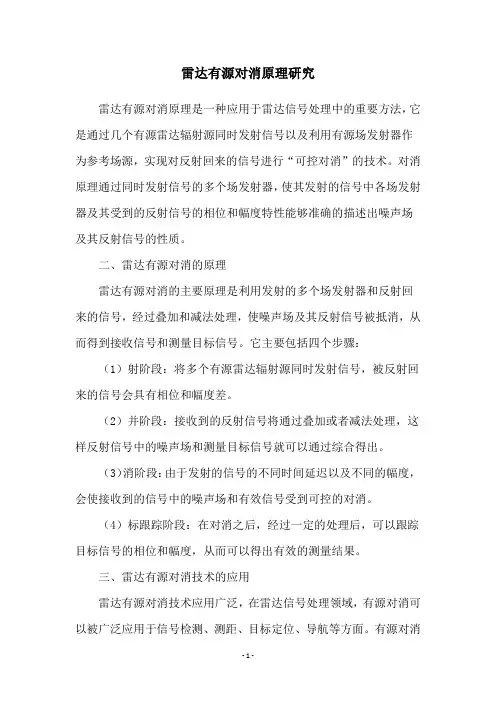

雷达有源对消原理研究雷达有源对消原理是一种应用于雷达信号处理中的重要方法，它是通过几个有源雷达辐射源同时发射信号以及利用有源场发射器作为参考场源，实现对反射回来的信号进行“可控对消”的技术。
对消原理通过同时发射信号的多个场发射器，使其发射的信号中各场发射器及其受到的反射信号的相位和幅度特性能够准确的描述出噪声场及其反射信号的性质。
二、雷达有源对消的原理雷达有源对消的主要原理是利用发射的多个场发射器和反射回来的信号，经过叠加和减法处理，使噪声场及其反射信号被抵消，从而得到接收信号和测量目标信号。
它主要包括四个步骤：（1）射阶段：将多个有源雷达辐射源同时发射信号，被反射回来的信号会具有相位和幅度差。
（2）并阶段：接收到的反射信号将通过叠加或者减法处理，这样反射信号中的噪声场和测量目标信号就可以通过综合得出。
（3）消阶段：由于发射的信号的不同时间延迟以及不同的幅度，会使接收到的信号中的噪声场和有效信号受到可控的对消。
（4）标跟踪阶段：在对消之后，经过一定的处理后，可以跟踪目标信号的相位和幅度，从而可以得出有效的测量结果。
三、雷达有源对消技术的应用雷达有源对消技术应用广泛，在雷达信号处理领域，有源对消可以被广泛应用于信号检测、测距、目标定位、导航等方面。
有源对消可以有效的抑制噪声，加强测量的精度，提高信号的获取效率，改善信号的动态特性，是开发实用性良好的雷达信号处理系统的基础技术之一。
四、雷达有源对消技术的改进随着技术的发展，有源对消技术也不断发展改进。
大部分的研究集中在仿真模型、对消机制和实际应用等方面，从而更好地满足不同应用需求。
（1）仿真模型改进：为了更好地模拟实际应用中有源对消的性能，目前正在研究各种改进的仿真模型，以更好的模拟方式来得出更精确的仿真结果。
（2）消机制改进：对消机制是雷达有源对消技术的核心，不断地改进对消机制可以更好的抑制噪声，有效的提高信号的精度。
（3）实际应用：随着科技的发展，有源对消从实验室走向实际应用，开发出各种实用性强的雷达信号处理系统，应用于实战环境下。

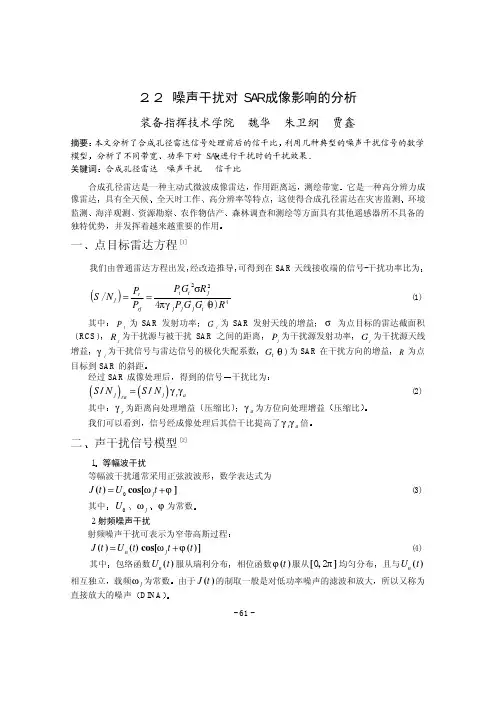

- 61 -２．２ 噪声干扰对ＳＡＲ成像影响的分析 装备指挥技术学院 魏华 朱卫纲 贾鑫 摘要利用几种典型的噪声干扰信号的数学模型功率下对ＳＡＲ进行干扰时的干扰效果合成孔径雷达 噪声干扰 信干比 合成孔径雷达是一种主动式微波成像雷达测绘带宽具有全天候高分辨率等特点环境监测资源勘察森林调查和测绘等方面具有其他遥感器所不具备的独特优势 一经改造推导()422)(4/R G G P R G P P P N S t j j j jt t rj r j θπγσ==(1)其中t G 为SAR 发射天线的增益RCS j R 为干扰源与被干扰SAR 之间的距离j G 为干扰源天线增益)(θt G 为SAR 在干扰方向的增益经过SAR 成像处理后干扰比为r γ为距离向处理增益压缩比我们可以看到二等幅波干扰 等幅波干扰通常采用正弦波波形U j 为常数()()cos[()]n j J t U t t t ωϕ=+(4)其中相位函数()t ϕ服从02[,]π均匀分布载频j ω为常数所以又称为直接放大的噪声- 62 -３0U 为载波振幅()n U t 为零均值ϕ为02[,]π均匀分布４．噪声调频干扰 噪声调频干扰的数学表达式为()cos[(')']tj j FM J t U t K u t dt ωϕ=++∫(6) 其中广义平稳的随机过程且与()u t相互独立的随机变量j ω为噪声调频信号的中心频率三而干扰的目的就是破坏或阻碍雷达的发现目标噪声干扰使强干扰功率进入雷达接收机造成雷达对目标检测的困难对几种噪声干扰进行了仿真不同干信比条件下的SAR干扰图像BW 为干扰带宽图1 理想点目标（ａ） Ａ＝１０ ＢＷ不同干信比- 63 -（ａ） Ａ＝１００ ＢＷ＝Ｂ／１５ （ｂ） Ａ＝１００ ＢＷ≈Ｂ （ｃ） Ａ＝１０００ ＢＷ＝Ｂ／１５ （ｄ） Ａ＝１０００ ＢＷ≈Ｂ 图3 噪声调幅干扰干扰带宽载波抑制 （ａ） ＡＢ／１５ 载波抑制 （ｂ） Ａ干信比一定是否抑制载波（ａ） Ａ＝１００ ＢＷ＝Ｂ／１５ （ｂ） Ａ＝１０ ＢＷ≈Ｂ 图5 噪声调频干扰干扰带宽从上述仿真的SAR干扰图像可以看出形成了较强的噪声基底且均匀分布干扰效果越明显噪声带宽越宽其干扰效果越好将使图像变得不可读噪声调幅干扰四根据几种不同的噪声干扰信号模型仿真实验结果表明能达到遮盖目标的效果 参考文献 1¹þ¶û±õ¹¤Òµ´óѧ³ö°æÉç187赵国庆.雷达对抗原理.西安19991553¿Æѧ³ö°æÉç8껪 装备指挥技术学院测量控制系联系地址101416 电话- 64 -。

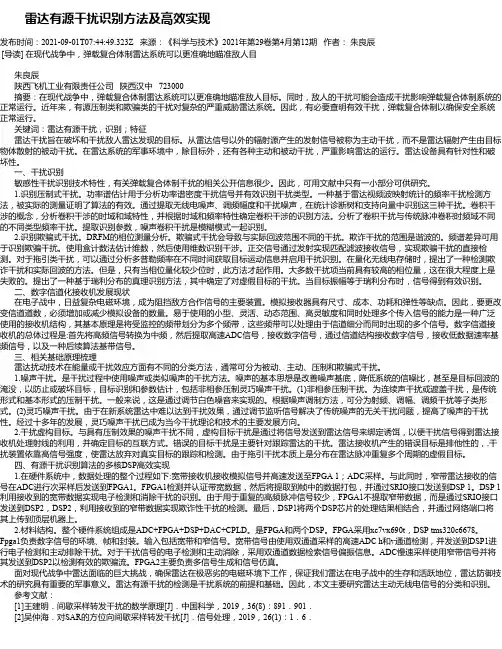

雷达有源干扰识别方法及高效实现发布时间：2021-09-01T07:44:49.323Z 来源：《科学与技术》2021年第29卷第4月第12期作者：朱良辰[导读] 在现代战争中，弹载复合体制雷达系统可以更准确地瞄准敌人目朱良辰陕西飞机工业有限责任公司陕西汉中 723000摘要：在现代战争中，弹载复合体制雷达系统可以更准确地瞄准敌人目标。
同时，敌人的干扰可能会造成干扰影响弹载复合体制系统的正常运行。
近年来，有源压制类和欺骗类的干扰对复杂的严重威胁雷达系统。
因此，有必要查明有效干扰，弹载复合体制以确保安全系统正常运行。
关键词：雷达有源干扰，识别；特征雷达干扰旨在破坏和干扰敌人雷达发现的目标。
从雷达信号以外的辐射源产生的发射信号被称为主动干扰，而不是雷达辐射产生由目标物体散射的被动干扰。
在雷达系统的军事环境中，除目标外，还有各种主动和被动干扰，严重影响雷达的运行。
雷达设备具有针对性和破坏性。
一、干扰识别敏感性干扰识别技术特性，有关弹载复合体制干扰的相关公开信息很少。
因此，可用文献中只有一小部分可供研究。
1.识别压制式干扰。
功率谱估计用于分析功率谱密度干扰信号并有效识别干扰类型。
一种基于雷达视频波映射统计的频率干扰检测方法，被实际的测量证明了算法的有效。
通过提取无线电噪声、调频幅度和干扰噪声，在统计诊断树和支持向量中识别这三种干扰。
卷积干涉的概念，分析卷积干涉的时域和域特性，并根据时域和频率特性确定卷积干涉的识别方法。
分析了卷积干扰与传统脉冲卷积时频域不同的不同类型频率干扰。
提取识别参数，噪声卷积干扰是模糊模式一起识别。
2.识别欺骗式干扰。
DRFM的相位测量分析。
欺骗式干扰会导致与实际回波范围不同的干扰。
欺诈干扰的范围是谐波的。
频谱差异可用于识别欺骗干扰。
使用盒计数法估计维数，然后使用维数识别干涉。
正交信号通过发射实现匹配滤波接收信号，实现欺骗干扰的直接检测。
对于拖引类干扰，可以通过分析多普勒频率在不同时间获取目标运动信息并启用干扰识别。

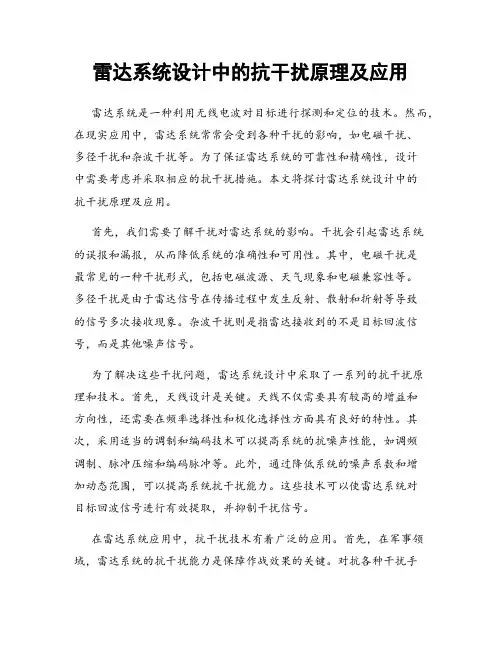

雷达系统设计中的抗干扰原理及应用雷达系统是一种利用无线电波对目标进行探测和定位的技术。
然而，在现实应用中，雷达系统常常会受到各种干扰的影响，如电磁干扰、多径干扰和杂波干扰等。
为了保证雷达系统的可靠性和精确性，设计中需要考虑并采取相应的抗干扰措施。
本文将探讨雷达系统设计中的抗干扰原理及应用。
首先，我们需要了解干扰对雷达系统的影响。
干扰会引起雷达系统的误报和漏报，从而降低系统的准确性和可用性。
其中，电磁干扰是最常见的一种干扰形式，包括电磁波源、天气现象和电磁兼容性等。
多径干扰是由于雷达信号在传播过程中发生反射、散射和折射等导致的信号多次接收现象。
杂波干扰则是指雷达接收到的不是目标回波信号，而是其他噪声信号。
为了解决这些干扰问题，雷达系统设计中采取了一系列的抗干扰原理和技术。
首先，天线设计是关键。
天线不仅需要具有较高的增益和方向性，还需要在频率选择性和极化选择性方面具有良好的特性。
其次，采用适当的调制和编码技术可以提高系统的抗噪声性能，如调频调制、脉冲压缩和编码脉冲等。
此外，通过降低系统的噪声系数和增加动态范围，可以提高系统抗干扰能力。
这些技术可以使雷达系统对目标回波信号进行有效提取，并抑制干扰信号。
在雷达系统应用中，抗干扰技术有着广泛的应用。
首先，在军事领域，雷达系统的抗干扰能力是保障作战效果的关键。
对抗各种干扰手段，如电子对抗、干扰弹和虚假回波等，雷达系统需要具备强大的抗干扰功能，以确保对真实目标的准确探测和定位。
其次，在民用领域，雷达系统被广泛应用于航空、航海和气象等领域。
在航空领域，雷达系统的抗干扰能力可以保障航空器的安全和导航定位的精确性。
在航海领域，雷达系统可以进行船舶的导航和防碰撞，在精确性和可靠性方面起到重要作用。
在气象领域，雷达系统可以对天气系统进行监测和预测，为气象预报提供重要的数据支持。
此外，随着技术的不断进步，雷达系统的抗干扰能力也在不断提高。
新一代雷达系统采用了自适应信号处理和智能算法，可以对干扰信号进行自动识别和抑制。
武汉理工大学《现代检测技术与系统》课程论文检测系统噪声和干扰的综合分析摘要：本文从研究分析引起干扰的途径出发，指明检测系统信号线、电源以及系统的接地不良所形成的地电位差等是产生噪声干扰的主要途径，进而对一些有效的噪声干扰抑制技术进行了分析，得出采取合理有效的抗干扰措施能确保电路正常工作。
关键词：检测系统；噪声；干扰源The comprehensive analysis of noise and interference in detection systemLu HaoInformation Engineering college, Wuhan University of Technology,Wuhan in China, 430070 Abstract:This paper at first analyses the way and the reason of the production of the interferences that appear in modern electronic systems, point out that detection system signal lines, power supply and potential difference caused by the imperfect earth is the main way to produce noise. Furthermore, some effective noise interference suppression techniques are analyzed, and concluded that take reasonable and effective anti-interference measures can ensure normal working circuit. Keywords: detection system, noise, interference sources1.引言噪声，通指为任何对系统不能提供有用信息的信号。
雷达有源干扰的多域特征参数关联智能识别算法雷达技术在军事侦察、民用导航等领域发挥着重要作用。
然而，雷达系统也面临着来自有源干扰的挑战。
有源干扰会影响雷达系统的性能，降低目标信号的探测和跟踪能力。
因此，研究雷达有源干扰的多域特征参数关联智能识别算法具有重要意义。
一、引言雷达有源干扰是指敌对目标发射干扰信号，通过改变雷达回传信号的特征参数，使雷达系统误判或无法正确识别目标。
有源干扰通常包括频率、脉冲宽度、相位和幅度等多个方面的变化。
传统的干扰抑制方法无法有效应对复杂多变的干扰形式，因此需要研究新的智能识别算法来应对雷达有源干扰的挑战。
二、雷达有源干扰的特征参数雷达有源干扰的特征参数是影响干扰信号特性的重要指标。
常见的特征参数包括幅度、载频、调制方式、相位和占空比等。
这些特征参数能够反映干扰信号的动态变化，进而影响雷达系统的探测和跟踪性能。
三、多域特征参数关联分析方法在雷达有源干扰的情况下，不同特征参数之间存在着复杂的关联关系。
通过利用这些关联关系，可以实现对干扰信号的智能识别。
多域特征参数关联分析方法试图从多个维度对干扰信号进行有效分类和识别。
首先，通过建立特征参数间的相关性矩阵，可以分析不同特征参数之间的相关性。
基于相关性矩阵，可以利用聚类算法将相似的干扰信号分为一类，从而实现对干扰信号的聚类分类。
其次，可以通过建立特征参数与干扰信号类型之间的映射关系，实现对干扰信号的识别。
利用机器学习算法，可以通过训练样本对干扰信号进行模式分类，从而对未知的干扰信号进行识别。
最后，结合相关性分析和模式分类，可以建立多域特征参数关联智能识别算法。
该算法能够综合考虑不同特征参数的相关性，实现对不同类型干扰信号的准确识别。
四、实验验证与结果分析为了验证多域特征参数关联智能识别算法的有效性，进行了一系列的实验。
实验结果表明，该算法能够在复杂的有源干扰场景下准确地识别出不同类型的干扰信号。
通过对多个特征参数的关联分析，可以发现干扰信号在多维度参数空间上呈现出明显的聚类特征。
