45钢高频感应淬火后的组织45钢是一种常用的工具钢，具有较高的硬度和耐磨性。
为了进一步提高其性能，常常采用高频感应淬火技术对其进行处理。
高频感应淬火是一种非常有效的热处理方法，可以快速加热和冷却金属材料，从而改善其组织和性能。
在高频感应淬火过程中，首先将45钢加热至临界温度以上，然后迅速冷却。
这种快速冷却的过程可以使钢材的晶粒细化，提高其硬度和强度。
同时，高频感应淬火还可以改变钢材的相结构，使其形成马氏体组织。
马氏体是一种具有较高硬度和耐磨性的组织，能够显著提高钢材的使用寿命和耐磨性能。
经过高频感应淬火处理后的45钢，其组织和性能得到了显著的改善。
首先，钢材的晶粒细化了，晶界的强度得到了提高。
这使得钢材的断裂韧性得到了改善，不易出现脆性断裂现象。
其次，钢材形成了较高的硬度和强度，能够承受更大的载荷。
这对于一些需要耐磨和抗压性能的工具和机械零件来说，非常重要。
除了组织和性能的改善，高频感应淬火还可以提高钢材的耐腐蚀性能。
经过淬火处理后的45钢，表面形成了一层致密的氧化物保护膜。
这层保护膜能够有效防止钢材与外界氧气和水分接触，减少钢材的腐蚀速度。
因此，经过高频感应淬火处理后的45钢在一些恶劣环境下，例如潮湿和酸雨环境下，仍能保持较好的耐蚀性能。
高频感应淬火处理对于45钢的组织和性能改善是非常有效的，但同时也存在一些问题和挑战。
首先，高频感应淬火处理需要较高的设备和能源投入，成本较高。
其次，处理过程中需要控制温度和冷却速度，以避免产生过多的残余应力和变形。
这对设备和工艺的要求较高，需要经验丰富的技术人员进行操作。
综上所述，高频感应淬火是一种非常有效的热处理方法，可以显著改善45钢的组织和性能。
通过晶粒细化和相结构改变，钢材的硬度、强度和耐磨性得到了提高。
同时，高频感应淬火还能够增强钢材的耐腐蚀性能。
然而，高频感应淬火处理也面临着一些挑战和问题，需要进一步研究和改进。
通过不断提高工艺和设备的技术水平，可以更好地利用高频感应淬火技术，提高45钢的性能和应用范围。

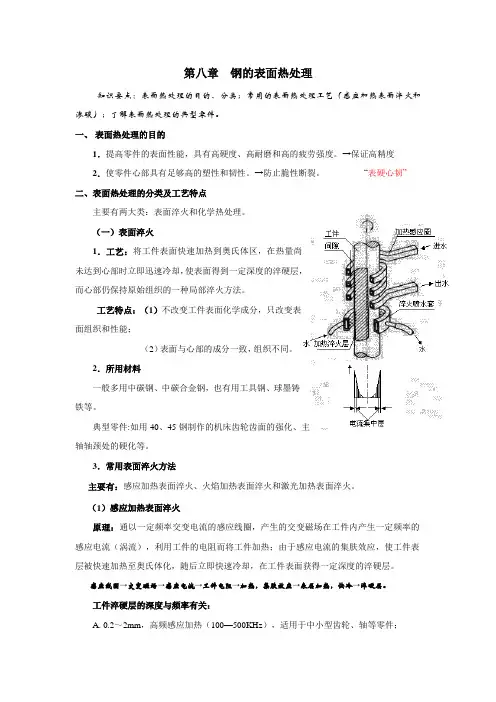

第八章钢的表面热处理知识要点：表面热处理的目的、分类；常用的表面热处理工艺（感应加热表面淬火和渗碳）；了解表面热处理的典型零件。
一、表面热处理的目的1．提高零件的表面性能，具有高硬度、高耐磨和高的疲劳强度。
→保证高精度2．使零件心部具有足够高的塑性和韧性。
→防止脆性断裂。
“表硬心韧”二、表面热处理的分类及工艺特点主要有两大类：表面淬火和化学热处理。
（一）表面淬火1．工艺：将工件表面快速加热到奥氏体区，在热量尚未达到心部时立即迅速冷却，使表面得到一定深度的淬硬层，而心部仍保持原始组织的一种局部淬火方法。
工艺特点：（1）不改变工件表面化学成分，只改变表面组织和性能；（2）表面与心部的成分一致，组织不同。
2．所用材料一般多用中碳钢、中碳合金钢，也有用工具钢、球墨铸铁等。
典型零件:如用40、45钢制作的机床齿轮齿面的强化、主轴轴颈处的硬化等。
3．常用表面淬火方法主要有：感应加热表面淬火、火焰加热表面淬火和激光加热表面淬火。
（1）感应加热表面淬火原理：通以一定频率交变电流的感应线圈，产生的交变磁场在工件内产生一定频率的感应电流（涡流），利用工件的电阻而将工件加热；由于感应电流的集肤效应，使工件表层被快速加热至奥氏体化，随后立即快速冷却，在工件表面获得一定深度的淬硬层。
感应线圈→交变磁场→感应电流→工件电阻→加热，集肤效应→表层加热，快冷→淬硬层。
工件淬硬层的深度与频率有关：A. 0.2～2mm，高频感应加热（100—500KHz），适用于中小型齿轮、轴等零件；B．2～10mm，中频感应加热（0.5—10KHz），大中型齿轮、轴；C．〉10—15mm，工频感应加热（50Hz），用于大型轴、轧辊等零件。
特点：淬火质量好，表层组织细密、硬度高、脆性小、疲劳强度高；生产频率高、便于自动化，但设备较贵，不适于单件和小批量生产。
应用：主要零件类型是轴类、齿轮类、工模具，最常见的有：齿轮，如机床和精密机械上的中、小模数传动齿轮，蒸汽机车、内燃机车、冶金、矿山机械等上的大模数齿轮。
用作表面淬火最适合的钢种是中碳钢和中碳合金钢,因为含碳量过高,会增加淬硬层脆性,降低心部塑性和韧性,并增加淬火开脆倾向;若含碳量过低,会降低零件表面淬硬层的硬度和耐磨性.感应淬火的种类高频感应淬火,中频感应淬火,工频感应淬火,超音频感应淬火.感应淬火对原始组织有一定的要求.一般铸件的组织应是以珠光体基体和细小均匀分布的石墨,钢件应先进行正火和调质处理.感应淬火的特点:感应淬火加热速度极快,所以感应淬火温度比加热加热淬火温度高几十度.感应淬火的速度极快,使得奥氏体晶粒细小而均匀,淬火后可在表面形成极细的马氏体或隐针马氏体,使得工件表面硬度比普通淬火硬度大.容易实现机械自动化生产,不易脱碳,氧化,耐磨性由于表面存在残余压应力,有利于提高疲劳强度,工件表面不易氧化和脱碳,耐磨性好,而且工件变形也小.化学热处理是将钢件置于一定温度的活性介质中保温,使一种或几种元素渗入它的表层,以改变起化学成分、组织和性能的热处理工艺。
化学热处理是将钢件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表层，以改变它化学成分、组织和性能的热处理工艺。
扩散元素是非金属。
大多提高了金属的硬度和耐磨性。
扩散元素是金属，耐磨性，抗腐蚀性，硬度。
化学热处理的过程：分解，由介质分解出渗入元素的活性原子。
吸收工件表面吸收活性原子扩散被工件吸收的原子，在一定温度下，由表面向内部扩散，形成一定厚度的扩散层。
碳就是把钢至于渗碳介质中，加热到单相奥氏体区，保温一段时间，使碳原子渗入钢表面的化学热处理工艺。
渗碳就是把钢置于渗碳介质中，加热到单向奥氏体区，保温一段时间，使碳原子渗入钢表面的化学热处理。
使得它的表面有较高的硬度、耐磨性及疲劳极限，而心部具有较高的强度和韧性。
根据渗碳的方式可分为固体渗碳、液体神探、气体渗碳。
气体渗碳的生产效率高，易于控制，渗碳层的质量好，以实现机械化与自动化。
气体渗碳的温度一般为900-950度。
钢在回火时的组织转变过程是由碳的偏聚，马氏体的分解，残余奥氏体的转变，渗碳体的聚集长大和铁素体再结晶。

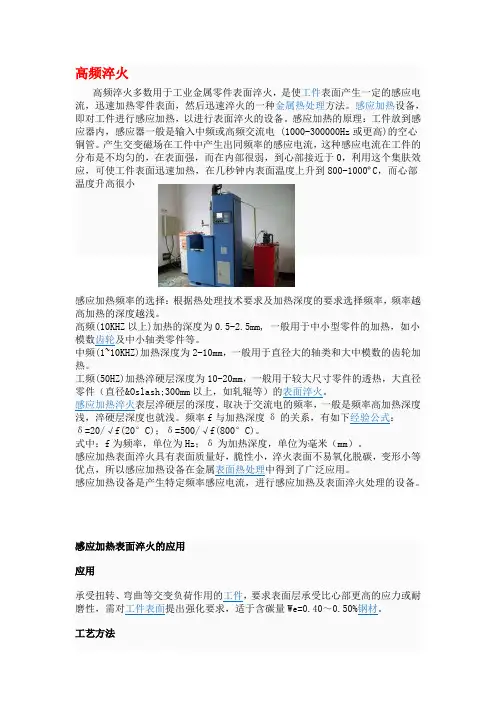

高频淬火高频淬火多数用于工业金属零件表面淬火，是使工件表面产生一定的感应电流，迅速加热零件表面，然后迅速淬火的一种金属热处理方法。
感应加热设备，即对工件进行感应加热，以进行表面淬火的设备。
感应加热的原理：工件放到感应器内，感应器一般是输入中频或高频交流电 (1000-300000Hz或更高)的空心铜管。
产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000ºC，而心部温度升高很小感应加热频率的选择：根据热处理技术要求及加热深度的要求选择频率，频率越高加热的深度越浅。
高频(10KHZ以上)加热的深度为0.5-2.5mm, 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。
中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。
工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径Ø300mm以上，如轧辊等）的表面淬火。
感应加热淬火表层淬硬层的深度，取决于交流电的频率，一般是频率高加热深度浅，淬硬层深度也就浅。
频率f与加热深度δ的关系，有如下经验公式：δ=20/√f(20°C)；δ=500/√f(800°C)。
式中：f为频率，单位为Hz；δ为加热深度，单位为毫米（mm）。
感应加热表面淬火具有表面质量好，脆性小，淬火表面不易氧化脱碳，变形小等优点，所以感应加热设备在金属表面热处理中得到了广泛应用。
感应加热设备是产生特定频率感应电流，进行感应加热及表面淬火处理的设备。
感应加热表面淬火的应用应用承受扭转、弯曲等交变负荷作用的工件，要求表面层承受比心部更高的应力或耐磨性，需对工件表面提出强化要求，适于含碳量We=0.40～0.50%钢材。
