XX公司网络设计方案

  • 格式：docx
  • 大小：1.06 MB
  • 文档页数：16

XX通信公司网络设计方案

院系：信息技术学院

年级：10级

班级：网络工程

姓名：*** 201007111222

刘青 201007111221

郝静晓 201007111215

另外，在记录每台设备是要为每台设备建立一张配置表，如计算机的CPU，硬盘，显示器，软驱。

2.接入Interner方式：

a) DSL宽带接入，其包括ADSL,CDSL,HDSL,IDSL和UDSL等，典型的事ADSL,即不对称数字用户线。ADSL被普遍认为是具有广阔应用前景的接入技术之一。

b) 专线接入，在企业级用户中，主要采用的是专线接入方式。常用的专线接入使DDN(数字数据网)方式。速度范围64Kbps至2Mbps。采用DDN,网络设备需要路由器、NTU、基带调制解调器或HDSL。因北京与广州方面业务联系密切，所以用DDN专线。

建议公司租用专线与外界互联，用一台配置较先进的计算机作为服务器。

3.设计要求

本系统设计主要进行节点网络拓扑、路由组织、IP 地址、网络安全设计、VLAN 划分和设备的具体配置等设计，详细描述所采用的设备及性能参数、网络管理。

4. 网络设计依据

a) 遵循《中国公众多媒体通信网技术体制》、《中国公众多媒体通信网工程实施技术要求》以及其它国家相关标准和技术体制。

b) 采用层次化设计，网络结构的不同部分有不同的功能，使网络具有优良的结构。

c) 优化网络和系统结构，并在各个层面考虑冗余和备份，使系统具有较高的容错能力和应变能力，以保证系统的可靠和有效运作。

d) 选用的技术确保开放性、可移植性、兼容性和可扩展性。

e) 采用通用的国际标准和协议，不采用有碍网络互通的厂家特有性能。

f) 提供有效的安全保密措施，确保整个网络的安全。重要网络设备应有适当的冗余备份。

g) 尽量详细准确，减低工程的复杂程度，使系统建设和改造的工作量减至最少，以保证工程的顺利和有效完成。

5. 设备分析

根据对网络需求的考察，根据合理性、实用性和节约费用等原则进行设备选择：

a) 基于路由器和交换机的局部网间的互联是最好的解决方案。网络协议方面，以网际协议（IP）作为网络系统的公用网络协议实行标准化，使用IP作为标准传输协议，在以后对网络进行扩充以与其它的网络互连时，可以跨越多个平台自然而然地提供互操作能力和无缝连接功能。

b) 在主干网建设时，选择3Com和Cisco系统产品，它能够以极具竞争力的价格提供所有技术，为我们提供一个集成化、高性能、灵活、可伸缩、安全和高性能价格比的解决方案的标准。

c) 在局部网建设方面，选择使用CISCO设备和TP-LINK产品作为骨干网基础设施的基础。 CISCO设备和TP-LINK方案提供了可伸缩的结构和高性能的设备，能够高速传输数据，同时通过它们Secure技术保证了安全地接入Internet和一体化的网络解决方案。

d) 计算机终端设备的选型既考虑性能、价格比、设备的运行维护费用，也考虑设备的可扩充性，确保系统主要设备的投入在整个系统的生命周期内能得到充分利用并具有强健灵活的体系结构。同时，也考虑局部子网对硬件和信息流量的要求，必须能够提供专用的高速带宽，以处理日常数据信息和峰值操作，并能够支持各种新技术和新增用户。

e) 安全性是另一个关键要求，要保证能够安全地接入Internet。

6. 网络拓扑结构设计

在用户的网络结构设计中，我们建议采用层次化的结构设计。 对于用户即将建设的网络系统来说，想要建设成为一个覆盖范围广、网络性能优良、具有很强扩展能力和升级能力的网络，在起初的设计中就必须采用层次化的网络设计原则。采用这样的结构所建设的网络具有良好的扩充性、管理性，因为新的子网模块和新的网络技术能被更容易集成到整个系统中，而不破坏已存在的骨干网。 大多数的网络都可以被层次性划分为三个逻辑服务单元：核心骨干网(Backbone)、汇聚网(Distribute)和接入网(Local－access)，模块化网络设计方法的目标在于把一个大型的网络元素划分成一个个互连的网络层次。层次性结构如下图所示：

主要网络设备列表：

设备型号 描述 数量（台）

WS-C2950G-48-EI 快速以太网交换机，交换方式：存储-转发；背板宽带（Gbps）:13.6；端口数：48；模块化插槽数：2 5

2621XM 模块化路由器，可选广域接口WIC卡；固定局域网接口：10/100Base-T/TX 2个；支持扩展模块插槽数：3；支持VPN；内置防火墙 1 RJ45-RJ45交叉跳线 1.5米，非屏蔽 4

RJ45-RJ45直连跳线 1.5米，非屏蔽

1

硬件拓展：

a) 如果人员有增加，可以增加相同类型的2950系列交换机

b) 如果分支机构的数量增加，可以考虑在路由器上增加扩展模块，扩展模块的型号根据连接线路的类型确定

c) 如果路由器与交换机之间的连接成为网络的瓶颈，可以考虑更换为3层交换机

IP地址扩展：

目前各部门分配的网段都有比较大的剩余地址空间，具有较好的可扩展性

具体划分如下：

不等分IP地址的子网划分192.168.11.0/25192.168.11.160/27192.168.11.192/27192.168.11.224/27192.168.11.128/27全部的地址空间是192.168.10.0/24和192.168.11.0/24

远程分支机构的IP地址是192.168.20.0/24

IP地址规划：

部门 地址空间 所属VLAN

总经理

副总经理 192.168.11.162/27

192.168.11.163/27 VLAN 50

名称：financial

销售部 192.168.10.0/25 VLAN 10

名称：sales

市场部 192.168.10.128/25 VLAN 20

名称：marketing

技术支持部 192.168.11.0/25 VLAN 30

名称：technic

人事行政部 192.168.11.128/27 VLAN 40

名称：HR

财务部 192.168.11.160/27 VLAN 50

名称：financial

路由器接口 地址空间 用途

路由器对外接口地址 192.168.20.1/30 Fa0/1 路由器内部接口地址 192.168.10.1/25 192.168.10.129/25 192.168.11.1/25 192.168.11.129/27 192.168.11.161/27 Fa0/0.1 VLAN 10网关 Fa0/0.2 VLAN 20网关 Fa0/0.3 VLAN 30网关 Fa0/0.4 VLAN 40网关 Fa0/0.5 VLAN 50网关

接口规划：

设备名称 接口 用途 接口类型

R1 Fastethernet 0/0

Fastethernet 0/1 连接Sw1

连接远程分支机构 Trunk 接口

路由接口

Sw1 Fastethernet 0/1

Fastethernet 0/2

Fastethernet 0/3

Fastethernet 0/4

Fastethernet 0/5

Fastethernet 0/6

Fastethernet 0/7

Fastethernet0/11~30

Fastethernet0/31~45 连接R1

连接Sw2

连接Sw3

连接Sw4

连接Sw5

连接总经理PC

连接副总经理PC

连接用户PC

连接用户PC Trunk接口

Trunk接口

Trunk接口

Trunk接口

Trunk接口

Access接口，Vlan50

Access接口，Vlan50

Access接口，Vlan10

Access接口，Vlan20

Sw2 Fastethernet 0/1

Fastethernet 0/6~40

Fastethernet0/41~48 连接Sw1

连接用户PC

连接用户PC Trunk接口

Access接口，Vlan10

Access接口，Vlan20

Sw3 Fastethernet 0/1

Fastethernet 0/6~10

Fastethernet0/11~47 连接Sw1

连接用户PC

连接用户PC Trunk接口

Access接口，Vlan10

Access接口，Vlan20

Sw4 Fastethernet 0/1

Fastethernet 0/6~35

Fastethernet0/36~45 连接Sw1

连接用户PC

连接用户PC Trunk接口

Access接口，Vlan30

Access接口，Vlan40

Sw5 Fastethernet 0/1

Fastethernet 0/6~35

Fastethernet0/36~45 连接Sw1

连接用户PC

连接用户PC Trunk接口

Access接口，Vlan30

Access接口，Vlan50 交换机配置：

a) 配置主机名

b) 加密保存的密码

c) 添加VLAN

d) 配置VLAN Trunk

路由器配置：

a) 配置主机名

b) 加密保存的密码

c) 在路由器上配置单臂路由

d) 在路由器上配置默认路由访问远程分支机构

四、综合布线

局域网布线设计的依据是网络的分布架构。网络布线必须有较长远的考虑。对于大型局域网，连接公司院内各个建筑物的网络通常选择光纤，统一规划，冗余设计，使用线缆保护管道并且埋入地下。

建筑物内又分为连接各个楼层的垂直布线子系统和连接同一楼层各个房间入网计算机的水平布线子系统。

如果设有信息中心网络机房，还应该考虑机房的特殊布线需求。在局域网布线时，应该充分考虑到将来网络扩展可能需要的最大接入节点数量、接入位置的分布和用户使用的方便性。若整座建筑物接入局域网的节点计算机不多，可以采用从一个接入层节点直接连接所有入网节点的设计。若建筑物

合集下载

公司网络设计方案

公司网络设计方案

一、需求分析：

1.1 系统概述：

项 目： 企业网络设计方案

1.2 可行性分析

本节着重介绍企业背景与当前的社会背景，对企业网的可行性进展详细的系统分析。

互联网，自1996年传入中国，在短短的10年内开展成为全球最大信息媒体，其无时间限制、传播速度快、信息容量大、查阅方便、交互性强方面是其它的媒体所不能比较的，也是较少投入获得最大回报的最优途径，企业上网可以不仅可以为客户提供各类信息，挖掘潜在的客户，更可以提供强大的交互功能，为企业在互联网提供各类商业贸易效劳〔即电子商务〕。

目前互联网的电子商务已经是一个可行的商务贸易方式，其表达在：

1. 网络硬件及其相关支持设施的客观条件已经具备。 网讯网络通信学院

2. 企业承受互联网，企业上网的普及，一般企业都懂得使用网络。

3. 商务平台的开发技术已经提供，企业可以委托通过专业网络公司进展技术支持。

据统计：目前中国上规模的企业上网数量已经占据企业总数60%以上，企业网站普及率在30%以上，在建立企业网站，实现电子商务势在必行。

建立企业电子商务平台，企业可以从以下方面直承受益：

〔1〕建立企业网站介绍企业信息，展示企业产品，打造企业形象、利用互相网独有宣传方式与优势〔低本钱、高效益〕，增加市场宣传轨道，扩大行业影响力。

〔2〕让客户到网站访问，查阅企业信息，根据需要对产品在线下单订购，网站同时通过提供优质的客户效劳，使客户可以通过网站的订单查询效劳功能跟踪并了解客户订单的处理过程，提升客户对公司的信任度，让客户满意公司的效劳，提高企业效劳档次，实现企业销售电子商务系统。 网讯网络通信学院

〔3〕通过网站建立在线反应与在线调查, 加强企业与外界的联系，充分利用客户的资源为企业献策。

〔4〕建立客户档案系统，把客户分配给销售部门与业务人员，根据系统建立稳定可靠的管理制度，让公司高层可以实时通过管理系统监控公司的客户与业务情况，保证客户不因业务人员的流动而流失。

公司网络设计方案 2

公司网络设计方案 2

公司网络设计方案

1. 摘要

本文档旨在为公司网络设计提供一个综合的方案。通过设计一个合理高效的网络结构，以满足公司日常工作需求，提升员工的工作效率和网络的稳定性。

2. 简介

在当今信息化时代，网络已成为企业日常工作的基础设施之一。一个稳定、高效的网络能够提供员工之间的顺畅沟通和信息共享，为业务发展提供有力支撑。

本文档将从公司网络设计的基础设施、网络拓扑结构、网络安全以及网络管理等方面进行详细讨论，以确保设计方案的全面性和有效性。

3. 基础设施

公司网络设计方案的基础设施包括硬件设备和软件平台。

3.1 硬件设备

公司网络的硬件设备包括：

• 路由器：选择具有高性能和可靠性的路由器，以确保数据的高速传输和网络的稳定性。

• 交换机：根据公司规模和网络流量需求选择合适的交换机，提供给不同部门和个人的局域网连接。

• 服务器：根据公司业务需求选择适当数量和配置的服务器，提供稳定的数据存储和应用服务。

• 防火墙：配置防火墙以提供有效的网络安全措施，防范外部攻击和内部威胁。

3.2 软件平台

公司网络的软件平台包括：

• 操作系统：选择稳定、易用的操作系统作为服务器和用户终端的操作系统，例如Windows Server、Linux、macOS等。

• 网络管理软件：选择适合公司规模和需求的网络管理软件，以实现对网络设备、用户权限和安全策略的有效管理。

• 防病毒软件：安装权威可靠的防病毒软件，定期更新病毒库并进行全面的系统扫描，保护网络免受病毒和恶意程序的侵害。 4. 网络拓扑结构

4.1 局域网（LAN）

公司的局域网设计应基于以下原则：

• 分区域：将公司分为不同的区域，每个区域之间通过交换机连接，以减小网络拥堵和提高局域网的可用性。

• 子网划分：按照部门和工作组的需求，对局域网进行合理的子网划分，以提供更好的网络资源管理和安全隔离。

• 线缆布局：根据局域网的拓扑结构和布线需求，合理布置网线和网络设备，以保证信号的传输稳定性和网络设备的可维护性。

公司网络设计方案 3

公司网络设计方案 3

公司网络设计方案

一、背景介绍

随着信息技术的快速发展，公司对网络的需求也越来越高。良好的网络设计不仅能够提高员工的工作效率，还可以提升公司的竞争力。因此，设计一个高效稳定的公司网络设计方案成为了必要的工作。

二、需求分析

在设计公司网络方案之前，需要进行详细的需求分析。以下是对公司网络需求的一些重点分析： 1. 网络规模：计算公司网络所需要的用户数量，包括员工、访客等，以确定所需的网络设备和带宽。

2. 网络拓扑结构：根据企业的规模和布局，选择合适的网络拓扑结构，如总部-分支机构拓扑结构、星型拓扑结构等。

3. 网络安全性：确保公司网络的安全性，包括数据加密、用户身份验证、防火墙设置等，以保护公司敏感信息的安全。 4. 网络可靠性：设计冗余系统和备份设备，以确保公司网络在故障时能够快速恢复，减少业务中断时间。

5. 带宽需求：考虑不同部门的网络使用情况，为重要部门和业务提供足够的带宽，以保证网络运行的稳定性。

6. 网络管理：考虑网络的集中管理和监控，以便及时发现和解决网络故障。

三、方案设计

基于以上需求分析，设计如下公司网络设计方案： 1. 网络设备选择：根据公司规模和需求，选择适当的路由器、交换机、防火墙等设备，并考虑设备的扩展性和性能。

2. 网络拓扑设计：根据需求选择合适的网络拓扑结构，例如总部-分支机构拓扑结构、星型拓扑结构等，以实现不同部门之间的高效通信。

3. 网络安全设置：采用多层次的网络安全策略，包括数据加密、用户身份验证、防火墙设置等，以保护公司网络的安全。 4. 冗余系统设计：设计具备冗余机制的系统和设备，以确保在故障发生时能够快速切换并恢复网络功能。

5. 带宽分配：根据不同部门对网络的需求，进行合理的带宽分配，保证网络的可用性和稳定性。

6. 网络管理和监控：安装合适的网络管理系统，通过集中管理和监控，及时发现和解决网络故障，并进行网络性能优化。

四、方案实施 方案实施是设计一个成功的公司网络设计方案的重要步骤。以下是一些实施步骤的建议：

企业网络设计方案

企业网络设计方案

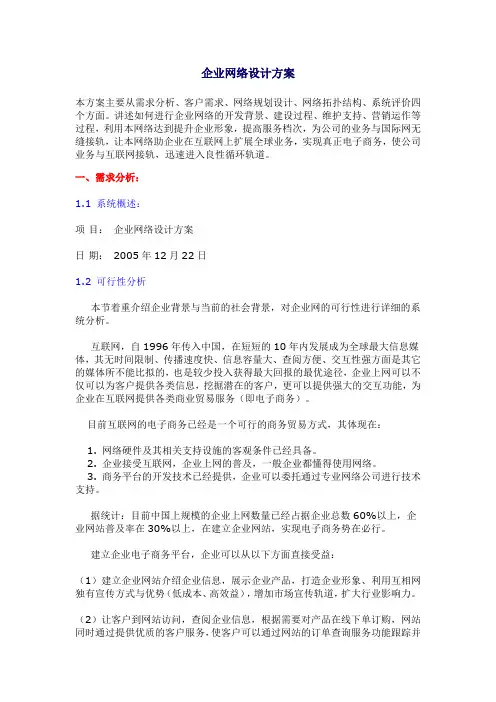

企业网络设计方案
