第三章 拱坝
一、填空题
1. 拱坝是一空间壳体结构,其坝体结构可近似看作由一系列凸向上游的__________和一系列竖向__________所组成,坝体结构既有拱作用又有梁作用，因此具有双向传递荷载的特点。
2. 拱坝所承受的水平荷载一部分由________的作用传至两岸岩体，另一部分通过_______的作用传到坝底基岩，拱坝在外荷载作用下的稳定性主要是依靠__________的反力作用，并不完全依靠坝体重量来维持稳定。这样就可以将拱坝设计得较薄。
3. 拱结构是一种________，在外荷作用下内力主要为___________，有利于发挥筑坝材料（混凝土或浆砌块石）的抗压强度。
4. 拱坝坝身不设___________，其周边通常是固接于基岩上，因而__________和________对坝体应力的影响较显著，设计时，必须考虑基岩变形，并将温度荷载作为一项主要荷载。
5. 拱坝理想的地形应是左右两岸_______，岸坡______无突变，在平面上向下游______的峡谷段。
6. 坝址处河谷形状特征常用河谷的____及_____两个指标来表示。
7. 拱坝的厚薄程度，常以坝底最大厚度T和最大坝高H的比值，即___________来区分。 8. 拱坝理想的地质条件是；基岩_______单一、完整稳定、强度________、刚度大、透水性小和耐风化等。
9. 拱坝按拱坝的曲率分_____________、___________。
10. 拱坝按水平拱圈形式分可分为__ __、___ _、_________。
11. 静水压力是坝体上的最主要荷载，应由拱、梁系统共同承担，可通过___________、来确定拱系和梁系上的荷载分配。
12. 混凝土拱坝在施工时常分段浇筑，最后进行__ _，形成整体。
A friend in need is a friend indeed.患难之交才是真朋友。

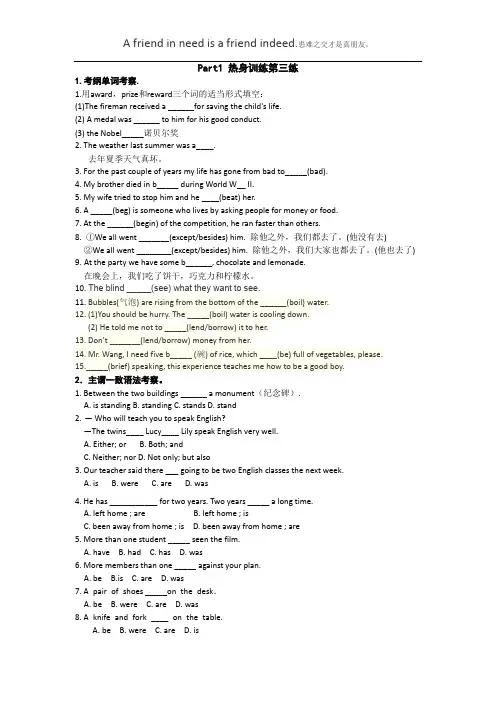

Part1 热身训练第三练
1.考纲单词考察.
1.用award，prize和reward三个词的适当形式填空：
(1)The fireman received a ______for saving the child's life.
(2) A medal was ______ to him for his good conduct.
(3) the Nobel_____诺贝尔奖
2. The weather last summer was a____.
去年夏季天气真坏。
3. For the past couple of years my life has gone from bad to_____(bad).
4. My brother died in b_____ during World W__ II.
5. My wife tried to stop him and he ____(beat) her.
6. A _____(beg) is someone who lives by asking people for money or food.
7. At the ______(begin) of the competition, he ran faster than others.
8. ①We all went _______(except/besides) him. 除他之外，我们都去了。(他没有去)
②We all went ________(except/besides) him. 除他之外，我们大家也都去了。(他也去了)
9. At the party we have some b______, chocolate and lemonade.
在晚会上，我们吃了饼干，巧克力和柠檬水。

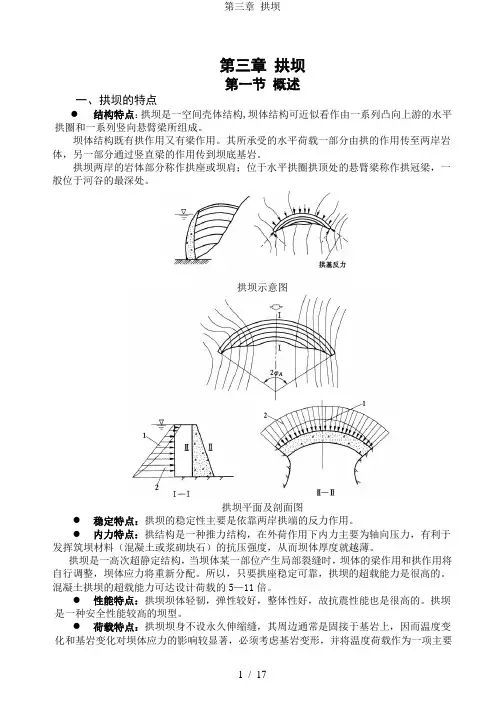

第三章 拱坝
1 / 17 第三章 拱坝
第一节 概述
一、拱坝的特点
结构特点：拱坝是一空间壳体结构,坝体结构可近似看作由一系列凸向上游的水平拱圈和一系列竖向悬臂梁所组成。
坝体结构既有拱作用又有梁作用。其所承受的水平荷载一部分由拱的作用传至两岸岩体，另一部分通过竖直梁的作用传到坝底基岩。
拱坝两岸的岩体部分称作拱座或坝肩；位于水平拱圈拱顶处的悬臂梁称作拱冠梁，一般位于河谷的最深处。
拱坝示意图
拱坝平面及剖面图
稳定特点：拱坝的稳定性主要是依靠两岸拱端的反力作用。
内力特点：拱结构是一种推力结构，在外荷作用下内力主要为轴向压力，有利于发挥筑坝材料（混凝土或浆砌块石）的抗压强度，从而坝体厚度就越薄。
拱坝是一高次超静定结构，当坝体某一部位产生局部裂缝时，坝体的梁作用和拱作用将自行调整，坝体应力将重新分配。所以，只要拱座稳定可靠，拱坝的超载能力是很高的。混凝土拱坝的超载能力可达设计荷载的5—11倍。
性能特点：拱坝坝体轻韧，弹性较好，整体性好，故抗震性能也是很高的。拱坝是一种安全性能较高的坝型。
荷载特点：拱坝坝身不设永久伸缩缝，其周边通常是固接于基岩上，因而温度变化和基岩变化对坝体应力的影响较显著，必须考虑基岩变形，并将温度荷载作为一项主要第三章 拱坝
2 / 17 荷载。
泄洪特点：在泄洪方面，拱坝不仅可以在坝顶安全溢流，而且可以在坝身开设大孔口泄水。目前坝顶溢流或坝身孔口泄水的单宽流量已超过200m3/（s.m）。
设计和施工特点：拱坝坝身单薄，体形复杂，设计和施工的难度较大，因而对筑坝材料强度、施工质量、施工技术以及施工进度等方面要求较高。
二．拱坝对地形和地质条件的要求
（一） 对地形的要求
左右两岸对称，岸坡平顺无突变，在平面上向下游收缩的峡谷段。坝端下游侧要有足够的岩体支承，以保证坝体的稳定
以“厚高比”T/H来区分拱坝的厚薄程度。当T/H<0.2时，为薄拱坝；当T/H=0.2~0.35时，为中厚拱坝；当T/H>0.35时，为厚拱坝或重力拱坝。

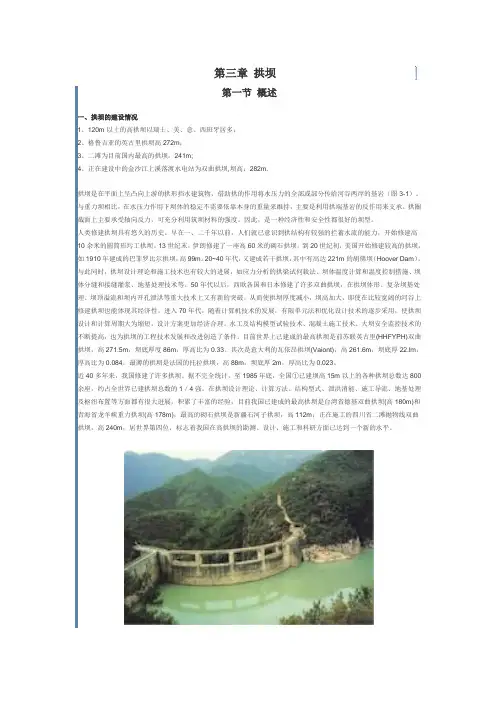

第三章 拱坝
第一节 概述
一、拱坝的建设情况
1、120m以上的高拱坝以瑞士、美、意、西班牙居多；
2、格鲁吉亚的英古里拱坝高272m；
3、二滩为目前国内最高的拱坝：241m;
4、正在建设中的金沙江上溪落渡水电站为双曲拱坝,坝高：282m.
拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩（图3-1）。与重力坝相比，在水压力作用下坝体的稳定不需要依靠本身的重量来维持，主要是利用拱端基岩的反作用来支承。拱圈截面上主要承受轴向反力，可充分利用筑坝材料的强度。因此，是一种经济性和安全性都很好的坝型。
人类修建拱坝具有悠久的历史。早在一、二千年以前，人们就已意识到拱结构有较强的拦蓄水流的能力，开始修建高10余米的圆筒形圬工拱坝。13世纪末，伊朗修建了一座高60米的砌石拱坝。到20世纪初，美国开始修建较高的拱坝，如1910年建成的巴菲罗比尔拱坝，高99m。20~40年代，又建成若干拱坝，其中有高达221m的胡佛坝（Hoover Dam）。与此同时，拱坝设计理论和施工技术也有较大的进展，如应力分析的拱梁试何载法、坝体温度计算和温度控制措施、坝体分缝和接缝灌浆、地基处理技术等。50年代以后，西欧各国和日本修建了许多双曲拱坝，在拱坝体形、复杂坝基处理、坝顶溢流和坝内开孔泄洪等重大技术上又有新的突破，从而使拱坝厚度减小，坝高加大，即使在比较宽阔的河谷上修建拱坝也能体现其经济性。进入70年代，随着计算机技术的发展，有限单元法和优化设计技术的逐步采用，使拱坝设计和计算周期大为缩短，设计方案更加经济合理。水工及结构模型试验技术、混凝土施工技术、大坝安全监控技术的不断提高，也为拱坝的工程技术发展和改进创造了条件。目前世界上已建成的最高拱坝是前苏联英古里(HHFYPH)双曲拱坝，高271.5m，坝底厚度86m，厚高比为0.33。其次是意大利的瓦依昂拱坝(Vaiont)，高261.6m，坝底厚22.lm，厚高比为0.084。最薄的拱坝是法国的托拉拱坝，高88m，坝底厚2m，厚高比为0.023。
