从键盘输入数据并显示实验

  • 格式：docx
  • 大小：18.40 KB
  • 文档页数：3

实验二 从键盘输入数据并显示实验

一、实验目的

1．掌握键盘输入字符的方法和十六进制数字字符的ASCII码转换为二进制数的原理。

2．掌握子程序定义和调用的方法。

3．掌握循环移位指令的用法和无符号数比较大小的方法。

二、实验内容

1. 从键盘上输入4位十六进制数，将其转换为16位二进制数并在显示器上显示出来。要求输入的数字字符串以回车键结束。若按下的键不是十六进制数字字符，则显示出错信息。

2. 从键盘上输入4位十六进制数（如果输入的数字超过4个，则以最后输入的4个为准），将其转换为16位二进制数并在显示器上显示出来。要求输入的数字字符串以回车键结束。若按下的键不是十六进制数字字符，则显示出错信息。

3.应该Masm for Windows 集成实验环境调试运行并讲解程序，并用屏幕录像软件录制全过程，全程开启摄像头，以MP4G格式上传，完成实验报告的书写。

三、实验程序和结果

CRLF MACRO

MOV AH,02H ;显示器输出

MOV DL,0DH ;换行

INT 21H

MOV AH,02H

MOV DL,0AH ;回车

INT 21H

ENDM

DATA SEGMENT ;输入

MARK DB ?

MESSAGE DB 'PLEASE INPUT THE

WORDS!',0DH,0AH,'INPUT:$' ; 输入字符串提示

ERROR DB 0DH,0AH, 'NO MATCH!',0DH,0AH,'$' ;输入错误提示

DATA ENDS

STACK SEGMENT

STA DW 32 DUP(?) ;定义32个空字

TOP DW ?

STACK ENDS

CODE SEGMENT

ASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACK ;表明程序代码段与段地址之间的关系

START: MOV AX,DATA

MOV DS,AX ;将段地址送入段地址寄存器

MOV ES,AX

MOV SP,TOP

HEAD: CRLF ;输出换行回车

MOV MARK,0 MOV AH,09H ;字符串显示

LEA DX,MESSAGE

INT 21H ;显示提示输入的信息

CALL GETNUM ;接收键入数值送DX

CMP MARK,01H

JE HEAD ;输入错误，跳转到HEAD重新输入

MOV CX,0010H ;16位 ；循环次数为16

MOV BX,DX ;把DX的数据放入BX中，显示777

TTT: ROL BX,1 ;循环左移1位

MOV DL,BL

AND DL,01H ;屏蔽掉高7位

ADD DL,30H ;将二进制转码为ASCII码输出

MOV AH,02H ;字符输出

INT 21H ;显示二进制位对应的ASCII字符

LOOP TTT

JMP HEAD

FINI: MOV AX,4C00H ;终止当前程序，返回调用程序

INT 21H ;返回DOS

GETNUM PROC NEAR ;子程序,接收键入数值送DX

PUSH CX

XOR DX,DX ;清零

GGG: MOV AH,01H

INT 21H ;键盘输入

CMP AL,0DH

JE PPP ;输入为回车,则进行转换

CMP AL,20H

JE FINI ;输入为空格,则退回DOS

CMP AL,30H

JB KKK ;输入有误，显示ERROR

SUB AL,30H

CMP AL,0AH ;判断是否为0~9

JB GETS

CMP AL,11H

JB KKK

SUB AL,07H

CMP AL,0FH ;判断是否为A~Z

JBE GETS

CMP AL,2AH

JB KKK

CMP AL,2FH

JA KKK

SUB AL,20H ;判断是否 为a~z

GETS: MOV CL,04 ;转换

SHL DX,CL ;左移四位，第四位0补齐 XOR AH,AH ;AH清零

ADD DX,AX ;把输入的数据放入DX中

JMP GGG

KKK: MOV AH,09H ;显示字符串

MOV DX,OFFSET ERROR

INT 21H

MOV MARK,01H ;将MARK置1

PPP: PUSH DX ;压入堆栈

CRLF ;回车换行

POP DX ;弹出堆栈

POP CX

RET

GETNUM ENDP

CODE ENDS

END START

（页面不足请附页）

四、实验总结和体会

本实验做键盘输入并屏幕显示将十六进制转换成等值的二进制数,我们用DOS功能，利用软件中断指令INT 21H实现了键盘的输入显示器的输出以及返回到DOS的命令，并通过判断将正确输入的4位十六进制数转换为二进制数显示到屏幕上，编写程序时我们要注意一点，DOS环境下是不允许汉字输入的,通过本次实验的学习掌握并了解了接收键盘数据的方法,接收到的数据以ASCII码进行放，并了解了将键盘数据显示时需要转换为ASCII码的原理。

合集下载

从键盘输入数据并显示

从键盘输入数据并显示

DATA SEGMENT

L DB 0DH,0AH,'please input 4 number from 0 to F:',0DH,0AH,'$'

M DB 'errors!','$'

S DB 0DH,0AH,'the result is:',0DH,0AH,'$'

DATA ENDS

CODE SEGMENT

ASSUME CS:CODE ,DS:DATA,ES:DATA

START: MOV AX,DATA

MOV DS,AX

MOV ES,AX

MOV DI,16

C1: MOV SI,4

A: LEA DX,L

MOV AH,9

INT 21H

AC1: MOV AH,1

INT 21H

CMP AL,30H

JNAE AD1

CMP AL,39H

JA AD2

SUB AL,30H

JMP AO1

AD2: CMP AL,46H

JA AD1

CMP AL,40H

JBE AD1

SUB AL,37H

JMP AO1

AD1: LEA DX,M

MOV AH,9

INT 21H

JMP C1

AO1: MOV CL,4

SHL BX,CL

OR BL,AL

DEC SI

JNZ AC1

LEA DX,S MOV AH,9

INT 21H

AM3: SHL BX,1

JNC AM1

MOV DL,31H

JMP AM2

AM1: MOV DL,30H

AM2: MOV AH,2

INT 21H

DEC DI

键盘录入数据的转换与显示程序设计说明书

键盘录入数据的转换与显示程序设计说明书

word完美格式

精心整理 学习帮手

南京工程学院

课程设计报告书

课 程 名 称 微机原理及应用B

院（系、部、中心） 自动化学院

专 业 自动化（数控技术）

班 级

姓 名

学 号

起 止 日 期

指 导 教 师

课程设计报告书

- 1 -

目 录

一、设计题目………………………………………2

二、设计任务（要求）……………………………2

三、总体方案………………………………………2

四、原理框图………………………………………3

五、系统模块详细设计与调试……………………4

六、设计总结………………………………………9

七、参考文献………………………………………10

八、附件材料………………………………………10

课程设计报告书

- 2 - 一. 设计题目：

键盘录入数据的转换与显示程序设计

二. 设计任务：

1. 编写一个程序,能从键盘读入两个5位十进制数(1位符号位和4位数值位),并将这两个十进制数分别转换为二进制数,然后求其和,再将和以十进制形式在屏幕上显示。

2. 做成一个子程序,供其它程序调用。

键盘录入数据的转换与显示概要

键盘录入数据的转换与显示概要

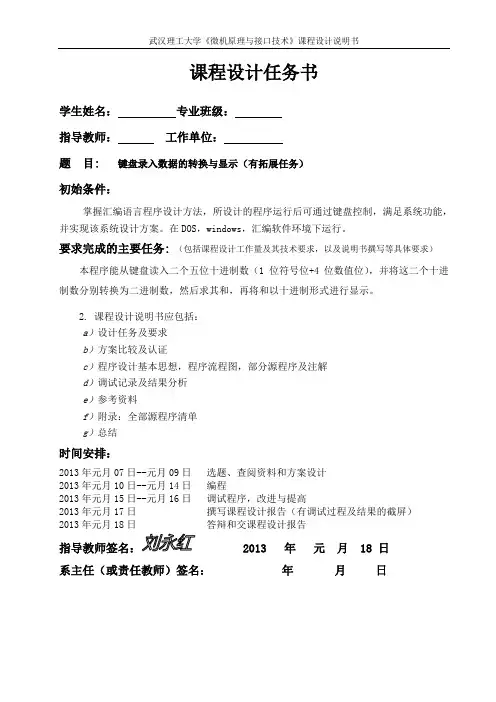

武汉理工大学《微机原理与接口技术》课程设计说明书
