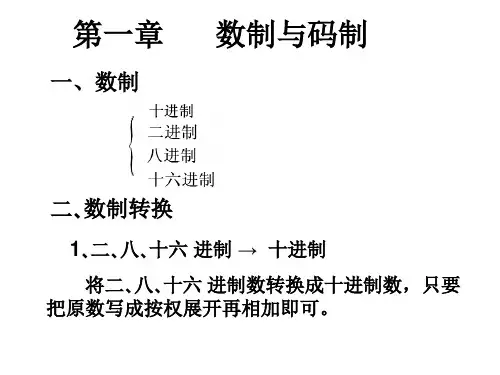

数字电路期中复习

寡人猪八戒

试卷第 1 页 共 10 页

期末考试试卷 （A）卷

课程名称：

适用年级/专业：

试卷类别 开卷（ ）闭卷（√ ） 学历层次 本科

考试用时 120分钟

《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．

一、填空题（每空2分，共20分）

1.逻辑代数中三个最基本的运算是 ①

、 ② 和

③ 。

2.逻辑函数F=A+B+CD的反函数F= ① ，对偶式为

② 。

3.D触发器的特征方程为 ① ，JK触发器的特征方程为

② 。

4. 型触发器克服了空翻现象。

5.构造一个模10计数器需要 ① 个状态， ②

个触发器。

二、单项选择（每小题2分，共20分）

（ A）1、最小项ABCD的逻辑相邻最小项是

A. ABCD B. ABCD C. ABCD D.

试卷第 2 页 共 10 页 ABCD

（ ）2、若所设计的编码器是将 31 个一般信号转换成二进制代码，则输出应是一组N=（ C ）位的二进制代码。

A． 3 B. 4 C. 5 D. 6

（ A）3、时序逻辑电路中一定是含

A. 触发器 B. 组合逻辑电路 C. 移位寄存器

D. 译码器

（ D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1

（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者

A.没有触发器 B. 没有统一的时钟脉冲控制

寡人猪八戒

试卷第 1 页 共 9 页

期末考试试卷 （A）卷

课程名称： 适用年级/专业：

试卷类别 开卷（ ）闭卷（√ ） 学历层次 本科

考试用时 120分钟

《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．

一、填空题（每空2分，共20分）

1.逻辑代数中三个最基本的运算是 ①

、 ② 和

③ 。

2.逻辑函数F=A+B+CD的反函数F= ① ，对偶式为

② 。

3.D触发器的特征方程为 ① ，JK触发器的特征方程为

② 。

4. 型触发器克服了空翻现象。

5.构造一个模10计数器需要 ① 个状态， ②

个触发器。

二、单项选择（每小题2分，共20分）

（ A）1、最小项ABCD的逻辑相邻最小项是

A. ABCD B. ABCD C. ABCD D.

试卷第 2 页 共 9 页 ABCD

（ ）2、若所设计的编码器是将 31 个一般信号转换成二进制代码，则输出应是一组N=（ C ）位的二进制代码。

A． 3 B. 4 C. 5 D. 6

（ A）3、时序逻辑电路中一定是含

A. 触发器 B. 组合逻辑电路 C. 移位寄存器

D. 译码器

（ D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1

（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者

A.没有触发器 B. 没有统一的时钟脉冲控制

数字电路复习方向

Made by 九班学委：刘卓灵

一.需要了解什么是数字量和模拟量；会识别数字波形和专业术语

参考词汇：Analog（模拟量），Digital（数字量）

参考公式：duty cycle = （palse width）/ period

二.需要了解数制之间的转换；浮点数的表达；格雷码，BCD码的转换

参考词汇：Floating-point（浮点数），Hexadecimal（十六进制），Octal（八进制）

十进制转二进制：

例：把0.188转成二进制

二进制的反码和补码：

反码：各个位都取反 1’s complement

补码：取反码后加一 2’s complement

浮点数的表示：

例：把c = 0.2998 x 109转化成浮点数

首先，写出二进制形式：c = 1.001110111101001010111000000 x

228

因为这个数是正数，可以确定S位为0。

E = 28 + 127 = 15510 = 1001 10112

F = 小数部分，所以就可以得出浮点数为：

BCD码的转化：

我觉得有时候可能会有些误区，觉得BCD码就是二进制码，虽然有点相似，不过有明显不同。

例：将转化为BCD码之后为：

BCD码是用四位数表示一个十进制数的一个数位，例如图中的“8”对应的就是“1000”

格雷码的转化：

1.二进制到格雷码的转换：

2.格雷码到二进制的转换：

奇偶校对

Cyclic redundancy check (CRC)：这个自己看看书吧

三．知道组合逻辑电路的基本功能

展示普通门电路的使用：

不能忽略的公式：

SOP：sum-of-products 例：X = A B C + C D

POS：product-of-sums 例：X = (A + B + C)(B + D)

《数字电子电路》期末试题A 第 1 页 共5页 1 数字电子电路 模拟试题-2

题 号 一 二 三 四 总 分

得 分

一、填空题（共30分）

1. 三极管有NPN和PNP两种类型，当它工作在放大状态时，发射结＿＿＿＿，集电结＿＿＿＿＿＿；NPN型三极管的基区是＿＿＿＿＿＿型半导体，集电区和发射区是＿＿＿＿＿＿型半导体。

2. 把高电压作为逻辑1，低电平作为逻辑0的赋值方法称作＿＿＿＿＿＿＿逻辑赋值。一种电路若在正逻辑赋值时为与非门，则在负逻辑赋值时为＿＿＿＿＿＿＿＿。

3. 四位二进制编码器有＿＿＿＿个输入端；＿＿＿＿个输出端。

4. 将十进制数287转换成二进制数是＿＿＿＿＿＿＿＿；十六进制数是＿＿＿＿＿＿＿。

5. 根据触发器功能的不同，可将触发器分成四种，分别是＿＿＿＿触发器、＿＿＿＿触发器、＿＿＿＿触发器和＿＿＿＿触发器。

6. 下图所示电路中，Y1 ＝＿＿＿＿＿＿；

7. Y2 ＝＿＿＿＿＿＿；Y3 ＝＿＿＿＿＿＿。

二、选择题(共 20分)

1. 当晶体三极管＿＿＿＿时处于饱和状态。

A. 发射结和集电结均处于反向偏置

B. 发射结正向偏置，集电结反向偏置

C. 发射结和集电结均处于正向偏置 得 分 评 卷 人

得 分 评 卷 人

A

B Y1

Y2

Y3 《数字电子电路》期末试题A 第 2 页 共5页 2 2. 在下列三个逻辑函数表达式中，＿＿＿＿是最小项表达式。

A．BABA)B,A(Y B. CBCBABCA)C,B,A(Y

C. CABABCBCACBA)D,C,B,A(Y

3．用8421码表示的十进制数45，可以写成＿＿＿＿＿＿＿＿＿＿

A．45 B. [101101]BCD C. [01000101]BCD D. [101101]2
