数字电路期中试卷

  • 格式：doc
  • 大小：139.50 KB
  • 文档页数：4

姓名: 班级: 学号:

遵

守

考

试

纪

律

注

意

行

为

规

范

命题人： 高万武 校验人： 审批人： 第 1 页 共 4 页 ……………………试…………………………卷……………………密……………………封……………………线…………………… 江苏农林职业技术学院2018-2019学年第一学期期中考试

适用班级： 1609 《数字电路》试卷

卷面总分： 100 考试时间： 90 （分钟）

题号 一 二 三 四 五 总得分

分数

一．单选题（每题3分，共15分）

1. 组合逻辑电路的功能是 。

A．放大数字信号 B．实现一定的逻辑功能

C．放大脉冲信号 D．存储数字信号

2．组合逻辑电路中一般不包括以下器件 。

A．与门 B．非门 C．放大器 D．或非门

3．不属于组合电路表达方式的一项是 。

A．真值表 B．逻辑电路

C．逻辑函数表达式 D．二进制代码

4．关于组合逻辑电路不正确的表述是 。

A．组合逻辑电路是由逻辑门电路所组成

B. 组合逻辑电路不可以作为存储信号的记忆元件

C. 组合逻辑电路的输出取决于输入状态

D. 组合逻辑电路的输出与以前状态有关

5．组合逻辑电路是属于 。

A．数字电路 B. 模拟电路与门电路的组合

C. 模拟电路 D. 数字与模拟电路的组合

第2页(共 4 页)

二.简述题（每题 3分，共30 分）

请指出下列各个实际连接图表示的逻辑关系，并画出相应的门电路的逻辑符号、逻辑功能、逻辑函数表达式、真值表。

1.

2.

3.

三. 化简下列表达式（2*10=20分）

1. DCADEACBAY1

电路图

L=AB E A B

Y

电路图L=ABEABY电路图EAYR

第3页(共 4 页) 2. ))()()()((GEAGCECGADBDBY

四． 组合逻辑电路的分析与设计

1. 用与非门设计一个举重裁判表决电路。设举重比赛有3个裁判，一个主裁判和两个副裁判。杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。（20分）

第4页(共 4 页) 2.对下面的电路图进行组合逻辑电路的分析设计，总结电路逻辑功能。（15分）

A

B

C Y

& &

& &

合集下载

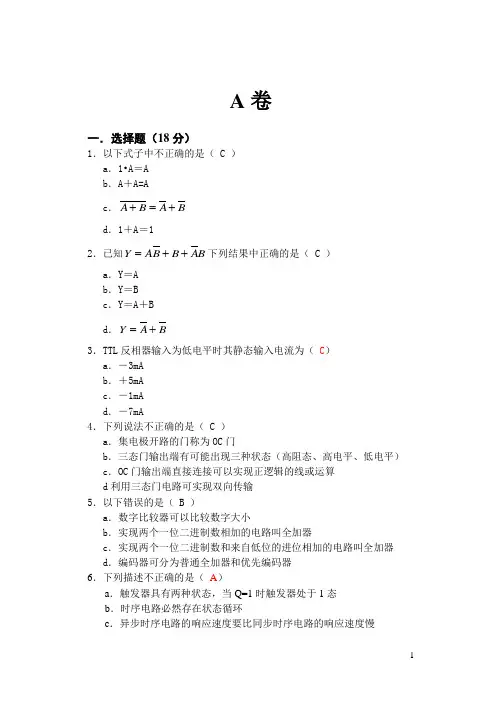

数字电路期末试卷及答案A

数字电路期末试卷及答案A

1

A卷

一．选择题（18分）

1．以下式子中不正确的是（ C ）

a．1•A＝A

b．A＋A=A

c．BABA

d．1＋A＝1

2．已知BABBAY下列结果中正确的是（ C ）

a．Y＝A

b．Y＝B

c．Y＝A＋B

d．BAY

3．TTL反相器输入为低电平时其静态输入电流为（ C）

a．－3mA

b．＋5mA

c．－1mA

d．－7mA

4．下列说法不正确的是（ C ）

a．集电极开路的门称为OC门

b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）

c．OC门输出端直接连接可以实现正逻辑的线或运算

d利用三态门电路可实现双向传输

5．以下错误的是（ B ）

a．数字比较器可以比较数字大小

b．实现两个一位二进制数相加的电路叫全加器

c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器

d．编码器可分为普通全加器和优先编码器

6．下列描述不正确的是（ A）

a．触发器具有两种状态，当Q=1时触发器处于1态

b．时序电路必然存在状态循环

c．异步时序电路的响应速度要比同步时序电路的响应速度慢 2 d．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象

7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q3 Q2 Q1为“011”，请问时钟作用下，触发器下一状态为（ B ）

a．“110” b．“100” c．“010” d．“000”

8、下列描述不正确的是（ A ）

a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

b．寄存器只能存储小量数据，存储器可存储大量数据。

c．主从JK触发器主触发器具有一次翻转性

d．上面描述至少有一个不正确

9．下列描述不正确的是（ B）

a．EEPROM具有数据长期保存的功能且比EPROM使用方便

数字电路试卷与答案

数字电路试卷与答案

.

Word 文档 电子科技大学二零零六至二零零七学年第二学期期末考试

试卷评分基本规则

数字逻辑设计及应用课程考试题 中文A卷 （120分钟） 考试形式：闭卷 考试日期 2007年7月 日

课程成绩构成：平时 20 分， 期中 20 分， 实验 0 分， 期末 60 分

一 二 三 四 五 六 七 八 九 十 合计

一、 填空题 （每空1分，共5分）

1、CMOS与非门的未用输入端应连接到逻辑（ 1 ）电平或者输入信号连接端上。

2、DAC的功能是将（ 数字 ）输入成正比地转换成模拟输出。

3、4512 EPROM可存储一个（ 9 ）输入4输出的真值表。

4、74X163的RCO输出有效条件是：仅当使能信号（ ENT ）有效，并且计数器的状态是15。

5、已知二进制原码为 ( 001101) 2 , 问 对应的8-bit的补码为 ( 00001101 )2.

二、单项选择题：从以下题目中选择唯一正确的答案。（每题2分，共10分）

1、八路数据分配器的地址输入端有（ B ）个。

A. 2 B. 3 C. 4 D. 5

2、以下描述一个逻辑函数的方法中( C )只能唯一表示。

A.表达式 B.逻辑图 C.真值表 D.波形图

3、实现同一功能的Mealy型同步时序电路比Moore型同步时序电路所需要的（ B ）。

A. 状态数目更多 B. 状态数目更少 C. 触发器更多 D. 触发器更少

4、使用移位寄存器产生重复序列信号“1000001”，移位寄存器的级数至少为（ D ）。

A. 2 B. 3 C. 4 D.5

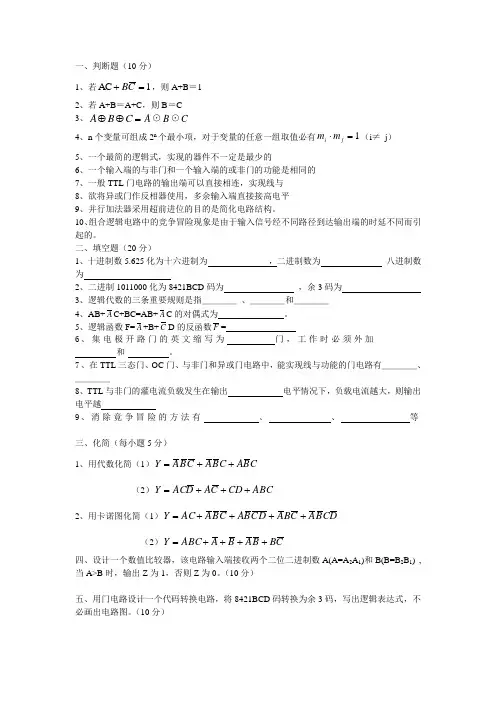

数字电子技术期中考试试卷

数字电子技术期中考试试卷

一、判断题（10分）

1、若1ACCB，则A+B＝1

2、若A+B＝A+C，则B＝C

3、CBAA⊙B⊙C

4、n个变量可组成2n个最小项，对于变量的任意一组取值必有1jimm（i≠ j）

5、一个最简的逻辑式，实现的器件不一定是最少的

6、一个输入端的与非门和一个输入端的或非门的功能是相同的

7、一般TTL门电路的输出端可以直接相连，实现线与

8、欲将异或门作反相器使用，多余输入端直接接高电平

9、并行加法器采用超前进位的目的是简化电路结构。

10、组合逻辑电路中的竞争冒险现象是由于输入信号经不同路径到达输出端的时延不同而引起的。

二、填空题（20分）

1、十进制数5.625化为十六进制为 ，二进制数为 八进制数为

2、二进制1011000化为8421BCD码为 ，余3码为

3、逻辑代数的三条重要规则是指＿＿＿＿ 、＿＿＿＿和＿＿＿＿

4、AB+AC+BC=AB+AC的对偶式为 。

5、逻辑函数F=A+B+CD的反函数F=

6、集电极开路门的英文缩写为 门，工作时必须外加

和 。

7、在TTL三态门、OC门、与非门和异或门电路中，能实现线与功能的门电路有＿＿＿＿、＿＿＿＿

8、TTL与非门的灌电流负载发生在输出 电平情况下，负载电流越大，则输出电平越

9、消除竟争冒险的方法有 、 、 等

三、化简（每小题5分）

1、用代数化简（1）CBACBACBAY

（2）ABCCDCADACY

2、用卡诺图化简（1）DCBACBADCBACBAACY

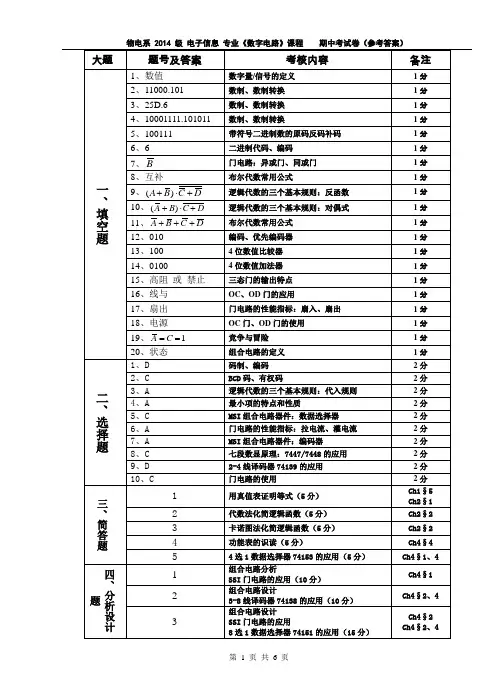

数字电路期中试卷(答案)
