路基工程施工技术交底

第1章

1

施工技术交底记录

年 月 日 编号：

工程名称 分部名称 道路工程

分项工程名称 路基

交底内容：

1、路基施工前，施工人员必须认真熟悉设计文件和图纸并对道路中线控制桩、边线桩及高程控制桩等进行复核。

2、施工过程中测量人员对平面和水准测量应准确及时，并应及时向施工人员提供测量数据并进行现场交桩。

3、施工中应做好排水、基底处理、边坡防护和土的压实工作。压实度应达到设计要求。

填挖类型 路面底面以下深度（cm） 压实度（%）

填方路基 上路床 0-30 ≥95

下路床 30-80 ≥95

上路堤 80-150 ≥94

下路堤 150以下 ≥92

零填及挖方路基 0-30 ≥95

30-80 ≥95

4、路基填土经碾压夯实后不得有翻浆、弹簧等现象。填土中不得含有淤泥、腐植土及有机物质等。

5、路基填挖方接近路床标高时，应按设计要求检测路床宽度、标高和平整度，并进行整修。重要桩号的标高及坡度变换处应复核。

6、路床平整、坚实，不得有翻浆、弹簧、起皮、波浪、积水等现象。用12～15t压路机碾压后，轮迹深度不得大于5mm。

7、土路床纵断高程：-20～+10mm。平整度≤15mm。

8、规范：城镇道路工程施工与质量验收规范 CJJ1-2008

交底青岛城建集团有限公接受单 第1章

2 单位 司 位

交底人 接受人

施工技术交底记录

年 月 日 编号：

工程名称 分部名称 道路工程

分项工程名称 二灰碎石层（劲松三路）

交底内容：

1、二灰碎石层施工前，施工人员必须认真熟悉设计文件和图纸。

2、施工过程中测量人员对平面和水准测量应准确及时，并应及时向施工人员提供测量数据并进行现场交桩。

3、认真检验混合料质量，灰土中粒径大于20mm的土块不得超过10%，但最大的土块粒径不得大于50mm。灰土应拌和均匀，色泽调和，石灰中严禁含有未消解颗粒。

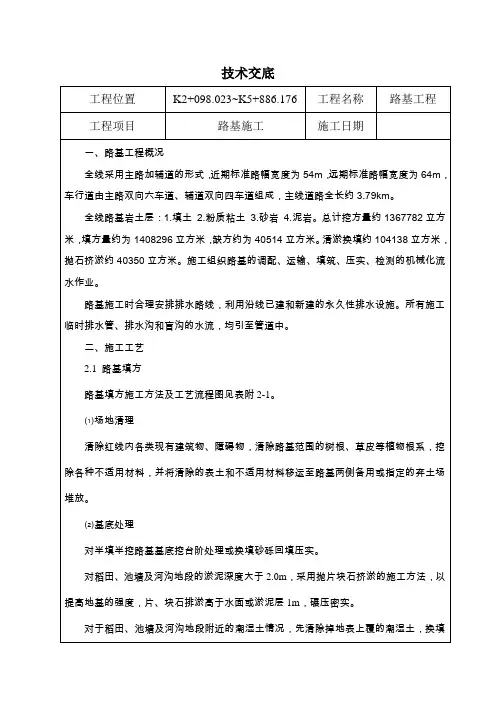

技术交底

工程位置 K2+098.023~K5+886.176 工程名称 路基工程

工程项目 路基施工 施工日期

一、路基工程概况

全线采用主路加辅道的形式，近期标准路幅宽度为54m，远期标准路幅宽度为64m，车行道由主路双向六车道、辅道双向四车道组成，主线道路全长约3.79km。

全线路基岩土层：1.填土 2.粉质粘土 3.砂岩 4.泥岩。总计挖方量约1367782立方米，填方量约为1408296立方米，缺方约为40514立方米。清淤换填约104138立方米，抛石挤淤约40350立方米。施工组织路基的调配、运输、填筑、压实、检测的机械化流水作业。

路基施工时合理安排排水路线，利用沿线已建和新建的永久性排水设施。所有施工临时排水管、排水沟和盲沟的水流，均引至管道中。

二、施工工艺

2.1 路基填方

路基填方施工方法及工艺流程图见表附2-1。

⑴场地清理

清除红线内各类现有建筑物、障碍物，清除路基范围的树根、草皮等植物根系，挖除各种不适用材料，并将清除的表土和不适用材料移运至路基两侧备用或指定的弃土场堆放。

⑵基底处理

对半填半挖路基基底挖台阶处理或换填砂砾回填压实。

对稻田、池塘及河沟地段的淤泥深度大于2.0m，采用抛片块石挤淤的施工方法，以提高地基的强度，片、块石排淤高于水面或淤泥层1m，碾压密实。

对于稻田、池塘及河沟地段附近的潮湿土情况，先清除掉地表上覆的潮湿土，换填级配砂砾料垫层，接着逐层回填路基、逐层碾压。

对稻田、池塘及河沟地段的淤泥深度小于2.0m时，采用先清淤后填筑的方式处理。即先排干道路区水田及鱼塘里地表水，清除掉地表上覆松软土层和地形低洼处水田和鱼塘里表层流塑~软塑状土层，并晾干路基；铺筑级配砂砾料垫层，接着逐层回填路基、逐层碾压。

填方路段的地面自然纵坡大于12％或横坡大于1:5，表层土厚不大于3m，将表层土清除后，再在斜坡上分级挖成宽度不小于2.0m，并向内倾斜大于4％的台阶；表层土厚大于3m，清除表层种植土，再在斜坡上分级挖成宽度不小于2.0m，并向内倾斜大于4％的台阶，并用小型夯实机夯实，然后采用大颗粒填料使之嵌入地面，再进行分层碾压。填土与原状土界面处竖向4m范围内采用碎石块填料。

- 1 - 路基土石方施工技术交底

1、施工准备

1.1施工测量

1.1.1断面、中线复测

路基开工前对路基中线进行全面恢复并固定路线主要控制桩，在恢复中线时，应与结构物中心、相邻施工段的中线闭合，而且做好施工测量,包括导线、水准点复测，布设控制点、线、网。同时对清表前断面进行复测。

1.1.2路基放样

用GPS或全站仪根据控制桩和恢复的路线中桩，测量出路堤坡脚、边沟护坡道等的位置桩,并测量出原地面高程。以后施工过程中，应对深挖高填地段，按设计要求结合实际施工每挖填3～5m或者一个边坡平台复测中桩和横断面。

1.2现场清理

对占地范围内树木、石头、废物和草皮进行清理。对所有路基范围内沟渠、坑槽按指定的范围清除杂物，然后用合格材料分层回填并压实，对清理出来的废料、杂物运到指定的弃土场，绝不造成环境污染。

1.3临时排水

在地表过分潮湿、鱼塘或农田地段，应在路堤两侧护坡道外开挖纵向排水沟、在路基范围内开挖纵横向排水沟，排除积水，切断或降低地下水，并应按排水设计或监理工程师的指示进行施工。

排水沟的开挖注意结合原地形地貌所存有的排水设施相衔接。避免施工中由于雨季雨水、泥水等冲入农田、林地。

1.4原材料准备

对路基填筑用土，根据《公路土工试验规程》进行下列试验。

（1）、液限、塑限、塑性指标

（2）、颗粒大小分析试验

（3）、含水量试验

（4）、密度试验

（5）、土的标准击实试验（最大干密度、最佳含水量）

- 2 - （6）、土的强度试验（CBR值）

（7）、石料的强度，风化程度，级配等

1.5施工机械准备

挖掘机、推土机、压路机、装载机、运输车应按照提供工作面的多少、土方调配的计划组织各施工机械，以满足工程工期、质量标准的需要。

2、路基挖方施工

挖掘包括所有土方挖掘和岩石挖掘，这些挖掘在规定的红线范围内进行，所有挖掘出的土的清除、运输、适当利用和处理，开挖时均以图纸上所注明的开挖线、坡度、尺寸等施工要求去实施。

1 技术交底记录

工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日

本工程道路基层为C30砼基层，22cm厚，采用商品砼。

施工要求如下：

1、水泥路面施工工艺 ：

备料和混合料配比调整→测量放样→基层检验和整修→支立模板和安设钢筋（传力杆和雨水篦子）→拌和混凝土→运输混凝土→摊铺混凝土→振捣混凝土→提浆、刮平→机械抹平→人工抹光→表面制毛（压纹）→机械切缝→拆模→填缝→养护→开放交通。

2、施工准备

（1）材料准备与性能检验

本路面混凝土采用商品混凝土，在施工中应做好混凝土的使用计划和协调调度，使材料能及时供应。

（2）垫层质量检验

基层摊铺前，应对垫层进行全面检查及维修，及时处理垫层上的杂物，最后洒水润湿垫层表面，但不得有积水。

（3）测量放线

施工放样根据设计图纸放出道路中心线及路边线，在路中心线上每5m-10m设一中心桩，同时设胀缩缝、曲线起讫点和纵坡转折点等中心桩，并相应在路边各设一对边桩。主要中心桩分别固定在路旁稳固位置。根据放好的中心线及边线，在现场核对施工图纸的混凝土分块线。放样时为了保证曲线地段中线内外侧车道混凝土块有效合理的划分，必须保持横向分块线与路中心线垂直。对测量放样经常进行复核，做到勤测、勤核、勤纠偏。 横坡为1%，纵坡以相邻两井中间开始分别以1%向两边放坡。

3、施工机械的选择和配套

振动梁1台，HZ-50插入式振捣器4台，PZ-50平板式振捣器2台，发电机1台，切缝机2台，钢模、养护薄膜、篷布等若干。

技术负责人 交底人： 接交人：

2 工程名称 威卡威厂区道路 交底部位 混凝土路面

分项工程 日 期 2017年10月4日

本工程道路基层为C30砼基层，22cm厚，采用商品砼。

施工要求如下：

1、水泥路面施工工艺 ：

备料和混合料配比调整→测量放样→基层检验和整修→支立模板和安设钢筋（传力杆和雨水篦子）→拌和混凝土→运输混凝土→摊铺混凝土→振捣混凝土→提浆、刮平→机械抹平→人工抹光→表面制毛（压纹）→机械切缝→拆模→填缝→养护→开放交通。
