高速公路监控系统施工方案

高速公路监控系统方案

适用范围：高速路监控系统方案，公路监控系统方案

高速公路监控系统是通过沿线的外场设施（各类检测、显示等装置）及时、准确、完整地收集并预告前方道路的各类信息，如交通量、事故、路况等，道路使用者通过监控中心的监视（显示）设备直观地了解交通运行状况。在发生交通异常时，能即使确定事故或手阻区域，并实时发布相应的诱导和救援信息。

随着计算机技术、自动化控制技术和光纤通信技术的发展，高速公路监控系统的技术结构也随之发生变化，由单一的计算机集中处理方式代之为多计算机功能分散的计算机网络处理方式，从而使系统可*性提高，程序编制简单，易于维护和功能扩展，由于光缆超小型计算机及微电子技术的发展，使应用于监控系统中的各种设备向智能化方向发展，使今后高速公路的监控系统具有更强的功能。

高速公路监控系统主要由信息采集子系统、监控中心及信息提供子系统三大部分组成。信息采集子系统包括：车辆检测器、气象检测器、紧急电话和巡逻车；监控中心是高速公路全线路监控系统的最高层即控制中心，主要负责全线路范围内交通情况的监视和控制；信息提供子系统包括交通标志、标线和信号等，是交通监控管理为汽车用户服务的主要形式。

高速公路监控系统实质上是一个闭环系统，系统的输入是反映公路上车辆运行情况的交通参数和交通状况，这些信息经监控系统分析、处理、判断后，可发生指令，控制道路情报板，变更其显示内容，实施对交通流的调节和控制，其性能的优劣，在一定程度上取决于车辆驾驶员能否协调配合工作，接受系统的调度和指挥。

高速公路监控系统不仅能改善高峰期间车辆行驶的平均速度，增加高峰期间的交通量，减少交通堵塞程度和车辆延滞时间，同时也能大大减少交通事故和保证交通安全，节约燃料和减少车辆的磨损，缩短运输时间，减少污染，发挥高速公路快速、安全、舒适和高效率的功能。监控系统具有较为显著的经济效益、社会效益和环境效益。

高速公路与一般公路相比，具有线型好、设计标准高、交通流量大、行车速度快等特点，如不采用先进的管理措施，在交通量大、气候恶劣的情况下，极易发生交通事故和交通阻塞。为此，在一些车流量非常大的高速公路上部署全程的监控系统就是必不可少了。这些监控系统可实施交通流量和交通运行监视；对关键点进行气象检测；对关键路段实施交通适时控制；及时发现各种异常情况并采取应急措施，保证高速公路高速、安全、经济地运营管理。

高速公路龙门架监控杆施工方案

一、项目概述

高速公路龙门架监控杆是指在高速公路旁设置的监控设备支撑结构，用于安装监控摄像头和其他相关设备。其作用是对高速公路的交通情况进行全天候实时监控，提升道路交通安全性和管理效能。本文将介绍高速公路龙门架监控杆的施工方案。

二、施工流程

1.前期准备

在施工前，需进行详细的设计和工程测量，确定监控杆的安装位置和高度，并完成相关手续和设置施工安全区域。

2.桩基施工

根据设计要求，在监控杆安装位置开挖桩基，确保基础稳固可靠。桩基深度和直径根据设计要求确定，并按照相关标准进行处理。

3.钢架制作与安装

制作监控杆的钢架，根据设计要求和实际情况进行焊接和组装。将制作好的龙门架运输到现场，使用吊车将其安装到预先设置的基础上，并进行水平和垂直调整，确保安装准确。

4.混凝土浇筑

将龙门架的基础部分与预埋的钢筋连接固定，之后进行混凝土浇筑。浇筑完毕后，对混凝土表面进行养护和防水处理。

5.功能设备安装 在龙门架上安装监控设备的支撑结构和相关设备，包括摄像机、转台、电缆等。在安装过程中，需注意设备的牢固性、布线的合理性以及与其他设备的连接等。

6.电力供应

对监控杆进行电力供应。安装电缆和配电箱，并与电力系统进行连接。确保电力供应稳定可靠。

7.调试和维护

完成监控设备的安装后，进行调试和功能测试。对设备进行调整和维护，确保其正常工作。

三、施工注意事项

1.安全措施

在施工现场严格执行相关安全规定，设置警示标志和安全防护措施。确保施工人员的人身安全。

2.资源安排

合理安排施工人员和机械设备的使用，确保施工进度和质量。

3.施工质量监控

严格按照设计要求进行施工，监测施工质量，确保监控杆的稳定性和牢固性。

4.环境保护

在施工过程中，注意环境保护，控制噪音、扬尘等污染。避免对周边环境造成影响。 5.验收与维保

施工结束后，进行验收工作，并建立健全的维护保养机制，定期检查和维护监控杆和相关设备。

高速公路监控系统项目施工重点难点及施工方案

1. 项目概述

本文档旨在讨论高速公路监控系统项目的施工重点、难点以及相应的施工方案。该项目的目标是建立一个高效、安全、稳定的监控系统，以提升高速公路的管理和安全水平。

2. 施工重点

在项目的施工过程中，我们需要特别关注以下几个重点：

2.1 系统设备安装

高速公路监控系统包括摄像头、传感器、服务器等多种设备的安装。在施工中，我们需要确保设备的正确安装位置，以实现全面的监控覆盖，并保证设备的正常运行。

2.2 网络连接和数据传输

高速公路监控系统需要通过网络传输监控数据，因此网络连接的稳定与速度至关重要。在施工中，我们需要确保网络设备的正确布置和连接，并进行必要的测试和优化，以确保数据的及时传输和高效处理。

2.3 数据存储和管理

监控系统需要存储大量的监控数据，并进行有效的管理和查询。在施工中，我们需要配置适当的数据存储设备，并制定合理的数据管理方案，以保证数据的安全性和可靠性。

2.4 系统集成和测试

高速公路监控系统由多个子系统组成，包括视频监控、报警、数据分析等。在施工中，我们需要确保各个子系统的正常运行，并进行系统级的集成和测试，以确保整个系统的稳定和可靠。

3. 施工难点

在高速公路监控系统项目的施工过程中，可能会遇到以下几个难点：

3.1 工期压力 高速公路是交通要道，施工时间有限。在满足工期要求的前提下，我们需要高效、有序地完成施工任务，以确保项目能够按时交付。

3.2 安全风险

高速公路施工环境复杂，存在安全风险。在施工中，我们需要制定合理的安全管理措施，并加强监督，确保施工过程的安全性。

3.3 技术难题

高速公路监控系统涉及到多个技术领域，如网络通信、视频处理等。在施工中，我们需要解决各种技术难题，并确保系统的稳定和可靠。

4. 施工方案

为了完成高速公路监控系统项目，我们制定了以下施工方案：

4.1 项目管理与协调

建立项目管理团队，负责项目整体规划、进度控制和资源协调。并与相关部门和供应商建立良好的沟通与协作关系，确保施工顺利进行。

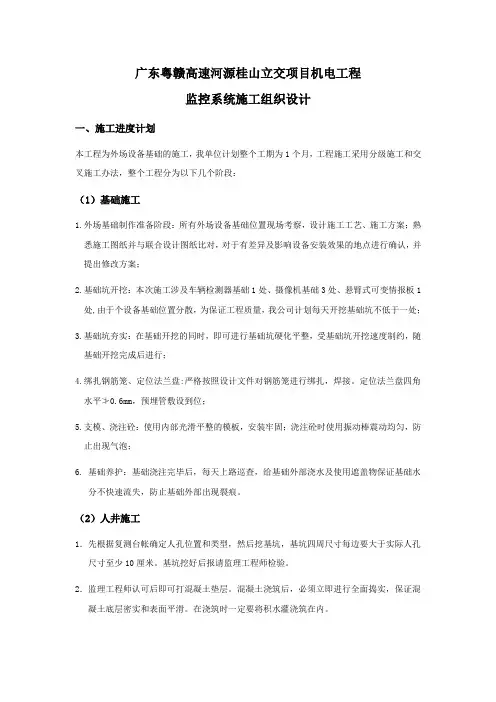

广东粤赣高速河源桂山立交项目机电工程

监控系统施工组织设计

一、施工进度计划

本工程为外场设备基础的施工，我单位计划整个工期为1个月，工程施工采用分级施工和交叉施工办法，整个工程分为以下几个阶段：

（1）基础施工

1.外场基础制作准备阶段：所有外场设备基础位置现场考察，设计施工工艺、施工方案；熟悉施工图纸并与联合设计图纸比对，对于有差异及影响设备安装效果的地点进行确认，并提出修改方案；

2.基础坑开挖：本次施工涉及车辆检测器基础1处、摄像机基础3处、悬臂式可变情报板1处,由于个设备基础位置分散，为保证工程质量，我公司计划每天开挖基础坑不低于一处；

3.基础坑夯实：在基础开挖的同时，即可进行基础坑硬化平整，受基础坑开挖速度制约，随基础开挖完成后进行；

4.绑扎钢筋笼、定位法兰盘:严格按照设计文件对钢筋笼进行绑扎，焊接。定位法兰盘四角水平≯0.6mm，预埋管敷设到位；

5.支模、浇注砼：使用内部光滑平整的模板，安装牢固；浇注砼时使用振动棒震动均匀，防止出现气泡；

6. 基础养护：基础浇注完毕后，每天上路巡查，给基础外部浇水及使用遮盖物保证基础水分不快速流失，防止基础外部出现裂痕。

（2）人井施工

1．先根据复测台帐确定人孔位置和类型，然后挖基坑，基坑四周尺寸每边要大于实际人孔尺寸至少10厘米。基坑挖好后报请监理工程师检验。

2．监理工程师认可后即可打混凝土垫层。混凝土浇筑后，必须立即进行全面捣实，保证混凝土底层密实和表面平滑。在浇筑时一定要将积水灌浇筑在内。

3．撑膜制钢筋笼，人孔模板位置要放正并抵撑牢固防止浇筑时变形，要保证膜位于基坑中央位置，墙壁厚度均匀一致。

4．待垫层凝固后开始人孔墙壁的浇筑。混凝土采用标准的配合比进行浇筑，浇筑时要用振动棒震动，使墙体达到规定的强度。在浇筑时按规定预留人孔的硅管槽位。拉环线置于混凝土内，伸出长度要符合图纸要求。

5．管群进入人孔部位,在混凝土浇筑时预留, 管群在进入人孔后管群外侧进行防水处理，人孔施工完成后报请监理工程检验，得到确认后方可进行下一个人孔施工。
