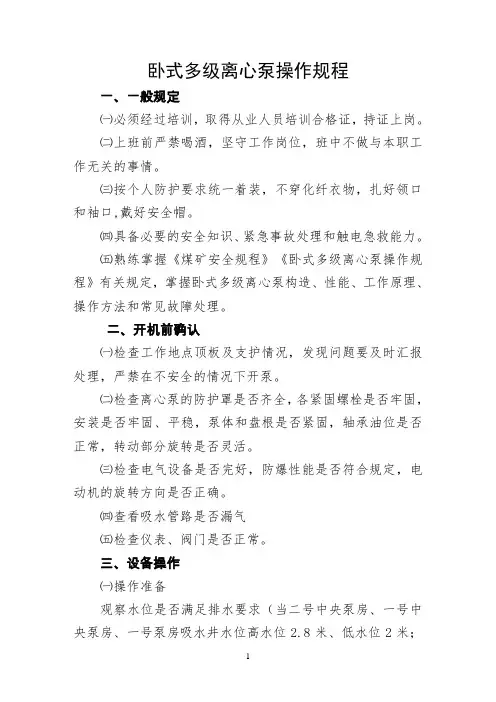

卧式多级离心泵操作规程

卧式多级离心泵操作规程

一、一般规定

㈠必须经过培训，取得从业人员培训合格证，持证上岗。

㈡上班前严禁喝酒，坚守工作岗位，班中不做与本职工 作无关的事情。

㈢按个人防护要求统一着装，不穿化纤衣物，扎好领口 和袖口，戴好安全帽。

㈣具备必要的安全知识、紧急事故处理和触电急救能力。

㈤熟练掌握《煤矿安全规程》《卧式多级离心泵操作规 程》有关规定，掌握卧式多级离心泵构造、性能、工作原理、 操作方法和常见故障处理。

二、开机前确认

㈠检查工作地点顶板及支护情况，发现问题要及时汇报 处理，严禁在不安全的情况下开泵。

㈡检查离心泵的防护罩是否齐全，各紧固螺栓是否牢固， 安装是否牢固、平稳，泵体和盘根是否紧固，轴承油位是否 正常，转动部分旋转是否灵活。

㈢检查电气设备是否完好，防爆性能是否符合规定，电 动机的旋转方向是否正确。

㈣查看吸水管路是否漏气

㈤检查仪表、阀门是否正常。

三、设备操作

㈠操作准备 观察水位是否满足排水要求（当二号中央泵房、一号中 央泵房、一号泵房吸水井水位高水位2.8米、低水位2米；

三盘区复用水仓成品水池水位处于大于0.72m、管道压力低 于0.95MPa时离心泵才能自动开启排水，水位低于0.3m离心 泵停止）。

㈡操作过程

1.设备启动操作

⑴MD450-60X6卧式多级离心泵，二号中央泵房

①远控操作（地面调度室）

在操作台上旋转按钮位置：地面（地面/井下）、自动（自 动/手动）、运行（运行/检修）f由调度室电力调度员操作。

②近控操作（井下现场）

a集中操作（在操作台上操作）

在操作台上旋转按钮位置：选择某#离心泵（1#、2#、3#、 4#、5#）、井下（地面/井下）、自动（自动/手动）、运行 （运行/检修）一按自动启动按钮3秒左右后观察显示屏：电 磁阀打开，同时射流泵开始工作，并抽出离心泵泵体内空气。 当负压达到-0.4MPa以上时，负压指示灯由红变绿。接着电 动机启动，当电动机电流达到50A左右、正压达到2.4MPa以 上后，正压指示灯由红变绿，电动阀开始打开。电动阀完全 打开后，接着电磁阀自动关闭，离心泵开始排水。

b手动操作（主射流系统为电动控制系统，备用射流系 统为手动控制系统。当主射流系统、备用射流系统无故障时， 首选主射流系统为控制系统） 在操作台上旋转旋钮位置：选择某#离心泵（1#、2#、3#、 4#、5#）、井下（地面/井下）、手动（自动/手动）、检修 （运行/检修）f按真空阀、射流阀启动按钮，观察显示屏：

当负压达到-0.4MPa以上时，负压指示灯由红变绿，接着高 压软启动柜合闸，随后电动机、离心泵启动f当正压达到 2.4MPa以上时，正压指示灯由红变绿。接着电动阀打开，电 动阀指示灯由红变绿f按真空阀、射流阀停止按钮，离心泵 开始排水。

c手动操作（当主射流系统有故障时，选择备用射流系 统为控制系统）

选择某#离心泵（1#、2#、3#、4#、5#）,打开其真空阀、 射流阀，射流泵开始工作f观察负压压力表，当负压达到 -0.4MPa以上时，在某#离心泵对应的就地控制箱上按下启动 按钮，接着高压软启动柜合闸，随后电动机、离心泵启动。 同时关闭真空阀，然后关闭射流阀f观察正压压力表，当正 压达到2.4MPa以上时，在就地控制箱上按电动阀启动按钮， 电动阀打开，离心泵开始排水。

⑵MD280-43X9卧式多级离心泵，一号中央泵房

①远控操作（地面调度室）

在操作台上旋转按钮位置：地面（地面/井下）、自动（自 动/手动）、运行（运行/检修）f由调度室电力调度员操作。

②近控操作（井下现场）

a集中操作（在操作台上操作）

在操作台上旋转按钮位置：某#离心泵（1#、2#、3#）、 井下（地面/井下）、自动（自动/手动）、运行（运行/检修）、 射流阀（射流阀/排真空阀）f按自动启动按钮3秒左右后电 磁阀打开，观察显示屏，接着电磁阀指示灯亮并开始抽出离 心泵泵体内空气。当负压达到-0.3MPa以上时，负压指示灯 亮。接着电动机启动，当电动机电流达到35A左右、正压达 到2.5MPa以上后，正压指示灯亮，电动阀开始打开。电动阀 完全打开后，电动阀指示灯亮，接着电磁阀自动关闭，离心 泵开始排水。

b手动操作（射流系统为主控制系统，真空泵为备用控 制系统。当射流阀、真空泵无故障时，首选射流系统为控制 系统）

在操作台上旋转旋钮位置：某#离心泵（1#、2#、3#）、 井下（地面/井下）、手动（自动/手动）、检修（运行/检修）、 射流阀（射流阀/排真空阀）f按电磁阀启动按钮，观察显示 屏，接着电磁阀打开，其指示灯亮并开始抽出离心泵泵体内 空气f当负压达到-0.3MPa以上时，负压指示灯亮f按电动 机启动按钮，观察电流、正压显示情况。当电动机电流达到 35A左右、正压达到2.5MPa以上后，正压指示灯亮。按电动 阀启动按钮，必须当电动阀指示灯亮后方可松开按钮f按电 磁阀停止按钮，离心泵开始排水。

c手动操作（当射流泵故障时，真空泵为控制系统）

在操作台上旋转旋钮位置：某#离心泵（1#、2#、3#）、 井下（地面/井下）、手动（自动/手动）、检修（运行/检修）、 真空泵（射流阀/排真空阀）f按真空泵电磁阀启动按钮，水 开始注入真空泵f按真空泵管道上排空气电动阀启动按钮， 观察电脑显示屏，电动阀指示灯亮f当注水标志颜色变为绿 色时表示水已注满真空泵，启动真空泵。当负压达到-0.3MPa 以上时，负压指示灯亮。按电动机启动按钮，观察电流、正 压显示情况。当电动机电流达到35A左右、正压达到2.5MPa 以上后，正压指示灯亮f按真空泵管道上排空气电动阀停止 按钮、按电动阀启动按钮，必须当电动阀指示灯亮后方可松 开按钮f按真空泵电磁阀停止按钮，关闭真空泵，离心泵开 始排水。

d手动操作（当射流泵、真空泵故障时）

在操作台上旋转旋钮位置：某#离心泵（1#、2#、3#）、 井下（地面/井下）、手动（自前手动）、检修（运行检修） f打开射流管或真空管的阀门，当负压达到-0.3MPa以上时， 负压指示灯亮。按电动机启动按钮，观察电流、正压显示情 况。当电动机电流达到35A左右、正压达到2.5MPa以上后， 正压指示灯亮。按电动阀启动按钮，必须当电动阀指示灯亮 后方可松开按钮f关闭射流管或真空管的阀门，离心泵开始 排水。

⑶MD155-30X5卧式多级离心泵，三盘区复用水仓

①远控操作（地面调度室）

在操作台上旋转按钮位置：地面（地面/井下）、运行（运 行/检修）f由调度室电力调度员操作。

②近控操作（井下现场）

a集中操作（在操作台上操作）

在操作台上旋转按钮位置：选择某#离心泵（1#、2#）、 井下（地面/井下）、运行（运行/检修）f观察显示屏：成 品水池水位处于高于0.72m、管道压力低于0.95MPa时，按 自动启动按钮3秒左右后离心泵开始排水。

b分步操作（在操作台上操作）

在操作台上旋转按钮位置：选择某#离心泵（1#、2#）、

井下(地面/井下)、检修(运行/检修)f按1# (2#)变频 器启动按钮f当电动机频率达到40Hz以上，按1# (2#)电 动闸阀开启按钮-1#

(2#)离心泵开始排水。

⑷MD280-43X9卧式多级离心泵，一号泵房 打开1#(2#)离心泵排真空阀门一开启1# (2#)真空泵 -观察负压压力表，当负压达到-0.3MPa以上时，开启1#(2#) 离心泵一关闭1#(2#)离心泵排真空阀门一观察正压压力表， 当正压达到2MPa以上时，开启1#(2#)离心泵闸阀一1#(2#) 离心泵开始排水。

2 .设备运行操作

①检查离心泵、电动机轴承温度(离心泵轴承温度最高 不应超过75℃,电动机轴承温度最高不应超过90℃),按注 油周期进行加油；观察填料室正常漏水程度，以每分钟10-20 滴为准，否则应调整填料压盖；压力表显示是否正常；离心 泵、电动机是否地脚螺栓是否松动、有无异常声音、是否振 动；电动机电流是否在正常范围内。

②观察水仓的储水量。

3 .设备停机操作

①按自动停止按钮(按电动阀停止按钮、离心泵停止按 钮)。

②检查对轮间隙是否符合要求、平衡盘磨损情况。

③观察阀门、逆止阀是否关闭到位、有无漏水。

㈢紧急情况操作

离心泵运转中发现下列情况时，应立刻停泵：

1 .泵体异常震动、泵体部件螺栓或地脚螺栓松动时。

2 .出水量突然减少或不上水时。

3 .泵内有异响或电机发生故障。

4 .排水管路严重漏水时。

5 .泵房顶板来压，有冒顶、片帮或底鼓危险时。

操作注意事项 在以下情况下，离心泵不得投入运行:

㈠电动机、离心泵故障没有排除。

㈡电压不在正常范围内，电动机不能正常启动。

㈢离心泵不能正常工作。

㈣管路漏水，吸、排水管路不能正常工作。

㈤离心泵的控制设备损坏、失爆、漏电或不能保证安全 使用。

五、收尾工作

㈠清理和擦净设备上的污物。

㈡将存在的问题向队值班员汇报并做好记录。

㈢行走至指定地点乘车升井，升井后及时填写记录。
