如何进行数据库,比如ORACLE,SQL SERVER的逆向工程,将数据库导入到PowerDesigner中

反向读取Mysql数据库表结构到PowerDesigner中使⽤PowerDesigner挺长时间了，只是⼀些简单的表结构设计，因需要对当前数据库进⾏再设计，需要看⼀下数据库中所有的表，及表之间的关系，并重新修改表结构，因此需求就是怎么把数据库中的表结构反向⽣成到PowerDesigner中，以下是对该过程的实践，当前也搜索了其他同学的⽅法，便于后期使⽤即其他同学需要，整理该⽂章。

⼀、⾸先确认⼀下版本和环境Mysql使⽤的版本(我⽤的是5.1)PowerDesigner是32位还是64位程序Windows10或Windows7(这个影响不⼤)⼆、下载驱动⽂件并配置2. 安装下载的驱动⽂件，我下载的是MSI，不是ZIP压缩包。

Custom为⾃定义安装，我选择的是默认安装，可根据需要选择安装路径。

点击【install】开始安装【finish】安装完成。

3. 配置ODBC驱动连接打开控制⾯板，并找到管理⼯具选项；双击管理⼯具会看到如下页⾯；双击ODBC数据源(32位)，到如下页⾯；点击添加，弹出如下窗⼝；找到需要的版本驱动，点击【完成】会弹出如下页⾯，Data Source Name：要建⽴连接的名称，下⾯是描述，再下⾯是Mysql数据库的机器IP和端⼝号，填写⽤户名和密码，下拉选择需要连接的数据库，点击【Test】检查是否连接成功。

点击【OK】完成。

会看到添加的那个数据源，如下图所⽰。

三、PowerDesigner连接数据库并加载表结构1. 打开PowerDesigner，File->ReverseEngineer->Database2. 取个模块名称3. 点击下图⼩按钮，加载前⾯配置好的数据源。

4. 下拉选择，配置的数据源，⽤户名密码会⾃动填充，点击【Connect】.5. 上⾯点击【Connect】，再点击3步骤页⾯的确定，就能看到如下页⾯了。

6. 设置好你要查看的数据库的表，点击OK就能看到你熟悉的结构了。

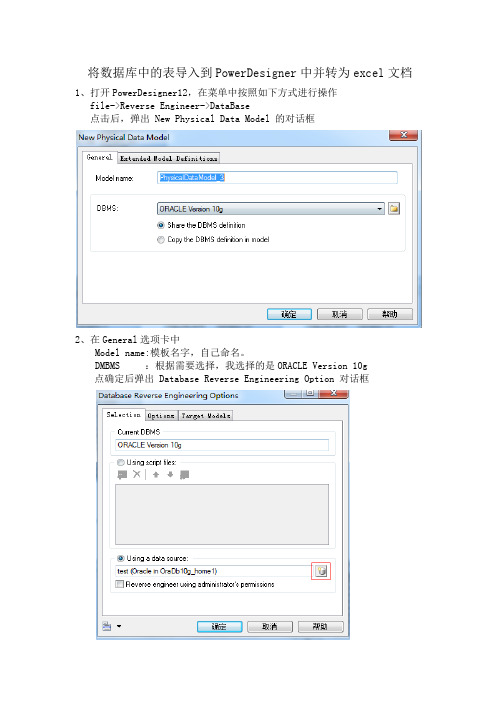

将数据库中的表导入到PowerDesigner中并转为excel文档1、打开PowerDesigner12，在菜单中按照如下方式进行操作file->Reverse Engineer->DataBase点击后，弹出 New Physical Data Model 的对话框2、在General选项卡中Model name:模板名字，自己命名。

DMBMS ：根据需要选择，我选择的是ORACLE Version 10g 点确定后弹出 Database Reverse Engineering Option 对话框3 Selection选项卡中，选中Using a data source选项注意如果是第一次导入数据，需要你先自己配制ODBC数据源，方法如下：1）点击下面右侧的数据库连接按钮，弹出 Connect to a Data Source 的对话框2）选中 ODBC machine data source 选项，点击 Modify按钮右边的Configure 按钮弹出Configure Data Connections3）在 ODBC Machine Data Sources选项卡下面的工具栏中点击第二个数据库配置按钮(Add Data Source(Ctrl+N)) 弹出创建新数据源窗口，选择文件数据源，选择相应的数据源驱动程序（我选Oracle），点下一步（Modify），给数据源起个名字，选择服务器，下一步，输入相应的密码配置完毕后点击确定4，选择刚刚配置的数据源，输入相应的用户名和密码即可。

、选择需要导入的表powerDesigner生成excel版本的数据库文件在PowerDesigner中，shift+ctrl+X，打开脚本运行，脚本如下：'******************************************************************** **********'* File: pdm2excel.txt'* Title: pdm export to excel'* Purpose: To export the tables and columns to Excel'* Model: Physical Data Model'* Objects: Table, Column, View'* Author: ziyan'* Created: 2012-05-03'* Version: 1.0'******************************************************************** **********Option ExplicitDim rowsNumrowsNum = 0'-----------------------------------------------------------------------------' Main function'-----------------------------------------------------------------------------' Get the current active modelDim ModelSet Model = ActiveModelIf (Model Is Nothing) Or (Not Model.IsKindOf(PdPDM.cls_Model)) Then MsgBox "The current model is not an PDM model."Else' Get the tables collection'创建EXCEL APPdim beginrowDIM EXCEL, SHEETset EXCEL = CREATEOBJECT("Excel.Application")EXCEL.workbooks.add(-4167)'添加工作表EXCEL.workbooks(1).sheets(1).name ="test"set sheet = EXCEL.workbooks(1).sheets("test")ShowProperties Model, SHEETEXCEL.visible = true'设置列宽和自动换行sheet.Columns(1).ColumnWidth = 20sheet.Columns(2).ColumnWidth = 40sheet.Columns(4).ColumnWidth = 20sheet.Columns(5).ColumnWidth = 20sheet.Columns(6).ColumnWidth = 15sheet.Columns(7).ColumnWidth = 10sheet.Columns(8).ColumnWidth = 10sheet.Columns(9).ColumnWidth = 10sheet.Columns(1).WrapText =truesheet.Columns(2).WrapText =truesheet.Columns(4).WrapText =trueEnd If'-----------------------------------------------------------------------------' Show properties of tables'-----------------------------------------------------------------------------Sub ShowProperties(mdl, sheet)' Show tables of the current model/packagerowsNum=0beginrow = rowsNum+1' For each tableoutput "begin"Dim tabFor Each tab In mdl.tablesShowTable tab,sheetNextif mdl.tables.count > 0 thensheet.Range("A" & beginrow + 1 & ":A" & rowsNum).Rows.Groupend ifoutput "end"End Sub'-----------------------------------------------------------------------------' Show table properties'-----------------------------------------------------------------------------Sub ShowTable(tab, sheet)If IsObject(tab) ThenDim rangFlagrowsNum = rowsNum + 1' Show propertiesOutput "================================"sheet.cells(rowsNum, 1) = "实体名"sheet.cells(rowsNum, 2) =sheet.cells(rowsNum, 3) = ""sheet.cells(rowsNum, 4) = "表名"sheet.cells(rowsNum, 5) = tab.codesheet.Range(sheet.cells(rowsNum, 5),sheet.cells(rowsNum, 9)).MergerowsNum = rowsNum + 1sheet.cells(rowsNum, 1) = "属性名"sheet.cells(rowsNum, 2) = "说明"sheet.cells(rowsNum, 3) = ""sheet.cells(rowsNum, 4) = "字段中文名"sheet.cells(rowsNum, 5) = "字段名"sheet.cells(rowsNum, 6) = "字段类型"sheet.cells(rowsNum, 7) = "是否主键"sheet.cells(rowsNum, 8) = "是否外键"sheet.cells(rowsNum, 9) = "是否必填"'设置边框sheet.Range(sheet.cells(rowsNum-1, 1),sheet.cells(rowsNum, 2)).Borders.LineStyle = "1"sheet.Range(sheet.cells(rowsNum-1, 4),sheet.cells(rowsNum, 9)).Borders.LineStyle = "1"Dim col ' running columnDim colsNumcolsNum = 0for each col in tab.columnsrowsNum = rowsNum + 1colsNum = colsNum + 1sheet.cells(rowsNum, 1) = sheet.cells(rowsNum, 2) = mentsheet.cells(rowsNum, 3) = ""sheet.cells(rowsNum, 4) = sheet.cells(rowsNum, 5) = col.codesheet.cells(rowsNum, 6) = col.datatypesheet.cells(rowsNum, 7) = col.primarysheet.cells(rowsNum, 8) = col.foreignkeysheet.cells(rowsNum, 9) = col.mandatorynextsheet.Range(sheet.cells(rowsNum-colsNum+1,1),sheet.cells(rowsNum,2)). Borders.LineStyle = "2"sheet.Range(sheet.cells(rowsNum-colsNum+1,4),sheet.cells(rowsNum,9)). Borders.LineStyle = "2"rowsNum = rowsNum + 1Output "FullDescription: " + End IfEnd Sub。

用PowerDesigner反向工程来导处数据模型图
以powerdesigner15 和Gracle11g为例，其它版本大同小异。

基本步骤如下：
1.新建物理模型文件
打开或新建一个PhysicalDataModel文件(.pdm)
在对话框中选择PhysicalData，取一个模型名（如ScottData），在下拉列表框中选择对应数据库的版本。

2.配置数据库连接
菜单项Database->Configure Connections
添加数据源Scott_Data
输入Data Source Name(数据源名称，随便取一个就行，比如Scott_Data) ，选择Service Name (就是你要连接的数据库的网络服务名) ，UserID填入用户名Scott，点TestConnection，在对话框中输入用户名和口令，测试连接。

3.生成数据物理模型
.Database->Update Model from Database
在对话框中选Selection选项，在下拉框中是刚才配好的数据源
点击确定->一个连接输入框，输入User Name 和Password 点击connect。

出现表格的列表，选择需要导出的表->点OK。

数据表比较多而且负责的话，就慢慢等吧。

PowerDesigner15在win7-64位系统下对MySQL 进行反向工程1、安装PowerDesigner15、MySQL5.不详细讲解了。

网上一大把。

请各位亲参考去。

2、安MyODBC-standard-3.51.0.7-win.msi、mysql-connector-odbc-5.1.5-win.msi两个文件。

可以支持odbc在win7下创建连接。

3、安装好之后，最好重新启动系统。

不要试图在win7控制面板内找到odbc创建，那里面没能把你刚才装的支持mysql的驱动列出来，所以要去，C:\Windows\SysWOW64目录下找到odbcad32.exe这个文件，并打开。

4、选择系统dns,之后添加。

5、选择MySQL ODBC5.1 Driver 。

完成。

6、输入您数据库连接信息，以及选择你要反向工程的数据库名。

7、打开PowerDesigner8、在工作空间下新建物理数据模型。

DBMS选择MySQL5.09、选择数据库菜单下的Connect。

10、把刚刚建立的ODBC连接选中，输入相应信息。

连接。

11、选择数据库菜单下的Updata Model from Database...12、选择Using a data source，确定。

13、在Database Reverse Engineering中选择你需要反向的具体表。

14、处理中。

15、反向成功。

结果页面。

通过已有物理模型，得到SQL建表语句。

1、选择数据库菜单下的Generate Database...2、切换到Preview标签下。

即可得到SQL语句。

拷贝别的mysql5下的数据库到本机中程序。

1、通过控制面板中的程序停止掉mysql运行的进程。

2、拷贝Mysql5/data目录下的相应表目录和ibdata1文件进入到本机相应的目录。

3、启动mysql进程。

4、使用相关工具即可连接进入查看到具体数据。

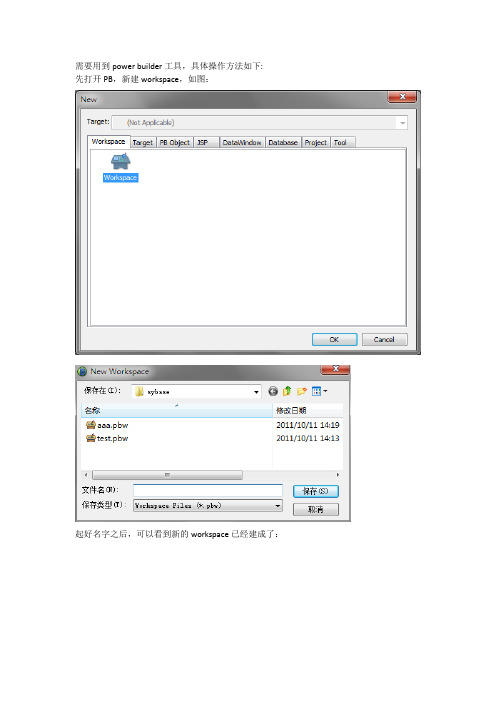

需要用到power builder工具，具体操作方法如下:先打开PB，新建workspace，如图：起好名字之后，可以看到新的workspace已经建成了：点击tools-database painter，如图：之后会出现如下界面：点击ODB ODBC 添加相应数据源，如图：在出现的对话框中，选择“用户数据源”或“系统数据源”，下一步，如图：选择数据源类型，下一步：数据源的名称起相应的数据库名即可（也可以随便起），服务器名localhost，下一步，如图：登录方式，默认，或者选择sql登录方式都可以：默认数据库选择目标数据库，下一步：默认点击完成：至此，sqlserver数据源创建完成。

Oracle数据源的创建方法——数据源类型同上：驱动程序二选一：数据源名字随意，TNS Service Name选择目标oracle数据库，User id为相应用户名。

点击“OK”，oracle的数据源也创建完成。

数据源创建完成之后，要在ODB ODBC下创建profile，如下：Profile name直接用数据库的名字命名就可以，数据源分别选择刚刚创建的sqlserver和oracle 数据源，用户名密码作相应输入，两个profile的创建就完成了。

Sqlserver和oracle之间的数据互联要在application中进行，在workspace中新建target，在target选项卡下，选择application，OK：名字随意，finish：完成之后，继续在创建完成后的application右键，New：在出现的对话框中选择Database-Data Pipeline：选好源数据和目标数据，OK：在出现的对话框中，PB会将数据库中所有的表列出：选择相应的表，PB会进一步将表中所含的列列出：选择好了表，以及要导入的列后，OK：这样就可以做数据的互导工作了。

注意：对于到导入到oracle中的数据，在sqlserver中为float类型的，在oracle中要改为number，在sqlserver中为char类型的，在oracle中要改为varchar类型。

PowerDesigner反向⼯程,根据Oracle数据库结构⽣成ER图
（2014-3-25记）
01.添加数据服务端
02. PowerDesigner
1、新建PDM：
选择菜单File->New Model，【Model type】选择Physical Data Model，【DBMS】选择“ORACLE Version 10g”。

2、选择DataBase->Configure Connections，点击“Add Data Source”。

3、选择“系统数据源”—“下⼀步”。

4、选择Oracle in OraDb10g_home1。

5、选择01步骤配置好的服务端
6、点击“Test Connection”输⼊数据库⽤户和密码，点击OK，显⽰Connection successful就说明链接成功。

7、点击OK保存。

8、之后会显⽰出“mySource”
9、选择菜单【Database】—【Update Model from Database】，选择【Using a data source】，点击右侧的选择按钮。

10、选择【ODBC machine data source】，下拉菜单中选择刚才配置好的数据源，填好登录数据库⽤户名【User ID】和密码【Password】，点击【Connect】。

11、选择相应的⽤户，可选择⽤户下的数据表⽣成ER
注： PowerDesigner安装⽬录不能有空格，否则会报错：“[Oracle][ODBC][Ora]ORA-12154:TNS:⽆法解析指定的连接标⽰符”。

powerdesign12PDM导出带有字段说明的sql及逆向⼯程导⼊字段说明⼀、从PDM导出带有字段说明的sql⽂件 1、新建DBMS2、点击新建3、输⼊新建DBMS的名称，并选择拷贝源为Miscrosoft SQL Server2005。

4、点击保存后弹出如下窗⼝ 5、选择左侧树节点 Script-->Objects-->Column-->ColumnComment,设置其值为EXEC sys.sp_addextendedproperty@name=N'MS_Description', @value=N'%Name%',@level0type=N'SCHEMA', @level0name=N'dbo', @level1type=N'TABLE', @level1name=N'%TABLE%', @level2type=N'column', @level2name=N'%COLUMN%'说明：该字段是为了导出符合Sqlserver2005字段说明的模板，%%为变量，不可修改，其它可视情况变更。

6、选择左侧树节点 Script-->Objects-->Table-->TableComment,去掉其值内容。

说明：因为我的例⼦中不需要表说明。

7、点击确定，返回上层并关闭设置DBMS窗⼝。

8、新建PDM ，选择DBMS为刚才新建的SQLSERVER2005[EXT]. 9、新建⼀张表，并定义字段说明。

10、选择⽣成数据库，就得到sql脚本了。

11、把这段脚本放在SQLSERVER2005中执⾏就能得到带有字段说明的表了。

⼆、逆向⼯程导⼊字段说明 1、新建⼀个PDM，选择DBMS为刚才定义好的SQLSERVER2005[EXT]。

使用owerDesigner逆向工程和oracl创建数据源完全解析（附图）针对64位powerdesigner 15 (涵盖32位)网上大部分都是片面的,解释不全或容易出现误区,此版本为本人亲自实践心得,忘对大家起到帮助。

一、前期准备工作1.Powerdesigner任意版本（这里我用到的是15针对11g）；2.oracle数据库（这里我用到的是oracle11g/32位客户端）●如果你的是32位数据库，那没问题●如果你用的是64位数据库，必须下载oracle 32 位客户端。

下载地址如下/otn/nt/oracle11g/112010/win32_11gR 2_client.zip二、创建数据源1.要想让Powerdesigner跟oracle链接起来，必须的通过一个他们都能识别的odbc数据源，具体配置方法如下：选中【服务命名】后点击左侧的绿色加号图标，增加服务命名。

3.在【网络服务命名向导】中输入前台配置工具名称，例如helloworld,可以是任意名称只要与ODBC中配置对上就成，点击下一步。

默认是1521，点击下一步了完成测试，点击【更改登录】按钮的用户名和密码。

11.配置成功三、下面配置ODBC到Oracle1.下面配置ODBC到Oracle 命名服务的连接有2中方法：（一）此方法适用于32位数据库选择开始菜单，oracle客户端的【配置和移植工具】中的【Microsoft ODBC 管理员】，或者在运行窗口执%windir%\SysWOW64\odbcad32.exe（windows7）（二）此方法主要针对64位数据库进入【控制面板】【管理工具】【数据源（ODBC）】（此处注意在64位的操作系统，例如windows7（64位）中不能从这里进入，因为这里指向的是64位的ODBC配置，必须执行%windir%\SysWOW64\odbcad32.exe，才是32位的ODBC配置。

选ORACLE的【Microsoft ODBC 管理员】也是指向odbcad32.exe2.在【ODBC数据源管理器】对话框中点击【添加】3.在【创建新数据源】窗口中选择你安装的Oracle客户端驱动。

不同数据库表结构的转化,PowerDesigner的使⽤教程通过学习PowerDesigner⼯具，学习概念模型，物理模型，⾯向对象模型，业务模型，以及不同数据库表结构的转化。

通过案例给⼤家分享，sql server 2008r2 数据库和oracle数据库之间的转换⽅式。

在学习转换之前先认识⼏个概念。

概念模型：对数据和信息进⾏建模，利⽤实体-关系图（E-R图）的形式组织数据，检验数据设计的有效性和合理性。

逻辑数据模型 (LDM)：逻辑模型主要是使得整个概念模型更易于理解，同时⼜不依赖于具体的数据库实现，使⽤逻辑模型可以⽣成针对具体数据库管理系统的物理模型。

逻辑模型并不是在整个步骤中必须的，可以直接通过概念模型来⽣成物理模型。

物理模型：基于特定DBMS，在概念数据模型、逻辑数据模型的基础上进⾏设计。

由物理数据模型⽣成数据库，或对数据库进⾏逆向⼯程得到物理数据模型。

⾯向对象：包含UML常见的所有的图形：类图、对象图、包图、⽤例图、时序图、协作图、交互图、活动图、状态图、组件图、复合结构图、部署图（配置图）。

OOM 本质上是软件系统的⼀个静态的概念模型。

业务模型：BPM 描述业务的各种不同内在任务和内在流程，⽽且客户如何以这些任务和流程互相影响。

BPM 是从业务合伙⼈的观点来看业务逻辑和规则的概念模型，使⽤⼀个图表描述程序，流程，信息和合作协议之间的交互作⽤。

信息流模型（ILM）：ILM是⼀个⾼层的信息流模型，主要⽤于分布式数据库之间的数据复制。

企业架构模型（EAM）：从业务层、应⽤层以及技术层的对企业的体系架构进⾏全⽅⾯的描述。

包括：组织结构图、业务通信图、进程图、城市规划图、应⽤架构图、⾯向服务图、技术基础框架图。

案例：概念模型到物理模型转化如下图所⽰：案例：物理模型到概念模型的转化：案例：oracle与sqlserver数据库表之间的转换案例。

0、准备工作先在SQL Server中创建一数据库，以供测试用。

Create database test1、根据在PowerDesigner创建的数据模型创建表、触发器、存储过程到数据库中1）打开PowerDesigner ，建立一个物理数据模型2)在弹出的对话框中保持默认设置3)将新建的physical data model 重命名为test4)在其中建两个表,创建两个表的关联关系.5)单击"Database"->"Configure Connections"6)在弹出的ODBC数据源管理器中,点击"添加",添加一个数据源从上图可以看出,已经成功添加了一个名为test的sql server数据源.7)点击"Database"->"Connect..",连接到刚才添加的数据源.8)点击"Database"->"Generate Database",将表创建到数据库在上面的对话框中,可以选择生成脚本的目录和文件名,下面还有很多选项,我保持了默认选项.注意选中"Script generation",只生成脚本,选中"ODBC generation"会提示你执行脚本到数据库.点击Run可以运行脚本,也可手动修改脚本后再Run.Run了之后,再到数据库查看,发现表和表之间的关联关系已经创建了.2、将已有的数据库导出到PowerDesigner中为数据模型1）新建一个physical data model,命名为test22)点击"Database"->"Connect.."连接数据源。

3）点击"Database"->"Reverse Engineer Database..."4)Using an ODBC data source5)点击"确定"后，可以看到下面的对话框，选项的意思也很明了，默认只选中了导出表：6）"OK"之后可以看到导入滚动条，完成之后，可以看到数据库表已导入为数据模型。
