OILP系列行星减速机说明书

_1_减速机操作手册B 1010_1040_CN 重要提示..............................................2 适用范围..............................................3 安全须知..............................................41 减速机型号及附件......................................5 1.1 NORD 减速电机型号举例说明.........................5 1.2 减速电机的铭牌....................................62 设备的运输及储存......................................7 2.1收货及检验 ........................................7 2.2设备的搬运 . (7)2.3设备的储存 (8)3 设备的安装............................................9 3.1安装前的准备和检验 .. (9)3.2减速电机的安装 (10)3.3 减速机空心轴的安装...............................12 3.4 扭矩臂的安装.....................................13 3.5空心轴锁紧盘的安装 . (14)3.6 IEC 标准电机的连接................................16 3.7逆止器的连接 . (17)3.8电机的连接 (18)4 电气接线.............................................195 设备的运行...........................................23 5.1 检查油位.........................................23 5.2 激活IEC 适配器自动补油杯.........................24 5.3 减速机效率.......................................25 5.4 检查减速电机.....................................25 5.5 自检项目清单.....................................266 减速机的维修与保养...................................27 6.1 维修与保养.......................................27 6.2 减速电机的全面维修保养...........................29 6.3 润滑油的注油量...................................30 6.4 润滑油的品牌表...................................377 常见故障现象及分析...................................38附件一、安装位置表..................................... 39附件二、零件清单........................................45附件三、螺栓力矩........................................58附表一 减速机各形式及附件的代号与含义...................59附表二 电机各形式及附件的代号与含义.....................60 _2_减速机操作手册B 1010_1040_CN重要提示① 本操作和维护手册(以下简称手册)是减速电机供货不可缺少的组成部分。

操作说明书BA 6800 ZH 03.03提升装置型号CG26规格100、112、135、170弗兰德A．Friedr. 弗兰德有限公司·波绰尔特·电话02871/92－0·传真02871/92－2596·目录1. 技术数据 3 1.1 通用技术数据 3 1.1.1 减速机的铭牌 3 1.1.2 电机铭牌 3 1.1.3 制动器铭牌 3 1.1.4 制动提升装置的铭牌 3 1.2 重量 41.3 测量表面的声压水平 42. 通用说明 5 2.1 前言 52.2 版权 53. 安全说明 6 3.1 合理使用 6 3.2 用户的责任 6 3.3环境保护7 3.4 特殊危险73.5 在说明书（BA）中所使用的警告标识和符号74.运输、搬运和储存7 4.1 供货范围7 4.2 运输和搬运7 4.3 提升装置的储存84.4 标准保护方法85. 技术说明9 5.1 通用说明9 5.2 三相电机9 5.3 联轴器9 5.4 制动器9 5.5 减速机95.6 牵引绞缆轮106. 安装10 6.1 关于安装的综合信息10 6.2 安装面116.3 有关安装工作的说明117. 起动12 7.1 加油12 7.1.1 事先加好了润滑油的减速机12 7.1.2 不事先加油的减速机12 7.2 通气阀12 7.3 连接电机、PTC电阻和增量式发送器13 7.4 连接好提升装置的制动器14 7.4.1 规格10A制动器的提升制动装置连接图14 7.4.2规格10、11和13制动器的提升制动装置连接图14 7.4.3规格16制动器的提升制动装置连接图15 7.5 开关的连接167.5.1监测磨损的开关的接线图168.操作16 8.1 通用操作数据169. 故障、原因和措施17 9.1 减速机可能发生的故障17 9.2 电机可能发生的故障189.3 制动器可能发生的故障1810. 维修19 10.1 有关维修的通用说明19 10.2 关于维修工作的说明20 10.2.1 更换润滑油20 10.2.2 清理通气阀20 10.2.3 清理驱动装置20 10.2.4 检查紧固螺栓的紧固程度20 10.2.5 调整制动器的扭矩21 10.2.6检查制动器的闸瓦夹紧装置22 10.2.7 在监测开关上设置开关点22 10.2.8 检查制动器的衬片的磨损程度22 10.2.9 更换制动靴23 10.3 润滑油23 10.3.1 润滑油的类型2410.3.2 换油2411. 备件和服务设施的地址25 11.1 储存备件2511.2 备件和服务设施地址2512. 制造厂商申明261.技术数据1.1 通用技术数据各个零部件部套组装上的铭牌表示了以下的各项技术数据。

齿轮减速电机使用说明书
操作使用注意事项
1.用前请确认电机外观是否破损？是否有漏油现象？
2.请先确认减速电机使用电压。

电压不稳定时可加装稳压器。

3.请先确认购买减速电机规格与设计规格是否相符。

4.请必须固定好机座，以避免运转传动时脱落。

5.若使用联轴器，皮带轮，链轮等附件时，请依照相关规定真确安装。

6.减速电机体内已注入润滑黄油，16000小时免更换润滑油。

7.减速电机传动运转时，额定电流不可超过铭牌标示电流值。

8.请留意周边温度，湿度，酸碱度等问题。

9.适应环境为-5°C-40°C，湿度为85%以下，室内海拔1000公尺以下。

10.如果没有按照正确方式安装，保养或操作，将有可能造成减速电机严重伤害。

11.维修或拆卸时需确实将电源断开。

12.安全保养装置须确实安装，以确保绝对操作安全。

13.减速电机需接地线，请参考配电相关法规。

14.请确实确认所有安装件及传动件固定无误后，再启动减速电机。

15.若减速电机配合变频器于低转速运转时，需加装独立辅助冷却风扇。

16.单相减速电机断电后其电容内仍残留部分电荷，请先行放电或端子接地。

17.减速电机垂直安装时，请先行告知本公司技术科。

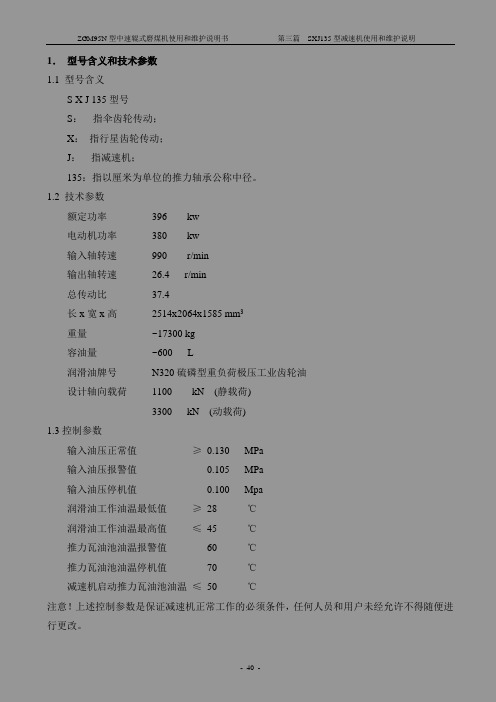

1．型号含义和技术参数1.1 型号含义S X J 135型号S：指伞齿轮传动；X：指行星齿轮传动；J：指减速机；135：指以厘米为单位的推力轴承公称中径。

1.2 技术参数额定功率396 kw电动机功率380 kw输入轴转速990 r/min输出轴转速26.4 r/min总传动比37.4长x宽x高2514x2064x1585 mm3重量~17300 kg容油量~600 L润滑油牌号N320硫磷型重负荷极压工业齿轮油设计轴向载荷1100 kN (静载荷)3300 kN (动载荷)1.3控制参数输入油压正常值≥0.130 MPa输入油压报警值0.105 MPa输入油压停机值0.100 Mpa润滑油工作油温最低值≥28 ℃润滑油工作油温最高值≤45 ℃推力瓦油池油温报警值60 ℃推力瓦油池油温停机值70 ℃减速机启动推力瓦油池油温≤50 ℃注意！上述控制参数是保证减速机正常工作的必须条件，任何人员和用户未经允许不得随便进行更改。

2．性能与结构特点该减速机在传动上由一级螺旋伞齿轮和一级行星齿轮传动组成，与同样额定功率和传动比的三级普通螺伞—圆柱齿轮减速机相比，不仅体积小、重量轻，而且传动平稳、噪音低、效率高等。

所有这些主要是由于利用了行星齿轮传动的特点，同时又由于磨齿加工齿轮的数量占齿轮总数量的百分比提高，使得整个传动的各种性能大大提高所致。

该减速机主要由以下几部分组成。

2.1伞齿轮传动部分减速机输入级为一对德国克林贝尔格延伸外摆线螺旋伞齿轮。

大小齿轮均采用渗碳淬火钢进行制造，并采用硬齿面加工方法加工而成，强度很高。

小伞齿轮和大伞齿轮均通过轴承座装入下壳体中，两轴承座法兰下设有调整垫，用于调整齿轮副接触区的位置和齿侧间隙。

2.2行星级齿轮传动部分行星级齿轮传动主要由太阳轮、行星轮、内齿轮等组成。

工作时太阳轮浮动，以便使其轮齿同时和三个行星轮均匀接触；行星轮安装在行星架上，在绕自身轴线传动的同时，也随行星架一齐转动。

摆线针轮减速机使用说明（一）用途：摆线针轮减速机采用摆线针齿啮合、行星式传动原理，所以通常也叫行星摆线减速机，行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。

其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机，因此，减速机行星摆线针轮减速机在各个行业和领域被广泛的使用，受到广大用户的普遍欢迎。

（二）使用条件：1、摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用96 0转/分的6极电机配套使用。

3、卧式安装摆线针轮减速机的工作位置均为水平位置。

在安装时最大的水平倾斜角一般小于15°。

在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。

（三）润滑：1、卧式摆线减速机在正常情况下采用油池润滑，油面高度保持在视油窗的中部即可，在工作条件恶劣，环境温度处于高温时可采用循环润滑。

2、摆线针轮减速机在常温下一般选用40#或50#机械油润滑，为了提高减速机的性能、延长摆线针轮减速机的使用寿命，建议采用70#或90#极压齿轮油，在高低温情况下工作时也可应重新考虑润滑油。

3、立式安装行星摆线针轮减速机要严防油泵断油，以避免减速机的部件损坏。

4、加油时可旋开机座上部的通气帽即可加油。

放油时旋开机座下部的放油塞，即可放出污油。

该减速机出厂时内部无润滑油。

5、第一次加油运转100小时应更换新油，（并将内部污油冲干净）以后再连续工作，每半年更换一次（8小时工作制），如果工作条件恶劣可适当缩短换油时间，实践证明减速机的经常清洗和换油（如3-6个月）对于延长减速机的使用寿命有着重要作用。

在使用过程中应经常补充润滑油。

m1psf80减速机说明书
1、减速器结构
减速器由箱体、轴系部件、附件组成，其具体结构尺寸见装配图及零件图。

2、注意事项
（1）装配前，所有的零件用煤油清洗，箱体内壁涂上两层不被机油浸蚀的涂料；
（2）齿轮啮合侧隙用铅丝检验，高速级侧隙应不小于0.211mm，低速级侧隙也不应小于0.211mm；
（3）齿轮的齿侧间隙最小=0.09mm，齿面接触斑点高度>45%，长度>60%：
（4）角接触球轴承7206C、7314C的轴向游隙均为0.10用润滑油润滑；
（5）箱盖与接触面之间禁止用任何垫片，允许涂密封胶和水玻璃，各密封处不允许漏油；
（6）减速器装置内装CKC150工业用油至规定的油面高度范围；
（7）减速器外表面涂灰色油漆；
（8）按减速器的实验规程进行试验。

Honest and credibleKeeping improving宁波东力传动设备有限公司地址:宁波市江北洪塘金山路58号销售热线:0086-574-88398888 88396777技术支持:0086-574-87587222 87587333服务热线:0086-574-87587999 87586999邮编:315033E-mail:***************.cnNingbo Donly Transmission Equipment Co.,LTD Add:Jiangbei jinshan road No.58,Ningbo zhejiang china Sale hotline: 0086-574-88398888 88396777Tech Support: 0086-574-87587222 87587333Service Tel: 0086-574-87587999 87586999工业减速器Industrial Gear Units使用说明书Operating Instructions宁波东力传动设备有限公司Ningbo Donly Transmission Equipment Co.,LTD目录1 重要说明 (1)2 安全说明 (2)2.1 工业减速器的运输 (3)2.2 防腐蚀和仓储条件 (3)3 工业减速器的润滑 (5)4 机械安装 (7)4.1 所需工具/ 辅助工具 (7)4.2 在您开始之前 (7)4.3 准备工作................................................................................... (8)4.4 减速器底座 (8)4.5 实心轴式减速器安装 (9)4.6 采用键联结的空心轴式减速器的安装/ 拆卸 (10)4.7 装配/ 拆卸带有收缩盘的空心轴式减速器 (12)5 机械安装选项 (15)5.1 关于安装作业的重要说明 (15)5.2 联轴器的装配 (20)5.3 逆止器 (22)5.4 轴端泵 (24)5.5 机油加热装置 (26)5.6 温度传感器PT100 (27)5.7 散热风扇 (27)5.8 油水冷却装置的连接 (28)5.9 电机泵的连接 (28)6 试运行 (29)6.1 工业减速器的试运行........................................................... 29 6.2 带有逆止器的减速器投入运行..................................,,.. (30)6.3 使减速器停止运转 (30)7 检修和维护 (32)7.1 检修和维护间隔时间 (32)7.2 润滑剂更换间隔时间 (33)7.3 减速器检修/ 维护作业 (34)8 运行故障 (37)8.1 减速器故障 (37)Contents1 Important Notes (39)2 Safety Notes (41)2.1 Transport of industrial gear units (43)2.2 Corrosion protection and storage conditions (44)3 Lubrication of industrial gear units (46)4 Mechanical Installation (48)4.1 Required tools / resources (48)4.2 Before you begin (49)4.3 Preliminary work (49)4.4 Gear unit foundation (49)4.5 Mounting of solid shaft gear units (51)4.6 Mounting / removing hollow shaft gear units with keyed connection (53)4.7 Mounting / removing hollow shaft gear units with shrink disc (56)5 Mechanical Installation Options (60)5.1 Important installation instructions (60)5.2 Mounting of couplings (47)5.3 Backstop (57)5.4 Shaft end pump (60)5.5 Installation with steel frame (63)5.6 Torque arm (65)5.7 Mounting of V-belt drive (67)5.8 Oil heater (69)5.9 Temperature sensor PT100 (72)5.10 SPM adapter .............................................................................. 73 5.11 Fan (74)5.12 Connecting the oil/water cooling system (75)5.13 Conn ecting the oil/air cooling system (75)5.14 Connecting the motor pump (75)6 Startup (76)6.1 Star tup of MC gear units (76)6.2 Startup of MC gear units with backstop (77)6.3 Taking MC gear units out of operation (77)7 Inspection and M aintenance (78)7.1 Inspection and maintenance intervals (78)7.2 Lubricant change intervals (79)7.3 Inspection and mainte nance of the gear unit (80)8 Malfunctions (83)8.1 Gear unit malfunctions (83)1、重要说明安全和警告说明请您务必注意这里所包含的安全和警告说明！遵循《使用说明书》是保证正常运行、满足质量保证要求的前提条件。

阿尔法行星减速机安全操作及保养规程阿尔法行星减速机是一种常见的机械传动装置，主要用于工业生产中的传动和降速。

为了保证使用效果和使用寿命，正确的操作和保养至关重要。

以下是阿尔法行星减速机的安全操作和保养规程：一、安全操作规程1. 务必按照说明书和标识进行正确的安装和操作在安装前务必认真阅读说明书和标识，根据说明书中的要求进行正确的安装和调整。

确保各部分的安装牢固、位置合理，且连接方式正确。

2. 确保运行环境符合要求阿尔法行星减速机在使用时需要特定的工作环境和温度。

务必确保设备工作环境符合要求，避免在湿度、气压、温度等方面超出规定范围。

特别是温度过高或者过低都会导致设备自动断电，从而造成运行不稳定，对设备部件产生损伤。

3. 启动前仔细检查设备在启动阿尔法行星减速机前仔细检查设备各部分，确认关键部件安装、接线和传动链路连接正确，以及工作润滑油供给是否充足，才可进行启动。

4. 启动前确认安全在启动前必须确认设备操作区域内人员已全部撤离，以确保启动后不会对人员造成危险。

在设备运行期间，不得随便开启，更换零件或者油脂，必须停止运行后进行相应的操作。

5. 运行过程中注意观察在工作过程中，关注运行情况，如发现异常情况立即停止运行，并查明原因及时进行维修。

6. 停机后保持清洁和维护在工作停止后，及时进行清洗和保养，确定零件的长期存储时间以及设备的维修周期和方式等，维护安全，保障设备的整体性能和寿命。

二、保养规程1. 定期检查和清洁设备部件在使用期间，定期检查和清洁设备各部分，并按照说明书中的保养要求及时更换损坏或老化的部件，确保阿尔法行星减速机功能完好。

2. 定期检查和补充润滑油阿尔法行星减速机的重要传动机构需要足够的润滑油来保护，而润滑油的量和质量直接关系到设备的运行寿命和性能。

必须定期检查油液，按照要求添加润滑油。

3. 定期进行传动链路紧固在运行过程中，传动装置的传动链会受到轻微的滑动和变形。

定期进行传动链路的紧固，确保传动链结构不会因为松动而影响设备的正常工作。

目录一：设计任务书·················································二：前言······················································三：传动装置的总传动比和分派各级传动比························1.传动装置的总传动比···················································2.分派各级的传动比·····················································3.各轴的转速、功率和转矩···············································五：齿轮传动件的设计···········································1．高速级······························································（1）选择齿轮材料······················································（2）按齿面接触强度计算················································（3）按齿根弯曲强度校核················································（4）结构设计··························································2．低速级······························································（1）选择齿轮材料······················································（2）按齿面接触强度计算················································（3）按齿根弯曲强度校核················································（4）结构设计··························································六：轴系设计··················································1．高速的主动轴························································2．高速的被动轴························································3．低速的被动轴························································七：箱体的设计················································八：润滑密封等设计·············································1．润滑································································2．密封································································九：设计小结················································十：参考资料················································一：设计任务书设计一个能够安装和拆卸天花板或者竖直墙壁的灯泡的机械装置。
