等效电源法

电源模型等效变换法
电源模型等效变换法是一种电路分析方法，用于简化复杂的电源网络。

它基于电气原理，将一个复杂的电源网络转换为一个简单的等效电源模型，使电路分析更加方便和直观。

在电源模型等效变换法中，我们首先需要了解两种基本的电源模型：理想电压源和理想电流源。

理想电压源是一个电气元件，其电压不随电流变化而改变，而理想电流源是一个电气元件，其电流不随电压变化而改变。

当我们面对一个复杂的电源网络时，我们可以使用电源模型等效变换法将其简化为一个等效电源模型。

具体步骤如下：
1. 确定电源网络中的主要元件和其连接关系。

2. 根据实际情况，选择合适的等效电源模型。

如果电源网络中的主要元件是电压源，则将其等效为一个理想电压源，其电压等于原电压源的电压。

如果电源网络中的主要元件是电流源，则将其等效为一个理想电流源，其电流等于原电流源的电流。

3. 将等效电源模型与电路中的其余元件连接起来，形成等效电路。

4. 分析等效电路，使用常见的电路分析方法，如欧姆定律、基尔霍夫定律等，来求解电路中的电流、电压等参数。

通过电源模型等效变换法，我们可以将复杂的电源网络简化为一个等效电源模型，从而简化了电路分析过程。

这种方法在电路设计和故障诊断等领域具有重要的应用价值。

电源模型等效变换法导语：电源模型等效变换法是电路分析中常用的一种方法，通过将电源与负载等效为简单的电路模型，可以更加方便地分析和计算电路的性质和参数。

本文将介绍电源模型等效变换法的原理和应用，并通过实例来说明该方法的具体操作。

一、电源模型等效变换法的原理在电路分析中，电源经常需要与负载连接，而电源的内部结构通常较为复杂，不利于直接进行分析。

为了简化电路的分析过程，人们提出了电源模型等效变换法。

电源模型等效变换法的基本原理是将电源与负载等效为简单的电路模型，从而简化电路的计算。

这样做的好处是可以将电路的分析问题转化为简单电路模型的分析问题，从而更容易得到电路的性质和参数。

二、电源模型等效变换法的应用1. 直流电源的等效模型在直流电路中，常用的电源模型是理想电压源和理想电流源。

理想电压源的等效电路模型是一个电压源与一个串联电阻，而理想电流源的等效电路模型是一个电流源与一个并联电阻。

通过将实际电源与这些等效模型替代，可以更方便地进行电路分析。

2. 交流电源的等效模型在交流电路中，电源常常是交流信号的源波形。

为了分析交流电路的性质，可以将交流电源等效为一个恒定幅度、恒定频率的正弦波信号。

这样，可以将交流电路问题转化为正弦波信号的问题，进而进行分析和计算。

三、电源模型等效变换法的实例操作为了更好地理解电源模型等效变换法的具体操作，下面通过一个实例来说明。

假设有一个电源与一个负载相连接，电源的电压为10V，负载为一个电阻R。

我们需要计算电路中的电流和电压。

我们可以将电源等效为一个理想电压源与一个串联电阻。

假设电源的内阻为r，那么等效电路模型如下图所示：（此处省略图片链接）接下来，我们可以通过串并联电阻的方法来计算电路中的电流和电压。

根据欧姆定律，电流为I=V/(R+r)，其中V为电源的电压，R 为负载电阻，r为电源的内阻。

通过以上的等效变换和计算，我们成功地将复杂的电路问题简化为了简单的电路模型问题，并得到了电路中的电流和电压。

等效电源法的理解及应用作者：宗游
来源：《中学教学参考·理科版》2020年第03期
[摘要]引入等效电源，并在不同的实例中加以運用，体现了等效电源的优势。

文章旨在引导学生体会等效法的物理意义，激发学生对物理学习的兴趣，并强化学生学习物理的成就感。

[关键词]等效电源法;闭合电路;欧姆定律
[中图分类号]G633.7[文献标识码]A [文章编号]1674-6058（2020）08-0047-02
等效法是一种研究复杂问题的重要方法。

它在保证效果相同的前提下，突出了问题的主要因素，抓住了问题的本质，从而使问题得以简化，便于求解。

在电路分析计算中，我们往往只研究一个支路的电压、电流及功率。

因此，对所研究支路而言，电路的其余部分好像只起到一个电源的作用。

于是我们可以把电路的其余部分等效为一个新的电源，即等效电源。

在某些特定问题中，用等效电源法解决问题效果较好。

下面结合教学实践进行分析探讨。

一、等效电源法
二、等效电源法在“测电源电动势和内阻”实验误差分析过程中的运用
三、用等效电源法处理电功率的极值问题
四、等效电源法求灯泡功率问题
通过以上例子我们看到，在一些情况下，利用等效电源法可以避免复杂的常规计算，从而快速得到想要的结果。

等效电源法高中推导
哎呀，我一个小学生哪懂什么等效电源法高中推导呀！不过，为了搞清楚，我可是费了好大的劲呢！
老师在课堂上讲等效电源法的时候，那复杂的公式和图形，就像一团乱麻，把我的脑袋都搅晕啦！我瞪大眼睛，努力想跟上老师的节奏，心里不停地问自己：“这到底是怎么回事呀？”
我看看同桌，他也是一脸的迷茫，小声跟我说：“这也太难懂了吧！”我无奈地点点头。

老师在黑板上画着电路图，就好像是在画一幅神秘的地图。

我心里想，这哪是地图呀，简直就是迷宫！电流一会儿从这儿走，一会儿从那儿走，把我都绕晕啦。

老师说：“同学们，等效电源法就像是给电路变魔法，能让复杂的问题变得简单。

”我就在想，这魔法也太难学了吧！
后来，老师又举了个例子，说：“就好比我们去公园，有很多条路可以走，但我们要找到最方便的那一条。

等效电源法就是帮我们找到这条最方便的路。

”可我还是不太明白，这和电路有啥关系呀？
回到家，我赶紧翻开课本，自己琢磨起来。

爸爸看到我愁眉苦脸的样子，问我：“怎么啦，宝贝？”我哭丧着脸说：“爸爸，等效电源法太难啦，我搞不懂！”爸爸笑着说：“别着急，咱们一起来看看。

”
爸爸耐心地给我讲解，慢慢地，我好像有点明白了。

原来，等效电源法就像是给电路穿上了一件隐身衣，让我们能更清楚地看到电路的本质。

经过好几天的努力，我终于搞懂了等效电源法的推导。

我开心极了，就像解开了一道超级难的谜题！我发现，只要不放弃，再难的知识也能被我们征服。

我的观点是：学习就像爬山，虽然过程中会遇到很多困难，但只要我们坚持，一步一个脚印，总会爬到山顶，看到美丽的风景！。

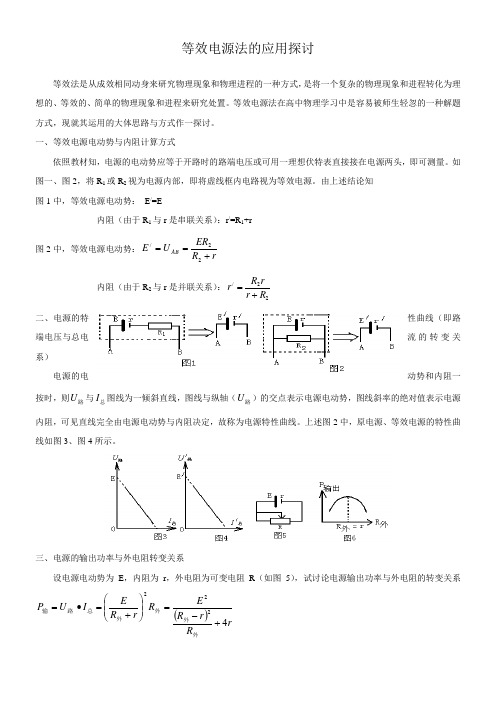

等效电源法的应用探讨等效法是从成效相同动身来研究物理现象和物理进程的一种方式，是将一个复杂的物理现象和进程转化为理想的、等效的、简单的物理现象和进程来研究处置。

等效电源法在高中物理学习中是容易被师生轻忽的一种解题方式，现就其运用的大体思路与方式作一探讨。

一、等效电源电动势与内阻计算方式依照教材知，电源的电动势应等于开路时的路端电压或可用一理想伏特表直接接在电源两头，即可测量。

如图一、图2，将R 1或R 2视为电源内部，即将虚线框内电路视为等效电源。

由上述结论知 图1中，等效电源电动势： E /=E内阻（由于R 1与r 是串联关系）：r /=R 1+r图2中，等效电源电动势：rR ER U EAB +==22/内阻（由于R 2与r 是并联关系）：22/R r rR r +=二、电源的特性曲线（即路端电压与总电流的转变关系）电源的电动势和内阻一按时，则路U 与总I 图线为一倾斜直线，图线与纵轴（路U ）的交点表示电源电动势，图线斜率的绝对值表示电源内阻，可见直线完全由电源电动势与内阻决定，故称为电源特性曲线。

上述图2中，原电源、等效电源的特性曲线如图3、图4所示。

三、电源的输出功率与外电阻转变关系设电源电动势为E ，内阻为r ，外电阻为可变电阻R （如图5），试讨论电源输出功率与外电阻的转变关系()r R r R E R r R E I U P 4222+-=⎪⎪⎭⎫ ⎝⎛+=•=外外外外总路输由上式可知：①、当R=r 时，输P 最大，即rE P 42max =②、输P 与R 的函数关系可利用图6定性表述四、等效电源法的应用 一、求可变电阻的最大功率例1 如图8电源电动势为E ，内阻为r ，定值电阻R 0，可变电阻R X可在0--2 R 0之间转变，求R x 消耗的最大功率 等效电源法：将图中虚线框内电路视为等效电源，其电动势r R ER E +=00/ 内阻00/R r r R r +=R x 消耗的功率由电源的输出功率与外电阻转变关系可知，当00/R r rR r R x +==，R x 消耗的功率最大，即二、定性分析可变电阻消耗的功率的转变情形例2 如图9所示电路中1R r 〈，当可变电阻R 3的阻值增大时，A 、电阻R 1两头的电压减少B 、电源输出功率增大C 、电阻R 3消耗的功率减少D 、通过电阻R 3的电流不变很多学生易错选C 答案。

短路电流的计算方法短路电流是指电路中出现故障时，电流异常增大的现象。

短路电流的计算方法包括直流短路电流的计算和交流短路电流的计算。

一、直流短路电流的计算方法：直流短路电流的计算是为了确定短路电流对电路和设备的影响，以保证电路和设备安全。

直流短路电流的计算方法主要有以下几种：1.简化计算法：直流电路的短路电流可以通过简化计算法进行估算，根据欧姆定律和功率定律，可以通过电压和总电阻来估算短路电流。

假设短路电流源为电压为U、内阻为Z的电源电路，电源电阻为R，负载电阻为RL，总电阻为RT=RL+R，则短路电流IL=U/(Z+RT)。

2.等效电源法：将电源电路和负载电路转化为等效电源和等效负载电阻，然后根据欧姆定律计算短路电流。

等效电源法适用于简化电路和负载电路比较复杂的情况。

3.发电厂贡献法：针对大型电力系统，可以根据发电机的参数和系统的接线方式来计算各个节点的短路电流。

发电厂贡献法可以精确计算节点的短路电流，但计算过程较为复杂。

二、交流短路电流的计算方法：交流短路电流是指交流电路中出现短路时的电流。

交流短路电流的计算方法包括对称分量法和电流源法等。

1.对称分量法：根据对称分量法，交流短路电流可以分解为正序、负序和零序三个分量。

正序短路电流通常是三相对称的，可以通过正序电压和正序阻抗来计算。

负序短路电流和零序短路电流可以通过负序电压和零序电压以及负序阻抗和零序阻抗来计算。

2.电流源法：电流源法是一种常用的计算交流短路电流的方法，将电源电压和电源阻抗转化为电流源和阻抗的组合，然后根据电流传输方向计算短路电流。

根据基尔霍夫电流定律，在每个节点上列出节点电流方程组，然后根据节点电流的关系求解未知的短路电流。

3.电抗补偿法：电抗补偿法是通过在电路中添加合适的电抗元件，来减小电路的短路电流。

通过选取合适的电抗元件的参数，可以使得电路的短路电流降低到安全范围内。

总之，短路电流的计算方法根据电路的特点和问题的需求选择不同的方法，通过对电压、电流和阻抗的计算和分析，来确定短路电流的数值，以保证电路和设备的安全。

例1、如图2所示的电路中，电源的电动势为E=5V ，内阻为r=10Ω，外电路中R 0=90Ω，R 为可变电阻，其阻值变化范围为0～400Ω，试求电阻R 上消耗功率最大的条件和最大功率。

解析：采用等效电源法分析。

我们把定值电阻R 0等效到电源的内部，即把定值电阻与电
源看做电动势为E E ='，内阻为r R r 0+='的等效电源，R 为外电路负载。

如图3所示，则当R=R 0+r=100Ω时，等效电源对外电路R 0的输出功率最大。

.W 161W 40025)r R (4E P 02max ==+=
例2、如图4所示，电源电动势E=2V ，内阻r=1Ω，电阻R 0=2Ω，变值电阻的阻值范围为0~10Ω。

求变值电阻为多大时，R 上消耗的功率最大，最大值为多少？
解析：采用等效电源法分析。

把定值电阻等效到电源的内部，即把电源和定值电阻看做电动势为
E r R R E 00+=
'，内阻为r R r R r 00+='的电源，当r R r R r R 00+='=时电源对外电路R 的输出功率最大，r 4E P 2max ''=。

把数值代入各式得：
V 34V 1222E r R R E 00=+⨯=+=' Ω=Ω+⨯=+='321212r R r R r 00
所以
.W 32W 324)34(r 4E P 2
2max =⨯=''=。

等效电源这里所说等效电源是把外电路的一部分和电源合在一起（可想像用一个电源盒子装起来）,作为一个新的电源——等效电源我们先讨论等效电源的两个参数电源电动势E＇的电源的内阻r＇和原电源的电动势E内阻r的关系。

电源的电动势数值上等于开路时电源两端的电压；电源的内阻等于电源的电动势除以短路电流（流经原电源的电流）。

1.电源和电阻串联在电路中，当电源(E,r)与某一个定值电阻(R)串联时。

我们可以将电源与定值电阻(用虚线框框起来)看为一个整体，等效为一个新的电源。

如图所示。

a、b间开路时，电流为0，原电源内阻r和R均没有分压，U ab＝E，等效电源的电动势E＇数值上等于开路时a、b间电压，E＇＝U ab，所以E＇＝E 。

a、b间短路时，短路电流（流经原电源的电流）I＝E/(r+R)，等效电源的内阻等于电源的电动势除以短路电流r＇＝E＇/I ＝E/I＝r+R所以，等效电源的内阻r＇＝r+R可以看成在等效电源的内部r和R串联。

2.电源和电阻并联a、b间开路时，电流为I＝E/(r+R)，U ab＝IR＝ER/(r+R)，等效电源的电动势E＇数值上等于开路a、b间电压，E＇＝U ab，所以E＇＝ER/(r+R)。

a、b间短路时，流经原电源的电流（短路电流）I＝E/r，等效电源的内阻等于等效电源的电动势除以短路电流r＇＝E＇/I ＝ER / I (r+R)＝r+R所以，等效电源的内阻r＇＝rR/(r+R)可以看成在等效电源的内部r和R并联。

3.电源和电阻混联我们可以用上面的方法求出等效源的电动势和内阻，这里我们用上面的结论分步等效。

接下来我们看看等效电源的方法有哪些运用。

1.用于动态电路的判断：0044如图所示电路，电源内阻不可忽略。

开关S闭合后，在变阻器R0的滑片向下滑动的过程中，分析各灯的亮暗变化及电压表与电流表的示数变化。

(灯泡的阻值恒定)根据闭合电路的欧姆定律可知电源电动势和内阻不变，当外电阻增大时，干路电流减小，路端电压增大，反之，外电阻减小时，干路电流增大，路端电压减小。

电源等效变换法练习题在电路分析中，电源等效变换法是一种常用的方法。

它的基本思想是将电源及其产生的电流电压转化为等效的电流源或电压源，以简化电路分析。

本文将通过一些练习题来说明电源等效变换法的应用。

1. 电流源转换为电压源考虑一个电路，其中有一个1A的电流源与电阻R并联。

我们希望将这个电流源转化为等效的电压源。

首先，根据欧姆定律，电流源与电阻并联，我们可以得到电环路方程：1A = I + V/R，其中I为等效的终端电流，V为等效的电压源电压。

我们可以将电流源等效为电压源的内阻，假设为Ri，那么根据欧姆定律，我们可以得到等效电压源的电压方程：V = Ri * I。

联立以上两个方程，可以解得：V = 1V，Ri = R。

因此，1A的电流源可以等效为1V的电压源，内阻为R的电路。

2. 电压源转换为电流源现在考虑一个电路，其中有一个5V的电压源与电阻R串联。

我们希望将这个电压源转化为等效的电流源。

根据基尔霍夫电压定律，我们可以得到电压源与电阻串联时的电路方程：5V = I * R + V，其中I为等效的电流源电流，V为等效的绂端电压。

我们可以将电压源等效为电流源的内阻，假设为Ri，那么根据基尔霍夫电压定律，我们可以得到等效电流源的电流方程：I = (5V - V) / Ri = 5V / Ri。

联立以上两个方程，可以解得：I = 5V/R，Ri = R。

因此，5V的电压源可以等效为5V/R的电流源，内阻为R的电路。

3. 电路分析示例现在我们来看一个具体的电路分析示例，以进一步理解电源等效变换法。

假设有一个电路，其中有一个1A的电流源与一个5Ω的电阻串联，再与一个10V的电压源并联。

我们希望求解该电路中的电流和电压。

首先，我们可以将电流源和电压源转换为等效的电压源和电流源。

根据上面的分析，电流源可以等效为1V的电压源，内阻为5Ω。

电压源可以等效为10V/5Ω=2A的电流源，内阻为5Ω。

然后，我们可以将等效的电压源和电流源与电阻进行串并联的简化电路分析。
