光现象作图练习光现象

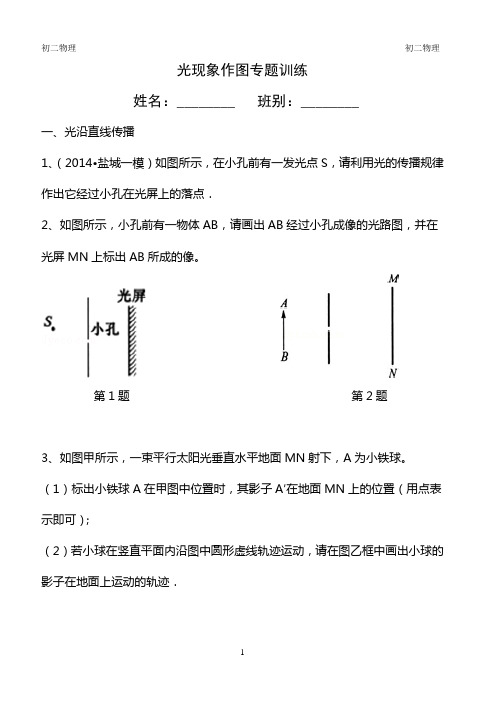

光现象作图专题训练姓名：________ 班别：________一、光沿直线传播1、（2014•盐城一模）如图所示，在小孔前有一发光点S，请利用光的传播规律作出它经过小孔在光屏上的落点．2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。

第1题第2题3、如图甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。

（1）标出小铁球A在甲图中位置时，其影子A′在地面MN上的位置（用点表示即可）；（2）若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹．二、光的反射1、（2014•汕尾）在图中画出反射光线并标出反射角．2、（2014•永州）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．3、（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．4、（2014•锦州）如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点。

请在图中作出入射光线、反射光线及大致方向的折射光线．5、如图所示，已知一束光的一条边缘光线a的传播光路，请根据光的反射定律作出另一条边缘光线b的传播光路，并在虚线框内画出相应的光学元件．三、平面镜成像1、（2014•毕节市）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．2、（2014•台山市模拟）A′O′是AO在平面镜中成的像，如图，请画出平面镜的位置。

第1题第2题3、（2013•广安）如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置．（要求保留必要的辅助线）4、（2013•淄川区模拟）如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．四、光的折射1、（2014•泰安）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向。

八年级物理物光现象作图题实验题专题训练含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．请作出三角形ABC在平面镜MN中所成的像A′B′C′。

2．如图，一条水平光线从空气中垂直入射到直角三棱镜的AB边，最后从AC边射入空气中，请在图中画出这条光线，①通过AB界面②和AC界面的折射光线。

3．OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，并画出折射光线的大致方向。

4．请在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

5．一束光与水平面成30°射在镜面后发生了反射，请在图中画出它的反射光线并标出反射角及其大小。

6．请在图中作出入射光线AO的反射光线，并标出反射角。

二、实验题7．在“探究平面镜成像特点”实验中：如图(1)将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧蜡烛的像。

(2)将光屏放到像的位置，不透过玻璃板，观察光屏上有无像。

(3)将另一支完全相同的未点燃的蜡烛放到玻璃板后，调整位置使其与像重合，说明像与物的大小____________。

(4)将蜡烛远离玻璃板移动一段距离，蜡烛的像的大小将___________（填“变大”、“变小”或“不变”）。

8．在探究光的折射规律实验中，某小组同学将光分别射入水和玻璃中，并记录了如下数据。

请分析表中的数据，可以得出：(1)当光从一种介质垂直射入到另一种介质时，光的传播方向______（选填“不变”或“改变”）。

(2)当光从空气斜射入水或玻璃中时，入射角增大，折射角______（选填“增大”或“减小”），且折射角总______入射角。

由此可猜想，光从空气斜射入其他介质时，折射角_______（选填“可能”或“不可能”）达到90°。

(3)在光的折射现象中，光路也是可逆的，则可猜想：光从水斜射入空气中时，入射角为32°，折射角应为_____°。

20222023学年八年级物理上册学优生期中期末复习难点题型专项突破（人教版）专题12 光现象作图类型一光的反射作图1．（2022•长沙模拟）如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A'B'。

解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：2．（2022•娄底中考）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。

解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：3．（2022•郑州模拟）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

解：先作出点光源S关于平面镜的对称点S′，连接S′与挡光板的最上右边缘，交平面镜于点O，连接SO作出入射光线，并画出反射光线，阴影部分为发光点S发出的光线经平面镜反射后照亮障碍物右边的范围，如图所示：4．（2021•哈尔滨期末）如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。

解：将两条入射光线反向延长交于一点S，即为发光点，作出点S关于平面镜的对称点S′，连接S′B并延长为入射光线SA的反射光线，连接S′D并延长为入射光线SC的反射光线，注意辅助线为虚线，如图：5．（2022•兰州模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。

解：方法一：先将两条反射光线CA、DB反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：方法二：先过C点垂直镜面作出法线，在法线左侧画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示：6．（2022•常州模拟）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。

八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。

13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。

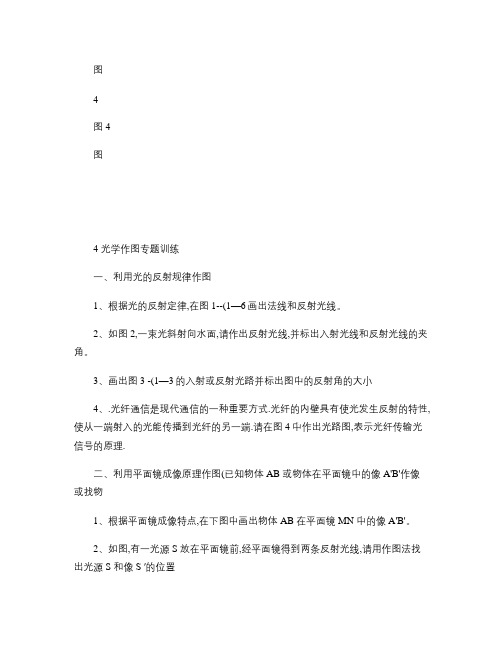

图4图4图4 光学作图专题训练一、利用光的反射规律作图1、根据光的反射定律,在图1--(1—6画出法线和反射光线。

2、如图2,一束光斜射向水面,请作出反射光线,并标出入射光线和反射光线的夹角。

3、画出图3 -(1—3的入射或反射光路并标出图中的反射角的大小4、.光纤通信是现代通信的一种重要方式.光纤的内壁具有使光发生反射的特性,使从一端射入的光能传播到光纤的另一端.请在图4中作出光路图,表示光纤传输光信号的原理.二、利用平面镜成像原理作图(已知物体AB 或物体在平面镜中的像A'B'作像或找物1、根据平面镜成像特点,在下图中画出物体AB 在平面镜MN 中的像A'B'。

2、如图,有一光源S 放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S 和像S ′的位置3、已知下图中入射光线和反射光线的方向,画出平面镜的位置4、如下图8、A 1是发光点A 在平面镜MN 中所成的像,试作出该发光点发出的一条光线经平面镜反射后通过B 点的光路图。

(标出发光点A 和入射点O 的位置。

5、如下图9,光源位于A 点。

问该光源发出的哪一条光线经平面镜MN 反射后通过C 点?作出光路图。

6、下面两图都是时钟在平面镜中成的像,它们的实际时间是甲: ;乙: 。

甲:乙:7、如下图所示,S 是一个发光点,S'是它在平面镜中成的像,SA 是S 发出的一条光线,请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

8、如图所示,S 是一个发光点S'是它通过平面镜所成的像,SA 是S 发出的一条光线。

请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

9、如图所示,平面镜上方有一竖直挡板P ,AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线,请在图上作出发光点S .(要求留下作图痕迹图4 图1-2 图3-1图3-2 图1-3 图3-3图1-1 图2图5-2图5-1 图8 图9 图6-1 图7-1 图6-2 图7-2 图7-3空气水空气酒精水晶空气玻璃空气空气水SP空气水AB′ 眼 A 1 A 2水空气 O三、光的折射作图练习1、如图所示的光发生了折射,画出对应的折射光线或入射光线的大致传播方向。

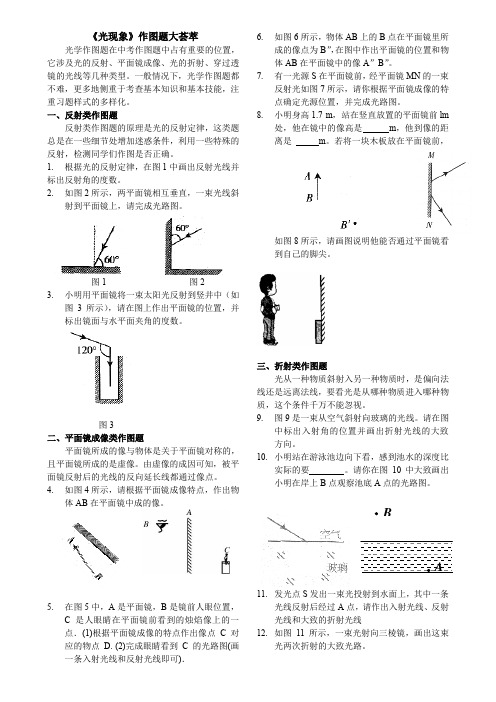

《光现象》作图题大荟萃光学作图题在中考作图题中占有重要的位置，它涉及光的反射、平面镜成像、光的折射、穿过透镜的光线等几种类型。

一般情况下，光学作图题都不难，更多地侧重于考查基本知识和基本技能，注重习题样式的多样化。

一、反射类作图题反射类作图题的原理是光的反射定律，这类题总是在一些细节处增加迷惑条件，利用一些特殊的反射，检测同学们作图是否正确。

1. 根据光的反射定律，在图1中画出反射光线并标出反射角的度数。

2. 如图2所示，两平面镜相互垂直，一束光线斜射到平面镜上，请完成光路图。

图1 图23. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。

图3二、平面镜成像类作图题平面镜所成的像与物体是关于平面镜对称的，且平面镜所成的是虚像。

由虚像的成因可知，被平面镜反射后的光线的反向延长线都通过像点。

4. 如图4所示，请根据平面镜成像特点，作出物体AB 在平面镜中成的像。

5. 在图5中，A 是平面镜，B 是镜前人眼位置，C 是人眼睛在平面镜前看到的烛焰像上的一点．(1)根据平面镜成像的特点作出像点 C 对应的物点 D. (2)完成眼睛看到 C 的光路图(画一条入射光线和反射光线即可)．6. 如图6所示，物体AB 上的B 点在平面镜里所成的像点为B ”，在图中作出平面镜的位置和物体AB 在平面镜中的像A ”B ”。

7. 有一光源S 在平面镜前，经平面镜MN 的一束反射光如图7所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。

8. 小明身高1.7 m ，站在竖直放置的平面镜前lm处，他在镜中的像高是 m ，他到像的距离是 m 。

若将一块木板放在平面镜前，如图8所示，请画图说明他能否通过平面镜看到自己的脚尖。

三、折射类作图题光从一种物质斜射入另一种物质时，是偏向法线还是远离法线，要看光是从哪种物质进入哪种物质，这个条件千万不能忽视。

9. 图9是一束从空气斜射向玻璃的光线。

图5图8 1、如图1所示，画出井底青蛙在井外的视觉范围，如果在雨季，井中水满，青蛙的视野会如何变化，作图说明。

2、如图2所示，画出在室内看到室外整棵树全貌的区域。

3如图3，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。

4. 根据平面镜成像特点，在图14画出物体AB 所成的像．5. 光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图4所示．请在图中画出经平面镜反射的光线和在水面处的折射光线，并标出角度的大小。

6、作出点光源S 照亮A 点的所有光路；7、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；8、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；9、根据物体AB 及其像B A ''作出平面镜的位置10、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________11、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的新位置。

12、如图1，画出反射光线，标出反射角的大小，并大致画出折射光线，标出折射角的位置；图1图2 SA S A S '图7 图6 AB 图4水空气空气图13 图12 图1013、作出点光源S 通过平面镜MN14.如图9所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．15.如图10所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．16、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图11所示，请画出这束光线在水中行进最后射出水面的光路图。

17、小明站在游泳池边A 处，看到路灯B在池水中的像与他看到的池中一条鱼在C 点重合，如图12所示，请用光学作图法确定路灯B 的位置和鱼的大致位置。

第四章光现象专题训练光学作图题1．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．2．在图中A点放置一块平面镜，使光线经平面镜反射后过B点，在图中画出平面镜的位置(保留作图痕迹)．3．(2019安徽)光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如图甲所示．现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线．4.如图所示,从S点发出的一条光线,经平面镜反射后,其反射光线恰好通过P点。

请你作出这条入射光线并完成光路图。

5．小花与同学在海洋馆看水下表演．如图所示，水下表演者位于A点处，B处为追光灯(用来照亮表演者，增强观众视觉效果)，追光灯操作者看到表演者的像位于A′点处，请画出追光灯照亮表演者的光路图．6．如图所示，A′B′是物体AB在平面镜中的像，请你在平面镜前作出物体AB．7．(2019·黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币(硬币未画出)．现往容器中加水至MN处，通过空心管又能看到硬币了．请作出小明通过空心管又能看到硬币的光路图．8．请在图中画出法线ON和平面镜的位置．9．(2019·青岛)自行车尾灯的反光原理如图所示．请完成反射光路，并标出反射角度数．10．(2019·盐城)在图碗中加满水后恰好看到硬币右边缘，画出恰好看到右边缘的一条光路．11．(2019·鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的．如图所示，一只青蛙在井底(井中有水)中央，请用光路图做出井底之蛙“观天”的最大范围．12．(2019·广东)如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线．13．(2019·贵港)如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向．14．如图所示，在水平桌面上有一个小球向右滚动，小球在平面镜中的像竖直向下运动，请在图中画出该平面镜的位置．15．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像的光路图．16.[2019·烟台]汉代的《淮南万毕术》中记载:“取大镜高悬,置水盆于下,则见四邻矣。
