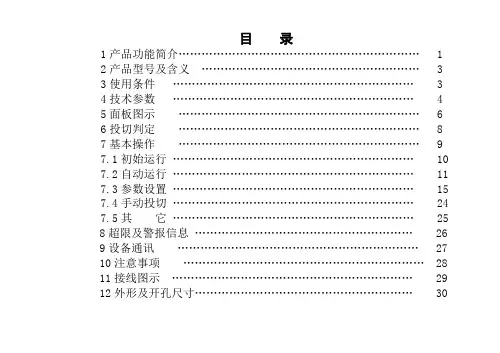

目录1产品功能简介 (1)2产品型号及含义 (3)3使用条件 (3)4技术参数 (4)5面板图示 (6)6投切判定 (8)7基本操作 (9)7.1初始运行 (10)7.2自动运行 (11)7.3参数设置 (15)7.4手动投切 (24)7.5其它 (25)8超限及警报信息 (26)9设备通讯 (27)10注意事项 (28)11接线图示 (29)12外形及开孔尺寸 (30)1产品功能简介JKW-18J无功补偿与配电监测控制器,是依据JB/T9663—1999标准及城乡电网改造的技术条件而设计开发的一种新型控制器,具有无功补偿、数据采集、通讯、电网参数分析等功能,适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
本产品具有以下功能:(1)数据采集●电压;电流;功率因数●有功功率;无功功率●有功电度;无功电度●频率;电压谐波;电流谐波●日电压、电流最大值、最小值;●有关数据存储多达60天(2)数据通讯具有RS232通讯接口,通讯方式可采用现场采集或远程采集,配备无线转接模块可近距离(50米以内)无线抄收数据。
(3)数据管理1基于WINDOWS2000/XP操作平台,通讯数据自动生成各种报表、曲线及棒图。
(4)无功补偿●取样物理量为无功功率,无投切振荡、无补偿呆区;●输出多达18路;●电容器投切执行元件采用固态继电器。
(5)运行保护●两相失电时,不影响数据的采集、存储、通讯。
●对过压、欠压、缺相及谐波、零序进行报警并做出相应动作。
(6)显示●采用128×64背光液晶显示器●全中文人机对话界面●实时显示电网有关参数●直观显示预置参数22产品型号及含义JK W—18 J Q板前接线型配电监测输出电路数:单相18取样物理量:无功功率无功功率自动补偿控制器3使用条件空气温度:空气温度不高于+55℃,不低于–20℃。
大气条件:空气湿度在+20℃时不超过90%。
海拔高度: 不超过2000m。
NVF5 系列简易矢量型变频器
NVF5系列简易矢量型变频器,采用无速度传感器矢量控制技术,具有小型轻便、操作 快捷、性能优异等特点。
物流传送带、包装机械、楼宇供水、小型OEM
设备等
额定工作电压(V):单相230V(±15%) 三相380V(-15%)~ 440V(+15%)功率范围: 0.4KW~7.5KW 输出频率范围(Hz):0Hz-400Hz 控制方式:无PG 矢量控制、V/F 控制起动转矩:0.5Hz 时150%额定转矩
过载能力:150%额定电流1分钟,180%额定电流2秒 调速比 :开环矢量控制 1:100;V/F 1:50 速度控制精度 :开环矢量控制 ±0.5%最高速度支持多种外引面板
紧凑型设计
正泰-智慧能源解决方案提供商
l 392
变频器
393 l
正泰-智慧能源解决方案提供商
变频器
正泰-智慧能源解决方案提供商l 394
395 l
正泰-智慧能源解决方案提供商
变频器
正泰-智慧能源解决方案提供商l 396
14.1 订货时请依照型号及含义的说明,选择所需要的型号及规格:
例如:单相220V系列:NVF5-2.2/TD2;三相380V通用型:NVF5-7.5/TS4
14.2 选型指导
14.2.1 为了保证变频器可靠运行,变频器功率必须大于等于电机功率。
14.2.2 对于风机、水泵以外的负载,如搅拌机、球磨机、雕刻机等重型负载。
如负载运行电流大于0.9倍额定电流, 建议选用大一档变频。
397l 正泰-智慧能源解决方案提供商
变频器
正泰-智慧能源解决方案提供商l 398。
UNIVERSAL CIRCUIT BREAKER浙江天正电气股份有限公司浙江天正电气股份有限公司天e电气官方网站万能式断路器嘉兴智能电器产业园为了您的安全请在操作前阅读说明书 请联系授权的服务人员进行检查、维修、调整 请由专业人员进行拆解维修安全警告:THW1THW1万能式断路器005THW1系列断路器结构图断路器选型表产品参数表智能控制器介绍智能控制器功能区别及增选智能控制器保护特性产品附件介绍产品二次回路接线图双电源控制器接线图产品外形及安装尺寸图产品运行条件产品订货须知THW1万能式断路器目录005006007009013015021032038040051053Catalogue1抽屉座2本体3面罩4智能控制器5电动操作机构6辅助7欠压脱扣器分励脱扣器闭合电磁铁8二次接线端子45768123THW1系列THW1系列断路器选型表序号12345678910111213141516TH壳架断路器11600 2000 3200 4000 6300常规:无 H:高分断3P 4P200A …… 6300A固定 抽屉水平 垂直 上水平下垂直 下水平上垂直缺省:M型 除缺省外,其他型号控制器需注明:3M型 3H型 3P+N(T型)3P+N(W型)AC220V/230V AC380V/400V DC220V DC110V如有多种电压等级特殊说明中说明缺省:无 选配:欠压瞬时欠压延时1s/3s/5s/7s缺省:无 AC220V/230V AC380V/400V当欠压电压与控制回路电压不一致时,需要注明缺省:四开四闭选配(需注明):五开五闭 六开六闭缺省:无高原 湿热 环保 盐雾 低温缺省:无 杠杆联锁 缆绳联锁 一锁一钥匙两锁一钥匙 三锁一钥匙 加长母排 电气三位置指示门连锁 双电源控制器 按钮锁 ……企业代号产品大类设计序号壳架电流分断能力极数额定电流安装方式接线方式控制器代号控制回路电压欠压脱扣器类型辅助触头代号欠压脱扣器电压应用场合特殊要求序号说明TH W120002000A AC220V/230V AC220V/230V3P1S3M型杠杆联锁抽屉五开五闭水平高原H42153612897111013141516产品参数表THW1系列万能式断路器(以下简称断路器),适用于交流50Hz,额定电压AC380V~AC690V,额定电流200A~6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。
智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元:用于监测电网的功率因数和电压电流等参数。
它采集电网的功率因数信号,并将信号传输给控制单元。
2.控制单元:根据电网的功率因数和设定值之间的差异,对无功补偿设备进行控制。
当电网功率因数低于设定值时,控制单元会向执行单元发送控制信号,使无功补偿设备自动投入。
3.执行单元:根据控制单元的指令,调整无功补偿设备的容量大小。
它可以控制补偿电容器的投切和接触器的合切,来实现对电网无功功率的补偿。
1.监测电网的功率因数和电压电流等参数。
2.将监测到的功率因数信号传输给控制单元。
3.控制单元与执行单元交互,根据设定值和实际值之间的差异来控制无功补偿设备。
4.执行单元根据控制单元的指令,调整无功补偿设备的容量大小,以实现对电网无功功率的补偿。
二、智能无功补偿控制器的使用方法1.安装控制器:将控制器安装在电力系统的补偿设备箱内,与电网进行连接。
2.设置参数:使用该控制器的管理软件,将控制器与电网连接的参数进行设置,包括电压值、容量大小和设定功率因数等。
3.启动控制器:通过控制器的开关,手动或自动启动智能无功补偿控制器。
4.监测电网参数:控制器会自动监测电网的功率因数和电压电流等参数,并将数据传输给控制单元。
5.设定无功补偿:根据电网的实际功率因数和设定的功率因数之间的差异,控制单元会向执行单元发送控制信号,以调整无功补偿设备的容量大小,来实现对电网无功功率的补偿。
6.显示设备状态:通过控制器的显示屏,可以查看无功补偿设备的投入状态、功率因数和电流等信息。
7.停止补偿:当电网的功率因数达到设定值或不需要无功补偿时,可以手动或自动停止智能无功补偿控制器的工作。
三、智能无功补偿控制器的注意事项1.安全操作:在进行控制器的安装、设置和启动过程中,要注意遵守相关的操作规程和安全指南,确保操作的安全可靠。
2.定期维护:智能无功补偿控制器需要定期进行维护和检查,以确保其正常工作。
zt830fb低压无功补偿控制器说明书
尊敬的用户:
感谢您对zt830fb低压无功补偿控制器的关注。
以下是有关该产品的简要说明:
1.产品介绍:
zt830fb低压无功补偿控制器是一种用于低压电力系统的无功补偿装置,旨在提高电力系统的功率因数并降低无功功率损耗。
2.主要特点:
该控制器具有高精度的无功功率测量和补偿功能,可根据系统需求自动调整补偿电容器的投入和退出。
采用先进的数字化控制技术,具有稳定可靠的性能。
设备具备过压、欠压、过流、过温等多重保护功能,确保系统的安全运行。
3.技术规格:
输入电压范围:220V-380V(可根据实际需求定制)
额定频率:50Hz/60Hz
精度:±1%
额定电流:根据系统需求定制
4.安装和操作:
请在安装前确保断开电源,并由专业人员进行安装和调试。
操作简便,可通过触摸屏或按钮进行参数设置和监控。
以上是对zt830fb低压无功补偿控制器的简要说明。
如需更详细的技术参数和操作手册,请联系我们的客服人员或访问我们的官方网站。
祝您工作顺利!。

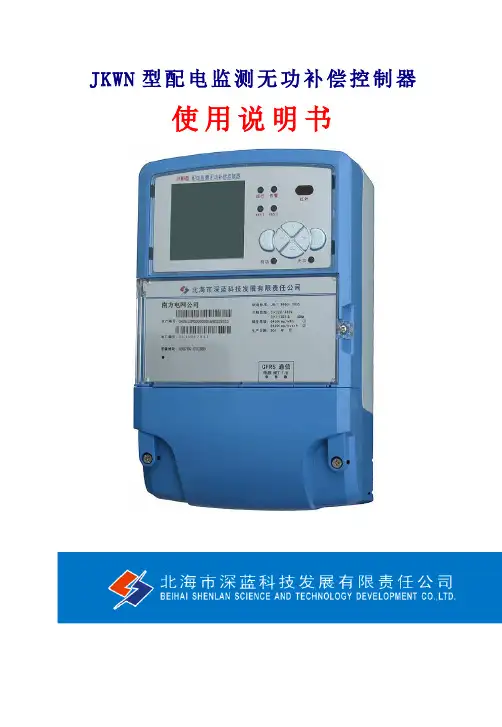

JKWN型配电监测无功补偿控制器使用说明书第1章概述...................................................................................... 11.1产品概述................................................................................. 11.2执行标准................................................................................. 1第2章主要技术指标及功能 .............................................................. 42.1使用条件................................................................................. 42.2运输、贮存条件 ..................................................................... 42.3系统平台................................................................................. 42.4功耗......................................................................................... 42.5外观与结构............................................................................. 52.6安全性能................................................................................. 52.7模拟量接入............................................................................. 52.8采集测量功能......................................................................... 52.9数据统计分析功能 ................................................................. 72.10事件记录与报警功能 ........................................................... 92.11通信................................................................................... 112.12远程管理功能 ................................................................... 132.13自诊断功能....................................................................... 142.14安全防护功能 ................................................................... 14第3章运行及操作方法.................................................................. 153.1控制面板............................................................................. 153.2工作状态指示..................................................................... 153.3正常开机后液晶屏显示样式如下:.................................. 153.4参数设置及查看 ................................................................. 163.5查看数据............................................................................. 27第4章安装及接线.......................................................................... 314.1 外形及安装接线图 ............................................................. 314.2 其他接线端子 ..................................................................... 32第1章概述1.1产品概述JKWN型配电监测无功补偿控制器(配变无功补偿监测终端)是我公司研制开发的新技术产品,该控制器具有配变运行数据监测与无功补偿控制功能,自动采集电流电压并据此计算有功功率、无功功率、有无功电量,能够根据功率因数、电压逻辑进行自动分相分级投切电容器。
无功补偿柜操作手册1.液晶显示屏按键说明
2.安装示意图
3.模式选择
1)AUTO模式
依据测量的无功功率、C/k设置、开关转换延迟、输出数目及序列类型,自动接通和断开步进开关以达到目标cos ϕ。
液晶显示屏显示实际的cos ϕ。
2)MAN模式
通过按+和—按钮,可手动接通和断开步进开关。
液晶显示屏显示实际的cos ϕ。
3)AUTO SET模式
可自动设置C/k(灵敏度),PHASE(自动识别接线),DELAY(开关转换延迟时间自动设置为40秒),OUTPUT(自动识别输出数),SEQUENCE(自动识别序列类型)。
出厂默认目标cos ϕ:1.00
4)MAN SET模式
可手动设置cos ϕ(目标功率因数),C/k(控制器灵敏度),PHASE(相位连接),
DELAY(开关转换延迟时间),OUTPUT(输出数),SEQUENCE(序列类型)。
4.参数说明
5.操作界面
6.操作程序
7.手动操作
8.检测
9.故障维修
10.故障代码及对策
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。
正泰NKG1时控开关设置与使用演示教学一、设置步骤一:接线1.将NKG1时控开关与电源连接,请确保电源已经关闭。
连接时,将电源的火线接入L端子,零线接入N端子,电器设备的接线操作可参考产品说明书。
2.确认接线无误后,将控制线与NKG1时控开关的控制端子相连接。
控制线分为动作线和归零线,动作线接入N1端子,归零线接入N2端子。
3.接线完成后,仔细检查接线是否牢固、正确,是否有松动等情况,确保安全可靠。
步骤二:设置运行时间1.打开NKG1时控开关的盖板,可以看到设置按钮。
2.按下设置按钮,此时指示灯会开始闪烁,表示进入设置模式。
3.通过按下设置按钮来调整小时和分钟。
每按一次,时间会递增或递减一分钟,按住不放则可以持续调整。
4.调整完小时和分钟后,等待数秒钟,指示灯会停止闪烁,设置完成。
5.按下设置按钮,盖好盖板,设置就完成了。
二、使用步骤一:投入运行1.按下正泰NKG1时控开关的启动按钮,此时指示灯会亮起。
2.此时,开关处于自动模式,会按照预设的时间自动开启和关闭电器设备。
步骤二:手动控制1.如果想要手动控制电器设备的开启和关闭,可以按下正泰NKG1时控开关的手动开关按钮。
2.手动开关按钮有上、下、停三个档位。
按下上档位按钮,电器设备会立即开启;按下下档位按钮,电器设备会立即关闭;按下停档位按钮,电器设备会停止运行。
3.使用手动控制后,正泰NKG1时控开关将不再按照预设的时间自动开启和关闭电器设备。
步骤三:恢复自动模式1.如果想要恢复自动模式,可以按下正泰NKG1时控开关的自动按钮。
2.恢复自动模式后,开关会根据预设的时间自动开启和关闭电器设备。
三、注意事项1.在设置和使用过程中,务必确保电源已关闭,操作时小心谨慎,避免触电等事故发生。
2.在使用手动控制时,特别注意电器设备的状态,避免误操作导致意外发生。
3.当遇到停电或断电等情况时,正泰NKG1时控开关的设置不会丢失。
恢复供电后,可以继续按照预设的时间自动开启和关闭电器设备。
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米,(特殊要求协商定货)。
2 环境温度 - 25℃ ~+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
5 安装地点无剧烈振动,无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V<5A<Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ~(滞后)(滞后) ~ (滞后)240 V / 415 V230 ~ 265V / 400 ~ 460V6%% ~ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ~ 90S连续可调参数调整在右盖内,手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内,旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ~ 10电压取样电流取样交流接触器电源总线输出控制线,四路接 1 ~ 4,十路接 1 ~ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线,不得取自电容屏。
3.取样电压 Us 为 220V 时,Us 必须与取样电流 Is 同相。
(见图3)取样电压为 380V 时,Us 必须接非取样电流相的其它两相。
(见图4)4.动态型快速补偿,直接控制动态复合开关。
(见图5)5.上电网运行,功能开关应拨到“运行”档,在“欠流”灯不亮时,如果COSφ 表指示超前,请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时,只有电压信号,就能自动作快速循环投切动作,可方便地检查外接线路。
杭州奥能电力设备制造有限公司产品名称:智能无功功率因数控制器产品介绍:ON-JKW系统智能无功功率因数控制器是我公司研制开发的新型智能补偿控制器,其单片机实时跟踪测量负荷,并将测量到的电流、电压、功率因数及无功功率进行计算,与预设值比较,自动选择最佳补偿回路的电容器进行投切,使补偿效果达到最佳,是无功补偿装置最理想的配套新产品,其主要型号有ON-JKWG10-C、ON-JKWG12-C、ON-JKWG10-T、ON-JKWG12-T、ON-JKWF10-C、ON-JKWF12-C、ON-JKWF10-T、ONJKWF-12-T。
产品特点:◇全数字化设计,交流采样,人机界面采用大屏幕LCD液晶显示,中文操作界面。
◇秉承以人为本的设计理念,模块化组装,流线型设计。
◇可实时显示电网功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率及电容投切状态等信息,显示内容丰富,方便用户查看。
◇支持三相共补,分相补偿及混合补偿控制方式。
◇分动态补偿控制和静态补偿控制两种类型控制器,可满足不同场合的需要。
◇支持等容/编码及模糊控制投切方式,根据需要进行最优化的控制。
◇具有手动及自动控制两种工作方式,方便用户选择。
◇具有谐波测量及保护功能,更加可靠的保证系统运行安全。
◇控制器具有RS485接口,采用MODBUS规约,方便与后台监控系统联网。
性能指标:◇测量电压:100V--290V◇测量电流:0--6000A◇工作电源:220VAC±20%◇取样电压:三相电压(分补方式);两相电压(共补方式)◇取样电流:三相电流(分补方式);一相电流(共补方式)◇控制输出:干接点5A/AC250V(静态方式);30mA/DC12V(动态方式)◇控制路数:10路、12路型号说明:ON-JKW□□-□例:ON-JKWG12-T公司代号+无功监控+补偿方式+控制路数+投切元件(T为晶闸管、C为电容器投切专用接触器)主要型号:ON-JKWG10-C/ON-JKWG12-C、ON-JKWG10-T/ON-JKWG12-T、ON-JKWF10-C/ON-JKWF12-C、ON-JKWF10-T/ONJKWF-12-T开孔尺寸:113x113mm。
NVF2G 系列变频器NVF2G系列变频器是我公司自主研发的高性能开环矢量变频器。
它具有起动力矩大(0.5Hz、1.5倍额定转矩)、过载能力强、操作灵活方便、正反向PID等特点。
本系列变频器分迷你型、通用型(重载)和风机水泵型(轻载)三种类型,具有负载适应性强、运行稳定可靠、自动节能运行等功能。
3.1 额定工作电压: 单相220V±33V 、三相380V±57V 3.2 功率范围: 1.5kW~400kW 3.3 输入频率范围:47Hz~63Hz3.4 输出频率:0Hz~400Hz(风机、水泵类为0Hz ~120Hz )3.5 过载能力:通用型:150%额定电流1分钟,风机、水泵型120%额定电流1min 3.6 控制方式:无PG矢量控制、V/F控制3.7 起动转矩:无PG矢量控制:0.5Hz,150%额定转矩产品广泛应用于造纸、纺织、供水、市政、食品、水泥、化工、印染、冶金、矿山、塑胶机械等电气传动和自动化控制领域。
N VF2G 1.5 /T- S4适配负载: T: 通用型 、P: 风机水泵型产品型号适配电机功率(KW)输入电压等级: 2-220V、 4-380V输入电压相数D-单相、S-三相:变频器正泰-智慧能源解决方案提供商 l 036工业自动化037 l 正泰-智慧能源解决方案提供商变频器8.1 标准接线图正泰-智慧能源解决方案提供商 l 038工业自动化9.1 产品外形图8.3 控制回路端子说明8.2 主回路端子注释显示盒柜门开孔尺寸 73.5×111.5039 l 正泰-智慧能源解决方案提供商变频器NVF2G-11/TS4~NVF2G-75/PS4尺寸用图NVF2G-75/TS4~NVF2G-400/TS4外形图正泰-智慧能源解决方案提供商 l 04011.1 订货时请依照型号及含义的说明,选择所需要的型号及规格: 例如:单相220V系列:NVF2G-2.2/TD2 三相380V通用型:NVF2G-75/TS4 三相380V风机水泵型:NVF2G-75/PS411.2 选型指导11.2.1 为了保证变频器可靠运行,变频器功率必须大于等于电机功率。
NAD-868系列低压无功补偿控制器使用说明书杭州南德电气有限公司概述产品外形美观大方,安装使用方便。
通过数码管显示和按键实现人机对话。
通过485通讯与NAD-868系列智能电容器连接。
控制物理量为电压、电流、功率因素和无功功率复合型。
采用新型的无功趋势潮流判断算法,特别适用于功率因数变动大的场合。
动作次数少,控制精度高。
一、功能特点1)动态显示配电的各个参数值,参数设置简单快捷,设置的参数断电不丢失。
2)自动检测智能电容器数量及容量等信息,并按电网无功参数控制智能电容器投切。
3)具有过压、欠压、欠流、过温、电压电流谐波保护,当电网参数超过各设定限制时,控制器快速切除已投入的电容器,并闭锁输出,保护电容器安全运行,延长其使用寿命。
4)采用电压、电流,功率因数,无功等综合计算,电压回差参与控制判断,使补偿更精确,防止投切振荡。
5)在动作延时时间内多点采样上述判据值,根据各点的值来进行无功趋势潮流判断,避免了常规控制器的动作点单点采样所造成的判断失常,在功率因数变动大的场合,可以准确判断所需补偿的无功功率及补偿方向(投或是切)。
6)具有手动/自动切换功能。
置自动时,根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除;置手动时,能手动操作电容器的投入或切除,便于出厂调试及快速投切电容。
7)投切原则:相同容量的电容器按投切次数动作,动作次数最少的先动作,不同容量的电容器按无功缺额动作.二、产品型号NAD -868C 口口显示方式:E-数码管,Y-液晶补偿方式:S:共补H:混补产品系列号企业代号二、使用环境相对湿度:20%~90%;环境温度:-25~70℃;海拔高度:≤2000m;无易燃的介质存在,无导电尘埃及腐蚀性气体存在。
三、技术参数1)测量精度:电 压:≤±0.5%(在80%~120%额定电压范围内);电 流:≤±1.0%(在50%~100%额定电流范围内);功率因数:≤±1.5%无功功率:≤±2%温 度:≤1℃2)输出方式:通讯式控制输出,控制本公司智能电容器。
广州市金矢电子有限公司地址:广东省广州市番禺区石楼镇华山路6号************邮编:511447网址:信箱:**************JKW系列TD型动态无功功率补偿控制器广州市金矢电子有限公司GUANGZHOU KINGSER ELECTRONICS CO.,LTD由于产品升级、版本更新,本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处,敬请各位用户谅解。
目录一、产品概述---------------------------------2二、型号说明-----------------------------------------2三、使用条件-----------------------------------------3四、产品外形及安装尺寸-----------------------------3五、基本功能(一)显示功能------------------------------------3(二)设置功能------------------------------------3(三)无功补偿功能------------------------------3(四)保护功能------------------------------------4(五)实时数据通迅功能--------------------------4(六)数据管理功能-------------------------------4(七)超限及故障警示功能------------------------4(八)抄表机功能---------------------------------4六、技术参数1、基本参数--------------------------------------52、控制参数--------------------------------------53、测量精度--------------------------------------54、通迅------------------------------------------5七、安装调试-----------------------------------------5八、开箱检查----------------------------------------14九、简单故障排除-----------------------------------14八、开箱检查打开外包装,检查控制器外观是否完好,附件和说明书是否认齐全,如发现控制器外壳有损坏,或附件和说明书不齐全时,请及时与供应商联系。
智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。
它通过自动检测电力系统的功因数,并通过补偿电容器自动调节电
力系统的无功功率,从而达到提高功因数和电力质量的目的。
二、安装要求
1、安装位置:智能无功补偿控制器应安装在干燥通风良好的环
境中,避免阳光直射和高温环境;
2、电源要求:智能无功补偿控制器的电源输入应符合产品标识
上的要求;
3、连接要求:智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。
三、操作说明
1、启动与停止:在正确接通电源后,智能无功补偿控制器会自
动启动。
在停止使用时,需断开电源;
2、参数设置:使用者可以通过界面上的菜单设置功能来配置控
制器的参数;
3、监测功能:智能无功补偿控制器配备有监测功能,可以实时
监测功率因素和电压等参数;
4、报警功能:当电力系统的功因数超出设定范围时,智能无功
补偿控制器会发出声音和光提示,提醒用户调整。
四、维护与保养
1、定期检查:建议定期检查智能无功补偿控制器的接线情况,
以确保连接正常;
2、清洁保养:定期清洁控制器的外壳,并保持干燥,以确保正
常运行;
3、过载保护:若发生过载,请及时停止使用,并联系专业技术
人员进行维修。
五、附件
本文档涉及以下附件:
1、产品说明书;
2、安装图纸;
3、连接线路图。
六、法律名词及注释
1、功因数:指交流电路中,有功功率与视在功率之比的绝对值;
2、无功功率:指在电路中,使电流并不做功的能量。
- 1 -
NWK-G系列
智能型无功补偿控制器
使用说明书
- 2 -
一、简 介
NWK-G系列智能型无功功率自动补偿控制器是
低压配电系统补偿无功功率专用仪器,可与各型号低
压静电电容屏配套使用。NWK1-G型(开孔尺寸为本
113×113mm),NWK2-G型(开孔尺寸为162×
102),输出路数各有4、6、8、10路四种规格。本
机博采国内外先进技术,采用进口单片机控制,具有
体积小、重量轻、功能完善、操作简单、抗干扰能力
强、运行稳定可靠、补偿精确等突出优点。依据
JB/T9663-1999国家最新专业标准设计,一次性通
过机械工业部天津电气传动研究所发配电及电控设备
检测所的型式试验,主要性能指标达到国内先进水平,
是低压电容屏厂家首选产品。
二、功能特点
1、采用国外先进芯片,增加了断电记忆功能。即
在系统断电及控制器复位时,参数及程序自动记忆,
不丢失;供电恢复后控制器仍按断电前所设定的参数
进入自动运行状态,实现无人操作化。
2、LED数字显示电网功率因素,显示范围:滞
后(0.00~0.99),超前(0.00~0.99)。
3、通过面板三个功能键能完成数字显示COSφ
设定值,延时设定值,过压设定值的设定。简明的人
机对话,使操作极为方便。
- 3 -
4、当电网电压超过本机过压设定值时,COSφ表
自动转换显示为电网当前的电压值,同时自动快速逐
级切除已投入的电容组。
5、判别取样电流极性(自动识别极性),并自动
转换。给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时,
本机数字COSφ自动显示O.cc。
7、输出动作程序为先接通先分断,先分断先接通
的循环工作方式及适应于就地补偿装置动作程序要求
的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换,置自动时,本机自动跟
踪电网功率因素及无功电流,控制电容器自动投入或
切除,置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强,能抵御从电网直接输入的幅
值2000V的干扰脉冲,高于国家专业标准。
三、使用条件
1、海拔高度不超过1000米。
2、环境温度不高于+40℃,24小时内平均温度
不超过+35℃,最低环境温度不低于-10℃。
3、空气相对湿度不大于85%(在25℃时)。
- 4 -
4、周围环境,无易燃易爆的介质存在,无导电尘
埃及腐蚀性气体存在。
5、电网电压波动范围不大于本机额定电压±
10%。
一、 主要技术参数
型号 NWK1-G
额定工作电压 UBC相, 交流380V ±
10%50Hz
电流取样 A相IA 交流0~5A
COSφ设置 +0.70~0.98连续可调(出厂预置
0.97)
过压保护值设置 400~440V分五档设定(出厂预置
430V)
投切延时设置 1~90秒连续数字式设定(出厂预
置30秒)
保证自动投切时取样互感器电流值 下限值≥150mA,上限值≤5A
介电强度 交流3000V
输出触点容量 交流220V×5A或380V×3A
工作制 连续工作制
重量 约1kg
- 5 -
五、 安装方式
NWK1-G外型采用42L6系列仪表结构,外形尺
寸120×120×80mm,安装开孔113×113mm,嵌入深
度为80mm,侧面设安装孔,紧固附件的挂钩插入孔内,
旋附件上的螺丝即把控制器固定在屏上。
六、 接线方法
1、控制器电压U1、U3接B相、C相。(见图1、
图2)
2、取样电流端I1、I2必须取自总负荷(总柜)A
相电流互感器次级,不得取自电容屏。
3、COM为控制器输出端1~10组内部继电器的
公共源,交流接触器J线圈电压220V。
NWK1-G型接线图(图1)略
安装
开孔
- 6 -
(如果接触器线圈电压为380V,公共端接火线)
控制固态继电器接线图(图2)略
七、 面板功能键
名称 内容
功 能 键 1) 功能选择键
2)
数值增加键
3)
数值减少键
八、 调试
首先确认补偿器型号,按接线图要求对应接线,
取样电压电流相序是否正确,取样电流应大于150mA,
然后整机接通电源,智能控制器即置于自动运行状态,
并按出厂预置参数(COSφ,延时,过压)来控制电
容器组的投切。当需要改变以上参数时,可利用面板
三个轻触按键完成参数的设定,具体步骤如下:
举例:如要求COSφ设定为0.92,每路投切延时
时间为18秒,过压切除电容器的过压保护值为420V。
操作:1、首先按设定键 ,使COSφ设定指示
灯亮,此时面板数字COSφ表显示原设定值,根据需
要按键或键,使设定值显示为0.92。
2、按 键,使延时设定指示灯亮,此时数字COS
φ表显示原延时设定值,根据需要按键或键,
使设定值显示为18秒为止。
- 7 -
3、按 键,使过压设定指示灯亮,此时数字COS
φ表显示原过压设定值,根据需要按键或键,
使设定值显示为420V为止。
以上三个参数设定后,按 键使自动运行指示灯
亮,本机进入自动运行,并按以上设定的参数控制电
容器组的投切,如若三个参数设定完成后,忘 记 按
键至自动运行状态,本智能控制器能经过20秒后
自动置于自动运行状态,大大地提高操作可靠性。
手动运行:通过按 键使手动运行指示灯亮,按
键能逐级投入电容器组,按键,能逐级切除电
容器组,实现手动运行。
消除投入:按 键,使消除投入指示灯亮,这
时按下键或键,智能控制器能立即切除已投入
各路电容器组,该功能主要用于电容屏退出电网时,
保证刀开关不会产生飞弧,避免烧坏刀开关。
如若置于消除投入功能后,在20秒内仍不按
键或键,电容屏仍不退出电网,智能控制器又将自
动置于自动运行状态。
九、 维护说明
1、如交流接触器线包工作电压为380V时,可将
COM(公共端)接N(零相)改接C相。
2、信号取样原则:当补偿器工作电压取BC相时,
信号互感套于A相;当工作电压取AB相线,信号互
- 8 -
感套于C相;当工作电压取AC相时,信号互感套于
B相;总之,取样互感器所在相,不要与补偿器工作
电压同相,并且信号互感器必须套于总进线柜母线段。
3、当电网电压超过过压设定值时,补偿器过压指
示灯亮,数字COSφ自动转换显示为当前电网的电压
值,同时逐级每3秒切除一路投入的电容器组。
4、当互感开路或信号电流小于150mA时,欠流
灯亮,补偿器能逐级按原设定的延时值切除已投入的
电容器组。当讯号互感开路,信号电流为零,或置于
消除投入功能时,数字COSφ表均显示O.cc。
5、COSφ整定值只设定“投入门限”,其切除门
限值随“投入门限”值的变化自动做相应调整。
十、 系统故障的排除
1、显示“O.cc”,应做以下判断:总电流表显示
负载电流小于取样电流互感器原边值的3%时是正确
的。如大于3%,可能是取样电流回路连通,或并联了
其它仪表,应改为串联。
2、随着补偿电容的投入,控制器显示COSφ值变
化不正常,这时应检查取样电流信号I1、I2和取样电压
信号U1、U3的相位。用万用表交流500V档,将一支
表笔接触取样电流互感器所在的母排,另一支笔接触
控制器的U1或U3端,如两点间电压为零即同相,判
断清楚相位后,按要求连接。
- 9 -
3、随着补偿电容的投入,控制器上COSφ指示几
乎不变化,出现这种现象,应移取样电流互感器,使
取样电流=负载电流+电容电流。(见接线图)
4、在负荷没有变化的情况下,投入了一组电容器
后,马上又切除了一组,投入后过补偿,切除后又欠
补偿,一直在投、切,说明出现投切振荡现象。原因
是投入的电容量与负荷的无功值不匹配。另外,也可
适当地调低COSφ的设定值,使稳定状态范围加宽。
5、不便判断问题出在控制器还是出在外接线路
时,可换一台控制器。如出现相同的故障现象,请您
务必按以上提示检查外接线路。
十一、其它
1、整机的保证使用期限自制造厂发货日期起12
个月,在此期限内当用户按本说明书规定使用,且在
封、印完好的情况下,发现不符合说明书的技术要求
时,制造厂负责免费保修和更换。
2、附件:安装夹件1套,说明书1份,合格证1
张。
浙江正泰电器股份有限公司电容器公司
2006年3月10日
