吹灰器调试

吹灰操作说明
1、将AC220V电源接入端子排1和3#端子，1#端子接L、3#端子接N，在QF开关的上侧测量电压是否正常（AC220V）。

2、正常后将控制面板上的启动钮子开关向右旋转45度，给装置上电、装置上电后进入运行画面，第一次运行时要对系统进行调试、点击吹灰软按钮对应吹灰点动作。

3、调试前点击“”按钮进入参数设定画面，将“间隔时间”设定参数视实际工况而定；将“次数设定”旋转喷嘴设定为“8”，定向喷嘴设定为“1”,根据实际工况而定，建议设定为1；释放时间“”参数设定为3-6不宜超过9；自动启动吹灰时间间隔设定为小时，在达到设定的吹灰间隔时间后、系统将自动启动吹灰程序，完成设定后即可点击“”页面软按钮进入运行画面
4、进入“设定”画面时，如果弹出的输入对话框，在对话框中输入密码“5555”即可进入参数设定界面。

5、单点吹灰时需要手动点击对应的吹灰软按钮“”才能实现吹灰，每点击一次吹灰一次。

6、一键式启动吹灰，装置上电后点击“”按钮，即进入整个系统吹灰模式，吹灰装置将自动完成全部n个点的吹灰工作。

7、吹灰完成后自动停止，如需要再次重复吹灰工作，可以重复第5项和第6项工作即可。

8、自动定时启动吹灰系统，点击“”和“”按
钮，系统将进入自动吹灰状态，在达到设定的吹灰间隔时间后自动启动吹灰系统。

在自动吹灰状态下将“手自动”切换到手动或点击停止按钮系统均停止吹灰。

故障排除
注：密封体和弹簧是易损件原则上每年更换一次
河北传高环保科技有限公司。

锅炉长伸缩式蒸汽吹灰器调试过程中常见问题及处理方案摘要：蒸汽吹灰器作为现阶段控制锅炉沾污结渣最为常见有效的手段，其投运的正常与否，直接影响锅炉的安全稳定运行。

尤其是对于燃用高碱煤或者沾污特性较强的锅炉，试运期间如蒸汽吹灰器不能正常投用会限制机组升负荷进行后续试验，严重者可能会导致停炉，影响电厂整体的试运节点计划。

本文对某电厂蒸汽吹灰器调试过程中出现的问题进行了整理及分析，并提出了相应的解决方案，为后续电厂吹灰器调试提供借鉴。

关键词：锅炉；长伸缩式1 长伸缩蒸汽吹灰器结构形式及工作原理某电厂二期2×660 MW超超临界燃煤机组锅炉炉内受热面吹灰采用长伸缩式蒸汽吹灰器。

该类型吹灰器主要包括梁体、阀门、跑车与电动机、内管、吹灰枪管、前托轮、内外管辅助托架、炉内吹灰枪管支承组件、墙箱、电气箱与行程控制机构等部件。

在控制系统给出吹灰指令后指令传到固定于梁体末端的电气箱，首先电动机驱动跑车沿轨道向炉内方向移动，跑车连接的枪管以螺旋形式向炉内伸进，与此同时，与跑车用曲柄连杆机构连接的提升阀打开，汽源管内的蒸汽在压力作用下进入枪管，进而从前端的枪头喷嘴喷出，4只喷嘴沿枪管环向垂直于枪管布置，随着枪管旋转向炉膛内伸进，从喷嘴喷出的蒸汽可覆盖一定范围的受热面，吹落周围受热面上附着的灰污，进而达到吹灰的目的。

在接近吹灰行程时，跑车会触碰到固定于梁体前端（靠炉墙侧）的行程开关，此时行程开关会给将信号传给末端的电气箱，从而发出退枪的指令，枪管在后退过程中依旧会喷出蒸汽吹扫炉膛内部受热面，直至跑车和枪管全部退出。

在火力发电厂锅炉运行的过程当中，热损失是非常常见的问题，如果无法及时控制热损失，就会导致能源浪费。

对这种情况，工作人员要了解热损失产生的原因，并且使用更加科学有效的方式来控制热损失，尽量降低热损失，从而促使火力发电厂的锅炉能源消耗的数量进一步减少对于在锅炉运行过程当中所使用的系统也要有所检查，要能够控制其中的漏风量，可以让锅炉的密闭性更高，使燃料燃烧获得更加充足的氧气，并且保障燃烧更加完全，从而降低锅炉运行当中的能源消耗问题。

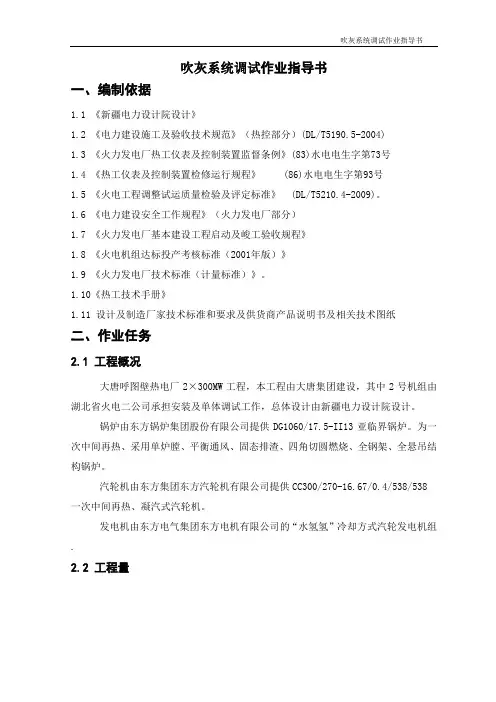

吹灰系统调试作业指导书一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》（热控部分）(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》 (86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》 (DL/T5210.4-2009)。

1.6 《电力建设安全工作规程》（火力发电厂部分）1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准（2001年版）》1.9 《火力发电厂技术标准（计量标准）》。

1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程，本工程由大唐集团建设，其中2号机组由湖北省火电二公司承担安装及单体调试工作，总体设计由新疆电力设计院设计。

锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。

为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。

汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。

发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量吹灰器单体调试1.调试所需条件1.1就地吹灰器安装定位完毕；1.2动力盘安装就位1.3二次回路接线完毕2.调试所需设备2.1 校线通灯；2.2 数字万用表；2.3 无线对讲机；2.4 模拟量输入信号源；2.5 兆欧表；2.6 秒表；2.7 设备配备专用工具.3. 调试3.1长伸缩式吹灰器调试3.1.1 一般检查.1) 检查装置电源保险丝是否符合设计要求。

2) 检查装置至现场连接线是否正确。

3) 检查电源接线是否准确无误。

一、工程概述**电厂一期工程中由***电力设计院设计，xx电力建设第二工程公司负责**机组锅炉热控安装的施工。

锅炉运行中，为有效地清除受热面积灰，保证受热面传热效果良好，在锅炉的受热面布置了不同形式、不同种类的吹灰器。

吹灰器运行不正常和吹灰效果不好，是锅炉排烟温度高的主要原因之一。

目前锅炉安装的吹灰设备主要是蒸汽吹灰器和声波吹灰器。

蒸汽吹灰器为传统吹灰器，使用数量最多。

工程量：（参考）长式吹灰器 **台短式吹灰器 **台半长式吹灰器 **台脉冲吹灰器 **台二、编制依据1、**设计院提供的锅炉吹灰及炉膛烟温探针施工图以及吹灰器厂家技术说明2、<<电力建设施工技术规范>>(第4部分:热工仪表及控制装置) （DL/T5190.4-2016）。

3、《电力建设施工质量验收及评价规程》（第4部分:热工仪表及控制装置篇）（DL/T5210.4-2018）。

4、<<电力建设安全规程>>(第一部分火力发电部分DL5009.1-2016)。

5、热控专业施工组织设计。

三、施工准备四、施工方案1、根据设计图或厂家资料熟悉吹灰器的控制原理及接线图。

2、确定吹灰器所用的电缆型号和规格，根据接线图检查接线正确性。

3、精心调试，直到正确合格使用。

五、施工工艺流程1、施工工艺流程：2、施工工序及其标准要求六、施工注意事项1．调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。

2．调试过程中，程控柜、动力柜及就地吹灰器必须有人且能随时联系，指挥操作。

3．电动操作调试前，必须先手动吹灰器脱离限位开关，确认电机正反方向。

4．调试记录必须及时、准确、齐全。

5．调整行程开关时，必须把行程开关固定牢固。

6．进入施工现场必须正确佩戴安全帽，严禁酒后进入施工现场。

7．严禁在平台上打闹、倚栏杆休息。

8．严禁在高空作业时以抛掷方式传递工具。

9．临空面、孔洞、平台边缘必须搭设合格的脚手架，并经验收合格挂牌后方可使用。
