半导体激光主动成像雷达扫描成像实验

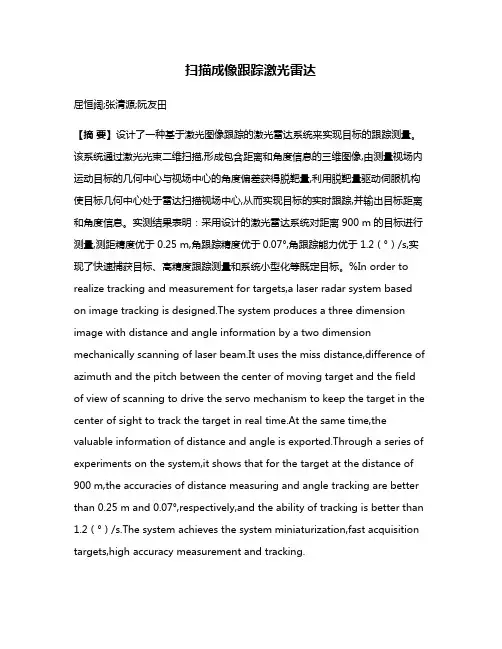

扫描成像跟踪激光雷达屈恒阔;张清源;阮友田【摘要】设计了一种基于激光图像跟踪的激光雷达系统来实现目标的跟踪测量。

该系统通过激光光束二维扫描,形成包含距离和角度信息的三维图像,由测量视场内运动目标的几何中心与视场中心的角度偏差获得脱靶量,利用脱靶量驱动伺服机构使目标几何中心处于雷达扫描视场中心,从而实现目标的实时跟踪,并输出目标距离和角度信息。

实测结果表明：采用设计的激光雷达系统对距离900 m的目标进行测量,测距精度优于0.25 m,角跟踪精度优于0.07°,角跟踪能力优于1.2（°）/s,实现了快速捕获目标、高精度跟踪测量和系统小型化等既定目标。

%In order to realize tracking and measurement for targets,a laser radar system based on image tracking is designed.The system produces a three dimension image with distance and angle information by a two dimension mechanically scanning of laser beam.It uses the miss distance,difference of azimuth and the pitch between the center of moving target and the field of view of scanning to drive the servo mechanism to keep the target in the center of sight to track the target in real time.At the same time,the valuable information of distance and angle is exported.Through a series of experiments on the system,it shows that for the target at the distance of 900 m,the accuracies of distance measuring and angle tracking are better than 0.25 m and 0.07°,respectively,and the ability of tracking is better than 1.2（°）/s.The system achieves the system miniaturization,fast acquisition targets,high accuracy measurement and tracking.【期刊名称】《中国光学》【年(卷),期】2012(005)003【总页数】6页(P242-247)【关键词】激光雷达;扫描成像;自主跟踪;图像处理【作者】屈恒阔;张清源;阮友田【作者单位】中国电子科技集团公司第二十七研究所,河南郑州450047;中国电子科技集团公司第二十七研究所,河南郑州450047;中国电子科技集团公司第二十七研究所,河南郑州450047【正文语种】中文【中图分类】TN958.981 引言激光雷达从功能上可分为激光测角和跟踪激光雷达、扫描成像跟踪激光雷达。

成像激光雷达技术概述想象一下，一辆无人驾驶汽车在繁忙的都市中自由穿梭，智能地避让行人、车辆，准确地判断路况，安全地到达目的地。

这一切都离不开一种神秘的技术——成像激光雷达技术。

成像激光雷达技术是一种通过发射激光并接收反射信号，快速获取目标物体详细信息的技术。

它具有高精度、高速度、高分辨率等优点，成为无人驾驶、智能交通等领域的关键技术之一。

成像激光雷达技术的原理可以归结为“激光雷达扫描”。

首先，激光发射器会发射出一定波长的激光束，光束经过光学系统后，会形成一定的光路。

随后，激光束打到目标物体上，并反射回来。

反射信号被接收器捕获后，通过高速数据处理器进行处理，最终形成具有高清晰度的三维图像。

成像激光雷达技术具有以下特点：1、精度高：激光雷达的测量精度远高于传统的传感器，能够清晰地识别出目标物体的形状、大小和距离等信息。

2、速度快：激光雷达的扫描速度非常快，能够在短时间内获取大量数据，从而实时更新目标物体的位置和姿态。

3、成本适中：相较于其他高级传感器，成像激光雷达技术的成本较为适中，适合大规模应用和推广。

4、抗干扰性强：激光雷达的信号为定向光束，不易受到环境光的干扰，保证了测量的稳定性和准确性。

成像激光雷达技术在各类应用场景中都有着广泛的实际应用。

在智能交通领域，成像激光雷达技术能够实时监测道路状况、车辆流量等信息，为智能交通管理系统提供重要依据。

在无人驾驶领域，成像激光雷达技术可以帮助车辆进行精确的障碍物识别、路径规划以及自主导航，提高无人驾驶的安全性和可靠性。

此外，成像激光雷达技术在无人机、机器人等领域也有着广泛的应用，能够实现自主导航、环境感知等功能。

未来，成像激光雷达技术将继续发挥其重要作用。

随着技术的不断进步，激光雷达的扫描速度、分辨率和可靠性等方面将得到进一步提升。

随着5G、物联网等技术的快速发展，成像激光雷达技术将在更广泛的领域得到应用，例如智慧城市、安全监控等。

此外，随着和机器学习等技术的不断发展，成像激光雷达技术将能够实现更高级别的自动化和智能化。

hvE21 (a)21(b)2E1(c)图1 光与物质作用的受激吸收过程光信息专业实验报告：半导体泵浦激光原理实验【实验目的】1.了解与掌握半导体泵浦激光的原理及调节光路的方法2.掌握腔内倍频技术，并了解倍频技术的意义3.掌握测量阈值、相位匹配等基本参数的方法【实验仪器】1.808nm半导体激光器P≤500mW2.半导体激光器可调电源电流0～500mA3.Nd:YVO4晶体3×3×1mm4.KTP倍频晶体2×2×5mm5.输出镜（前腔片）φ6 R=50mm6.光功率指示仪2μW～200mW 6挡【实验原理】一、光与物质的相互作用光与物质的相互作用可以归结为光子与物质原子的相互作用，有三种过程：受激吸收、自发辐射和受激辐射。

1.受激吸收如果一个原子，开始时处于基态，在没有外来光子的情况下，它将保持不变。

如果一个能量为hv21的光子接近，则它吸收这个光子，跃迁上激发态E2。

在此过程中不是所有的光子都能被原子吸收，只有当光子的能量正好等于原子的能级间隔E1-E2时才能被吸收。

2.自发辐射处于激发态的原子寿命很短（一般为10－8～10－9秒），在不受外界影响时，它们会自发地返回到基态，并释放出光子，辐射光子能量为hv=E2-E1。

自发辐射过程与外界作用无关，是一个随机过程，各个原子的辐射都是自发的、独立进行的，因而不同原子发出来的光子的发射方向和初相位是不相同的。

由于激发能级有一个宽度，所以发射光的频率也不是单一的，而有一个范围。

3.受激辐射处于激发态的原子，在外界光场的作用下，会吸收能量为E 2-E 1的光子，从而由高能态向低能态跃迁，并向外辐射出两个光子。

只有当外来光子的能量正好等于激发态与基态的能级差时，才能引起受激辐射，且受激辐射发出的光子与外来光子的频率、发射方向、偏振态和相位完全相同。

激光的产生主要依赖受激辐射过程。

二、激光器的组成激光器主要由工作物质、泵浦源、谐振腔三部分组成，如果要实现激光倍频，还需要在谐振腔内部加入倍频晶体。

一、实验目的1. 了解半导体激光器的基本原理和光学特性；2. 掌握半导体激光器耦合、准直等光路的调节；3. 根据半导体激光器的光学特性考察其在光电子技术方面的应用；4. 熟悉WGD6光学多道分析器的使用。

二、实验原理1. 半导体激光器的基本结构半导体激光器，全称为半导体结型二极管激光器，是一种利用半导体材料作为工作物质的激光器。

其基本结构包括工作物质、谐振腔和激励能源。

工作物质通常采用V族化合物半导体，如GaAs、MoSb等；谐振腔由两个平行端面构成，起到反射镜的作用；激励能源有电注入、光激励、高能电子束激励和碰撞电离激励等。

2. 半导体激光器的阈值条件半导体激光器的阈值电流是各种材料和结构参数的函数。

在满足阈值条件时，半导体激光器才能产生激光。

阈值电流表达式为：\[ I_{th} = \frac{L}{\eta} \frac{P}{h\nu} \]其中，\( I_{th} \) 为阈值电流，\( L \) 为有源层长度，\( \eta \) 为内量子效率，\( P \) 为注入功率，\( h \) 为普朗克常数，\( \nu \) 为发射光的真空波长。

3. 半导体激光器的光学特性半导体激光器的光学特性主要包括单色性好、高亮度、体积小、重量轻、结构简单、效率高、寿命长等。

三、实验仪器与设备1. 半导体激光器及可调电源；2. WGD6型光学多道分析器；3. 可旋转偏振片；4. 旋转台；5. 多功能光学升降台；6. 光功率指示仪。

四、实验步骤1. 搭建实验系统，连接各仪器设备；2. 调节可旋转偏振片，观察偏振光的变化；3. 调节旋转台，观察光斑在屏幕上的变化；4. 调节多功能光学升降台，观察光功率指示仪的读数；5. 使用WGD6型光学多道分析器，对半导体激光器的光谱进行测量；6. 记录实验数据，分析实验结果。

五、实验结果与分析1. 通过调节可旋转偏振片，观察到偏振光的变化，验证了半导体激光器的偏振特性；2. 通过调节旋转台，观察到光斑在屏幕上的变化，验证了半导体激光器的准直特性；3. 通过调节多功能光学升降台，观察到光功率指示仪的读数变化，验证了半导体激光器的功率特性；4. 使用WGD6型光学多道分析器，对半导体激光器的光谱进行测量，得到激光波长、线宽等参数，进一步验证了半导体激光器的光学特性。

光信息专业实验指导材料（试用）实验5－1 半导体激光器的特性测试[实验目的]1、通过测量半导体激光器工作时的功率、电压、电流，画出P-V、P-I、I-V曲线，让学生了解半导体的工作特性曲线；2、学会通过曲线计算半导体激光器的阈值，以及功率效率，外量子效率和外微分效率，并对三者进行比较；3、内置四套方波信号或者外加信号直接调制激光器，通过调整不同的静态工作点，和输入信号强度大小不同，观察到截至区，线性区，限流区的信号不同响应（信号畸变，线性无畸变），了解调制工作原理。

[实验仪器]实验室提供：半导体激光器实验箱（内置三个半导体激光器），示波器，两根电缆线。

[实验原理]半导体激光器是用半导体材料作为工作物质的一类激光器，由于物质结构上的差异，产生激光的具体过程比较特殊。

常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。

激励方式有电注入、电子束激励和光泵浦三种形式。

半导体激光器件，可分为同质结、单异质结、双异质结等几种。

同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。

半导体激光器具有体积小、效率高等优点，广泛应用于激光通信、印刷制版、光信息处理等方面。

一、半导体激光器的结构与工作原理1.半导体激光器的工作原理。

半导体材料多是晶体结构。

当大量原子规则而紧密地结合成晶体时，晶体中那些价电子都处在晶体能带上。

价电子所处的能带称价带（对应较低能量）。

与价带对应的高能带称导带，价带与导带之间的空域称为禁带。

当加外电场时，价带中电子跃迁到导带中去，在导带中可以自由运动而起导电作用。

同时，价带中失掉一个电子，相当于出现一个带正电的空穴，这种空穴在外电场的作用下，也能起导电作用。

因此，价带中空穴和导带中的电子都有导电作用，统称为载流子。

没有杂质的纯净半导体，称为本征半导体。

如果在本征半导体中掺入杂质原子，则在导带之下和价带之上形成了杂质能级，分别称为施主能级和受主能级。

激光雷达成像原理与运动误差补偿方法1. 引言1.1 概述概述部分可以从以下几个方面展开：激光雷达是一种主要用于三维环境感知和建模的先进传感器技术。

它利用激光束通过扫描地面、建筑物和物体，获取高精度的三维点云数据，可以广泛应用于自动驾驶、环境监测、地图构建等领域。

本文旨在介绍激光雷达的成像原理以及运动误差补偿方法。

首先，我们将详细探讨激光雷达的成像原理，包括激光束的发射、接收和信号处理等过程。

通过了解激光雷达的工作原理，我们可以更好地理解其在三维环境感知中的优势和应用。

然后，我们将重点讨论运动误差对激光雷达成像质量的影响。

由于激光雷达在采集数据时往往需要进行扫描或旋转，运动导致的误差会对点云数据的准确性和完整性产生影响。

因此，我们将介绍不同类型的运动误差，并分析其对激光雷达成像的影响。

最后，针对运动误差问题，我们将介绍一些常用的运动误差补偿方法。

这些方法包括基于传感器硬件的校准方法、基于运动模型的运动补偿方法以及基于图像处理和算法的后处理方法等。

通过使用这些方法，可以有效地减小或消除运动误差对激光雷达成像质量的影响，提高数据的准确性和可靠性。

在本文的结论部分，我们将对激光雷达的成像原理和运动误差补偿方法进行总结，并展望未来可能的研究方向。

通过深入研究和探讨激光雷达的成像原理及其相关问题，可以为激光雷达技术的应用和发展提供重要的理论和实践支持。

同时，也为读者提供了更加全面和深入的了解激光雷达技术的机会。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构：本篇长文主要包括引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个方面。

首先，概述部分将简要介绍激光雷达成像原理与运动误差补偿方法的研究背景和意义。

然后，文章结构部分将阐述本篇长文的整体框架和内容安排，使读者能够清楚地了解各个章节的主题和内容。

最后，目的部分将明确本篇长文的研究目标和意图，以及解决的研究问题。

正文部分主要包括激光雷达成像原理、运动误差的影响和运动误差补偿方法三个方面。

电子扫描显微镜实验报告一、实验目的本次实验的主要目的是熟悉电子扫描显微镜（SEM）的工作原理、操作方法，并通过实际观察样品，获取微观结构的图像和信息，为材料科学、生物学等领域的研究提供有力的支持。

二、实验原理电子扫描显微镜是利用聚焦的电子束在样品表面扫描，产生二次电子、背散射电子等信号，通过探测器收集这些信号并转化为图像。

其工作原理基于电子与物质的相互作用，电子束的能量和束斑大小决定了成像的分辨率和景深。

三、实验仪器与材料1、仪器：电子扫描显微镜（型号：＿____）2、材料：金属样品（如铜、铝）、生物样品（如细胞切片）、半导体样品（如硅片）四、实验步骤1、样品制备金属样品：经过切割、研磨、抛光等处理，以获得平整光滑的表面。

生物样品：经过固定、脱水、切片、染色等处理，使其能够在电子束下保持结构稳定。

半导体样品：采用化学腐蚀或机械抛光的方法，去除表面损伤层。

2、仪器操作打开电子扫描显微镜的电源，等待仪器预热至稳定状态。

将制备好的样品放入样品室，使用样品台的调节装置，将样品准确地定位在电子束的照射区域。

选择合适的加速电压、工作距离、放大倍数等参数。

进行聚焦和像散校正，使图像清晰。

3、图像采集与处理启动图像采集系统，获取样品的扫描图像。

对采集到的图像进行亮度、对比度、色彩等方面的调整，以突出样品的特征。

五、实验结果与分析1、金属样品观察到金属表面的微观形貌，如晶粒大小、晶界分布等。

分析了表面的缺陷，如划痕、孔洞等。

2、生物样品清晰地看到细胞的结构，如细胞膜、细胞核、细胞器等。

能够观察到细胞之间的连接和相互作用。

3、半导体样品显示出半导体表面的晶格结构和缺陷。

对表面的杂质分布进行了初步分析。

六、实验注意事项1、样品制备过程中要避免引入污染和损伤，以保证观察结果的准确性。

2、操作电子扫描显微镜时，要严格按照操作规程进行，避免误操作导致仪器损坏。

3、在图像采集和处理过程中，要注意参数的选择和调整，避免过度处理导致图像失真。

常用光纤器件特性测试实验 实验一 半导体激光器P-I 特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P 〔平均发送光功率〕-I 〔注入电流〕曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I 关系曲线。

2、根据P －I 特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率。

三、预备知识1、光源的种类2、半导体激光器的特性、内部结构、发光原理四、实验仪器1、ZY12OF13BG3型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、FC/PC-FC/PC 单模光跳线 1根4、万用表 1台5、连接导线20根五、实验原理半导体激光二极管〔LD 〕或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。

处于高能级E 2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E 1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率一样，而且相位、偏振方向和传播方向都一样，它和感应光子是相干的。

由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率〔≥10mW 〕辐射，而且输出光发散角窄〔垂直发散角为30～50°，水平发散角为0～30°〕，与单模光纤的耦合效率高〔约30％～50％〕，辐射光谱线窄〔Δλnm 〕，适用于高比特工作，载流子复合寿命短，能进展高速信号〔>20GHz 〕直接调制，非常适合于作高速长距离光纤通信系统的光源。

阈值电流是非常重要的特性参数。

图1-1上A 段与B 段的交点表示开始发射激光，它对应的电流就是阈值电流th I 。

半导体激光器可以看作为一种光学振荡器，要形成光的振荡，就必须要有光放大机制，也即激活介质处于粒子数反转分布，而且产生的增益足以抵消所有的损耗。

将开始出现净增益的条件称为阈值条件。

第1篇一、实验目的1. 了解雷达的基本原理和组成。

2. 掌握雷达扫描技术的应用和操作方法。

3. 通过实验，验证雷达系统在实际场景中的性能。

二、实验原理雷达（Radio Detection and Ranging）是一种利用电磁波探测目标位置、速度和距离的技术。

雷达系统主要由发射机、天线、接收机、信号处理器等组成。

雷达工作原理如下：1. 发射机产生高频电磁波，经天线辐射出去。

2. 电磁波遇到目标后，部分能量被反射回来。

3. 接收机接收反射回来的电磁波，经信号处理器处理，得到目标信息。

三、实验设备1. 雷达系统：包括发射机、天线、接收机、信号处理器等。

2. 实验场地：开阔地带，距离目标物一定距离。

3. 计算机软件：用于雷达数据处理和分析。

四、实验步骤1. 安装雷达系统，确保各个部分连接正确。

2. 打开雷达系统电源，启动计算机软件。

3. 设置雷达工作参数，如频率、脉冲宽度、脉冲重复频率等。

4. 开始雷达扫描实验，记录数据。

5. 对雷达数据进行处理和分析，得出实验结果。

五、实验数据与分析1. 雷达系统工作正常，发射机、接收机、天线等部分均无异常。

2. 实验过程中，雷达系统对目标物进行扫描，记录了目标物的距离、方位角、仰角等数据。

3. 对雷达数据进行处理，得到以下结果：（1）目标物距离：雷达系统准确测量了目标物的距离，误差在±1%以内。

（2）目标物方位角：雷达系统准确测量了目标物的方位角，误差在±1°以内。

（3）目标物仰角：雷达系统准确测量了目标物的仰角，误差在±1°以内。

（4）目标物速度：雷达系统无法直接测量目标物的速度，但可通过多普勒效应原理进行估算。

六、实验结论1. 通过本次实验，我们掌握了雷达扫描技术的原理和应用。

2. 雷达系统在实际场景中具有较好的性能，能够准确测量目标物的位置、距离、方位角、仰角等信息。

3. 雷达技术在军事、民用等领域具有广泛的应用前景。

利用CCD实现“猫眼”目标探测的实验研究周斌;刘秉琦;张瑜;武东生【摘要】利用CCD作为探测接收装置的激光主动探测系统,其突出优势是可以获得直观的“猫眼”目标视觉效果.通过“猫眼”目标与漫反射目标的回波功率比模型,讨论了激光主动探测的“猫眼”效应原理.对基于CCD的激光主动探测系统的关键硬件组成以及系统工作波长的匹配问题进行了分析,在外场300 m及2 500m 距离上进行了典型“猫眼”目标的探测实验.实验结果表明,在一定探测距离上,该激光主动探测系统可将典型“猫眼”目标从背景中清晰检出,从而验证了该激光主动探测系统的有效性.%The most distinguished advantage of an active laser detection system based on CCD detection device is the capability of acquiring the straightforward vision of "cat-eye" targets. The active laser detection theory based on "cat-eye" effect was discussed according to the model for echo power ratio of "cat-eye" target and diffuse reflection target. The key components of this detection system were described and the wavelength matching problem of CCD device and laser source was analyzed. The detection experiments were made by using typical "cat-eye" target at different distances, such as 300 m and 2 500 m. The experimental result shows that the "cat-eye" target can be easily found from background at a certain detection distance, so the validity of the active laser detection system is proved.【期刊名称】《光电工程》【年(卷),期】2011(038)011【总页数】5页(P35-39)【关键词】激光主动探测;“猫眼”效应;CCD;目标识别【作者】周斌;刘秉琦;张瑜;武东生【作者单位】军械工程学院光学与电子工程系,石家庄050003;中国人民解放军71192部队,山东文登264400;军械工程学院光学与电子工程系,石家庄050003;军械工程学院光学与电子工程系,石家庄050003;军械工程学院光学与电子工程系,石家庄050003;北京理工大学光电工程系,北京100081【正文语种】中文【中图分类】TN249包括光学观瞄系统、光电侦察系统、光电跟踪系统、光电搜索系统、光电火控系统以及光电测距系统在内的绝大多数军用光电装备，其所用光学镜头的焦平面处都安装有反射或半反射元件(探测器或分划板)，在受到激光束照射时能产生原路返回的准直反射光，反射光通常比漫反射目标的回波强 102～104倍，这种特性俗称“猫眼”效应[1-3]。

雷达成像的原理和方法
雷达成像是利用雷达系统发送连续波或脉冲波到目标上，然后接收目标反射回来的信号，并基于接收到的信号，重建目标的空间位置和形状。

雷达成像的原理和方法主要有以下几点：
1. 雷达方程：雷达方程是描述雷达反射回波的数学表达式，基于雷达方程可以计算目标到雷达的距离、方位角和仰角，从而确定目标在三维空间中的位置。

2. 双向测距：雷达发送连续波或脉冲波到目标上，然后接收目标反射回来的信号。

利用以目标为中心的球坐标系，测量从雷达到目标的距离。

3. 方位角测量：通过测量雷达发射时刻和接收时刻之间的差别，可以得到目标的方位角。

4. 仰角测量：通过测量接收到的信号的相位差，可以得到目标的仰角。

5. 多普勒效应：目标的运动会导致接收到的信号频率的变化，利用多普勒效应可以获取目标的速度信息。

雷达成像的方法主要包括以下几种：
1. 时域成像：通过测量雷达发射和接收信号的时刻，可以得到不同目标点的距
离信息，并通过距离信息重建目标的位置和形状。

2. 频域成像：通过测量接收到的信号的频谱信息，可以得到目标的多普勒频移和速度信息，并基于速度信息重建目标的位置和形状。

3. 合成孔径雷达(SAR)：利用合成孔径雷达技术，通过叠加多个雷达扫描周期的数据，可以提高空间分辨率，获得高质量的雷达图像。

4. 多普勒雷达成像(MTI)：利用多普勒效应，除去地面散射和杂波信号，提取目标的多普勒信息，从而实现对目标的空间成像。

总结而言，雷达成像通过发送和接收信号，结合雷达方程和测量技术，可以实现对目标的空间位置、形状和速度等信息的获取，并通过相应的算法和处理方法，重建目标的图像。

激光雷达成像的一般原理
激光雷达成像的一般原理是利用激光束扫描目标物体，并接收目标物体反射回来的激光信号，通过对接收到的信号进行处理和分析，可以得到目标物体的形状、距离、速度等信息。

具体步骤如下：
1. 发射激光束：激光雷达通过发射装置发射一束激光束，激光束通常是连续或脉冲的。

一般情况下，激光束有固定的波长和功率。

2. 扫描目标物体：发射的激光束会扫描目标物体，扫描的方式通常有两种，即横向扫描和垂直扫描。

激光雷达可以通过机械转台或电子扫描来实现，从而使激光束能够扫描整个目标物体。

3. 接收反射信号：目标物体表面会反射回一部分激光能量，激光雷达的接收装置会接收到这些反射信号。

接收装置通常包括接收光学系统和光电探测器，接收光学系统会将反射回的激光信号聚焦到光电探测器上。

4. 处理和分析信号：接收到的信号经过放大、滤波和数字化处理，然后对信号进行处理和分析，以获得目标物体的形状、距离、速度等信息。

处理和分析的方法可以根据需求选择，常见的方法包括时间差测量、相位差测量、频率调制等。

5. 生成成像结果：根据处理和分析得到的信息，可以生成目标物体的三维点云、二维图像或其他形式的成像结果。

这些结果可以用于目标检测、定位、跟踪等应用。

总之，激光雷达成像通过发射激光束、扫描目标物体并接收反射信号，再经过信号处理和分析，最终生成目标物体的成像结果。

这种成像方法具有高精度、高分辨率、长测量距离等优点，在自动驾驶、机器视觉等领域有广泛应用。

基于线状阵列扫描的激光雷达快速三维成像激光雷达是一种通过发射激光束并测量其反射时间来获取目标物体距离和形状的设备。

在现代自动驾驶、机器人技术和三维重建等领域，激光雷达已经得到了广泛的应用。

传统的激光雷达系统在进行三维成像时存在着成像速度慢、数据处理复杂等问题。

针对这些问题，基于线状阵列扫描的激光雷达技术应运而生。

该技术通过使用线状阵列扫描的方式，能够快速获取目标物体的三维信息，具有成像速度快、数据处理简单等优点。

本文将详细介绍基于线状阵列扫描的激光雷达快速三维成像技术，包括其原理、系统构成和应用前景等方面。

一、基于线状阵列扫描的激光雷达原理基于线状阵列扫描的激光雷达系统是一种新型的三维成像技术，其原理基于激光雷达系统和线状阵列扫描技术的结合。

线状阵列扫描是一种通过激光束在水平方向上扫描目标物体并测量其反射时间来获取三维信息的技术。

具体而言，基于线状阵列扫描的激光雷达系统包括激光器、接收器、扫描镜、控制系统和数据处理系统等组成部分。

激光器用于发射激光束，接收器用于接收目标物体反射的激光信号，扫描镜用于在水平方向上扫描目标物体，控制系统用于控制激光束的扫描方向和速度，数据处理系统用于处理接收到的激光信号并生成三维图像。

具体而言，激光器是整个系统的核心部件，它负责发射激光束。

通常情况下，激光器采用半导体激光器或固体激光器，其具有发射波长窄、光束质量好、发射功率大等优点。

接收器是整个系统的另一个核心部件，它负责接收目标物体反射的激光信号。

通常情况下，接收器采用光电二极管或光电探测器，其具有响应速度快、灵敏度高等优点。

扫描镜是整个系统的另一个重要部件，它负责在水平方向上扫描目标物体。

通常情况下，扫描镜采用电机驱动或步进电机驱动，其具有扫描速度快、扫描精度高等优点。

控制系统是整个系统的核心控制部件，它负责控制激光束的扫描方向和速度。

数据处理系统是整个系统的核心处理部件，它负责处理接收到的激光信号并生成三维图像。

扫描成像实验报告扫描成像实验报告引言：扫描成像技术是一种非常重要的实验方法，它可以用于各种领域，如医学、材料科学和地质学等。

本实验旨在利用扫描成像技术，对一些常见的物体进行扫描成像，并对成像结果进行分析和解读。

实验材料和仪器：1. 扫描电子显微镜（SEM）2. 样品：包括金属块、昆虫标本和植物组织等实验步骤：1. 准备样品：将金属块、昆虫标本和植物组织等样品进行处理，确保样品表面干净、平整。

2. 扫描成像：将样品放入SEM中，调整SEM的参数，如电子束加速电压、电子束聚焦等，使得样品能够获得清晰的成像。

然后，通过扫描电子束对样品进行扫描，获取样品的表面形貌信息。

3. 数据分析：根据扫描得到的成像结果，对样品的形貌特征进行分析和解读。

可以观察样品表面的微观结构、纹理和颗粒分布等。

4. 结果记录：将观察到的成像结果进行记录，并进行必要的标注和注释。

实验结果：1. 金属块：通过SEM扫描成像，我们观察到金属块表面的微观结构非常光滑，没有明显的凹凸和颗粒分布。

这表明金属块具有较好的表面质量和均匀性。

2. 昆虫标本：昆虫标本的扫描成像结果显示出昆虫体表的细节结构，如触角、翅膀和足部等。

这些细节结构的清晰度和形状特征对于昆虫分类和研究非常重要。

3. 植物组织：对植物组织进行扫描成像后，我们可以观察到植物细胞的形态特征和细胞壁的结构。

这些信息有助于我们了解植物的生长和发育过程。

讨论与分析：通过本次实验，我们发现扫描成像技术在对不同样品进行观察和分析时具有很大的优势。

相比传统的光学显微镜，SEM能够提供更高的分辨率和更大的深度，使我们能够观察到更微小的细节和更复杂的结构。

此外，SEM还可以通过调整参数来改变成像效果，进一步提高成像质量。

然而，扫描成像技术也存在一些限制。

首先，扫描成像需要对样品进行处理和准备，这可能会导致样品的形态和结构发生改变。

其次，SEM的成像结果只能反映样品表面的形貌特征，对于内部结构的观察有一定的局限性。

基于APD面阵探测器的非扫描激光主动成像雷达陈德章;张华;冷杰;高建波;路英宾;陶刚;郭嘉伟;李萧【摘要】为了获得目标区域的高精度3-D距离图像,采用自研带读出电路的雪崩光电二极管(APD)面阵探测器组件,研制了一台非扫描激光主动成像雷达.雷达采用波长1.064μm脉冲激光泛光照射目标区域,APD面阵探测器组件接收目标漫反射激光回波信号,经信息处理获得目标区域3-D距离图像,对典型目标开展了3-D成像实验研究.结果表明,所研制的非扫描激光主动成像雷达可获得较好的目标区域3-D 距离图像,成像距离达1.2km,距离分辨率为0.45m,成像帧频为20 Hz.基于APD面阵探测器组件的非扫描激光主动成像雷达技术取得突破.%In order to obtain high-precision 3-D range images of target regions , a non-scanning active imaging lidar was developed by using avalanche photodiode ( APD) array detector assembly with readout circuit developed by ourselves.Pulse laser at wavelength of 1.064μm was used to irradiate target areas and an APD array detector module was used to receive target diffuse reflection laser echo signal.After information processing , the target area 3-D range images were obtained.The experiment study was carried out on typical targets 3-D imaging.The results show that, the developed non-scanning active imaging lidar can obtain good target area 3-D range images with imaging distance of 1.2km, range resolution of 0.45m and imaging frame rate of 20Hz. The technology of non-scanning active imaging lidar based on APD array detector has made a breakthrough.【期刊名称】《激光技术》【年(卷),期】2017(041)006【总页数】4页(P775-778)【关键词】成像系统;非扫描激光成像雷达;雪崩光电二极管面阵探测器;3维距离图像【作者】陈德章;张华;冷杰;高建波;路英宾;陶刚;郭嘉伟;李萧【作者单位】西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041;西南技术物理研究所,成都610041【正文语种】中文【中图分类】TN958.98由于激光主动成像雷达可获得目标的距离图像，具有极强的目标分类识别能力，甚至可识别被部分遮挡或伪装目标，近年来该技术获得了长足的发展。
