《遥感图像处理A》
实验报告
专业 地理信息系统
班级 1112
学号 1120209201
姓名 杨飞
任课教师 白俊武
苏州科技学院
环境科学与工程学院
2014年5月 2 实验报告1 ERDAS Viewer的使用
实验地点
C1机房 日期 2013-3-12
一、实验目的
1熟悉软件界面和组成功能模块；
2掌握软件主窗口（Viewer）的基本操作；
二、实验要求
1 打开图层的设置和图层的放大、缩小等基本操作；
2 数据叠加显示（混合显示Blend，卷帘显示Swipe，闪烁显示Ficker）；
3 Link两个图像，进行图像的比较浏览，最后Unlink；
4 图像对比度调整；
5 光标查询功能（Inquiry Cursor Function）；
6 量测功能（Measurement Function）；
7 文件信息操作（Layer Info）；
8 三维图像操作（Image Drape）；
9 AOI的使用；
10Viewer其他菜单的熟悉（Raster、Vector、Annotation）；
三、实验成果
1）数据叠加显示图
混合显示Blend
3
卷帘显示Swipe
闪烁显示Flicker（以下所示两种状态不断交替闪烁）
2）三维图像操作图
4 3）AOI操作图
5 实验报告2 卫星影像及航空影像的几何校正
实验地点
C1机房
日期 2013-3-19
一、目的

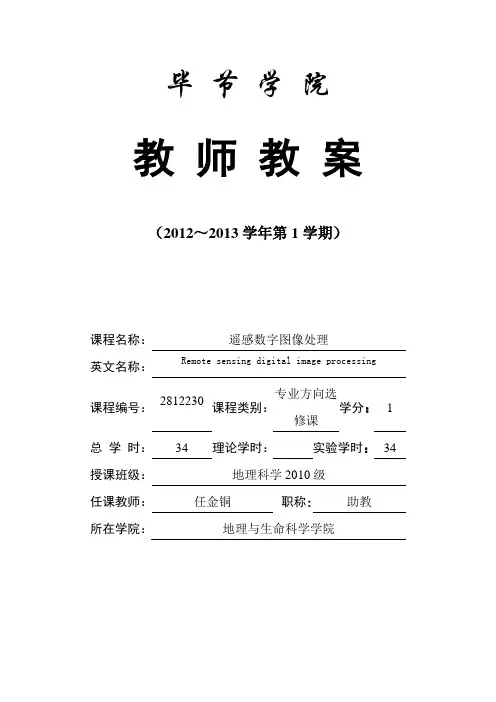

毕 节 学 院
教 师 教 案
（2012～2013学年第1学期）
课程名称： 遥感数字图像处理
英文名称： Remote sensing digital image processing
课程编号： 2812230 课程类别： 专业方向选修课 学分： 1
总 学 时： 34 理论学时： 实验学时： 34
授课班级： 地理科学2010级
任课教师： 任金铜 职称: 助教
所在学院： 地理与生命科学学院
一、实验项目、内容及学时分配
序号 实验项
目名称 内容提要 实验类型 学时分配 每组人数 备注
实验一 软件基础（一） 1、软件的背景
2、软件的功能及特点
3、软件的文件系统和存储
4、软件常用系统配置 基础 2 1 必做
实验二 软件基础（二） 1、主菜单及其功能简介
2、数据输入与输出
3、文件列表管理
4、显示窗口功能 基础 2 1 必做
实验三 数据显示操作 1、菜单操作
1、快捷菜单操作
2、ENVI Zoom 基础 2 1 必做
实验四 遥感图像预处理（一） 1、自定义坐标系
2、图像几何校正 验证 4 1 必做
实验五 遥感图像预处理（二） 1、图像融合
2、图像镶嵌
3、图像裁剪 验证 2 1 必做
实验六 图像增强（一） 1、空间域增强处理
2、辐射增强处理 验证 2 1 必做
实验七 图像增强（二） 1、光谱增强处理
2、波段组合 验证 6 1 必做
实验八 图像分类（一） 1、监督分类
2、非监督分类 综合 4 1 必做
实验九 图像分类（二） 1、基于专家知识的决策树分类
2、分类后处理 综合 4 1 必做
实验十 地图制图 地图制图 综合 2 1 必做
实验
十一 面向对象图像特征提取 1、 面向对象图像分类技术
2、 发现对象
3、 特征提取
综合 4 1 必做
二 使用教材及主要参考书目、参考文献等
1、教材：
邓书斌.ENVI遥感图像处理方法[M].北京:科学出版社,2010.06

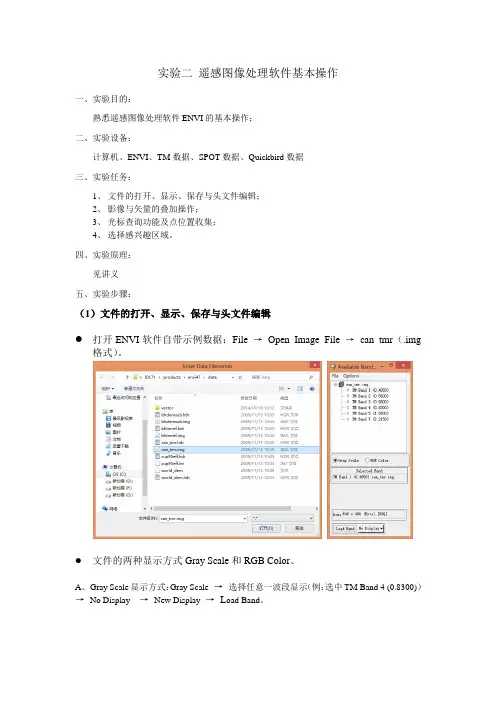

实验二 遥感图像处理软件基本操作
一、实验目的：
熟悉遥感图像处理软件ENVI的基本操作；
二、实验设备：
计算机、ENVI、TM数据、SPOT数据、Quickbird数据
三、实验任务：
1、 文件的打开、显示、保存与头文件编辑；
2、 影像与矢量的叠加操作；
3、 光标查询功能及点位置收集；
4、 选择感兴趣区域。
四、实验原理：
见讲义
五、实验步骤：
（1）文件的打开、显示、保存与头文件编辑
打开ENVI软件自带示例数据：File → Open Image File → can_tmr（.img格式）。
文件的两种显示方式Gray Scale和RGB Color。
A、Gray Scale显示方式：Gray Scale → 选择任意一波段显示（例：选中TM Band 4 (0.8300)）
→ No Display → New Display → Load Band。
B、RGB Color显示方式：RGB Color → 选择相应的波段（例：选中TM Band 2-4，依次从4点到2） → No Display → New Display → Load Band。
文件的保存（利用该方法还可以实现文件的格式转换、影像裁剪）。
A、将波段1、2合并，保存到一个新的文件中。File → Save File As（选择保存文件的格式） → ENVI Standard → Import File → 选中需要合并的文件 → OK → Reorder
Files... → 将文件按照波段的升序排列 → OK → OK（文件保存）。
B、将任意勾画的空间区域（即原影像的一个子区域）的影像保存到一个新的文件中。在主影像窗口：File → Save Image File → Image Files... → Spatial Subset → Image →
OK → 选择文件格式 → 输出文件名 → OK（文件保存）。

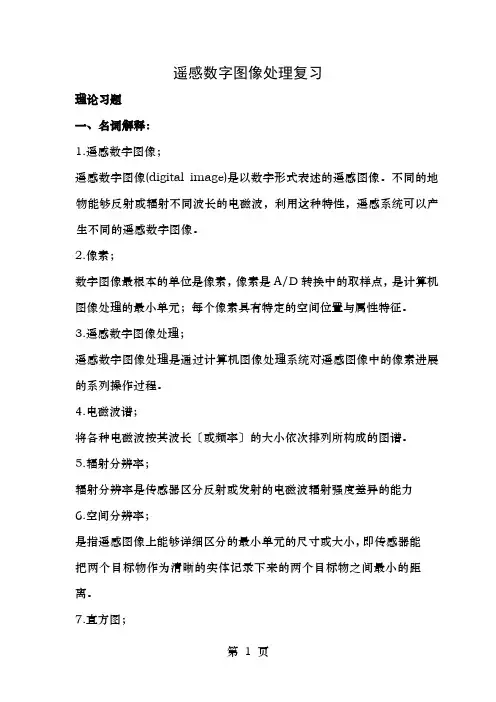

第 1 页 遥感数字图像处理复习
理论习题
一、名词解释：
1.遥感数字图像；
遥感数字图像(digital image)是以数字形式表述的遥感图像。不同的地物能够反射或辐射不同波长的电磁波，利用这种特性，遥感系统可以产生不同的遥感数字图像。
2.像素；
数字图像最根本的单位是像素，像素是A/D转换中的取样点，是计算机图像处理的最小单元；每个像素具有特定的空间位置与属性特征。
3.遥感数字图像处理；
遥感数字图像处理是通过计算机图像处理系统对遥感图像中的像素进展的系列操作过程。
4.电磁波谱；
将各种电磁波按其波长〔或频率〕的大小依次排列所构成的图谱。
5.辐射分辨率；
辐射分辨率是传感器区分反射或发射的电磁波辐射强度差异的能力
6.空间分辨率；
是指遥感图像上能够详细区分的最小单元的尺寸或大小，即传感器能把两个目标物作为清晰的实体记录下来的两个目标物之间最小的距离。
7.直方图； 第 2 页 对于数字图像来说，直方图实际就是图像灰度值的概率密度函数的离散化图形。
8.累积直方图；
以横轴表示灰度级，以纵轴表示每一级灰度级及其以下灰度级所具有的像素数或此像素所占总像素数的比值，做出的直方图即为累积直方图。
9.窗口；
对于图像中的任一像素〔x,y〕，以此为中心，按上下左右对称所设定的像素范围，称为窗口。
10.邻域处理〔运算〕；
对于中心像素〔x,y〕，其值用ƒ〔x,y〕表示，可按照相邻性规那么通过计算产生。
11.伪彩色合成；
是把单波段灰度图像中的不同灰度级按特定的函数关系变换成彩色，然后进展彩色图像显示的方法。
12.真彩色合成；
如果彩色合成中选择的波段的波长及红绿蓝的波长一样或近似，那么得到的图像的颜色及真彩色近似，这种合成方式称为真彩色合成。
13.密度分割法；
是对单波段遥感图像按灰度分级，对每级赋予不同的色彩，使之变为一幅彩色图像。
14.辐射误差； 第 3 页 传感器所得到的目标测量值及目标的光谱反射率或光谱辐亮度等物理量之间的差值称为辐射误差。
