最新隧道三心拱的画法

在国内，煤矿巷道和硐室的埋深在200~800m居多，也有更深的，在地下500m内，地层应力占主导，有的地方垂直应力大，有的地方水平应力大。500以外，构造应力占主导，断层，褶皱等。所以要根据不同的地质条件选择合理的断面形状。

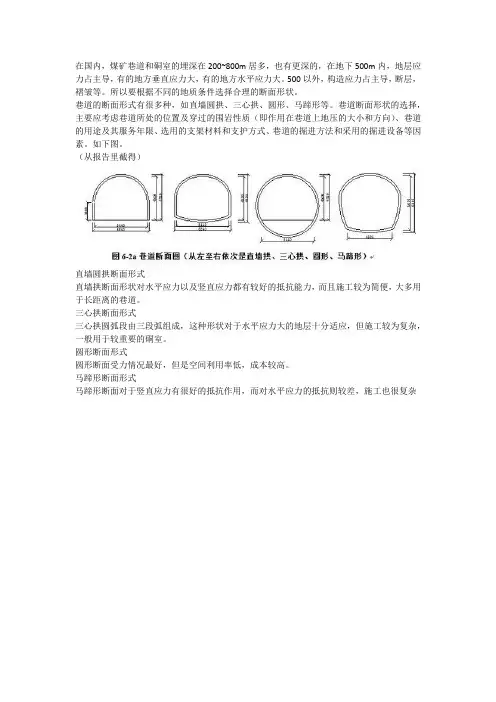

巷道的断面形式有很多种，如直墙圆拱、三心拱、圆形、马蹄形等。巷道断面形状的选择，主要应考虑巷道所处的位置及穿过的围岩性质（即作用在巷道上地压的大小和方向）、巷道的用途及其服务年限、选用的支架材料和支护方式、巷道的掘进方法和采用的掘进设备等因素。如下图。

（从报告里截得）

直墙圆拱断面形式

直墙拱断面形状对水平应力以及竖直应力都有较好的抵抗能力，而且施工较为简便，大多用于长距离的巷道。

三心拱断面形式

三心拱圆弧段由三段弧组成，这种形状对于水平应力大的地层十分适应，但施工较为复杂，一般用于较重要的硐室。

圆形断面形式

圆形断面受力情况最好，但是空间利用率低，成本较高。

马蹄形断面形式

马蹄形断面对于竖直应力有很好的抵抗作用，而对水平应力的抵抗则较差，施工也很复杂

专业班级：采矿1001 学号：201001124028 姓名：赵浩林

1 1设计一井巷断面，主要条件如下，巷道为阶段运输大巷，双轨运输，通过能力为1万t/d，采用zk10/550架线式电机车，矿车为2t，YGC2（7）固定式矿车，巷道最大涌水量200mm3/s巷道通过的风量>403m/s，围岩f=7～8.要求：（1）完成巷道的设计计算；（2）完成巷道的设计图（标注尺寸）。

解：（1）选择巷道断面形状。该巷道为运输大巷，围岩f=7～8，采用混凝土砌碹，选用三心拱形断面，拱与墙同厚，取d0=T=300mm。

（2）确定巷道净断面尺寸。

1）巷道净宽度。由题查表得：轨距S0=762mm。矿车宽度b=1360mm，两条线路中心线为F=1600mm，则两运输设备间距为:

m=1600-（21360+21360）=240mm.

由表1-2可知，m不符合安全间隙要求，故取m=300

取运输设备到支架间隙 b1=300mm，人行道宽度d2=800mm，此时巷道总宽度为：

B0=2b+m+b1+b2=2*1360+300+300+800=4120mm

2）确定三心拱参数。取拱高为巷道净宽1/3的三心拱，其有关参数如下：

拱高f0=30B=4060/3=1380mm

R=0.692B0=0.692*4120=2850mm

r=0.262B0=0.262*4120=1080mm

3）轨道参数选择。根据采用运输设备，查表得，选用33kg/m钢轨；采用钢筋混凝土轨枕。h6=420mm，h5=250mm，h4=h6-h5=170mm，h2=h3-h4

4）确定墙高。

①按架线要求确定墙高。

已知：r=1080mm；A=b/2+b1=1360/2+300=980mm

取K=400mm，则cosβ=（r-A+K）/(r-250)=(1080-980+400)/(1080-250)=0.603>0.554

公路隧道衬砌内轮廓线的求法

(1)圆形断面的作图

确定道路隧道内轮廓线时，以公路建筑限界为基准，并附加上通风所需要的断面。如果有侧压力则需要设置仰拱，设仰拱时应考虑水压力。在膨胀性山体和受到大水压时，通常把圆形闭合断面作为基本形状。圆形断面内轮廓线作图见图3.3.2(a)。 假定公路建筑限界已确定，其控制点为a,b,c,d四个点。分别作ab,ac ,ad的垂直平分线，在断面对称轴上得到三个交点O1,O2、O3，取其中最高(至路面)者作为圆心O2。由于施工精度上要求a,b,c,d各点至少需要10cm以上的富裕量，所以在oa连线的延长线上取m1.0aA，以oA为半径划圆即得内轮廓线的基本部分。

图3.3.2 内轮廓线作图例

路面板下剩余的空间○S，可以用做通风和通路，除了膨胀性岩体及水压很大时需要设置仰拱外，一般可不设置，此时路面板下可用于埋设排水构造物。排水构造物的敷设深度，除高寒地区设保暖水沟外，一般0.5m是足够的。当侧压力大需设置仰拱时，其半径OA2eO'。

建筑限界的两侧空余地方，ab之间可以作为设置事故电话和放置灭火器的地方，bc之间可以安装照明灯具。

圆形断面常常用于盾构法和水下隧道、膨胀性围岩以及接近圆形的山岭隧道。

(2)直墙式衬砌断面

 适合情况：围岩较好，一般不产生较大的侧压力，不需要设仰拱，可以采用直墙，此时隧道的净断面积最小，如图3.3.2(b)。适用于无明显断层和围岩结构完整的地质条件，如果隧道长度不很长(600——800m)，使用射流风机已经足够。

 内轮廓线确定方法：如果在建筑限界以上设置射流风机，则应使m2.1~0.1GH(根据选用的射流风机的实际尺寸确定)，例如取GH＝1.2m，取施工允许误差He＝O.1m，则得点 e，作ed的垂直平分线并与断面对称轴相交于点Ol，以Ho1为半径作弧DHD'，即为拱部的内轮廓线。由建筑限界ab向外取富余量0.1m，引AB∥ab，求bd的垂直平分线与Do1相交于O2，以Do2为半径作弧并与AB相交于B，与DHD'相交于D，则ABDH即为内轮廓线。这是一个坦三心圆拱，

三心拱断面喷浆工程量计算

一、引言

随着我国基础设施建设的快速发展，喷浆技术在各类工程中得到了广泛应用。其中，三心拱断面喷浆因其优良的性能和美观的效果而备受青睐。本文将详细介绍三心拱断面喷浆工程量的计算方法，以期为相关领域从业人员提供参考。

二、三心拱断面喷浆工程量计算方法

1.计算基本参数

在进行三心拱断面喷浆工程量计算前，首先需要了解以下基本参数：

（1）三心拱的尺寸：包括拱脚间距、拱高、拱宽等；

（2）喷浆材料：主要包括水泥、砂、速凝剂等；

（3）喷浆设备：选择合适的喷浆设备，了解其工作性能和喷射能力。

2.计算喷浆面积

根据三心拱的尺寸和形状，计算出喷浆面积。喷浆面积的计算公式如下：

喷浆面积 = （拱脚间距 + 2 × 拱高）× 拱宽

3.计算喷浆厚度

根据喷浆材料的特性和喷浆设备的工作性能，确定喷浆厚度。一般情况下，喷浆厚度在20mm至50mm之间。

4.计算工程量

根据喷浆面积和喷浆厚度，计算出喷浆工程量。喷浆工程量的计算公式如下： 工程量 = 喷浆面积 × 喷浆厚度 × 喷浆材料密度

三、实例分析

1.实例一

以某高速公路隧道三心拱断面喷浆工程为例，隧道拱脚间距为8m，拱高为4m，拱宽为5m。采用喷浆材料为水泥砂浆，密度为2400kg/m。根据上述计算方法，得到喷浆工程量为：

喷浆面积 = （8 + 2 × 4）× 5 = 60m

工程量 = 60m × 30mm × 2400kg/m = 43200kg

2.实例二

再以某地铁车站三心拱断面喷浆工程为例，拱脚间距为6m，拱高为3m，拱宽为4m。采用喷浆材料为水泥砂浆，密度为2500kg/m。根据上述计算方法，得到喷浆工程量为：

喷浆面积 = （6 + 2 × 3）× 4 = 40m

工程量 = 40m × 30mm × 2500kg/m = 30000kg

四、结论与建议

本文通过对三心拱断面喷浆工程量的计算方法进行详细阐述，并以两个实例进行分析，为从业人员提供了实用的计算依据。在实际工程中，可根据具体情况调整喷浆参数，确保喷浆工程量的精确计算。
