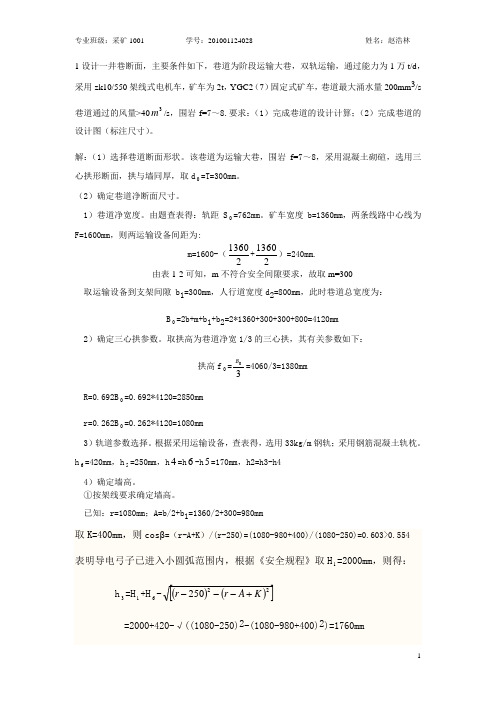

1设计一井巷断面，主要条件如下，巷道为阶段运输大巷，双轨运输，通过能力为1万t/d ，采用zk10/550架线式电机车，矿车为2t ，YGC2（7）固定式矿车，巷道最大涌水量200mm 3/s 巷道通过的风量>403m /s ，围岩f=7～8.要求：（1）完成巷道的设计计算；（2）完成巷道的设计图（标注尺寸）。
解：（1）选择巷道断面形状。
该巷道为运输大巷，围岩f=7～8，采用混凝土砌碹，选用三心拱形断面，拱与墙同厚，取d 0=T=300mm 。
（2）确定巷道净断面尺寸。
1）巷道净宽度。
由题查表得：轨距S 0=762mm 。
矿车宽度b=1360mm ，两条线路中心线为F=1600mm ，则两运输设备间距为:m=1600-（21360+21360）=240mm. 由表1-2可知，m 不符合安全间隙要求，故取m=300取运输设备到支架间隙 b 1=300mm ，人行道宽度d 2=800mm ，此时巷道总宽度为：B 0=2b+m+b 1+b 2=2*1360+300+300+800=4120mm2）确定三心拱参数。
取拱高为巷道净宽1/3的三心拱，其有关参数如下：拱高f 0=30B =4060/3=1380mmR=0.692B 0=0.692*4120=2850mmr=0.262B 0=0.262*4120=1080mm3）轨道参数选择。
根据采用运输设备，查表得，选用33kg/m 钢轨；采用钢筋混凝土轨枕。
h 6=420mm ，h 5=250mm ，h 4=h 6-h 5=170mm ，h2=h3-h44）确定墙高。
