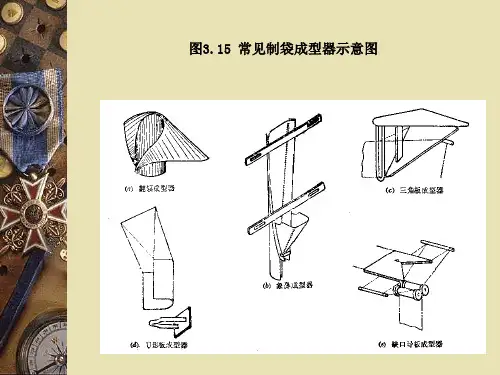

常用的几种制袋成型器的结构

设薄膜的宽度为2a,对折 后的空袋高度为a(立式机为 空袋宽度)，三角形板与水平 面间的倾斜角即安装角为α， 三角板的顶角为2β,薄膜在 三角形板上翻折的这一区段 长为b,若不计三角形板的厚 度,假定薄膜在对折后两膜间 贴得很紧,则: 在 直 角 三 角 形 DEC 中,DE=a,DC=b,所以有:
sin
(5-5)
式中: amax —能制作最大空袋的高(立式机为袋宽)；
Δh—放出的余量,取30~50毫米。
2.Ｕ形成型器 Ｕ形成型器可看做是在三角形成型器的三角形板上装接了圆
弧导槽及薄膜导板并用圆弧过渡后得到的。三角形板安装角α ＝20°~30°,设装接的圆弧导槽的圆弧半径为Ｒ,如将Ｕ形成型 器展开成平面,它与薄膜宽度2a相当,否则说明成型器在某处多了 或少了一块,为此Ｕ形槽与三角形板的装接部位有一定位置要求, 它以圆弧槽中心线与三角形板的顶点C间距离用L来表示。
其中:r—纵封辊回转半径,m—所选定的护边宽度尺寸。 最后将U型槽余下部分上口并拢,使U型变成如图5.18右侧视图那样的 封闭图形,以利纵封封口,原U型成型器的GHK部分因有薄膜导辊G而可省 略被截去。
图3.18 象鼻成型器作图
4.翻领成型器 翻领成型器具有内外曲面,薄膜与它相对运动时,可强制薄膜 按其内外曲面形状变成。使平张薄膜逐渐卷曲成圆筒状,要求该 成型器在拉膜时使薄膜不产生纵向与横向拉伸变形,而且使薄膜 与成型器之间的摩擦阻力尽量小,不跑偏、不卡塞,制出外形平整 美观,符合尺寸要求的袋。 以加料管截面形状不同可分为圆形及方形截面料管的翻领成 型器。这里介绍用解析作图法作成型器领口交接曲线的方法,一 但有了领口交接曲线,无疑对于成型器的设计制图,薄板放样,成 品检验将带来许多有利之处。 在本设计计算中假定:包装材料走上成型器被卷曲前先在同 一平面内,材料的张紧变形,包装材料的厚度,成型器与加料管之 间的间隙均可忽略不计；计算中暂不考虑枕式袋的搭接,对接封 口缝的尺寸。

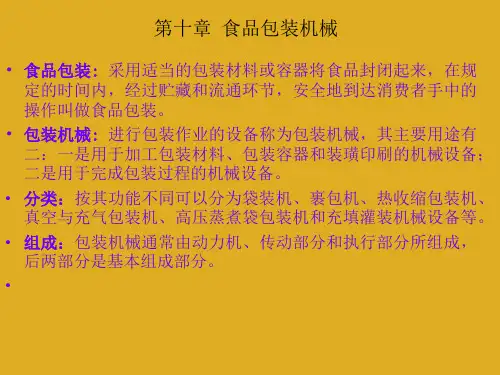

第十章食品包装机械•食品包装:采用适当的包装材料或容器将食品封闭起来，在规定的时间内，经过贮藏和流通环节，安全地到达消费者手中的操作叫做食品包装。

•包装机械: 进行包装作业的设备称为包装机械，其主要用途有二：一是用于加工包装材料、包装容器和装璜印刷的机械设备；二是用于完成包装过程的机械设备。

•分类：按其功能不同可以分为袋装机、裹包机、热收缩包装机、真空与充气包装机、高压蒸煮袋包装机和充填灌装机械设备等。

•组成：包装机械通常由动力机、传动部分和执行部分所组成，后两部分是基本组成部分。

•第一节袋装机械•将粉状、颗粒状、液体或半流体（酱体）物料装人用柔性材料制成的包装袋，然后进行排气或充气、封口以完成产品的包装，所用机械称为袋装机械。

•袋装之前先要制袋．制袋用的柔性材料如纸、蜡纸、塑料薄膜、铝箔及其复合材料等，应具有良好的保护物品的性能，价廉质轻，容易印制、成型。

封口和开启使用，并且容易处理。

制成的袋装产品体积小，轻巧美观，成为软包装产品中的重要特色．由于塑料薄膜及其复合材料具有良好的热封性、印刷性、透明性和防潮透气性等特点，因此，在实际生产中获得了广泛的使用。

•当前填充物品已由最初只是充填散粒体物品发展到充填液体、气体、胶体和大块状的固体，使袋装逐渐渗透和替代灌装，罐装和裹包等传统包装形式。

一、袋装机的工作过程•袋装机是采用热封的柔性包装材料，自动完成制袋、物料的计量和充填、排气或充气，封口及切断等多功能的包装设备，可用于包装液体、固体和气体物料，是目前发展最为迅速、应用最为广泛的一种包装机，实线为基本操作程序，虚线为辅助的工作程序。

•这类包装机有卧式和立式两种类型。

•二、袋的基本形式用袋装机加工的塑料薄膜，袋的形式甚多。

常见的有下列几种：•１．枕形袋按接缝方式可分为纵缝搭接袋和纵缝搭接侧边折叠袋。

•２．扁平袋可分为三面封口袋和四面封口袋。

•３．自立袋其中常见的有尖顶角形袋、椭圆柱形袋、三角形袋和立方柱形袋。

塑料制袋机原理摘要：塑料制袋机是一种常见的机械设备，用于生产各种塑料袋。

本文将介绍塑料制袋机的工作原理，主要包括塑料制袋机的结构组成、工作流程、塑料袋的制作过程和常见故障及维修方法。

1. 引言塑料袋是广泛使用的包装材料之一，具有轻便、廉价和可重复利用等优点。

塑料制袋机作为一种自动化生产设备，能够高效地生产塑料袋，满足市场需求。

2. 塑料制袋机的结构组成塑料制袋机通常由以下几部分组成：- 进料装置：将塑料颗粒或薄膜送入机器。

- 加热装置：对塑料进行热熔处理，使其成为可塑性材料。

- 成型装置：通过模具将熔融的塑料加工成所需形状的袋子。

- 切断装置：切割成型的袋子并定长。

- 输送装置：将切断的袋子送出机器。

3. 塑料制袋机的工作流程塑料制袋机的工作流程可以简要概括为以下几个步骤：第一步：塑料颗粒或薄膜进料。

塑料颗粒或薄膜经过进料装置进入机器内部。

第二步：加热和熔融。

进入机器内部后，塑料被加热装置加热，使其熔化。

第三步：塑料成型。

熔融的塑料通过成型装置，经过模具进行加工和成型。

第四步：切断和定长。

成型的塑料袋通过切断装置被切割，并根据设定的长度进行定长。

第五步：输送和储存。

切断的塑料袋通过输送装置被送出机器，最终储存或进行包装。

4. 塑料袋的制作过程塑料制袋机的工作原理是将塑料颗粒或薄膜经过热熔处理，通过成型装置成型，并通过切断装置进行切割和定长。

然后，通过输送装置将成品塑料袋送出机器。

具体的制作过程可以分为以下几个步骤：第一步：塑料颗粒或薄膜的进料。

将塑料颗粒或薄膜注入进料装置，通过螺杆的运动将塑料送入机器内部。

第二步：加热和熔融。

进入机器内部后，塑料颗粒或薄膜经过加热装置进行热熔处理，使其熔化成为可塑性材料。

第三步：塑料成型。

熔化的塑料通过成型装置，经过模具进行成型。

模具的形状决定了最终塑料袋的形状和大小。

第四步：切断和定长。

成型的塑料袋通过切断装置进行切割，并根据设定的长度进行定长。

第五步：输送和储存。

带有搅拌器的螺旋推进 定量装置：
螺杆“6”的外径与导管 “5”的内径有一定的配 合间隙，由螺杆螺纹与 导管之间形成一定的容 积，通过螺杆旋转把物 料向前推送。
优点 物料充填距离 较短，不易形成粉尘飞 扬。号参见右图）
• 每圈螺旋容积V： V＝F×L (cm3)
食品包装基本技术及其设备 制袋充填包装
液体灌装 热收缩、热成型、拉伸包装 装箱、装盒、捆扎包装
学习文档
制袋充填包装
应用：常用于包装块状、片状、粒状、梗枝状、粉 状以及流体和半流体食品。
特点：是直接用卷筒型的热封包装材料，自动完成 制袋、计量和充填、排气或充气、封口和切断等多 种功能的包装。
第一节 制袋充填包装机的构成
• 计量螺杆通常垂直安装使用，以便于
物料充满在螺旋槽中。
学习文档
4.柱塞式定量装置 柱塞式定量装置适用范围较广，粉粒类和半流体物料均
可适用。对于输送流动性差、易结块和易产生架桥现象的物 料更为合适
柱塞通过连杆机构由 凸轮机构或气动液压缸推动 作直线往复运动，柱塞在往 复行程中形成一定的理论空 间容腔，该容腔即为定量装 料的容积。
式中：W—每个容杯的计量重量 (kg) W＝V×ρ
V—计量容杯的容积 (cm3) 固定容杯容积为：
V定＝π×d2×L／4 ρ—物料的密度 (kg／cm3)； d—固定容杯直径 (cm)； L—固定容杯计量高度 (cm)； n—装容杯的回转盘转速 (转／分钟)； m—转盘上的容杯只数。
学习文档
2.转鼓式定量装置 转鼓形状有圆柱形、菱柱形等，计量腔在转鼓外缘，容腔形
成卷薄膜经导辊，由商标光电
定位装置检测后，进入翻领式制袋
成形器卷成圆筒状，由纵向封接器
进行纵缝封接，然后由横向封接器
