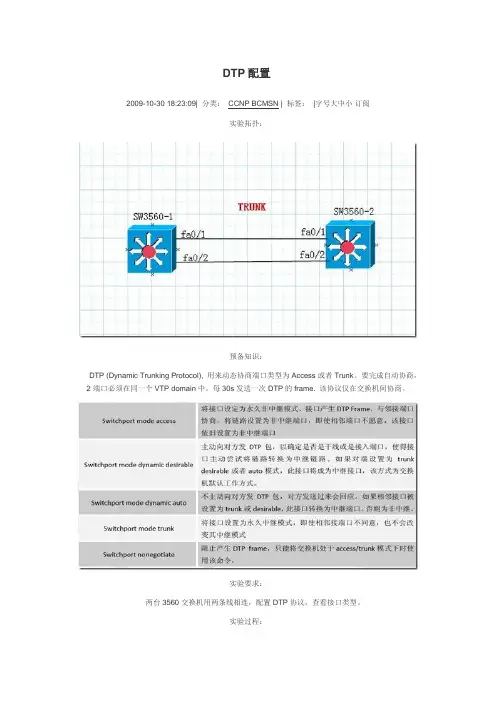

DTP配置
2009-10-30 18:23:09| 分类： CCNP BCMSN | 标签： |字号大中小 订阅
实验拓扑：
预备知识：
DTP (Dynamic Trunking Protocol), 用来动态协商端口类型为Access或者Trunk。要完成自动协商，2端口必须在同一个VTP domain中。每30s发送一次DTP的frame. 该协议仅在交换机间协商。
实验要求：
两台3560交换机用两条线相连，配置DTP协议，查看接口类型。
实验过程： 第一步：配置交换机3560-1与3560-2预配置
Switch>
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hos 3560-1
3560-1(config)#no ip domain-loo
3560-1(config)#line con 0
3560-1(config-line)#no exec-t
3560-1(config-line)#logg syn
3560-1(config-line)#end
3560-1#
%SYS-5-CONFIG_I: Configured from console by console
3560-1#sh ip int b
Interface IP-Address OK? Method Status Protocol
FastEthernet0/1 unassigned YES manual up up
FastEthernet0/2 unassigned YES manual up up
cisco三层交换机怎么实现vlan间的通讯命令教程
像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。二层交换机是不能实现vlan间通讯的，这就需要三层路由功能，而3560默认情况下是二层交换机，这就需要多交换机进行一些配置，实现vlan间的通讯，下面通过具体实验对其进行讲解，需要的朋友可以参考下
方法步骤
1、打开思科模拟软件----按如图配置拓扑图---将pc0、pc1、pc2配置地址为192.168.1.2 255.255.255.0,192.168.2.2
255.255.255.0,192.168.1.3 255.255.255.0----pc0 ping pc1不能ping通，pc0 ping pc2能ping通。
2、s2960的配置----进入特权模式配置vlan2和vlan3----将fa0/2端口分配到vlan2中，将fa0/3配置到vlan3中----将fa0/1端口模式配置成trunk----end----copy run start
3、3560交换机的配置----进入特权模式配置vlan2和vlan3----在特权模式下输入ip routing开启三层路由----进入端口fa0/1将将其trunk封装802.1Q的帧格式----将端口模式配置为trunk
4、3560交换机进入fa0/2端口将其分配给vlan2中----在特权模式下输入interface vlan 2，配置vlan虚拟接口---输入ip address
192.168.1.1 255.255.255.0----同理配置vlan3地址为192.168.2.1
255.255.255.0----end----输入copy run start配置结束。
5、测试vlan的通讯----pc0 ping pc2可以ping通，pc0 ping
pc1也可以ping通，证明配置成功。
Cisco3560交换机的密码重置
今天拿到一台cisco的3560交换机，机器启动后通过console进行登录，提示输入密码，在询问了相关的人员后没有找到密码，只能对交换机进行密码回复了，其实是件很简单的事情，但是在这之前从没有做过，但是以前也看过这方面的资料。我知道这样的文章在网上也有很多很多，但是我还是将自己的操作全部过程记录了下来，详细操作请见以下内容：
1.建立PC到路由器的物理连接，用RS232 CONSOLE线(随交换机带)连接路由器CONSOLE接口和PC的COM口。
2.在计算机上使用超级终端:打开“开始-程序-附件-通讯-超级终端—新建超级终端”，首先为新建连接设置名称。然后，设置连接用端口，一般选择COM1。再设置连接参数，单击“还原为默认值”按钮，设置参数如下:每秒位数为9600，数据位为8，奇偶校验为无，停止位为1，数据流控制为无。
3.打开交换机电源，开机30秒内，按住交换机前面板左下方的MODE键。
4.进入BOOT模式，显示有3个选项，输入“flash_init”命令，开始初始化FLASH。
5.（输入“load_helper”命令：此步骤操作可以省略）执行“dir
flash:”命令。
6.执行rename flash:config.text flash:config.old命令，进行更名含有password的配置文件。
7.执行boot命令启动交换机，此命令执行时间稍长些。
在出现“Would you like to enter the initial configuration
dialog? [yes/no]:”时，输入“No”。
然后输入enable命令进入交换机特权模式，执行Switch#rename flash:config.old flash:config.text。
8.执行copy flash:config.text system:running-config，此命令是拷贝配置文件到当前系统中，也就是恢复原来交换机配置。 9.使用enable password或enable secret命令重新设置密码。

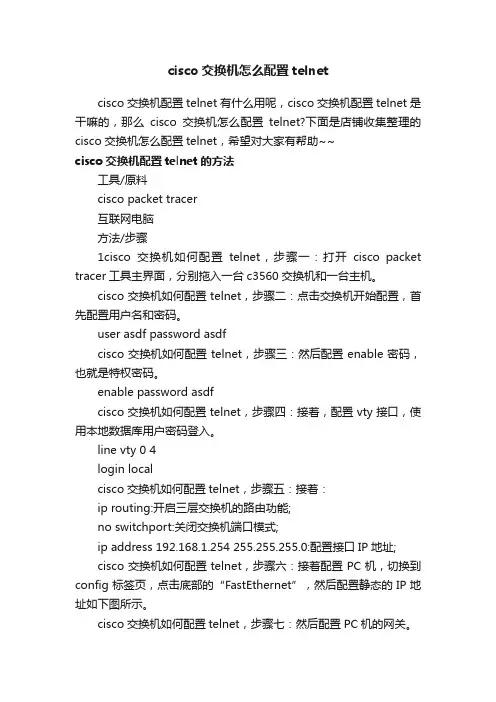

cisco交换机怎么配置telnet
cisco交换机配置telnet有什么用呢，cisco交换机配置telnet是干嘛的，那么cisco交换机怎么配置telnet?下面是店铺收集整理的cisco交换机怎么配置telnet，希望对大家有帮助~~
cisco交换机配置telnet的方法
工具/原料
cisco packet tracer
互联网电脑
方法/步骤
1cisco交换机如何配置telnet，步骤一：打开cisco packet
tracer工具主界面，分别拖入一台c3560交换机和一台主机。
cisco交换机如何配置telnet，步骤二：点击交换机开始配置，首先配置用户名和密码。
user asdf password asdf
cisco交换机如何配置telnet，步骤三：然后配置enable密码，也就是特权密码。
enable password asdf
cisco交换机如何配置telnet，步骤四：接着，配置vty接口，使用本地数据库用户密码登入。
line vty 0 4
login local
cisco交换机如何配置telnet，步骤五：接着：
ip routing:开启三层交换机的路由功能;
no switchport:关闭交换机端口模式;
ip address 192.168.1.254 255.255.255.0:配置接口IP地址;
cisco交换机如何配置telnet，步骤六：接着配置PC机，切换到config标签页，点击底部的“FastEthernet”，然后配置静态的IP地址如下图所示。
cisco交换机如何配置telnet，步骤七：然后配置PC机的网关。 cisco交换机如何配置telnet，步骤八：接着调用PC机的cmd命令行程序。
cisco交换机如何配置telnet，步骤九：输入ipconfig /all命令查看PC机的配置情况。
cisco交换机如何配置telnet，步骤十：输入
