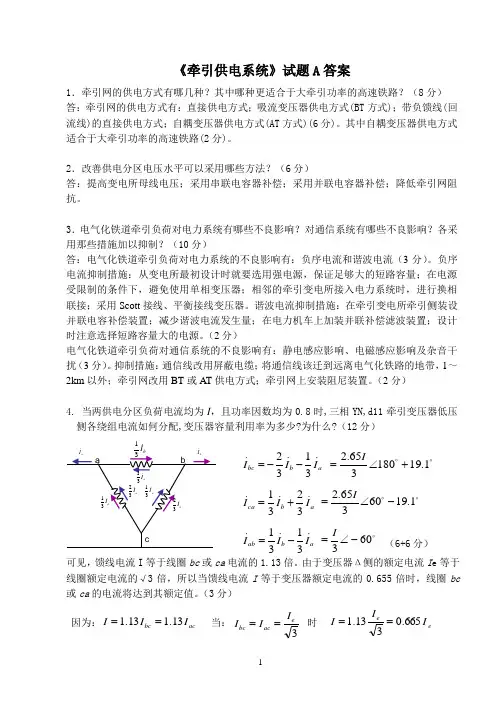

《牵引供电系统》试题A 答案1．牵引网的供电方式有哪几种？其中哪种更适合于大牵引功率的高速铁路？（8分） 答：牵引网的供电方式有：直接供电方式；吸流变压器供电方式(BT 方式)；带负馈线(回流线)的直接供电方式；自耦变压器供电方式(AT 方式)(6分)。
其中自耦变压器供电方式适合于大牵引功率的高速铁路(2分)。
2．改善供电分区电压水平可以采用哪些方法？（6分）答：提高变电所母线电压；采用串联电容器补偿；采用并联电容器补偿；降低牵引网阻抗。
3．电气化铁道牵引负荷对电力系统有哪些不良影响？对通信系统有哪些不良影响？各采用那些措施加以抑制？（10分）答：电气化铁道牵引负荷对电力系统的不良影响有：负序电流和谐波电流（3分）。
负序电流抑制措施：从变电所最初设计时就要选用强电源，保证足够大的短路容量；在电源受限制的条件下，避免使用单相变压器；相邻的牵引变电所接入电力系统时，进行换相联接；采用Scott 接线、平衡接线变压器。
谐波电流抑制措施：在牵引变电所牵引侧装设并联电容补偿装置；减少谐波电流发生量；在电力机车上加装并联补偿滤波装置；设计时注意选择短路容量大的电源。
（2分）电气化铁道牵引负荷对通信系统的不良影响有：静电感应影响、电磁感应影响及杂音干扰（3分）。
抑制措施：通信线改用屏蔽电缆；将通信线该迁到远离电气化铁路的地带，1～2km 以外；牵引网改用BT 或AT 供电方式；牵引网上安装阻尼装置。
（2分）4. 当两供电分区负荷电流均为I ，且功率因数均为0.8时,三相YN,d11牵引变压器低压侧各绕组电流如何分配,变压器容量利用率为多少?为什么?（12分）（6+6分） 可见，馈线电流I 等于线圈bc 或ca 电流的1.13倍。
由于变压器Δ侧的额定电流I e 等于线圈额定电流的√3倍，所以当馈线电流I 等于变压器额定电流的0.655倍时，线圈bc 或ca 的电流将达到其额定值。
（3分）I 1 因为： acbc I I I 13.113.1==3eac bc I I I ==时 当： e e I I I 665.0313.1==ab bc I I I 3132--=ab ca I I I 3231+=a b ab I I I 3131-= 1.19180365.2+∠=I 1.1960365.2-∠=I 603-∠=I此时变压器的输出容量：（3分） 可见，当三相变压器担任单相牵引负载时，其输出容量只能达到其额定容量的0.756倍或3/4。
牵引供电三相v v联结计算题计算过程牵引供电三相v v联结是指通过特定的方式将交流电源分配给行车、牵引及辅助电气设备，以满足列车正常运行的电气供应需求。
在实际应用中，需要对牵引供电三相v v联结计算进行精确的计算，以保证系统的电气稳定性和安全性。
下面将对牵引供电三相v v联结计算过程进行详细分析和阐述。
1.牵引供电三相v v联结计算的基本概念牵引供电三相v v联结是根据列车的运行速度和负载大小，通过串/并联或串联变压器的方式将高压输入变为适合列车牵引设备使用的低电压电源。
其给定值的计算基于下面的公式：Uml = (Upm2 / Z1) × Z2 × Z3其中，Uml是牵引电缆两端的电压；Upm2是高压电源的电压；Z1、Z2和Z3是电阻或电抗器的阻抗。
2.牵引供电三相v v联结计算的基本步骤（1）计算牵引轴每一组电机的额定电流牵引轴是指一个驱动轴到对面的驱动轴之间的区间。
按照牵引轴两端牵引设备总功率和额定电压计算得到每组电机的额定电流。
（2）计算每组电机的电源电压将计算出來的牵引设备的额定电流乘以不同的负载率，能得到每个牵引电机的电源电压，然后再通过推算得出该段牵引电缆两端的电压。
（3）计算每组电机的平均电源电压将每组电机的电源电压求平均值，得到牵引电缆两端的平均电源电压。
（4）计算每组电机的三相效率所需的平均供电电压平均供电电压通过用牵引设备的总功率除以设备各组电机的额定电流，再根据计算公式得出每个牵引电机所需的平均供电电压。
（5）利用牵引供电三相v v联结电源电压平衡平衡输入电缆的电压值，避免3相电缆的电压差异超过限度。
在牵引供电三相v v联结计算中，牵引线电压均衡是一个基本要求。
如果电压不均衡，需要进行一定的调整和改进，从而确保系统的电气稳定性和安全性。
3. 牵引供电三相v v联结计算的技术要点（1）要合理选择牵引电机的系数和负载系数（2）采用合理的电源电压调节方式，实现三相电压的均衡分配（3）要根据列车负载和运行时速，进行合理的串/并联和变压器的设计选择（4）对于复杂系统和大功率的牵引供电保护设备，必须进行可靠性评估并进行适当的备份总的来说，牵引供电三相v v联结计算是保证列车正常运行的关键环节。
