监控系统码流计算

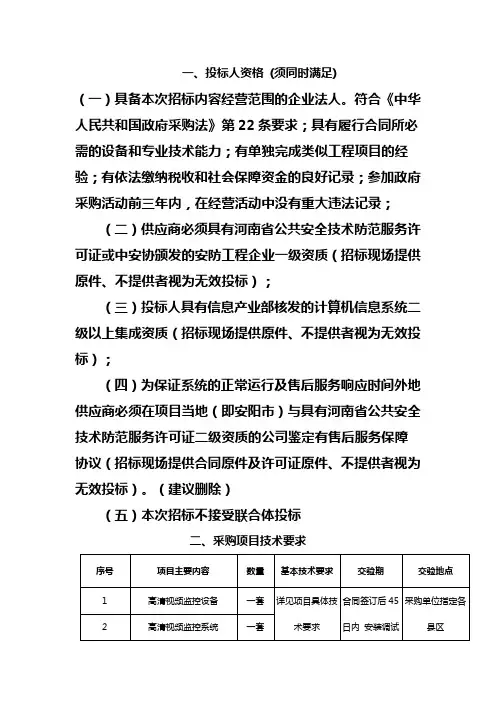

一、投标人资格(须同时满足)（一）具备本次招标内容经营范围的企业法人。

符合《中华人民共和国政府采购法》第22条要求；具有履行合同所必需的设备和专业技术能力；有单独完成类似工程项目的经验；有依法缴纳税收和社会保障资金的良好记录；参加政府采购活动前三年内，在经营活动中没有重大违法记录；（二）供应商必须具有河南省公共安全技术防范服务许可证或中安协颁发的安防工程企业一级资质（招标现场提供原件、不提供者视为无效投标）；（三）投标人具有信息产业部核发的计算机信息系统二级以上集成资质（招标现场提供原件、不提供者视为无效投标）；（四）为保证系统的正常运行及售后服务响应时间外地供应商必须在项目当地（即安阳市）与具有河南省公共安全技术防范服务许可证二级资质的公司鉴定有售后服务保障协议（招标现场提供合同原件及许可证原件、不提供者视为无效投标）。

（建议删除）（五）本次招标不接受联合体投标二、采购项目技术要求三、基本技术要求2、高清视频监控系统本期项目包括新建和改建两部分,拟新建设178个高清视频监控点、新建龙安分局监控平台一个、升级改造龙祥分局监控平台一个、新建龙泉、马投涧、彰武三个二级监控分中心，本项目建成后监控网络覆盖整个龙安区。

前端监控点建设：拟建设178个高清视频监控点，其中球机48个，枪机130个。

本次新建所有视频监控点图像分辨率不低于1080 P，等效图像水平分辨力不低于1000TVL，并根据监控点的安装位置的光照环境，合理配置补光设施。

红外灯不能满足监控需求的，应采用可见光的方式进行补光。

对于部分重点部位监控点采用前端内置SD卡的方式进行前端应急存储。

以确保前端设备断网时能够保证不小于24小时的高清视频图像应急存储。

传输链路建设：本期新建各前端监控点龙泉、马投涧、彰武以警务队为单位，在警务队进行汇聚后通过点对点裸光纤传输至区龙安分局监控中心，裸光纤采用一主一备方式进行组网。

各警务队到区分局监控中心采用点对点千兆裸光纤进行传输、可用视频监控光纤芯数不少于2对，采用不同路由一主一备方式进行组网，实际可用传输带宽应不少于2Gbps，后期应支持扩展至20Gbps。

视频监控系统解决方案杭州海康威视系统技术有限公司目录1.系统概述 (3)2.设计原则及依据 (3)2.1.设计原则 (3)2.2.设计依据 (4)3.系统总体设计 (4)3.1.系统组成 (5)3.2.系统设计思路 (5)3.3.系统结构 (6)3.4.系统功能 (7)4.系统详细设计 (8)4.1.前端监控点位设计 (8)4.1.1.前端监控点设备要求 (8)4.1.2.前端设备选型 (9)4.2.传输子系统设计 (10)4.2.1.传输方式的类型 (10)4.2.2.电源及控制信号传输 (12)4.3.监控室设计 (12)4.3.1.显示系统设计 (12)4.3.2.数据存储 (12)4.3.2.1.存储架构 (14)4.3.2.2.存储容量计算 (14)1.系统概述随着IP网络或宽带技术的不断发展，采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。

视频监控系统防患于未然，用来实现较周密的外围区域及建筑物内重要的区域管理，减少管理人员的工作强度，提高管理质量及管理效益。

作为现代化管理有力的辅助手段，视频监控系统将现场内各现场的视频图像传送至监控中心，管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素。

并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。

2.设计原则及依据2.1.设计原则视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约成本的原则，并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。

本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。

其具有以下原则：●先进性：监控系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握。

目录硬盘录像机的监控图像存储时间和硬盘大小的工程计算 (1)各种格式清晰度CIF D1 (2)硬盘录像机的监控图像存储时间和硬盘大小的工程计算各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。

在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小(单位K)×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8（单位换算:1字节=8比特）÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。

硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。

最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF 分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。

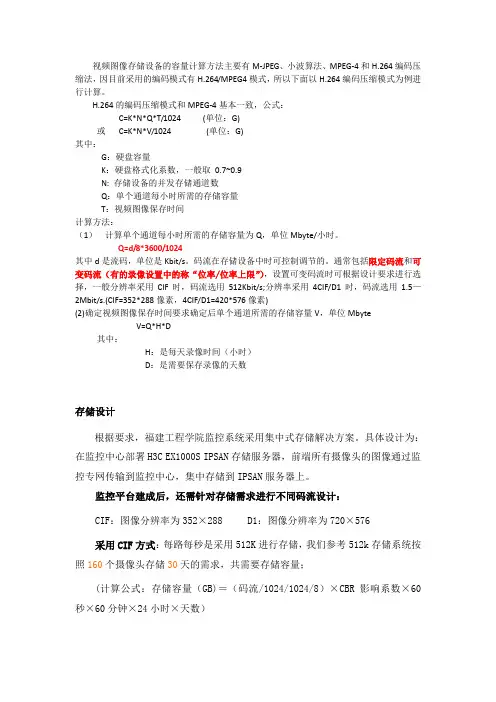

视频图像存储设备的容量计算方法主要有M-JPEG、小波算法、MPEG-4和H.264编码压缩法，因目前采用的编码模式有H.264/MPEG4模式，所以下面以H.264编码压缩模式为例进行计算。

H.264的编码压缩模式和MPEG-4基本一致，公式：C=K*N*Q*T/1024 (单位：G)或C=K*N*V/1024 (单位：G)其中：G：硬盘容量K：硬盘格式化系数，一般取0.7~0.9N: 存储设备的并发存储通道数Q：单个通道每小时所需的存储容量T：视频图像保存时间计算方法：（1）计算单个通道每小时所需的存储容量为Q，单位Mbyte/小时。

Q=d/8*3600/1024其中d是流码，单位是Kbit/s。

码流在存储设备中时可控制调节的。

通常包括限定码流和可变码流（有的录像设置中的称“位率/位率上限”），设置可变码流时可根据设计要求进行选择，一般分辨率采用CIF时，码流选用512Kbit/s;分辨率采用4CIF/D1时，码流选用1.5—2Mbit/s.(CIF=352*288像素，4CIF/D1=420*576像素)(2)确定视频图像保存时间要求确定后单个通道所需的存储容量V，单位MbyteV=Q*H*D其中：H：是每天录像时间（小时）D：是需要保存录像的天数存储设计根据要求，福建工程学院监控系统采用集中式存储解决方案。

具体设计为：在监控中心部署H3C EX1000S IPSAN存储服务器，前端所有摄像头的图像通过监控专网传输到监控中心，集中存储到IPSAN服务器上。

监控平台建成后，还需针对存储需求进行不同码流设计：CIF：图像分辨率为352×288 D1：图像分辨率为720×576采用CIF方式：每路每秒是采用512K进行存储，我们参考512k存储系统按照160个摄像头存储30天的需求，共需要存储容量；(计算公式：存储容量（GB)＝（码流/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×天数）●以512K单路视频图像码流，计算图像存储容量。
