超声波液位差计说明书

超声波液位计使用说明书中文液位计、液位差计请在使用本设备前，仔细阅读说明书，并保管好已备查阅。

- 2 -1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分 再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -10 ~ +60℃（低温情况需特殊说明） 2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

若在强酸应用场合，请与我司联系，应使用防腐探头。

4) 容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装：① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰 ③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。

超声波物/液位计原理图3. 安装SEAGMASONIC 系列仪表安装方便。

1) 一体式超声波液位计外形尺寸。

M70*22)分体式超声波液位计的外形尺寸100 70 52 210105M25×1.5 105mm φ63mm 0-10m 传感器M25×1.5130mm φ76mm 0-20m 传感器- 4 -220mmM36×2.0φ105mm 0-30m 传感器125mmULTRASONIC LEVELMETER SEAGMA SONIC165mm155 mm30mm3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。

118mmULTRASONIC LEVELMETER SEAGMA SONIC 213mm 185 mm30mm 58mm2)探头要垂直液面或料位表面安装。

9003) 若支架在风中摇摆的话，会给测量带来误差。

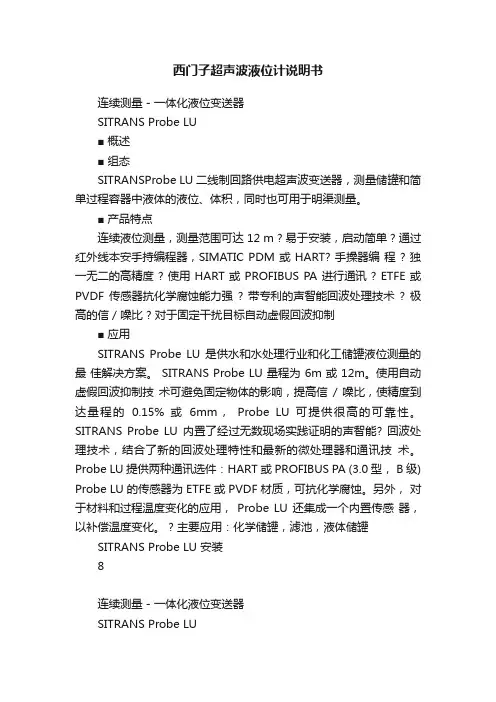

西门子超声波液位计说明书连续测量 - 一体化液位变送器SITRANS Probe LU■ 概述■ 组态SITRANSProbe LU 二线制回路供电超声波变送器，测量储罐和简单过程容器中液体的液位、体积，同时也可用于明渠测量。

■ 产品特点连续液位测量，测量范围可达 12 m ? 易于安装，启动简单 ? 通过红外线本安手持编程器，SIMATIC PDM 或 HART? 手操器编程 ? 独一无二的高精度 ? 使用 HART 或 PROFIBUS PA 进行通讯 ? ETFE 或PVDF 传感器抗化学腐蚀能力强? 带专利的声智能回波处理技术? 极高的信 / 噪比 ? 对于固定干扰目标自动虚假回波抑制■ 应用SITRANS Probe LU 是供水和水处理行业和化工储罐液位测量的最佳解决方案。

SITRANS Probe LU 量程为 6m 或 12m。

使用自动虚假回波抑制技术可避免固定物体的影响，提高信/ 噪比，使精度到达量程的0.15% 或6mm，Probe LU 可提供很高的可靠性。

SITRANS Probe LU 内置了经过无数现场实践证明的声智能? 回波处理技术，结合了新的回波处理特性和最新的微处理器和通讯技术。

Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型， B级) Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。

另外，对于材料和过程温度变化的应用， Probe LU 还集成一个内置传感器，以补偿温度变化。

? 主要应用：化学储罐，滤池，液体储罐SITRANS Probe LU 安装8连续测量 - 一体化液位变送器SITRANS Probe LU■ 技术规格操作模式测量原理典型应用输入测量范围 ? 6m 型 ? 12 m 型频率输出 mA/HART ? 范围 ? 精度 PROFIBUS PA 性能分辨率精度重复性盲区刷新时间 ? 4/20 mA/HART 型 ? PROFIBUS 型温度补偿波束角额定工作条件 ? 环境条件 - 地点 - 环境温度 - 相对湿度 / 入口保护 - 安装等级 - 污染等级 ? 介质条件 - 法兰或螺纹处温度 - 压力（容器）设计外壳材质防护等级重量电缆入口传感器 (2 个选件 ) 过程连接 ? 螺纹连接 ? 法兰连接 ? 其它连接 2" NPT， BSP 或 G/PF 3" 通用法兰（见 60 页 ) 或用 FMS200 安装套件户提供的安装套件 PBT （聚对苯二甲酸丁二醇酯）Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳 2.1 kg 2 x M20 x 1.5 电线接头或 2 x?" NPT 螺纹ETFE 或 PVDF -40 ~ +85 °C 0.5 bar 室内 / 室外 -40 ~ +80 °C 适于室外I 4 ≤ 3 mm 量程的 0.15% 或 6mm，取其较大值≤ 3 mm 0.25 m ≤ 5s ≤ 5s，4mA ≤ 4s， 15 mA 电流回路整个温度范围内的补偿功能10 ° 4 ~ 20 mA ± 0.02 mA 型式 3 ， B 级 0.25 ~ 6m 0.25 ~ 12m 54 KHz 超声波液位测量测量储罐和简单过程容器的液位显示和控制接口组态本地：LCD 带棒状图远程：通过 HART 或Profibus PA 使用西门子 SIMATIC PDM 软件（PC 机）或 HART 手操器或西门子红外线手操器 EEPROM 可在断电时保持信息，无需备用电池额定 24VDC， 550? 最大，最大 30 V DC 4 ~ 20 mA 12，13， 15 或 20 mA 取决于组态（一般用途或本安型）符合标准 IEC 61158-2 认证总则船用（只应用于 HART 通讯选件）危险区 ? 本安（欧洲） ? 本安（美国 / 加拿大 ) ATEX II 1G EEx ia IIC T4 FM/CSA （需安全栅） T4， I 类， 1 区， A ， B， C， D，组； II 类， E， F，G，组； III 类； FM ( 无需安全栅 ) T5：I 类， 2 区， A， B， C 和 D 组红外手操器具有 ATEX EEx ia IIC T4 的 IS 模件 FM/CSA I 类，1 区，A，B ，C，D 组 -20 ~ +40 °C 专有红外脉冲信号 3V 锂电池（不可换） CSAUS /C ， FM， CE ? 英国劳氏船用认证 ? ABS 形式认证存储器电源 4 ~ 20 mA/HARTPROFIBUS PA非易燃（美国）编程 ? 本安西门子红外手操器 - 用于红外手操器的认证 ? 环境温度 ? 接口 ? 功率9连续测量 - 一体化液位变送器SITRANS Probe LU选型和订货数据 SITRANS Probe LU 2 线制回路供电超声波变送器，用于测量液体的液位、体积和流量外壳塑料(PBT)，Qty 2 x M20 x 1.5 塑料 (PBT)， Qty 2 x 1/2"NPT 量程 / 传感器材质 6 m，ETFE 6 m， PVDF 共聚物 12 m， ETFE 12 m， PVDF 共聚物过程连接 2" NPT (ASME/ASME B1.20.1) 2" BSPT (EN 10226-1) 2” G (EN ISO 228-1) / PF2 (JIS B 0202) 通讯/ 输出4 ~ 20 mA，HART PROFIBUS PA 认证一般用途， FM， CSA ， CE 本安，FM I 类，1 区， A、B、C、D 组 ( 需安全栅 ); II 类， 1 区， E， F， G 组； III 类； ATEX II 1G EEx ia IIC T4 （仅 HART 模件）本安，CSA I 类，1 区， A，B ，C，D 组 ( 需安全栅 ); II 类， 1 区， G 组； III 类（仅HART 模件） FM， l 类， 2 区（只外壳选件 2 ）本安，FM/CSA I 类，1 区， A，B，C，D 组（需安全栅）； II 类， 1 区， E、 F、 G 组； III 类（仅 PROFIBUS PA 模件）本安， ATEX II 1G EEx ia IIC T4 （仅 PROFIBUS PA 模件） 1)C)订货号7 ML 5 2 2 1 ■■■■■选型和订货数据其它设计请在订货号上加“-Z”并规定订货代码不锈钢标牌：测量点数 / 识别（最多 16 个字符）订货号Y151 2 A B C D A B C 1 2 1 2 3 4 5 6用于 HART/mA 设备的使用手册 C) 7ML1998-5HT01 英文版注意：使用手册在订货中要单独订货。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

二线制超声波液<物>位计用户手册陕西恒瑞测控系统有限公司声明版权声明©陕西恒瑞测控系统有限公司。

版权所有。

在未经陕西恒瑞测控系统有限公司（下称“恒瑞”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。

更新与修改●由于技术不断更新，恒瑞可能会对本产品功能不断更新，对于更新的产品及功能，恒瑞恕不另行通知。

●恒瑞保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

请及时联系公司获取最新资料。

1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

本仪表具有如下特点：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。

专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。

本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。

仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

仪表的所有输入、输出线均具有防雷、防短路的保护功能。

2、技术指标测量范围：0～5M0～10M0～15M....盲区：0.45m～0.6m测距精度：±0.25-0.5%（标准条件）测距分辨率：1mm压力：常压仪表显示：自带LCD显示模拟输出：4～20mA供电电压：DC24V环境温度：－20℃～＋60℃防护等级：IP653.仪表外形尺寸4.仪表接线二线制电源+信号—5.安装参数含义如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
