SL超声波液位计两线制用户手册样本

西门子超声波液位计说明书连续测量 - 一体化液位变送器SITRANS Probe LU■ 概述■ 组态SITRANSProbe LU 二线制回路供电超声波变送器，测量储罐和简单过程容器中液体的液位、体积，同时也可用于明渠测量。

■ 产品特点连续液位测量，测量范围可达 12 m ? 易于安装，启动简单 ? 通过红外线本安手持编程器，SIMATIC PDM 或 HART? 手操器编程 ? 独一无二的高精度 ? 使用 HART 或 PROFIBUS PA 进行通讯 ? ETFE 或PVDF 传感器抗化学腐蚀能力强? 带专利的声智能回波处理技术? 极高的信 / 噪比 ? 对于固定干扰目标自动虚假回波抑制■ 应用SITRANS Probe LU 是供水和水处理行业和化工储罐液位测量的最佳解决方案。

SITRANS Probe LU 量程为 6m 或 12m。

使用自动虚假回波抑制技术可避免固定物体的影响，提高信/ 噪比，使精度到达量程的0.15% 或6mm，Probe LU 可提供很高的可靠性。

SITRANS Probe LU 内置了经过无数现场实践证明的声智能? 回波处理技术，结合了新的回波处理特性和最新的微处理器和通讯技术。

Probe LU 提供两种通讯选件：HART 或 PROFIBUS PA (3.0 型， B级) Probe LU 的传感器为 ETFE 或 PVDF 材质，可抗化学腐蚀。

另外，对于材料和过程温度变化的应用， Probe LU 还集成一个内置传感器，以补偿温度变化。

? 主要应用：化学储罐，滤池，液体储罐SITRANS Probe LU 安装8连续测量 - 一体化液位变送器SITRANS Probe LU■ 技术规格操作模式测量原理典型应用输入测量范围 ? 6m 型 ? 12 m 型频率输出 mA/HART ? 范围 ? 精度 PROFIBUS PA 性能分辨率精度重复性盲区刷新时间 ? 4/20 mA/HART 型 ? PROFIBUS 型温度补偿波束角额定工作条件 ? 环境条件 - 地点 - 环境温度 - 相对湿度 / 入口保护 - 安装等级 - 污染等级 ? 介质条件 - 法兰或螺纹处温度 - 压力（容器）设计外壳材质防护等级重量电缆入口传感器 (2 个选件 ) 过程连接 ? 螺纹连接 ? 法兰连接 ? 其它连接 2" NPT， BSP 或 G/PF 3" 通用法兰（见 60 页 ) 或用 FMS200 安装套件户提供的安装套件 PBT （聚对苯二甲酸丁二醇酯）Type 4X/NEMA 4X, Type 6/NEMA 6/IP67/IP68 外壳 2.1 kg 2 x M20 x 1.5 电线接头或 2 x?" NPT 螺纹ETFE 或 PVDF -40 ~ +85 °C 0.5 bar 室内 / 室外 -40 ~ +80 °C 适于室外I 4 ≤ 3 mm 量程的 0.15% 或 6mm，取其较大值≤ 3 mm 0.25 m ≤ 5s ≤ 5s，4mA ≤ 4s， 15 mA 电流回路整个温度范围内的补偿功能10 ° 4 ~ 20 mA ± 0.02 mA 型式 3 ， B 级 0.25 ~ 6m 0.25 ~ 12m 54 KHz 超声波液位测量测量储罐和简单过程容器的液位显示和控制接口组态本地：LCD 带棒状图远程：通过 HART 或Profibus PA 使用西门子 SIMATIC PDM 软件（PC 机）或 HART 手操器或西门子红外线手操器 EEPROM 可在断电时保持信息，无需备用电池额定 24VDC， 550? 最大，最大 30 V DC 4 ~ 20 mA 12，13， 15 或 20 mA 取决于组态（一般用途或本安型）符合标准 IEC 61158-2 认证总则船用（只应用于 HART 通讯选件）危险区 ? 本安（欧洲） ? 本安（美国 / 加拿大 ) ATEX II 1G EEx ia IIC T4 FM/CSA （需安全栅） T4， I 类， 1 区， A ， B， C， D，组； II 类， E， F，G，组； III 类； FM ( 无需安全栅 ) T5：I 类， 2 区， A， B， C 和 D 组红外手操器具有 ATEX EEx ia IIC T4 的 IS 模件 FM/CSA I 类，1 区，A，B ，C，D 组 -20 ~ +40 °C 专有红外脉冲信号 3V 锂电池（不可换） CSAUS /C ， FM， CE ? 英国劳氏船用认证 ? ABS 形式认证存储器电源 4 ~ 20 mA/HARTPROFIBUS PA非易燃（美国）编程 ? 本安西门子红外手操器 - 用于红外手操器的认证 ? 环境温度 ? 接口 ? 功率9连续测量 - 一体化液位变送器SITRANS Probe LU选型和订货数据 SITRANS Probe LU 2 线制回路供电超声波变送器，用于测量液体的液位、体积和流量外壳塑料(PBT)，Qty 2 x M20 x 1.5 塑料 (PBT)， Qty 2 x 1/2"NPT 量程 / 传感器材质 6 m，ETFE 6 m， PVDF 共聚物 12 m， ETFE 12 m， PVDF 共聚物过程连接 2" NPT (ASME/ASME B1.20.1) 2" BSPT (EN 10226-1) 2” G (EN ISO 228-1) / PF2 (JIS B 0202) 通讯/ 输出4 ~ 20 mA，HART PROFIBUS PA 认证一般用途， FM， CSA ， CE 本安，FM I 类，1 区， A、B、C、D 组 ( 需安全栅 ); II 类， 1 区， E， F， G 组； III 类； ATEX II 1G EEx ia IIC T4 （仅 HART 模件）本安，CSA I 类，1 区， A，B ，C，D 组 ( 需安全栅 ); II 类， 1 区， G 组； III 类（仅HART 模件） FM， l 类， 2 区（只外壳选件 2 ）本安，FM/CSA I 类，1 区， A，B，C，D 组（需安全栅）； II 类， 1 区， E、 F、 G 组； III 类（仅 PROFIBUS PA 模件）本安， ATEX II 1G EEx ia IIC T4 （仅 PROFIBUS PA 模件） 1)C)订货号7 ML 5 2 2 1 ■■■■■选型和订货数据其它设计请在订货号上加“-Z”并规定订货代码不锈钢标牌：测量点数 / 识别（最多 16 个字符）订货号Y151 2 A B C D A B C 1 2 1 2 3 4 5 6用于 HART/mA 设备的使用手册 C) 7ML1998-5HT01 英文版注意：使用手册在订货中要单独订货。

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

二线制超声波液<物>位计用户手册陕西恒瑞测控系统有限公司声明版权声明©陕西恒瑞测控系统有限公司。

版权所有。

在未经陕西恒瑞测控系统有限公司（下称“恒瑞”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。

更新与修改●由于技术不断更新，恒瑞可能会对本产品功能不断更新，对于更新的产品及功能，恒瑞恕不另行通知。

●恒瑞保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。

请及时联系公司获取最新资料。

1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

本仪表可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

本仪表具有如下特点：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。

专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。

本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。

仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

仪表的所有输入、输出线均具有防雷、防短路的保护功能。

2、技术指标测量范围：0～5M0～10M0～15M....盲区：0.45m～0.6m测距精度：±0.25-0.5%（标准条件）测距分辨率：1mm压力：常压仪表显示：自带LCD显示模拟输出：4～20mA供电电压：DC24V环境温度：－20℃～＋60℃防护等级：IP653.仪表外形尺寸4.仪表接线二线制电源+信号—5.安装参数含义如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。

二线制超声波液位计说明书
一、概述
二线制超声波液位计是一种用于测量液位的仪器，它可以测量液位的高度，并将测量结果以数字形式显示出来。

它的原理是：在液位计的传感器上发射超声波，当超声波穿过液位时，它会反射回传感器，然后计算出液位的高度。

二、特点
1、采用二线制工作方式，设备简单，易于安装，可靠性高；
2、测量精度高，可以精确测量液位的高度；
3、可以根据不同的应用需求，设置不同的测量范围；
4、可以用于液位的实时监控，可以及时发现液位的变化；
5、可以设置报警功能，当液位超出设定范围时，可以及时发
出报警。

三、应用
二线制超声波液位计可以广泛应用于工业、农业、医疗等行业，用于测量液位的变化，比如汽车油箱液位的监控、池塘水位的监测、消防水箱液位的监控等。

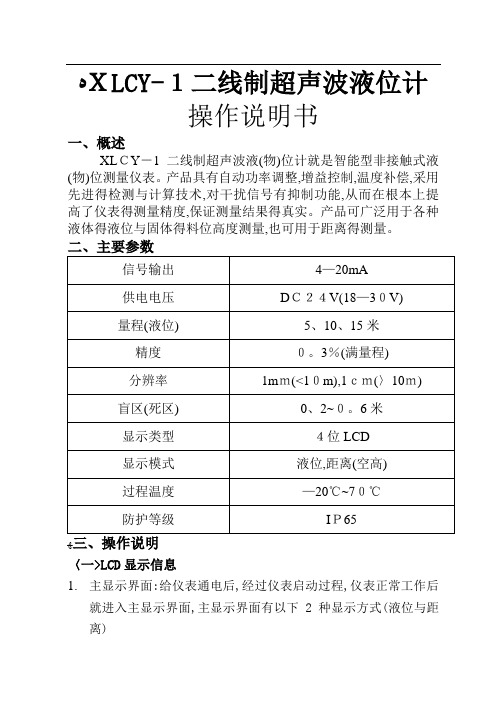

ﻩＸLCY-１二线制超声波液位计操作说明书一、概述XLＣY－1二线制超声波液(物)位计就是智能型非接触式液(物)位测量仪表。

产品具有自动功率调整,增益控制,温度补偿,采用先进得检测与计算技术,对干扰信号有抑制功能,从而在根本上提高了仪表得测量精度,保证测量结果得真实。

产品可广泛用于各种液体得液位与固体得料位高度测量,也可用于距离得测量。

〈一>LCD显示信息1.主显示界面:给仪表通电后,经过仪表启动过程,仪表正常工作后就进入主显示界面,主显示界面有以下2种显示方式(液位与距离)注:主显示界面由用户参数DIST(0)LEVＥL(1)中设得值决定。

(详见参数说明)2、用户参数界面(各代码得说明、参数意义)PASSﻩ密码输入(输入3456进入参数设定)MAX_DIST 空距:设成探头底面到液位值为0位置得距离FULL 满度:20ｍA电流设定点。

ＢLANKIＮG 测量盲区:盲区即探头下表面到测量液(物)面最小距离,在这一区间内仪表无法正常工作,一般取值３0CM～60CM之间、ＲEAＴﻩ测量数据得变化率:测量数据得变化率控制,该值显示每次测量后最大允许得测量值变化量,一般测液位时设定为10~３0m ｍ。

设定为00mm时仪表转换至物(料)位模式。

DIST(0)ＬＥVEL(1) ﻩ显示内容:显示距离与液位得切换,设定为“00"时显示距离,设定为“０１"时显示液位,设成“0２”,“0３”为工厂调试模式,实际现场使用时不建议在此模式下。

CＯM_IＤﻩ滤波次数:该参数只有当ＲA TＥ(测量数据变化率)设成00mm,即仪表在物(料)位模式下时才有效,该参数值越大则信号滤波能力越强,但同时也会降低仪表得响应速度,所以一般取值为3－5之间。

〈二＞按键定义更换显示内容:处于主显示界面时,按此键进入密码界面,处于用户参数界面时,按此键切换到下一个参数界面。

需要输入密码或修改参数时,按此键即进入设定状态,此时被修改得位会闪烁,再按此键,闪动位数字加‘１'变化。

智能型超声波液位计用户手册量程： 0-20米仪表工作电压： 24VDC,AC220V温馨提示：安装调试前,请仔细阅读用户手册超声波液位计……………………………………………………………………保修政策：●用户在维修时请出示保修卡;在保修期内因正常使用出现的故障,可凭保修卡享受规定的免费保修;●保修期限：本公司产品保修期由验收日期起算十二个月内;以下情况不在免费保修范围内：●产品或其部件已超出免费保修期;●因使用环境不符合产品使用要求而导致的硬件故障;●因不良的电源环境或异物进入设备所引起的故障或损坏;●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障;●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障;擅自拆机修理或越权改装或滥用造成的故障或损坏;限制说明：●请用户妥善保存保修卡作为保修凭证,遗失不补;本保修卡解释权限归本公司所有,本公司有权对本卡内容进行修改,恕不事先通知;7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)仪表外形尺寸 (2)仪表接线 (2)安装参数含义 (3)仪表安装原则 (3)安装注意事项 (4)4仪表调试 (4)键盘说明 (4)参数的设置 (4)4.2.1 液位标定 (4)20mA设置 (5)4.2.3探头高度 (5)4.2.4显示模式设置 (5)4.4.7 P--Multi菜单 (6)超声波液位计保修卡回执 (7)超声波液位计1、概述衷心感谢您选购本公司超声波液位计本仪表包含多项专利技术,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点,适用酸、碱、盐、防腐、高温等各种领域;本仪表可通过4~20mA或RS485Modbus协议或其他定制协议连接到显示表或各种DCS系统中,为工业的自动化运行,提供实时的液位数据;本仪表具有如下特点：●电路设计从电源部分起就选用高质量的电源模块,元器件选择进口高稳定可靠的器件,完全可以替代同类型国外进口仪表;●专利的声波智能技术软件可进行智能化回波分析,无需任何调试及其它的特殊步骤,此技术具有动态思维、动态分析的功能;●我公司拥有的声波智能专利技术,使仪表的精度大大提高,液位精度达到％,能够抗各种干扰波;●本仪表是一种非接触式仪表,不跟液体直接接触,因此故障率低;仪表提供多种安装方式,用户完全可以通过本手册进行仪表标定;●仪表的所有输入、输出线均具有防雷、防短路的保护功能;2、技术指标测量范围：0～20m根据实测量程选定盲区：0.25m～0.6m测距精度：%标准条件测距分辨率：1mm压力：常压仪表显示：自带LCD显示液位或空间距离模拟输出：4～20mA数字输出：RS485、Modbus协议或定制协议供电电压：DC24V/AC220V,防雷装置内置环境温度：－20℃～＋60℃防护等级：IP651超声波液位计4.4.7 P--Multi菜单P--Multi菜单出厂时已设置好,一般不用更改；除非现场情况非常恶劣,也要在厂家指导下设置;6超声波液位计字改为实际液位值如,按OK键确认,再按SET设置菜单,此时液晶第一行显示“――――”第二行显示“”,表示仪表正在进行液位标定此时不能移动仪表、不能断电;当液晶第一行显示“”时,表示仪表液位标定完毕;4. 4-20mA设置在仪表正常工作时按SET参数设置菜单,按▲键选择4～20mA数字即为20mA对应液位,按OK键进行设置;4.探头高度TH可以显示探头高度,可查看探头高度是否符合现场情况,也可用于液位标定;直接按照现场情况更改探头高度值;4.2.4继电器参数设置可以选择“&”、“|”、“N”、“∧”四种符号;更改时点OK键使所需修改符号闪动,点▲键或▼键选择所需符号,数字修改同前;符号含义：<：小于符号>：大于符号&：与,表示两个条件都需满足；| ：或,表示满足两个条件之一即可；N：只有前一个条件,后一个不显示；∧：前一条件为继电器吸合条件一般用于开泵,后一条件为继电器打开条件一般用于停泵,主要用于排水井和进水井控制;此菜单改显示模式,共有3种显示模式可供选择：.5显示模式设置DispMode1．LEVEL：显示液位2．AIRH：显示距离3．AIRHT：显示距离和温度按▲键选择所需模式然后按OK键确认;5超声波液位计3、仪表安装仪表外形尺寸探头尺寸会根据仪表量程的不同而有所改变,若有不同会预先告知安装方法：开敞环境下一般采用支架安装方式,用仪表自带法兰固定;池或罐在安装位置上割一个略大于探头直径60mm的圆孔,将仪表放入,然后将法兰自下而上旋紧;安装必须保证仪表的探头面与被测液面水平;仪表接线如下：电源：220V AC或DC24V,订货时告知；输出信号：4～20mA；RS－485：A B;两路继电器分别：SPDT1 为第一路, SPDT2为第二路;2超声波液位计安装参数含义如上图所示,仪表的探头发波打到液位后反射回探头,探头接收到后计算发波到收波的时间,得到测量距离L,仪表安装高度TH减去测量距离L将得到当前液位H;仪表量程指仪表能够测量的距离,安装高度TH应小于量程;仪表盲区指仪表在探头附近无法测量的区域,最高液位与探头间距应大于盲区,例盲区为0.3m,则液位与探头间距必须大于0.3m;探头发波是个扩散过程,即有方向角,安装的时候要注意,否则可能打到池壁的凸起物或渠道边沿;仪表安装原则1探头发射面到最低液位的距离,应小于选购仪表的量程;2探头发射面到最高液位的距离,应大于选购仪表的盲区;3探头的发射面应该与液体表面保持平行;4探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置;5若池壁或罐壁不光滑,仪表安装位置需离开池壁或罐壁0.5m以上;6若探头发射面到最高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m～0.50m,垂直安装,内壁光滑,罐上开孔应大于延伸管内径;或者将管子通至罐底,管径大于80mm,管底留孔保持延伸管内液面与罐内等高;3超声波液位计安装注意事项1仪表在室外安装建议加装遮阳板以延长仪表使用寿命;2电线、电缆保护管,要注意密封防止积水;3仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,建议在仪表的进出线端另外安装专用的防雷装置;4仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,建议在液位仪周围加设防高、低温装置;4、仪表调试键盘说明SET单键;按SET进入菜单,在设置时按SET取消设置,设置完毕后,按SET键退出菜单;▲：上翻键和数字键;在菜单中,该键作为菜单的上翻键用,在更改数据时,该键做加法键用;▼：下翻键;在菜单中,该键作为菜单的下翻键用,在更改数据时,该键做减法键用;OK：确认键;选择菜单或更改数据数据时的移位键;参数设置.1液位标定LEVEL仪表安装完毕、上电后,液晶上会显示液位数值,而该数据往往与实际液位不符,故需要液位标定;液位标定步骤如下：按SET进入参数设置菜单;LEVEL为液位标定菜单,按OK键进行液位标定,用▼键移位和▲键数字更改将数4。

XLCY-1二线制超声波液位计操作说明书一、概述XLCY-1二线制超声波液（物）位计是智能型非接触式液（物）位测量仪表。

产品具有自动功率调整，增益控制，温度补偿，采用先进的检测和计算技术，对干扰信号有抑制功能，从而在根本上提高了仪表的测量精度，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的料位高度测量，也可用于距离的测量。

三、操作说明<一>LCD显示信息1.主显示界面：给仪表通电后，经过仪表启动过程，仪表正常工作后就进入主显示界面，主显示界面有以下2种显示方式（液位和距离）注：主显示界面由用户参数DIST(0)LEVEL(1)中设的值决定。

（详见参数说明）2、用户参数界面(各代码的说明、参数意义)PASS 密码输入（输入3456进入参数设定）MAX_DIST 空距:设成探头底面到液位值为0位置的距离FULL 满度：20mA电流设定点。

BLANKING 测量盲区：盲区即探头下表面到测量液（物）面最小距离，在这一区间内仪表无法正常工作，一般取值30CM~60CM之间。

REAT 测量数据的变化率：测量数据的变化率控制，该值显示每次测量后最大允许的测量值变化量，一般测液位时设定为10~30mm。

设定为00mm时仪表转换至物(料)位模式。

DIST(0)LEVEL(1) 显示内容：显示距离与液位的切换，设定为“00”时显示距离，设定为“01”时显示液位,设成“02”，“03”为工厂调试模式，实际现场使用时不建议在此模式下。

COM_ID 滤波次数：该参数只有当RATE(测量数据变化率)设成00mm,即仪表在物(料)位模式下时才有效，该参数值越大则信号滤波能力越强，但同时也会降低仪表的响应速度，所以一般取值为3-5之间。

<二>按键定义更换显示内容：处于主显示界面时，按此键进入密码界面，处于用户参数界面时，按此键切换到下一个参数界面。

需要输入密码或修改参数时，按此键即进入设定状态，此时被修改的位会闪烁，再按此键，闪动位数字加‘1’变化。

概述用途：液位或料位的测量。

液位和料位统称为物位。

应用场合：能够保证超声波有效传播到被测液面或料面的场合。

如：储罐、料槽、池子、水井、水渠、计量箱、粮仓、料仓等。

特点：·一体化设计，安装方便·二线制接线，声波发射强劲，测量稳定可靠·带有LCD的大显示窗，便于调试和观察·先进的自夹紧式接线端子，保证接线永不松动·智能信号处理技术，保证仪表适应各种工况·全塑料外壳（IP67），耐酸碱，适应恶劣环境·灵活的支架或法兰安装量程：仪表具有如下量程规格：液位：4m、6m、8m、10m、15m、20m、30m料位：3m、5m、7m、10m、15m注：1. 以上量程仅限液位测量，料位测量有效量程为上述数据的50%左右。

2. 寒冷地区室外安装应用时，应防止探头表面结霜或结冰。

可选择探头加长型的物位计，使探头伸入容器内部，选型时在上述型号后加字母L。

1技术原理物位计由设计于一体的超声波探头和电子单元构成。

物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

超声波在气体中的传播速度受气体温度所影响，因此物位计工作时需要检测气体温度，对声速进行补偿，以保证测量精度。

物位计发射超声波脉冲时，不能同时检测反射回波。

由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。

被测的最高物位如进入盲区，仪表将不能正确检测，会出现误差。

如有需要，可以将物位计加高安装。

2技术规格：盲区：精度：实际量程的0.2%(空气中)显示分辨率：电流输出：4~20mA输出负载：0~500Ω输出分辨率：实际量程的0.03%参数设置：3位有感按键温度范围: -40ºC~ 80ºC温度补偿：全范围自动压力范围：±0.1MP输入电源：DC24V（±20%），30mA电缆直径；Φ6~Φ12mm单线线径：Φ0.5~Φ1.78mm电缆装置：PG13.5密封套声波束角：8º(3db) 4m型、6m型、8m型5º(3db) 8m(A)、10m、15m、20m、30m型检测周期： 1.5秒3外壳材料：ABS传感器材料：PVC保护等级：IP67安装方式：螺纹、法兰或支架探头加长：20cm或订货确定（寒冷地区安装选用）对接法兰标准（密闭容器）：4m型、6m型、8m型：最小内径65mm（DN65）8m(A)型、10m型：最小内径80mm（DN80），接管长度小于150mm 15m型：最小内径150mm（DN150），接管长度小于150mm20m、30m型：最小内径200mm（DN200），接管长度小于200mm 物位计外形尺寸：4m型、6m型、8m、10m型8m(A)型、10m型415m型物位计外形尺寸5外套管：当4m型、6m型、8m型物位计安装于容器开口处或安装于圆管内时，需要在探头上安装外套管，外套管有内螺纹，可直接安装在探头上外套管尺寸图电子单元的面板布置接线端子图6仪表工作状态及操作显示方式物位计为4位LCD液晶显示；按键仪表上有4个按键，功能如下：SEL：用于选择不同的显示内容或参数。

用户手册金湖凯璐仪表有限公司温馨提示：安装调试前，请仔细阅读用户手册！！超声波液位计超声波液位计保修卡回执用户名称联系地址联系人联系电话产品型号产品编号验收日期安装负责人……………………………………………………………………超声波液位计保修卡说明产品型号产品编号验收日期安装负责人保修政策：●用户在维修时请出示保修卡。

在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。

●保修期限：本公司产品保修期由验收日期起算十二个月内。

以下情况不在免费保修范围内：●产品或其部件已超出免费保修期。

●因使用环境不符合产品使用要求而导致的硬件故障。

●因不良的电源环境或异物进入设备所引起的故障或损坏。

●由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。

●由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。

擅自拆机修理或越权改装或滥用造成的故障或损坏。

限制说明：●请用户妥善保存保修卡作为保修凭证，遗失不补。

本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。

7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)3.1仪表外形尺寸 (2)3.2仪表接线 (2)3.3安装参数含义 (3)3.4仪表安装原则 (3)3.5安装注意事项 (4)4仪表调试 (4)4.1键盘说明 (4)4.2 参数的设置 (4)4.2.1 P01(液位标定) (4)4.2.2 P02、P03(输出电流设置) (5)4.2.3 P05（显示模式选择） (5)4.2.4 P06（探头高度设置） (5)4.2.5 P07（响应速度） (5)4.2.6 P08（电流测试） (5)4.2.7 P09（放大灵敏度） (6)超声波液位计保修卡回执 (7)型超声波液位计1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
