注射模的设计步骤•一、设计前应明确的事项•二、模具结构设计的一般步骤一、设计前应明确的事项–以模具设计任务书（由塑料生产部门提出）为依据–包括以下内容:①经过审签的正规塑件图纸（塑料牌号、透明度等）Ø最好附上样品（更为形象和直观，还能提供有价值的信息，如所采用的浇口位置、顶出位置、分型面等）；②塑料制件说明书及技术要求；③塑料制件的生产数量及所用注射机；④注射模基本结构、交货期限及价格等。
–应明确如下事项:①熟悉塑件几何形状、明确使用要求Ø对于形状复杂的塑件，除了看懂图纸、在头脑中建立清晰的三维形象外（初学者最好能根据产品图绘制出塑件的轴侧图），特别要充分了解塑件的用途，塑件的各部分在该用途下各起什么作用，进而明确塑件的成型收缩率、透明度、尺寸公差、表面粗糙度、允许的变形范围等问题；②检查塑件的成型工艺性Ø对塑件进行成型工艺的检查，以确认塑件的各个细节是否符合注射成型的工艺性条件。
优质的模具不仅仅取决于模具结构的正确性，还取决于塑件的结构能否满足成型工艺的要求；③明确注射机的型号和规格Ø在设计前要确定采用什么型号和规格的注射机，这样在模具设计中才能有的放矢，正确处理好注射模与注射机的关系。
④制定注射成型工艺卡，以指导模具设计工作和实际的注射成型加工。
一般应包括如下内容:Ø塑件概况：包括简图、质量、壁厚、投影面积、有无侧凹和嵌件等；Ø塑料概况：如品名、出产厂家、颜色、干燥情况等；Ø必要的注射机数据：如动模板和定模板尺寸、模具最大空间、螺杆类型、额定功率等；Ø注射压力与行程简图；Ø注射成型条件：包括加料筒各段温度、注射温度、模具温度、冷却介质温度、锁模力、螺杆背压、注射压力、注射速度、循环周期（注射、保压、冷却、开模时间）等。
二、模具结构设计的一般步骤1.确定型腔的数目Ø根据锁模力、最大注射量、制件的精度要求、经济性等，在设计时应根据实际情况决定采用哪一种；2.选定分型面Ø虽然在塑件设计阶段分型面已经考虑或者选定，在模具设计阶段仍应再次校核，从模具结构及成型工艺的角度判断分型面的选择是否最为合理；3.确定型腔的配置Ø实质上是模具结构总体方案的规划和确定。

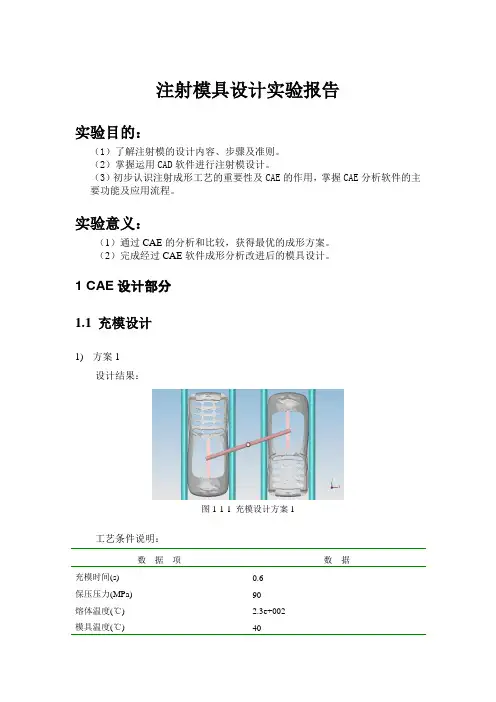

注射模具设计实验报告实验目的：（1）了解注射模的设计内容、步骤及准则。
（2）掌握运用CAD软件进行注射模设计。
（3）初步认识注射成形工艺的重要性及CAE的作用，掌握CAE分析软件的主要功能及应用流程。
实验意义：（1）通过CAE的分析和比较，获得最优的成形方案。
（2）完成经过CAE软件成形分析改进后的模具设计。
1 CAE设计部分1.1 充模设计1)方案1设计结果：图1-1-1 充模设计方案1工艺条件说明：数据项数据充模时间(s) 0.6保压压力(MPa) 90熔体温度(℃) 2.3e+002模具温度(℃) 40空气温度(℃) 20该方案的优点：1.优点1：该方案中每个行腔都有两个内浇道，塑料熔体流程较短，压力损失较少，注射压力小，不容易出现填充不足缺陷。
2.优点2：有两个内浇道，不易出现浇不足。
该方案的缺点：1.缺点1：由于采用多浇道，所以浇道设计比较复杂，浪费材料。
2.缺点2：该方案采用多浇道，所以产生熔纹倾向更大。
分析结果：图1-1-2 充模设计方案1分析结果（熔合纹）分析结果说明：从图中可以看出，产品两侧和按键部位产生熔合纹的倾向很大，产生这种结果的原因是，在按键部位和产品两侧，塑料熔体分流比较严重，所以很容易产生熔合纹。
这种现象可以通过改变工艺参数来改善。
2)方案2设计结果：图1-1-3 充模设计方案2工艺条件说明：数据项数据充模时间(s) 0.35保压压力(MPa) 90熔体温度(℃) 2.3e+002模具温度(℃) 40空气温度(℃) 20该方案的优点：1.优点1：内浇道设计比较简单，材料利用率比较高，模具设计比较简单。
2.优点2：只有一个内浇道，产生熔合纹的倾向较小。
该方案的缺点：1.缺点1：注射压力较大，最终产品的收缩倾向较大。
2.缺点2：冲型时间较长，压力损失较大。
分析结果：(10分)图1-1-4 充模设计方案2分析结果（熔合纹）分析结果说明：从上图可以看出，由于每一个型腔内都只有一个内浇口，因此产品的左右两侧的中间部分基本上不会产生分流的熔体相遇的情况，也就不太可能形成熔合纹。
注塑模设计毕业设计【篇一：注塑模设计毕业论文】毕业设计（论文）题目：茶杯盖注射模具设计作者届别系别机电系专业机械设计及其自动化指导教师职称完成时间摘要塑料在当今世界上无处不用，因此塑料模具有很大发展，特别是注塑模。
由此可知，研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。
本课题主要是针对瓶盖的模具设计,通过对塑件进行工艺性分析和比较,最终设计出一副注塑模。
该课题从产品结构工艺性及具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。
通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。
根据题目设计的主要任务是茶杯盖注塑模具的设计。
也就是设计一副注塑模具来生产茶杯盖的塑件产品，以实现自动化提高产量。
通过本设计，可以对注塑模具有一个较深的认识，注意到设计中的某些细节问题，了解模具结构及工作原理；通过对program的学习，可以建立较简单零件的零件库，从而有效的提高工作效率；通过画装配图、零件图，进一步系统深化cad熟练程度，加深了对模具各个零件的认识。
关键字: 塑料模具，注射机，型腔，浇注系统abstractplastic is everywhere in the world today with , therefore has great development prospects of plastic , especially in injection molding ,so the study of plastic injection molds for understanding the production process and improve the quality of productshave great significance.this topic mainly aims at bottle caps mold design, through to models to carry on the technological analysis and the comparison , this topic embarks from the product mix technology capability and the concrete mold structure , tomolds gating system, the mold formation parts structure, goesagainst the system, the cooling system, injection molding machines choice and the related parameter examination, has the detailed design, simultaneously and simple establishment molds processing craft. through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. is the teacup covers injection molds design according to the topic designs primary mission. is also designs an injection mold to produce the teacup to cover models a product, realizes the automation to raise the outputthrough the design, injection mold can have a deeper understanding of the design notes that some of the details to understand the structure and working principle ofmold.through learning program, you can create a simpler components parts store, and effective improve efficiency; through painting assembly drawing, part drawings, and further deepen the cad system proficiency, a better understanding of the various parts of mold.key words: plastic mold, injection machine, mold cavity, pouring system目录1前言 (6)1.1模具工业的地位 (6)1.2塑料注射模具的现状及发展趋势 (6)2茶杯盖制件分析 (9)2.1茶杯盖的模具设计流程 (9)2.2塑件分析 (10)2.3茶杯盖的三维图 (11)3 茶杯盒盖的注塑模具设计 (11)3.1方案的选择 (11)3.2制件成型位置及分型面选择 (12)3.3浇注系统设计 (12)3.3脱模机构设计 (14)3.4 溢料排气系统设计 (14)3.5模具主要零件的结构设计 ....................... (15)3.5.1凹模工作尺寸的计算 (16)3.5.2 凸模工作尺寸的计算 (17)3.5.3 前模仁的设计 (18)3.5.4成型零件的设计 (19)3.6导向与定位机构 (20)3.7 选择脱模方式 (21)3.7.1脱模机构的设计 (21)3.7.2脱模力计算� (21)3.8 侧抽芯机构的设计 (22)3.9.模架选用 (23)4.注射机的选择 (24)4.1 注塑机基本参数 (24)4.2初选注塑机 (25)4.3 注射机的校核 (26)4.3.1 注射压力的校核 (26)4.3.2 锁模力的校核 (26)4.3.3安装部分相关尺寸的校核 (26)4.3.4 模具外形尺寸校核 (27)4.3.5 模具厚度校核 (27)4.3.6模具安装尺寸校核 (27)4.3.7 开模行程校核 (27)5.塑件的总装图 (28)6参考文献 (29)【篇二：毕业设计注塑模具设计】摘要根据注射模具在国内外的飞速发展以及注射模软件cad/cam 的提高再结合我校专业特色及本专业的培养计划，我选用奇瑞车的工具箱盖双型腔注塑模设计作为本次的毕业设计题目。
第1篇一、引言注塑成型是一种常见的塑料加工方法，广泛应用于电子、汽车、医疗、日用品等领域。
注塑成型工艺及模具设计是保证注塑产品质量和效率的关键因素。
本文将详细介绍注塑成型工艺及模具设计的相关知识，包括注塑成型原理、工艺流程、模具设计要点等。
二、注塑成型原理注塑成型是一种将塑料原料加热熔化，通过注射装置注入模具腔内，冷却固化后得到所需形状和尺寸的塑料制品的加工方法。
其原理如下：1. 塑料原料的加热熔化：将塑料原料放入料筒中，通过加热装置加热至熔融状态。
2. 注射：将熔融塑料通过注射装置注入模具腔内。
3. 冷却固化：塑料在模具腔内冷却固化，形成所需形状和尺寸的塑料制品。
4. 开模取件：模具打开，取出成型后的塑料制品。
三、注塑成型工艺流程注塑成型工艺流程主要包括以下步骤：1. 塑料原料的准备：根据产品要求选择合适的塑料原料，并进行称量、混合等处理。
2. 塑料原料的加热熔化：将塑料原料放入料筒中，通过加热装置加热至熔融状态。
3. 注射：将熔融塑料通过注射装置注入模具腔内。
4. 冷却固化：塑料在模具腔内冷却固化，形成所需形状和尺寸的塑料制品。
5. 开模取件：模具打开，取出成型后的塑料制品。
6. 产品检验：对成型后的塑料制品进行外观、尺寸、性能等方面的检验。
7. 产品包装：将检验合格的产品进行包装，准备出厂。
四、模具设计要点1. 模具结构设计：根据产品形状、尺寸、精度等要求，设计合理的模具结构。
主要包括型腔、浇注系统、冷却系统、导向系统、脱模机构等。
2. 模具材料选择：根据产品要求、加工工艺、模具寿命等因素，选择合适的模具材料。
常用模具材料有钢、铝合金、铜合金等。
3. 模具加工精度：模具加工精度直接影响到塑料制品的尺寸精度和表面质量。
应采用高精度的加工设备和技术，确保模具加工精度。
4. 模具热处理：模具热处理可以提高模具的硬度和耐磨性，延长模具使用寿命。
常用的热处理方法有淬火、回火等。
5. 模具润滑：模具润滑可以降低模具磨损，提高模具使用寿命。
