教学设计一、喷油正时控制在采用间歇喷射方式的电控燃油喷射系统中，电脑必须控制喷油器喷油的开始时刻，这就是喷油正时控制。
其控制目标一般是在进气行程开始前，喷油结束。
（一）同步喷油正时控制1.顺序喷射正时控制➢特点：喷油器驱动回路数与气缸数目相等。
➢工作原理：ECU根据凸轮轴位置传感器（G信号）、曲轴位置传感器（Ne信号）和发动机的作功顺序，确定各气缸工作位置。
当确定各缸活塞运行至排气行程上止点某一位置时，ECU输出喷油控制信号，接通喷油器电磁线圈电路，该缸开始喷油。
2.分组喷射正时控制➢特点：把所有喷油器分成2～4组，由ECU分组控制喷油器。
➢工作原理：以各组最先进入作功的缸为基准，在该气缸排气行程上止点前某一位置，ECU输出指令信号，接通该组喷油器电磁线圈电路，该组喷油器开始喷油。
3.同时喷射正时控制➢特点：所有各缸喷油器由ECU控制同时喷油和停油。
➢工作原理：喷油正时控制是以发动机最先进入作功行程的缸为基准，在该缸排气行程上止点前某一位置，ECU输出指令信号，接通该组喷油器电磁线圈电路，该组喷油器开始喷油。
（二）异步喷油正时控制1.起动时异步喷油正时控制➢在同步喷油基础上，为改善发动机的起动性能，在增加一次异步喷油。
➢在起动开关处于接通状态时，ECU接受到第一个凸轮轴位置传感器信号（Ne信号）后，接收到第一个曲轴位置传感器信号（G信号）时，开始进行起动时的异步喷油。
2.加速时异步喷油正时控制➢为了改善加速性能，ECU根据节气门位置传感器中怠速信号从接通到断开时，增加依次固定量的喷油。
二、喷油量控制目的：使发动机在各种运行工况下，都能获得最佳的喷油量，以提高发动机的经济性和降低排放污染。
喷油量的控制是通过对喷油器喷油时间的控制来实现的。
1.起动时的同步喷油量控制➢在发动机转速低于规定值或点火开关接通位于STA（起动）档时：➢ECU根据水温确定基本喷油时间，再根据进气温度和蓄电池电压进行修正，得到起动时的喷油持续时间。

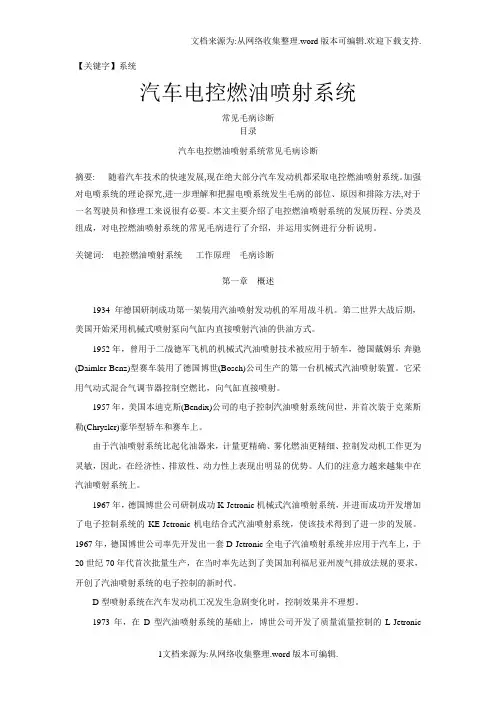

【关键字】系统汽车电控燃油喷射系统常见毛病诊断目录汽车电控燃油喷射系统常见毛病诊断摘要: 随着汽车技术的快速发展,现在绝大部分汽车发动机都采取电控燃油喷射系统。
加强对电喷系统的理论探究,进一步理解和把握电喷系统发生毛病的部位、原因和排除方法,对于一名驾驶员和修理工来说很有必要。
本文主要介绍了电控燃油喷射系统的发展历程、分类及组成，对电控燃油喷射系统的常见毛病进行了介绍，并运用实例进行分析说明。
关键词: 电控燃油喷射系统工作原理毛病诊断第一章概述1934年德国研制成功第一架装用汽油喷射发动机的军用战斗机。
第二世界大战后期，美国开始采用机械式喷射泵向气缸内直接喷射汽油的供油方式。
1952年，曾用于二战德军飞机的机械式汽油喷射技术被应用于轿车，德国戴姆乐-奔驰(Daimler-Benz)型赛车装用了德国博世(Bosch)公司生产的第一台机械式汽油喷射装置。
它采用气动式混合气调节器控制空燃比，向气缸直接喷射。
1957年，美国本迪克斯(Bendix)公司的电子控制汽油喷射系统问世，并首次装于克莱斯勒(Chrysler)豪华型轿车和赛车上。
由于汽油喷射系统比起化油器来，计量更精确、雾化燃油更精细、控制发动机工作更为灵敏，因此，在经济性、排放性、动力性上表现出明显的优势。
人们的注意力越来越集中在汽油喷射系统上。
1967年，德国博世公司研制成功K-Jetronic机械式汽油喷射系统，并进而成功开发增加了电子控制系统的KE-Jetronic机电结合式汽油喷射系统，使该技术得到了进一步的发展。
1967年，德国博世公司率先开发出一套D-Jetronic全电子汽油喷射系统并应用于汽车上，于20世纪70年代首次批量生产，在当时率先达到了美国加利福尼亚州废气排放法规的要求，开创了汽油喷射系统的电子控制的新时代。
D型喷射系统在汽车发动机工况发生急剧变化时，控制效果并不理想。
1973年，在D型汽油喷射系统的基础上，博世公司开发了质量流量控制的L-Jetronic型电控汽油喷射系统。
