电气设备复习题

电气技术专业复习题HSE安然办理常识一、填空题1、HSE是三个英文单词的缩写health，safety，environment的缩写，即〔健康、安然、环境〕。

2、健康是指人身体上没有疾病，在心理上、(精神上)保持一种完好的状态。

3、安然是指在〔劳动出产〕过程中，努力改善劳动条件、克服不安然因素，使劳动出产在包管劳动者健康、企业财富不受损掉、人民生命安然的前提下顺利进行。

4、环境是指与人类密切相关的、影响人类生活和〔出产活动〕的各种自然力量或作用的总和。

它不仅包罗各种自然因素的组合，还包罗人类与自然因素间彼此形成的生态关系的组合。

5、在HSE办理体系的十要素中〔带领承诺〕、方针目标和责任〞在十个要素中起核心和导向作用。

6、〔风险评价〕是依照现有的专业经验、评价尺度和准那么，对危害阐发成果作出判断的过程。

7、在进行危害评价时要考虑的三种状态是〔正常〕、异常、紧急。

8、HSE程序文件架构共分为两个层次：办理层文件和〔作业层〕文件。

9、HSE办理层文件包罗手册、〔程序文件〕、运行控制文件。

10、HSE作业层文件包罗〔作业指导书〕、记录、表格、陈述等。

11、〔HSE方针〕是企业对其在HSE办理方面的意向和原那么声明，是HSE办理体系的中心主题，有效实施办理体系，必需有正确的方针作指导。

12、HSE办理体系中所指的供应商是为〔业主〕供应原料与设备的个人、公司或合作者。

13、HSE办理体系评审是〔高层办理者〕对安然、环境与健康办理体系的适应性及其执行情况进行正式评审。

14、HSE办理体系变乱的定义是造成死亡、职业病、伤害、〔财富损掉〕或〔环境破坏〕的事件。

15、HSE办理体系中危害是可能造成人员伤害、〔职业病〕、财富损掉、环境破坏的根源或状态。

16、HSE办理体系中风险就是发生特定危害时间的可能性以及发生〔事件〕成果的严重性。

17、企业的HSE第一责任人是〔企业的最高办理者〕。

18、隐患评估分为：〔隐患自评〕、申报和复查、评估三个步调。

电气设备复习资料A卷一、填空题（每题3分，共15分）1、对电气主接线的基本要求，概括地说包括可靠性、灵活性和经济性三个方面。

2、导体的热量耗散有三种基本形式，即对流、辐射和导热。

3、直流输电系统运行方式分为双极接线、单级大地回线和单级金属回线三种方式。

4、电动机的自启动方式可以分为失压自启动、空载自启动和带负荷自启动三种形式。

5、有汇流母线的接线形式的基本环节是电源、母线和出线（馈线）。

二、单项选择题（每题2分，共20分）1．导体长期发热的稳定温升与下面所述的那个因素有关（C ）A．起始温升 B．起始温升和载流量C．载流量 D．以上结果均不是2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用下面所述的哪种备用方式（ A ）A．明备用 B．暗备用C．冷备用 D．与系统相连的主变兼作备用3．少油式断路器中油的用途是（ A ）。

A．作为灭弧介质 B．作为绝缘介质C．作为冷却介质 D．作为润滑介质4．工作接地是指（ B ）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施5、铝母线短路时的发热允许温度是（ C ）A．70℃ B．98℃ C．200℃ D．300℃三、名词解释（每题3分，共15分）1、一次设备和二次设备：答：直接生产、转换和输配电能的设备称为一次设备；对一次设备进行监察、测量、控制、保护、调节的辅助设备称为二次设备。

2、配电装置：答：按主接线图，由母线，开关设备，保护设备，测量电器和必要的辅助设备组建成接受和分配的装置，称为配电装置。

3、最小安全净距离：答：在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

四、简答题(每题5分，共20分）1、简述发热对导体和电器的不良影响。

答：（1）造成导体和电器机械强度的下降；（2）增加导体和电器连接处的接触电阻，使得温升增加，导致接触处松动或烧熔；（3）造成导体和电器绝缘性能的下降，加速老化，逐渐失去电气强度。

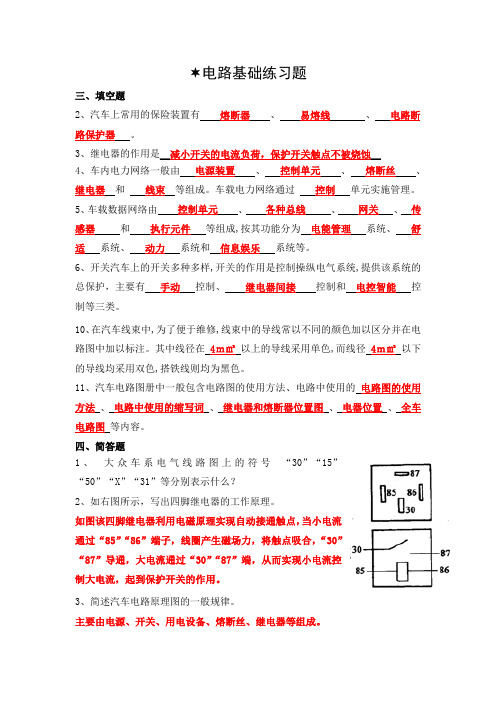

电路基础练习题三、填空题2、汽车上常用的保险装置有熔断器、易熔线、电路断路保护器。

3、继电器的作用是＿减小开关的电流负荷，保护开关触点不被烧蚀＿4、车内电力网络一般由电源装置、控制单元、熔断丝、继电器和线束等组成。

车载电力网络通过控制单元实施管理。

5、车载数据网络由控制单元、各种总线、网关、传感器和执行元件等组成,按其功能分为电能管理系统、舒适系统、动力系统和信息娱乐系统等。

6、开关汽车上的开关多种多样,开关的作用是控制操纵电气系统,提供该系统的总保护，主要有手动控制、继电器间接控制和电控智能控制等三类。

10、在汽车线束中,为了便于维修,线束中的导线常以不同的颜色加以区分并在电路图中加以标注。

其中线径在4ｍ㎡以上的导线采用单色,而线径4ｍ㎡以下的导线均采用双色,搭铁线则均为黑色。

11、汽车电路图册中一般包含电路图的使用方法、电路中使用的电路图的使用方法、电路中使用的缩写词、继电器和熔断器位置图、电器位置、全车电路图等内容。

四、简答题1、大众车系电气线路图上的符号“30”“15”“50”“X”“31”等分别表示什么？2、如右图所示，写出四脚继电器的工作原理。

如图该四脚继电器利用电磁原理实现自动接通触点，当小电流通过“85”“86”端子，线圈产生磁场力，将触点吸合，“30”“87”导通，大电流通过“30”“87”端，从而实现小电流控制大电流，起到保护开关的作用。

3、简述汽车电路原理图的一般规律。

主要由电源、开关、用电设备、熔断丝、继电器等组成。

4、如何读汽车电子控制系统的电路图？1、先看全图2、分析各系统的工作过程、相互间的联系3、通过对典型电路的分析，起到触类旁通的作用电源系统练习题二、选择题10、铅蓄电池电解液相对密度一般为（）。

A、1.24~1.31；B、1.34~1.84；C、1.00~1.2016、蓄电池额定容量与有关。

A．单格数 B．电解液数量 C．单格内极板片数 D．温度23、蓄电池在初充电过程中，第一阶段的充电电流应选取其额定容量的。

电气设备及主系统判断复习题+参考答案一、判断题（共100题，每题1分，共100分）1、加速电气设备绝缘老化的主要原因是使用时温度过高。

（）A、正确B、错误正确答案：A2、单元制接线是指发电机出口不设母线，发电机直接与主变压器相接升压后送入系统。

（）A、正确B、错误正确答案：A3、高土壤电阻率地区，R，不得大于30Ω，且接触电压和跨步电压在允许值内。

（）A、正确B、错误正确答案：B4、互感器的准确度级不是唯一的。

（）A、正确B、错误正确答案：A5、I类负荷中的厂用电动机必须保证能够自启动。

（A、正确B、错误正确答案：A6、除另有规定外，由发电厂、变电所区域内引出的铁路轨道不需要接地。

（）A、正确B、错误正确答案：A7、接地装置的电阻愈小，通过人体的电流就愈小。

（A、正确B、错误正确答案：A8、多匝式电流互感器具有比较高的准确度。

（）A、正确B、错误正确答案：A9、低压断路器是二次设备。

（）A、正确B、错误正确答案：B10、热备用的特点是断路器一经合闸，电路即接通转为“运行状态”。

（）A、正确B、错误正确答案：A11、半高型配电装置占地面积比普通中型减少30%。

（）A、正确B、错误正确答案：A12、电子与正离子间的复合称为间接复合。

（）A、正确B、错误正确答案：B13、非限流型熔断器在短路电流达到Ish之后，熔体才熔断，所以熔断器开断电流应按Inbr≥Ish校验。

（）A、正确B、错误正确答案：A14、在中性点接地的三相四线制380/220V电网中，采用保护接零是防止触电事故的有效措施。

（）A、正确B、错误正确答案：A15、导体接触面处有镀锡的可靠覆盖层时，正常最高允许温度可提高到85℃。

（）A、正确B、错误正确答案：A16、电气设备在早期故障期的故障率最高。

（）A、正确B、错误正确答案：B17、接地装置与电源中性点之间的电位差，称为接地装置的对地电压。

（)A、正确B、错误正确答案：B18、大约经过（3～4）T，的时间，导体从起始温升za增长到稳定温升rw。

电气安全技术考试复习题（附答案）一、选择题1. 以下哪项不是电气安全的基本原则？A. 防止直接接触B. 防止间接接触C. 防止电弧故障D. 定期检查答案：D2. 以下哪种情况不属于电气火灾隐患？A. 电线老化B. 设备过载C. 电气设备缺乏维护D. 室内温度过低答案：D3. 以下哪种设备不属于保护零线？A. 漏电保护器B. 接地线C. 绝缘电阻表D. 零线答案：C4. 以下哪种操作不属于日常电气设备维护？A. 检查电线是否破损B. 检查设备是否过载C. 清洁设备外观D. 更改设备参数答案：D5. 以下哪种情况不属于电气触电事故？A. 人体直接接触带电体B. 人体接触带电体的导体C. 人体接触带电体的绝缘体D. 人体接触带电体的接地体答案：C6. 以下哪种设备不属于配电系统？A. 断路器B. 接触器C. 变压器D. 电动机答案：D7. 以下哪种情况不属于电气短路事故？A. 电线老化导致短路B. 设备内部故障导致短路C. 过载导致短路D. 人为破坏导致短路答案：D8. 以下哪种设备不属于控制系统？A. 控制器B. 执行器C. 传感器D. 电源答案：D9. 以下哪种情况不属于电气火灾事故？A. 电线老化导致火灾B. 设备过载导致火灾C. 电气设备缺乏维护导致火灾D. 室内温度过高导致火灾答案：D10. 以下哪种设备不属于测量设备？A. 电压表B. 电流表C. 绝缘电阻表D. 温度计答案：D二、判断题1. 电气设备应按照“停电作业”原则进行操作。

（）答案：×（应按照“停电作业”原则进行操作。

）2. 电气设备的安全性能与其绝缘性能无关。

（）答案：×（电气设备的安全性能与其绝缘性能有关。

）3. 漏电保护器可以完全防止电气触电事故。

（）答案：×（漏电保护器不能完全防止电气触电事故，但可以降低触电事故的风险。

）4. 接地线应尽量缩短，以减小接地电阻。

（）答案：√5. 电气设备在运行过程中，不允许进行维修和保养。

复习题（一）一、填空题：2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。

8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

1、电器按动作性质分为手动和自动电器。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。

二、选择题4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。

A. 按钮B. 交流接触器C. 主令控制器D. 断路器6、接触器是一种自动控制电器，其作用是：（ C ）（C）频繁的接通或断开电路，且具有一定的保护功能。

7、熔断器在电路中的作用是:（B）短路保护和严重过载保护11. 下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是 C. 低压断路器13. 在控制线路中，速度继电器所起到的作用是D. 速度检测14.断电延时型时间继电器，它的延时触点为（C）瞬时闭合延时断开的动合触点。

15．三相异步电动机反接制动时，采用对称电阻接法，可以限制制动转矩的同时，也限制(A)制动电流三．判断题1.只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

(Χ )2.在反接制动的控制线路中，必须采用时间为变化参量进行控制。

电气设备补充单选题1、高压开关柜的五防连锁功能常采用断路器、隔离开关、（）之间的强制性机械闭锁方式或电磁锁方式实现。

A. 接地开关B. 柜门C. 接地开关与柜门2、触头间介质击穿电压是指使触头间（）电弧的最小电压。

A. 产生B. 维持C. 熄灭3、 RN1系列熔断器熔管的陶瓷芯上（）。

A. 只绕有工作熔体B. 只绕有指示熔体C. 同时绕有工作熔体和指示熔体4、电磁操动机构的优点之一是（）。

A. 对合闸电源要求不高B. 加工工艺要求不高C. 机构耗材少5、电容器三相间的容量应平衡，其误差不应超过一相总容量的（）。

A. 2%B. 5%C. 10%6、环网柜高压母线的截面要根据（）选择。

A. 本配电所负荷电流B. 环网穿越电流C. 本配电所负荷电流与环网穿越电流之和7、 GW5-35系列隔离开关为（）结构。

A. 单柱式B. 双柱式C. 三柱式8、对断路器的正常维护包括（）等。

A. 对操动机构的检修B. 对控制回路的检查C. 对不带电部分的定期清扫A. 对操动机构的检修9、 LW6-500代表户外500KV的（）。

A. 六氟化硫断路器B. 真空断路器C. 油断路器10、为了避免电弧与熔管直接接触而烧毁熔管，跌落式高压熔断器熔管内设有（）。

A. 陶瓷芯B. 消弧管C. 吹弧喷口11、目前使用的某些SF6断路器的检修年限可长达（）年以上。

A. 20B. 30C. 5012、 GW5-35/1000表示（）。

A. 35KV户内隔离开关B. 35KV户外隔离开关C. 35KV户内断路器13、相与地之间通过金属导体、电弧或其他较小阻抗连接而形成的短路称为（）。

A. 单相短路B. 两相短路C. 三相短路14、对于无人值班的变电站，通常每月巡视检查次数不得少于（）次。

A. 1B. 2C. 315、 GW4-35系列隔离开关的操作特点是（）。

A. 只能单极操作B. 只能三极联动操作C. 既可单极操作也可三极联动操作16、 FN3-10R/400型负荷开关分闸时，（）。

低压电器一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。

（P1）3、电力拖动的控制方法有。

1、低压电器按它在电气线路中的作用和所处的地位分为。

（P3）2、熔断器主体是用制成的熔体，在被保护电路中。

（P3）3、熔断器对轻度过载反应迟钝，一般只能做保护用。

（P4）4、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。

（P10）5、接触器是一种用来的电器，一般情况下其控制对象为电动机。

也可用于其他负载。

6、接触器按主触点通过的电流种类可分为两种。

（P17）7、交流接触器主要有等部分组成。

（P17）8、交流接触器的触点按用途可分为两种。

（P18）9、交流接触器的辅助触点有成对组成。

（P18）10、交流接触器的电磁系统用来操纵触电的，它有等三部分组成。

（P18）11直流接触器一般采用方式灭弧。

（P22）12、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。

（P24）13、继电器一般由三个基本部分组成。

（P24）14、电流继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。

分为两种。

（P25）15、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。

分为两种。

（P26）17、时间继电器是从得到输入信号起，需经过的继电器。

它的种类有等几种。

（P29）18、空气阻尼式继电器有、两种。

19、热继电器是一种利用来切断电路的保护电器。

（P34）二、是非题1、熔断器对略大于负载额定电流的保护是十分可靠的。

（）（P4）2、直流接触器采用磁吹灭弧。

接线时应注意电流的方向，否则电弧将因反向移动而进不了灭弧罩内。

（）（P22）三、选择题1、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器型号可选型。

a、JR16-20/3Db、JR0-20/3c、JR10-10/3 d 、JR16-40/3 （P36、37）2、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器的热原件的额定电流应选。

复习题7一、名词解释：1.绝缘：绝缘是电气设备结构中的重要组成部分，其作用是把电位不等的导体分开，使其保持各自的电位，没有电气连接。

P3.2.碰撞游离：在电场的作用下，电子被加速获得动能，如果其动能大于气体质点的游离能，在和气体质点发生碰撞时，就可能使气体质点游离分裂成正离子和电子。

这种游离称为碰撞游离。

P5.3.非自持放电：需要依靠外界游离因素支持的放电成为非自持放电。

P9.4.自持放电：只依靠电场就能维持下去的放电称为自持放电。

P9.5.热游离：因气体分子热运动引起的游离称为热游离。

P6.6.表面游离：放在气体中的金属电极表面游离出自由电子的现象称为表面游离。

P6.7.强场发射：在阴极附近加上很强的外电场，其强度达106V/cm,将电子从阴极表面拉出来，称为冷发射或强场发射。

P6.8.光电效应：金属表面受到光的照射发生表面游离的现象。

P6.9.热电子发射:将金属电极加热到很高的温度，可使其中的电子获得巨大的能量，溢出金属的现象。

P7.10.汤逊理论：当外施电压足够高时，电子从阴极表面发出向阳极运动，由于碰撞游离形成电子崩，由碰撞游离产生的新的正离子在电场作用下向阴极运动，并撞击阴极，从而阴极表面释放出有效电子，以弥补电子崩进入阳极的电子，放电过程达到自持放电。

这种均匀电场气隙的放电理论称为汤逊理论。

P9.11.流柱：正负离子的混合通道称为流注。

P11.12.电晕放电：在大曲率电极附近很薄的一层空气中将具备放电条件，放电局限于在大曲率电极很小范围内，而整个间隙未击穿，这种放电称为电晕放电。

P1213.极性效应：在不均匀电场中，间隙上所加电压不足以导致击穿时，在大曲率电极附近，电场最强，就可能发生游离，形成电晕放电。

在起晕电极附近.聚集的空间电荷将对放电过程造成影响，称为极性效应。

P1414.先导：具有热游离过程，不断伸长的通道称为先导。

P1515.自持放电的主要因素：流注理论认为电子的碰撞和空间光游离是自持放电的主要因素。

电源系1.汽车电气设备的特点是：、、、负极搭铁。

2.根据加工工艺不同，汽车用蓄电池可以分为普通型、和。

3.蓄电池充电原理的化学反响方程式。

4.蓄电池充电方法有、和脉冲快速充电法。

5.交流发电机的定子的作用：、转子的作用：。

6.蓄电池常见的内部故障有，，，极板活性物质脱落和极板拱曲。

7.交流发电机的输出特性是指发电机一定时与之间的关系。

8.蓄电池一般由、、、壳体、联条、加液孔盖、极桩等组成。

9.6-QA-60表示蓄电池有，额定电压为，额定容量为。

10.蓄电池的充电种类有、和。

11.铅蓄电池的容量分为和。

12.汽车交流发电机主要由和两大局部组成。

13.交流发电机按定子绕组间的连接方式可以分为和星形连接。

14.蓄电池充电终了的标志是15.蓄电池放电终了的标志是16.发电机有三个连接端子，分别为，励磁绕组端子和。

17.发电机中，元件板上安装的二极管为，其中心引线为二极管的极。

18.交流发电机的输出特性是指发电机一定时与之间的关系。

19.交流发电机的外特性是。

起动系1.起动机是由、和三局部组成。

2.起动机是由、和三局部组成。

点火系1.在同一转速下，随着发动机负荷的增大，最正确点火提早角将。

2.传统点火系主要由蓄电池、电流表、点火开关、、、和火花塞组成。

3.火花塞放电可分为和两个阶段。

照明仪表1.前照灯用于行车时道路照明，分为和近光灯两种。

辅助电器1、汽车空调系统一般由、、和系统四大局部组成。

2、制冷系统由压缩机、、、、、、等组成。

3、摄氏温度〔ºC〕=华氏温度〔ºF〕4、一般压缩机常见的故障有、、和。

5、汽车空调系统中使用的一般称为冷冻机油，它主要、、、。

6、轿车和小型客车经常利用作为热源。

7、汽车空调的通风方法有两种，即和。

8、一般在维修汽车空调制冷系统时，常用的检漏的方法有四种，他们是、、、。

9.具有发动机怠速过低时，自动切断压缩机电磁离合器电源的功能。

三、选择题电源系1、蓄电池在放电过程中，其电解液密度是〔〕。
