机电工业职业学校2013—2014学年第一学期期末试卷班级：12级汽修专业姓名：考试科目：汽车电气设备构造与维修得分：一、填空题：（每空1分，共20分）1、起动型铅蓄电池由极板、隔板、电解液、外壳、联条与极桩等组成。
2、铅蓄电池的充电可分为初充电、补充充电和快速脉冲充电三种方式。
3、硅整流发电机主要由转子、定子、整流器、前后端盖、风扇及皮带轮、电刷及电刷架等六个部分组成。
4、汽车电压调节器可分为触点式和电子式两类，触点式又有双极式和单极式之分，电子式又分为晶体管式和集成电路式两种。
5、汽车起动系统主要由蓄电池、起动机、点火开关和启动电路等组成。
二、选择题：（每题2分，共20分）1、普通型蓄电池正极板的活性物质主要是 A 。
A、二氧化铅B、氧化铅C、海绵状铅D、硫酸E、前述全部是2、铅蓄电池放电时，端电压逐渐 C 。
A、上升B、平衡状态C、下降3、交流发电机中装在元件板上的二极管 C 。
A、是正极管B、是负极管C、即可以是正极管也可以是负极管4、交流发电机所采用的励磁方法是 B 。
A、自励B、他励C、先他励，后自励5、交流发电机转子作用是 A 。
A、产生磁场B、发出三相交流电动势C、变交流为直流6、发电机调节器是通过调整 B 来调整发电机电压的。
A、发电机的转速B、发电机的激磁电流C、发电机的输出电流7、交流发电机转子上两集电环之间应 B 。
A、绝缘B、相互导通且有一定的电阻值C、相互导通且电阻值为零8、发电机如果出现电压过高，则出现故障可能最大的是 C 。
A、发电机本身B、蓄电池C、调节器9、发电机拆装过程中，电刷的拆装顺序应 B 。
A、后拆后装B、先拆后装C、先拆先装10、减速起动机中的减速机构安装在 A 之间。
A、飞轮和驱动齿轮B、换向器和电枢轴C、电枢轴和驱动齿轮三、判断题（每题1分，共10分）（√）1、蓄电池在充电的过程中电解液的密度会逐渐升高。
（×）2、为了防止冬天结冰，蓄电池电解液的密度越高越好。

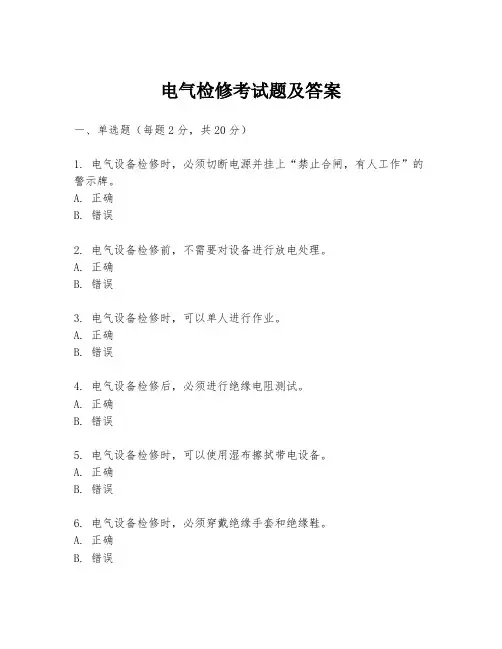

电气检修考试题及答案一、单选题（每题2分，共20分）1. 电气设备检修时，必须切断电源并挂上“禁止合闸，有人工作”的警示牌。
A. 正确B. 错误2. 电气设备检修前，不需要对设备进行放电处理。
A. 正确B. 错误3. 电气设备检修时，可以单人进行作业。
A. 正确B. 错误4. 电气设备检修后，必须进行绝缘电阻测试。
A. 正确B. 错误5. 电气设备检修时，可以使用湿布擦拭带电设备。
A. 正确B. 错误6. 电气设备检修时，必须穿戴绝缘手套和绝缘鞋。
A. 正确B. 错误7. 电气设备检修后，不需要进行耐压试验。
A. 正确B. 错误8. 电气设备检修时，可以使用铜线代替保险丝。
A. 正确B. 错误9. 电气设备检修时，必须使用合格的绝缘工具。
A. 正确B. 错误10. 电气设备检修后，可以直接投入使用，不需要进行试运行。
A. 正确B. 错误答案：1. A2. B3. B4. A5. B6. A7. B8. B9. A10. B二、多选题（每题3分，共15分）1. 电气设备检修时，以下哪些措施是必要的？A. 切断电源B. 挂警示牌C. 使用湿布擦拭设备D. 穿戴绝缘手套和绝缘鞋2. 电气设备检修后，以下哪些测试是必须进行的？A. 绝缘电阻测试B. 耐压试验C. 外观检查D. 功能测试3. 电气设备检修时，以下哪些行为是禁止的？A. 单人作业B. 使用铜线代替保险丝C. 未放电就进行作业D. 使用不合格的绝缘工具4. 电气设备检修后，以下哪些步骤是必要的？A. 试运行B. 外观检查C. 功能测试D. 直接投入使用5. 电气设备检修时，以下哪些安全措施是必须遵守的？A. 切断电源B. 放电处理C. 使用湿布擦拭带电设备D. 穿戴绝缘手套和绝缘鞋答案：1. A, B, D2. A, B, C, D3. A, B, C, D4. A, B, C5. A, B, D三、判断题（每题2分，共10分）1. 电气设备检修时，可以不切断电源进行作业。
汽车电气设备与维修》期末考试试题及答案《汽车电气设备与维修》期末考试试题班别__________ 学号___________ 姓名____________ 分数____________一．填空题（20分）1、汽车电气设备的基本特点是________、________、_______、________。
2、普通蓄电池的电解液是___________。
3、发电机定子的作用是__________，转子的作用是_________。
4、点火系统中点火线圈的作用是__________。
5、在电路图中“30”为_________，“31”为_________。
二．选择题（40分）1.下列哪一个原因可造成蓄电池极板硫化（）。
A、蓄电池顶部不清洁B、电解液液面过高C、长期充电不足D、蓄电池内部短路2.交流发电机所采用的励磁方法是（）。
A、自励B、他励C、先他励后自励D、先自励后他励3.起动机的励磁绕组安装在（）上。
Ａ、转子Ｂ、定子Ｃ、电枢４．引起起动机空转的原因之一是（）。
A、单向离合器打滑B、蓄电池亏电C、电刷过短5．下列哪个部件不是次级电路的组成部分的（）A、火花塞B、分电器盖C、分火头D、信号发生器6．传统点火系高压电路的常见工作电压为（）A、5VB、12VC、10KV~30KVD、70KV7.夜间行车接通前照灯的近光灯时，小灯（）A、一定亮B、一定不亮C、可亮可不亮8.耗能小、发光强度高、使用寿命长且无灯丝的汽车前照灯是（）Ａ、封闭式前照灯Ｂ、投射式前照灯Ｃ、白炽灯Ｄ、疝气灯9、如果有一个转向灯泡坏了，那么其他几个（）A、不变B、变慢C、变快D、不闪烁10、用试灯测电动车窗的电路，开关在“上升”位置时，灯亮。
在“下降”位置时，灯不亮，这表明（）。
A、搭铁故障B、电机故障C、电源短路D、开关或开关之间的线路不正常三、判断题（20分）1、对汽车用蓄电池的基本要求容量大、内阻小，以保证具有足够的起动能力。
（）2、为了防止冬季结冰，蓄电池电解液的密度越高越好。
电气设备期末考试题及答案一、选择题（每题2分，共20分）1. 电气设备中，下列哪个不是基本的电气元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 交流电的频率是指：A. 电压的峰值B. 电流的峰值C. 电压和电流的频率D. 电压和电流的相位差答案：C3. 以下哪个是电力系统中常见的故障类型？A. 过载B. 短路C. 断路D. 所有选项都是答案：D4. 电气设备的接地是指：A. 将设备与电源连接B. 将设备与大地连接C. 将设备与负载连接D. 将设备与控制面板连接答案：B5. 电气设备中的保护装置主要用于：A. 提高设备效率B. 降低设备成本C. 保护设备和人员安全D. 增加设备使用寿命答案：C6. 以下哪个不是电气设备的绝缘材料？A. 橡胶B. 塑料C. 玻璃D. 铁答案：D7. 电气设备中的过载保护通常采用：A. 断路器B. 熔断器C. 继电器D. 接触器答案：B8. 电气设备中的三相电是指：A. 三个独立的单相电源B. 三个相位相差120度的电源C. 三个电压相同的电源D. 三个电流相同的电源答案：B9. 电气设备中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A10. 电气设备中的谐波是指：A. 正弦波B. 非正弦波C. 直流波D. 脉冲波答案：B二、填空题（每空2分，共20分）1. 电气设备中，电流的单位是________。
答案：安培2. 电气设备中，电压的单位是________。
答案：伏特3. 电气设备中，电阻的单位是________。
答案：欧姆4. 电气设备中，功率的单位是________。
答案：瓦特5. 电气设备中，电能的单位是________。
答案：焦耳6. 三相交流电的功率计算公式是________。
答案：P = √3 * U * I * cosφ7. 电气设备中，过电压保护通常采用________。
维修电工试题含答案一、判断题（共100题，每题1分，共100分）1.输出量对输入量（控制作用）有着直接影响的系统，就叫开环控制系统（或非反馈系统)。
()A、正确B、错误正确答案：B2."在爆炸性气体环境1区、2区内，自动开关延时过电流脱扣器的整定电流为A、正确B、错误正确答案：A3."常用的接地摇表有国产ZC-8型、ZC-29型、ZC-34A型等，它们的基本原A、正确B、错误正确答案：A4.变压器是根据电磁感应原理制成的。
A、正确B、错误正确答案：A5.自动低压断路器的瞬时脱扣器在线路上是过载保护。
A、正确B、错误正确答案：B6.热稳定电流是指互感器在1s内承受短路电流的热作用而无损伤的一次电流有效值。
A、正确B、错误正确答案：A7.试电笔能分辨出交流电和直流电。
A、正确B、错误正确答案：B8.三相异步电动机的定子绕组，无论是单层还是双层，其节距都必须是整数。
A、正确B、错误正确答案：A9.绕线转子异步电动机在转子回路中串人频敏变阻器进行启动，频敏变阻器的特点是其电阻值随着转速的上升而自动的平滑的减小，使电动机能平稳的启动。
()A、正确B、错误正确答案：A10.分析功率放大器时常采用图解法，而不用微变等效电路。
这主要是因为电路工作在大信号状态，工作点的变化范围大，非线性失真较严重。
()A、正确B、错误正确答案：A11.弧焊变压器是一种特殊的降压变压器，空载时输出电压约30V，在有负载时，输出电压约60-70V。
()A、正确B、错误正确答案：B12.从空载到满载，变压器的磁滞损耗和涡流损耗是基本不变的。
()A、正确B、错误正确答案：A13.三相异步电动机按其结构可分为笼型、绕线型和电磁型。
A、正确B、错误正确答案：B14.桥式起重机中小车和大车电机为三相笼型异步电动机。
()A、正确B、错误正确答案：B15.多速异步电动机的结构和一般异步电动机相似，不同的是定子绕组的接线，试车前一定要检查接线是否正确A、正确B、错误正确答案：A16.根据直流电机的电枢反应结果，应使主磁极与换向极的交替排列关系为逆着电机旋转方向。
维修电工考试试题a卷及答案一、选择题1. 在进行电气维修作业时，下列哪种操作是不正确的？A. 直接接触无法确定是否带电的设备B. 具备带电操作的资格和经验C. 使用绝缘工具进行带电维修D. 在确认设备带电后进行维修2. 如果电工在工作过程中发现电缆破损，应该怎样处理？A. 直接用胶布修复B. 进行标记，向上级汇报并请专业人员进行维修C. 忽略不计，直接进行维修操作D. 进行简单的绝缘处理即可3. 下面哪个工具不适合进行电器排损的操作？A. 电压表B. 电流表C. 电焊机D. 绝缘测量仪4. 电气维修中，电气元件的更换是一项常见的操作，下列哪个原则是错误的？A. 搭配型号和规格的元件进行更换B. 确认设备处于停电状态C. 保留旧元件在备件箱存放备用D. 注意元件的安装方向与极性5. 在维修电气设备时，下列哪个情况应该首先排除？A. 电源是否正常B. 设备的调节是否出错C. 设备的接线是否松动D. 电气保护装置是否触发二、判断题1. 对于维修电工而言，认真查看设备的操作手册是非常重要的。
(正确/错误)2. 在进行带电操作时，可以使用双手接触设备以提高工作效率。
(正确/错误)3. 维修电工需要具备对电压、电流等电气参数进行测量和判断的能力。
(正确/错误)4. 在进行电气设备的更换时，可以选择任意型号和规格的元件。
(正确/错误)5. 在维修电气设备前，先确保设备已经断电，并使用绝缘工具进行带电维修。
(正确/错误)三、简答题1. 请简述电气保护装置的作用及其在维修中的重要性。
2. 电器设备排损是维修电工的一项基本操作，请简要说明电器排损的目的和具体步骤。
四、综合题某工业企业的生产线上有一台电动机出现故障，情况描述如下：电动机无法正常启动，但是电源正常，触发器也没有被触发。
请根据给定的情况，结合你的专业知识，回答以下问题：1. 故障可能的原因是什么？请列举至少三个可能的原因，并给出推断依据。
2. 维修电工在进行故障排除时应该按照什么步骤进行？3. 如果发现问题是由于电动机本身内部故障引起的，维修电工应该采取什么措施？答案：一、选择题1. A2. B3. C4. C5. A二、判断题1. 正确2. 错误3. 正确4. 错误5. 错误三、简答题1. 电气保护装置的作用是在电气设备出现故障或异常情况时，及时切断电源，保护设备和人员的安全。

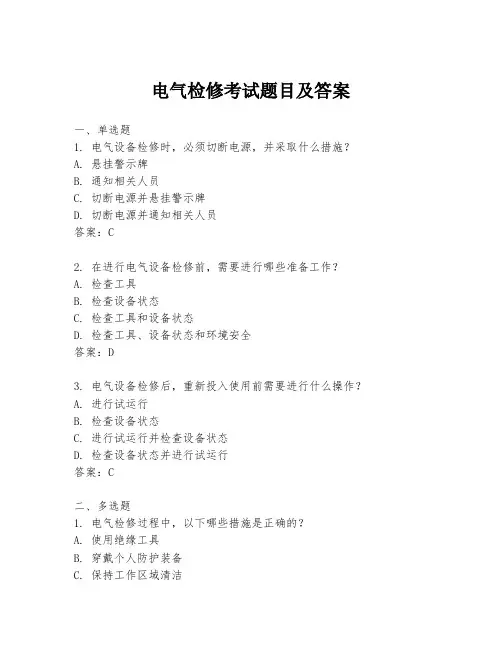

电气检修考试题目及答案一、单选题1. 电气设备检修时，必须切断电源，并采取什么措施？A. 悬挂警示牌B. 通知相关人员C. 切断电源并悬挂警示牌D. 切断电源并通知相关人员答案：C2. 在进行电气设备检修前，需要进行哪些准备工作？A. 检查工具B. 检查设备状态C. 检查工具和设备状态D. 检查工具、设备状态和环境安全答案：D3. 电气设备检修后，重新投入使用前需要进行什么操作？A. 进行试运行B. 检查设备状态C. 进行试运行并检查设备状态D. 检查设备状态并进行试运行答案：C二、多选题1. 电气检修过程中，以下哪些措施是正确的？A. 使用绝缘工具B. 穿戴个人防护装备C. 保持工作区域清洁D. 确保所有电源已切断答案：ABCD2. 电气设备检修完成后，需要进行哪些检查？A. 检查所有连接是否牢固B. 检查设备是否有漏电现象C. 检查设备是否能够正常启动D. 检查设备运行是否平稳答案：ABCD三、判断题1. 电气设备检修时，可以不切断电源直接进行检修。
（错误）2. 电气设备检修后，可以直接投入使用，无需进行任何检查。
（错误）3. 电气设备检修过程中，应避免使用任何金属工具，以防触电。
（正确）四、简答题1. 简述电气设备检修过程中的安全注意事项。
答案：电气设备检修过程中的安全注意事项包括但不限于：确保所有电源已切断，使用绝缘工具，穿戴个人防护装备，保持工作区域清洁，检修前后进行设备状态检查，检修完成后进行试运行并检查设备状态。
2. 描述电气设备检修后重新投入使用的步骤。
答案：电气设备检修后重新投入使用的步骤包括：进行试运行，检查设备状态，确保所有连接牢固，检查设备是否有漏电现象，确认设备能够正常启动且运行平稳。
结束语：通过以上题目及答案的学习和理解，希望大家能够掌握电气检修的基本操作流程和安全注意事项，确保在实际操作中能够安全、高效地完成检修任务。
20-21-1 19级《汽车电气设备构造与维修》期末试卷19级《汽车电气设备构造与维修》试卷本卷适用班级：19汽修51、52、53班级考试形式：闭卷考试时间：45分钟班级_______________ 姓名_______________ 学号______________一、单选题（每题1分，共40分）基本信息：[矩阵文本题] *1. 汽车电源系统包括蓄电池、（）、电压调节装置等。
（）。
[单选题] *A、起动机B、发电机(正确答案)C、电动刮水器D、电动门窗2. 交流发电机产生磁场的装置是（）。
[单选题] *A、定子B、转子(正确答案)C、电枢D、整流器3. 当发动机起动不着火时，下列说法哪个是错错误的（）。
[单选题] *A、可能是蓄电池容量低B、可能是无高压电C、可能是不来油D、可能是发电机有故障(正确答案)4. 小型乘用车的电气设备额定电压为（）V。
[单选题] *A、12(正确答案)B、6C、24D、485. 蓄电池与发电机两者在汽车上的连接方法是（）。
[单选题] *A、串联连接B、并联连接(正确答案)C、各自独立D、以上都不对6. （）是指在充电过程中，充电电流保持不变的充电方法。
[单选题] *A、恒压充电B、初充电C、脉冲快速充电D、恒流充电(正确答案)7. （）的功用是产生感应电动势。
[单选题] *A、定子(正确答案)B、转子C、整流器D、电刷8. 常见的单向离合器有（）、摩擦片式和弹簧式。
[单选题] *A、旋转式B、滚柱式(正确答案)C、刹车式D、电动势9. 点火系中附加电阻的作用为（）。
[单选题] *A、改善工作时的点火性能(正确答案)B、提高车速C、提高驾驶感受D、提高娱乐性10. 常见起动机驱动小齿轮与飞轮的接合是靠（）来完成的。
[单选题] *A、拨叉(正确答案)B、离合器C、轴承D、齿轮11. 汽车发动机常用的起动方式有（）起动和电力起动两种。
[单选题] *A、人力(正确答案)B、电力C、风力D、机械12. 以下关于电刷的描述不正确的是（）。
电气维修考试题及答案一、选择题（每题2分，共20分）1. 电气维修中，以下哪个工具不常用？A. 万用表B. 螺丝刀C. 钳子D. 锤子答案：D2. 以下哪个不是电气维修的安全操作？A. 断电操作B. 佩戴绝缘手套C. 使用湿手触摸电气设备D. 检查设备接地情况答案：C3. 电流的单位是什么？A. 伏特B. 安培C. 欧姆D. 瓦特答案：B4. 电阻的基本单位是？A. 欧姆B. 伏特C. 安培D. 瓦特答案：A5. 以下哪个不是电容器的参数？A. 电容值B. 耐压值C. 频率D. 温度系数答案：C6. 三相交流电的相位差是多少度？A. 30度B. 45度C. 60度D. 120度答案：D7. 以下哪个不是电动机的常见故障？A. 轴承损坏B. 绕组烧毁C. 电源线断裂D. 电压过高答案：D8. 电气控制柜的接地电阻应不大于多少欧姆？A. 4欧姆B. 10欧姆C. 20欧姆D. 30欧姆答案：B9. 以下哪个不是电缆的类型？A. 电力电缆B. 控制电缆C. 通讯电缆D. 光纤电缆答案：D10. 电气设备维修后，应进行什么测试？A. 外观检查B. 功能测试C. 绝缘电阻测试D. 所有以上答案：D二、判断题（每题1分，共10分）1. 电气维修时，可以同时使用多个不同型号的保险丝。
（错误）2. 维修电气设备前，必须进行断电操作。
（正确）3. 电气维修人员可以不佩戴安全帽和绝缘手套。
（错误）4. 电气设备在维修后不需要进行测试即可重新投入使用。
（错误）5. 所有电气设备的接地电阻都应小于10欧姆。
（错误）6. 电气维修人员在维修过程中可以忽视设备上的警告标签。
（错误）7. 电气设备在维修时，可以使用湿布擦拭。
（错误）8. 电气维修人员在维修过程中应随时注意设备的温度变化。
（正确）9. 电气维修人员在维修过程中可以不使用工具，直接用手操作。
（错误）10. 电气设备在维修后，应先进行外观检查，再进行功能测试。
（正确）三、简答题（每题5分，共30分）1. 请简述电气维修中的安全操作规程。
电气检修及安装考试试题附答案一、选择题（每题2分，共20分）1. 以下哪一项不是电工工具的基本要求？A. 绝缘性能好B. 耐磨损C. 抗干扰能力D. 抗冲击能力答案：C2. 以下哪种螺丝刀头不能用于拧紧电线接头？A. 十字螺丝刀B. 内六角螺丝刀C. 尖嘴钳D. 斜口钳答案：C3. 低压断路器在电路中的作用是？A. 控制电路的开关B. 保护电路C. 分配电能D. 测量电路参数答案：B4. 以下哪种情况会导致电气火灾？A. 电线老化B. 过载使用电器C. 电气设备绝缘性能好D. 定期检查电气设备答案：A、B5. 以下哪种电气元件用于控制电路？A. 电阻B. 电容C. 电感D. 接触器答案：D二、判断题（每题2分，共20分）1. 电线的截面积越大，其承载电流的能力越强。
（正确）2. 同一电路中，三相电流相等。
（错误）3. 绝缘电阻表用于测量电气设备的绝缘电阻。
（正确）4. 断路器在电路中只能起到控制电路的作用。
（错误）5. 电气设备安装时，应先安装动力设备，后安装控制设备。
（错误）三、简答题（每题10分，共30分）1. 简述电气设备安装的一般程序。
答案：电气设备安装的一般程序为：施工准备、设备检查、设备安装、线路敷设、设备调试、验收。
2. 简述电气设备检修的基本步骤。
答案：电气设备检修的基本步骤为：断电、检查、故障排除、维修、试运行、恢复送电。
3. 简述电线接头的制作工艺。
答案：电线接头的制作工艺为：剥皮、绝缘处理、压接、绝缘胶带包扎、固定。
四、案例分析题（每题20分，共40分）1. 案例一：某工厂一车间内，一台电动机在运行过程中突然发生故障，导致车间内部分设备停运。
作为电气检修工，你应该如何进行处理？答案：首先，切断故障设备的电源，确保安全。
然后，对故障设备进行检修，排除故障。
最后，对设备进行试运行，确保正常。
2. 案例二：某居民小区，一栋楼房内的照明电路出现故障，导致部分居民家中照明灯不亮。
作为电气检修工，你应该如何进行处理？答案：首先，检查照明电路的电源是否正常。
“常用设备电气安装、调试与检修”题库及答案一、填空题：1、根据工作电压的高低，电器可分为高压电器和低压电器；低压电器按用途分控制电器、保护电器和配电电器。
2、低压电器一般由两个基本部分组成。
一是感受部分，其功能是感受外界输入的信号，做出有规律的反应。
二是执行部分，其功能是根据指令执行电路的接通、切断等任务。
3、按低压电器的用途和所控制的对象分为低压配电电器和低压控制电器。
4、低压电器按控制作用分：执行电器、控制电器、主令电器、保护电器。
5、触点由主触点和辅助触点构成。
触点的接触形式有三种，即点接触、线接触和面接触。
6、刀开关在电路中的作用是：隔离电源；分断负载。
7、低压断路器又名自动空气开关或自动空气断路器，是一种重要的控制和保护电器，能自动切断故障电流并兼有控制和保护功能。
8、低压电器：通常是指交流1200V 及以下与直流1500V 及以下电路中起通断、控制、保护和调节作用的电气设备。
9、主令电器是用来接通和分断控制电路，以“命令”电动机及其它控制对象的的起动、停止或工作状态变换的一类电器。
常用的主令电器有按钮、行程开关、及各种照明开关等。
10、接触器工厂电气控制系统中一种重要的低压电器。
接触器有欠电压保护及零压保护功能，控制容量大，其控制对象主要是电动机，也可用于控制其他负载，如电路、电焊机等，可用于远距离操作和远距离控制。
11、交流接触器的触点由主触点和辅助触点构成。
12、接触器的图形符号及文字符号是：13、继电器是一种根据外界的电气量（电压、电流等）或非电气量（热、时间、转速、压力等）的变化来接通或断开控制电路的自动电器，主要用于电气控制、线路保护或信号转换。
常用的继电器有热继电器、时间继电器、中间继电器、电流继电器、电压继电器和速度继电器等。
14、热继电器是专门用来对连续运行的电动机进行过载及断相保护，以防止电动机过热而烧毁的保护电器。
15、熔断器是低压配电网络和电力拖动系统中主要用是短路保护的电器。
16、熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。
17、主令电器用来发布命令，以接通和分断控制电路的电器。
主令电器只能用于控制电路，不能用于通断主电路。
18、实现连续控制可以将起动按钮、停止按钮与接触器线圈串联，并在起动按钮两端并联接触器的常开辅助触点（自锁触点）。
19、凸轮控制器是一种大型手动控制电器，是起重机上重要的电气操作设备之一，用以直接操作与控制电动机的正反转、调速、起动与停止。
20、利用撞块和行程开关可以实现位置控制。
21、常用的控制电器有开关、继电器、电阻器、电磁铁、接触器等。
22、桥式起重机，俗称行车，适用于机械加工车间、仓库等场所作一般装卸和搬运对象的工作，是一般用途的起重机。
桥式起重机主要由桥架机构（大车和小车）和提升机构（主钩、副钩）组成。
23、起重电动机多采用绕线转子异步电动机，且采用转子电路串电阻的方法起动和调速。
24、桥式起重机的运动形式有：大车沿车间轨道的纵向移动，小车沿主梁的横向移动，提升机构的升降运动。
25、三相笼型异步电动机减压起动方法有：定子串电阻或电抗器减压起动、自耦变压器减压起动、Y－△减压起动、延边三角形减压起动等。
26、组合开关的电路符号：a）双极b）三极QSQS熔断器的电路符号：FU。
27、在起动设备中，漏电保护方式主要有零序电流保护和附加直流电源保护两种。
28、异步电动机主要由定子和转子两大部分组成。
29、变频器的功用是，将频率固定（电网频率为50Hz）的交流电，变换成频率连续可调（0~400Hz）的交流电。
30、30、常用的短路保护电器是熔断器和自动空气断路器。
二、判断题：1、螺旋式熔断器电源线应接在瓷底座的下接线座上，负载线应接在螺纹壳的上接线座上。
（√）2、低压熔断器是低压供配电系统和控制系统中最常用的安全保护电器，只能用于短路保护，不能用于过载保护。
（×）3、按下按钮时，其常闭触点先断开，常开触点后闭合，当松开按钮时在复位弹簧的作用下，其常开触点先断开，常闭触点后闭合。
（√）4、行程开关又叫限位开关或位置开关，其原理和按钮相同，只是靠机械运动部件的挡铁碰压行程开关而使其常开触点闭合，常闭触点断开，从而对控制电路发出接通、断开的转换命令。
行程开关主要用于控制生产机械的运动方向、行程的长短和限位保护。
（√）5、桥式起重机的运动形式有：大车沿车间轨道的纵向移动，小车沿主梁的横向移动，提升机构的升降运动。
（√）6、电气原理图是用国家统一规定的图形符号和文字符号，表示各个电器元件的连接关系和电气控制线路的工作原理的图形。
（√）7、电气控制系统图一般有三种：电气原理图；电气安装接线图；电器元件布置图。
（√）8、更换熔断器时，必须将电源断开，防止触电。
（√）9、热继电器是利用电流的热效应来推动机构使触点闭合或断开的保护电器，它用于电动机的过载保护和短路保护。
（×）10、桥式起重机一般选用三相笼型异步电动机拖动。
（×）11、转换开关属控制电器，电阻器属配电电器。
（×）12、三相交流电动机的绕组按槽内导体的槽数可分为单层绕组和双层绕组。
（√）13、隔离开关没有灭弧装置，可以用来切断带负荷的电路，还允许用以接通和切断小电流电路。
（×）14、接触器互锁就是接触器的常开辅助触头串接在另一只接触器线圈的电路中使得两只接触器不能同时动作。
（×）三、选择题：1、两只接触器不能同时得电动作，否则将造成电源短路。
因而必须设置（ B ）。
A、自锁电路B、互锁电路C、短路保护电路D、过载保护电路2、安装指示灯及光标按钮的颜色，其中红色的含义为（ B ）A、危险或报警B、危险或报警及“停止”或“断开”C、“停止”或“断开”3、异步电动机的调速分三大类，即，变极调速；变频调速；（ C ）。
A、变转差率调速B、转子串电阻调速C、改变定子电压调速4、异步电动机的制动方法有机械制动和（ B ）。
A、反接制动B、电气制动C、能耗制动5、常用机床主轴电动机不动作产生的原因是电源电压低、缺相、（ A ）。
A、线路无电压B、电动机绕组有故障C、电动机过载6、（ B ）装置，是保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
A、机械保护B、机械联锁C、机械闭锁7、三相异步电动机的起动方法较多，其中功率大于（ C ）以上的电动机采用Y-Δ降压起动。
A、300WB、4.5KWC、5.5KW8、常用机床主轴电动机不动作产生的原因是电源电压低、缺相、（ A ）。
A、线路无电压B、电动机绕组有故障C、电动机过载9、桥式起重机的运动形式有（ B ）。
A、两种B、三种C、四种10、辅助电路的电流比较小，一般不超过（ A ）。
A、5AB、10AC、15A11、检查电气控制线路的步骤是：1、核对接线；2、检查端子接线是否牢固；3、（ C ）；4通电试车与调整。
A、检查主电路B、检查辅助电路C、电阻测量法检查线路12、异步电动机的制动方法有机械制动和（ B ）。
A、反接制动B、电气制动C、能耗制动13、桥式起重机电力拖动系统由（ C ）台电动机组成。
A、1~2B、2~3C、3~514、电动机及其他器材的绝缘电阻必须在（ C ）。
A、10MΩ以上B、1MΩ以上C、0.5MΩ以上15、电动机带负载时转速过低故障可能原因是（ B ）。
A、电源开关接触不良B、电源电压过低或负载过大C、相线触及外壳四、问答题：1、简述热继电器与交流接触器的主要区别。
（4分）答：继电器：是一种根据电量（电流、电压）或非电量（时间、速度、温度、压力等）的变化自动接通和断开控制电路，以完成控制或保护任务的电器。
交流接触器是一种用来频繁接通和断开交、直流主电路及大容量控制电路的自动切换电器。
它具有低压释放保护功能，可进行频繁操作，实现远距离控制，是电力拖动自动控制线路中使用最广泛的电器元件。
继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作。
继电器用于切换小电流的控制电路，而接触器则用来控制大电流电路，因此，继电器触头容量较小（不大于5A），且无灭弧装置。
2、什么叫点动？什么叫自锁？什么叫互锁？（3分）答：点动控制是指按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
松开启动按钮SB后，接触器KM通过自身常开辅助触头而使线圈保持得电的作用叫做自锁。
当一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作，接触器间这种相互制约的作用叫接触器联锁（或互锁）。
实现联锁作用的常闭辅助触头称为联锁触头（或互锁触头），联锁符号用“▽”表示。
3、凸轮控制器和主令控制在使用上有何异同？（3分）答：相同点：触头数量较多，控制的回路较多；常用在大中型起重机设备的电气控制。
不同点：凸轮控制器触头容量大，能控制主电路和控制电路。
主令控制器触头容量小，只能在控制电路进行控制。
4、怎样分析识读机床的电气图？（4分）答：（1）分析阅读主电路；（2）分析阅读控制电路；（3）分析阅读照明辅助电路；（4)分析阅读联锁保护电路；（5）分析阅读特殊控制环节；（6）总体检查。
5、三相异步电动机的基本结构由哪几部分组成？（4分）答：三相异步电动机的结构：定子、转子和气隙构成。
异步电动机的定子由机座、定子铁心和定子绕组三部分组成。
异步电动机的转子由转子铁心、转子绕组及转轴等部件组成，它的作用是带动其它机械设备旋转。
异步电动机的分类：鼠笼式，绕线式五、问答、分析题：1、什么叫点动控制？试分析判断如图所示各控制电路能否实现点动控制？若不能，试分析原因，并加以改正。
（a）（b）（c）（d）（e）图：点动控制电路解：点动控制：按下按钮，电动机得电运转，松开按钮，电动机失电停转。
图（a）能正常工作。
先按SB1能实现点动控制，但是SB2多余，去掉。
图（b）不能正常工作。
KM不能串接在控制电路中。
图（c）不能正常工作。
SB应接成常开，KM不能串接在控制电路中。
图（d）不能正常工作。
会发生短路故障，KM不能与线圈并联。
图（e）能正常工作。
但是SB常闭、KM常开触头多余。
2. 如图所示自锁正转控制电路中，试分析指出有关错误及出现的现象，并加以改正。
图:自锁正转控制电路解：图（a）不能正常工作。
原因是自锁触点不能用自身动断辅助触点。
当按下起动按钮后，会出现时通时断现象。
应把图自锁触点换接常开辅助触点。
图（b）不能正常工作。
原因是不能串接KM常闭触点。
当按下起动按钮后，会出现时通时断现象。
应把KM常闭触点换成停止按钮联。
图（c）只能实现点动控制，不能连续工作。
其原因是SB1和SB2位置错误。
先按SB1，能实现点动控制，若先按下SB2，则不通电。
若要线路连续工作，应把图中SB1和SB2位置对换即可实现自锁正转控制。
3、分析如图所示电路，电动机正、反转控制线路常见故障现象。
