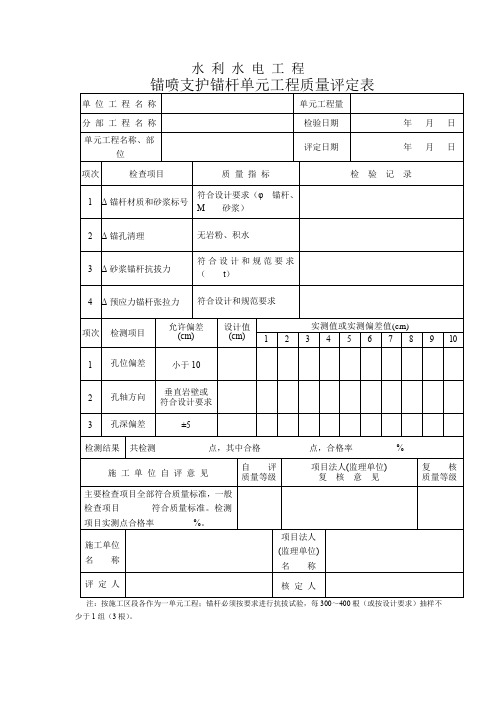

P3-12边坡锚固防护锚杆、锚索质量检验评定表所属建设项目：分项工程名称：分项工程编号：所属分部工程：所属单位工程：工程部位：填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。
3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。
4、“实测值或实测偏差值”列：能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。
《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。
5、“平均值、代表值”列：能计算代表值的项目必须填写代表值，其它填写平均值。
6、“合格判定”列：（1）关键项目的合格率应不低于95%，否则该检查项目为不合格。
（2）一般项目的合格率应不低于80%，否则该检查项目为不合格。
（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。
（4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。
7、边坡锚固防护外观质量应符合下列规定：（1）喷射混凝土应无突变、漏喷、脱落，空鼓、开裂的累计面积不得超过喷射面积的1.5%，且单个缺陷最大面积不大于0.02m2，开裂按裂缝长度乘以0.1m计算面积。
（2）锚索墩、框格梁、地梁、边梁、封锚等。
混凝土构件表面不应存在评定标准附录P所列限制缺陷。
（3）钢筋网、土工格栅及锚杆、锚索不得外露。
（4）框格梁不得与坡面脱空。
8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。
9、“质量保证资料”项：填写“真实、齐全”。
10、工程质量等级评定分为合格与不合格。

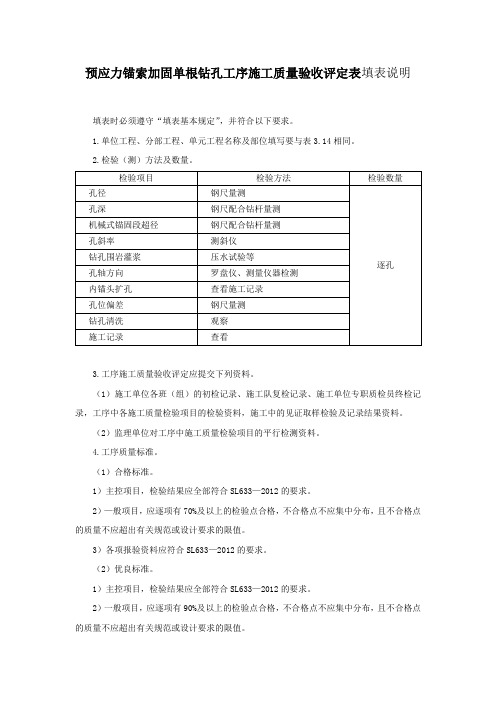

预应力锚索加固单根钻孔工序施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.单位工程、分部工程、单元工程名称及部位填写要与表3.14相同。
2.检验（测）方法及数量。
3.工序施工质量验收评定应提交下列资料。
（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
（2）监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准。
（1）合格标准。
1）主控项目，检验结果应全部符合SL633—2012的要求。
2）—般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。
3）各项报验资料应符合SL633—2012的要求。
（2）优良标准。
1）主控项目，检验结果应全部符合SL633—2012的要求。
2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。
3）各项报验资料应符合SL633—2012的要求。

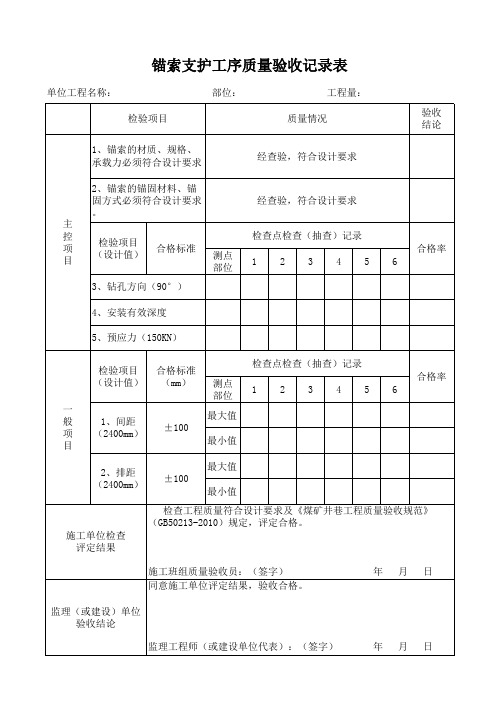

![[预应力锚索]锚索孔检验批质量验收记录表](https://img.taocdn.com/s1/m/32d2c7c67e192279168884868762caaedd33bab8.png)
凯里大风洞都力小学边坡治理工程预应力锚索预埋管道安装质量评定表承包商：合同编号： NO：单位工程名称或编码分部工程名称或编码单元工程名称或编码设计张拉力KN单元孔长M锚索编码孔管允许误差㎜测点位置测点偏差任意点左起弯点任意点中心点任意点右起弯点N1△x xN1' y N2 x N2' yN3△y xN3' yN4 xN4' y孔道管线型情况□合格□优良孔道管固定、管接头密封及畅通情况□合格□优良进出浆管规格质量、固定及畅通情况□合格□优良锚垫板与孔道垂直情况□合格□优良施工单位自检结果监理单位检查结果质量等级质量等级初检年月日监理工程师年月日复检年月日终检年月日注：1.允许误差及测量坐标值按设计规定2.N1～N4是指锚索体左端，N1'～N4'是指锚索体右端3.△x为横向，△y为竖向预应力锚索单元工程质量评定表承包商：合同编号：NO：单位工程名称或编码分部工程名称或编码单元工程名称或编码设计张拉力KN施工时段锚索编码锚索类型桩号高程序号项目质量标准检查结果1 编束、穿束钢绞线材质满足设计要求，有出厂材质证明及抽样检查的材质报告，外观检查无锈蚀、缺损；穿入管道内的锚索平顺不扭，进浆、排气管畅通，锚索结构物损坏，外露段保护良好；穿梭前，对锚索管道清孔，无杂物2 张拉张拉程序符合规定每级张拉力的伸长符合要求张拉升荷速率每分钟不超过设计应力值的1/103 预埋管段灌浆灌浆材料、浆比、强度等级符合设计要求出浆口压力0.1～0.2MPa，屏浆时间30min回浆比重大于进浆比重4 外锚头保护锚头二期混凝土符合设计图纸和技术要求5 其他施工单位自检结果监理单位检查结果质量等级质量等级初检年月日监理工程师年月日复检年月日终检年月日预应力锚索编束合格证承包商：合同编号：NO：锚索编号设计张拉力KN施工部位施工时段钢绞线级别规格下料长度下料时间钢绞线盘号去皮、清洗、除锈情况：止浆环材料及直径耐压封填灌（回）浆管管材及直径耐压长度隔离架材料及直径锚固段间距张拉段间距隔离架与索体邦扎情况：波纹管材料直径长度导向帽直径长度安装索体锚固段长张拉长度索体总长外观检查施工依据施工单位验收意见监理单位验收意见初检年月日监理工程师年月日复检年月日终检年月日凯里大风洞都力小学边坡治理工程预应力锚索准灌证承包商施工部位锚孔编码锚索类型设计吨位设计孔深设计浆液标号水灰比水泥外加剂品种外加剂掺量施工依据申请灌浆时间承包商年月日监理工程师年月日预应力锚索张拉许可证承包商施工部位锚索编号锚索类型设计吨位设计孔深内锚段长度张拉段长度注浆体设计标号注浆体龄期混凝土设计标号混凝土报告强度（7天/28天）张拉设备率定时间备注施工依据申请张拉开始时间：承包商：年月日监理工程师年月日预应力锚索张拉质量检查评定表承包商：合同编号：NO：锚索编号设计张拉力KN孔道长度m锚具型号施工部位预紧千斤顶型号编号压力表编号率定方程张拉千斤顶型号编号压力表编号率定方程序号压力表读数Mpa张拉力KN加荷时间min实际伸长量㎜稳压时间min递增值㎜理论伸长值㎜稳压前稳压后张拉分级0 1 2 3 4 5 6 6-1 6-2备注：油泵操作者伸长值测量者记录员施工单位评定等级监理单位评定等级初检监理工程师年月日复检年月日终检年月日年月日注：张拉分级中6-1、6-2为补偿张拉。
预应力锚索编制工序质量检查表 施工单位： 合同编号： 监理单位： 编号：
单位工程名称 分部工程名称 单元工程名称、部位 检 验 日 期 年 月 日
锚索编号 吨 位(kN) 项次 检 查 项 目 质 量 标 准 检查结果
1 钢绞线 材 质 符合ASTMA416/A416M—98标准 2 去皮、清洗、除锈 剥皮端用胶带缠绕密闭，搭接长度>5cm，表面无油污、锈蚀 3 隔离架 材料及尺寸 应符合设计要求 4 对中支架 材料及直径 应符合设计要求 5 灌浆管材料、直径及通畅情况 应符合设计要求 6 波纹管 材料及直径 应符合设计要求 7 波纹管封堵 环氧砂浆封堵，密实、不漏浆 8 导向帽 尺寸及安装情况 壁厚20mm，Q235钢管，环氧砂浆填充 9 束 体 绑扎情况 无锌铅丝绑扎 10 临时防护 防潮、防水、防污染 项次 检测项目 设计值 允许偏差 实测值 偏差值 备注
1 内锚段隔离架间距 ±20mm 2 张拉段隔离架间距 ±20mm 3 内锚段长 ±10mm 4 张拉段长 ±10mm 其它情况记录： 施工班组初检： 日期： 施工部门复检： 日期： 质检部门终检： 日期： 监理单位检查意见：
日期：
红岭水利枢纽工程 锚索孔造孔工序质量检查表 施工单位： 合同编号： 监理单位： 编号：
单位工程名称 分部工程名称
桩 号 单元工程名称、部位 工 程 量 高 程 施 工 时 间 年 月 日~ 年 月 日
锚孔编号 吨 位 (kN) 项次 检 查 项 目 质 量 标 准 检查结果 1 锚孔清洗 风、水联合冲洗，洁净、无积水 2 钻孔记录 齐全、清晰、准确 项次 检 测 项 目 设计值 允许偏差 实测值 偏差值 备注 1 孔口 桩号 X ±10cm 2 Y ±10cm 3 孔口高程 ±5cm 4 孔 径 超径不大于10mm 5 孔 深 超深不大于20cm 6 方 位 角 ≤1° 7 终孔孔斜 水平孔 ≤2% 8 对穿孔 ≤0.8%
其它情况记录：
红岭水利枢纽工程 施工班组初检： 日期： 施工部门复检： 日期： 质检部门终检： 日期： 监理单位意见： 日期： 预应力锚索张拉工序质量检查表
施工单位： 合同编号： 监理单位： 编号：
单位工程 名 称 分部工程名 称
单元工程 名称、部位 桩 号
锚索编号 类 型 内 锚段 长 张 拉 段 长 设 计 吨 位 钢 绞 线 弹 模 钢绞线截面积 预紧千斤顶 及压力表 油 泵 编 号 注 浆 日 期 张 拉 日 期 张拉千斤顶 及压力表 初 始 读 数
张拉荷载（kN）
油压表 读 数 (Mpa) 钢绞线位(mm) 稳 压时 间 (min) 蠕变量(mm) 垫墩承 载位移 (mm) 实 际 伸长值 (mm) 允许伸长
值 范 围 (mm) 加 载 读 数 稳 压
读 数
特殊情况记录：
红岭水利枢纽工程 施工班组初检： 日期： 施工部门复检： 日期： 质检部门终检： 日期： 监理单位意见： 日期： 预应力锚索单元工程质量评定表
施工单位： 合同编号： 监理单位： 编号： 单位工程名称 分部工程名称 单元工程名称、部位 桩 号 高 程 检验日期 年 月 日 锚索编号 吨位（KN） 类 型
序号 检查项目 质量标准 检查 结果 序号 检查项目 质量标准 检查 结果
1 ☆造孔 3.4 △灌浆记录 齐全清晰准确 1.1 △孔偏角误差 ≤1° 3.5 △试件强度 ≥35MPa 1.2 △孔斜偏斜率 ≤2%,≤0.8% 4 垫墩砼 1.3 △孔深偏差 +20cm 4.1 模板 稳定无污物 1.4 孔口孔位偏差 ±10cm 4.2 建基面 干净无松动岩 1.5 孔径误差 ＜10mm 4.3 △砼强度 ≥35MPa
1.6 △孔道冲洗 洁净、无积水 4.4 钢筋、钢结构安装 符合设计要求 2 ☆锚束安制 4.5 砼养护、外观 符合设计要求 2.1 结构及绑扎 符合设计要求 5 ☆张拉 2.2 △材质 符合设计要求 5.1 预紧 符合设计要求 2.3 安装 符合设计要求 5.2 △张拉 符合设计要求 3 ☆孔道灌浆 5.3 △张拉记录 齐全清晰准确 3.1 配合比 符合设计要求 6 封锚 3.2 △屏浆 符合质量要求 6.1 锚具外钢绞线留置 ≥20mm 3.3 灌浆质量检查 灌浆密实 6.2 封锚砼 符合设计要求
检查结果 共评定 道工序，优良 道，其中主要工序 优良。主要检查项目符合质量标准;一般检查 项目 质量标准。
评定标准 主要检查项目符合质量标准，全部工序合格。主要工序优良，一般检查项目符合质量标准， 既评为优良；否则评为合格。
红岭水利枢纽工程 施工单位 自评意见 监理单位
核定意见 自评等级 核定等级 质量 负责人 年 月 日 监理 工程师 年 月 日
注：1、单元质量评定以工序评定为依据；2、☆为主要检测工序；3、△为主要检测项目。 预应力锚索工程准张证 施工单位： 合同编号： 监理单位： 编号： 单位工程名称 分部工程名称 桩 号 单元工程名称、部位
高 程 锚索编号 序号 上道工序 检验 结果 序 号 上道工序 检验 结果
1 钢绞线去皮、清油、除锈 11 垫墩砼龄期及强度 2 束体结构及绑扎 12 3 测力仪器安装 13 4 锚孔孔深、孔位偏差 14 5 锚孔孔斜偏差 15 6 锚孔清洗 16 7 钻孔记录 17
8 孔道灌浆 18 9 灌浆记录 19 10 浆液龄期及强度 20
设备准备情况 原材料准备情况
施工单位 经检查，本孔预应力锚索各项准备工作已符合《招标文件.技术条款》、设计要求和质量标准，具备预应力张拉条件，请允许进行预应力锚索张拉。
初检： 复检： 终检： 监理签证
本孔预应力锚索，符合设计及规范要求，各项准备工作也均已完成并达到要求，可在此签证 小时内开始张拉。逾时未能张拉锚索，本准张证作废。
签证时间： 年 月 日 时 监理工程师：
红岭水利枢纽工程 备注
对穿预应力锚索单元工程质量评定表 施工单位： 合同编号： 监理单位： 编号： 单位工程名称 分部工程名称 单元工程名称、部位 桩 号 高 程 检验日期 年 月 日 锚索编号 吨位（kN）
序号 检查项目 质量标准 检查 结果 序号 检查项目 质量标准 检查 结果
1 造 孔 3.4 钢筋、钢结构安装 符合设计要求 1.1 孔偏角误差 ≤1° 3.5 砼浇筑 符合设计要求 1.2 孔斜偏斜率 ≤0.8% 4 ☆张拉 1.3 孔深偏差 符合设计要求 4.1 预紧 符合设计要求
1.4 孔口孔位偏差 水平±10cm， 垂直±5cm 4.2 △张拉 符合设计要求 1.5 孔径误差 ＜10mm 4.3 △张拉记录 齐全清晰准确 1.6 孔道冲洗 洁净、无积水 5 ☆孔道灌浆 2 ☆锚束安制 5.1 配合比 符合设计要求 2.1 结构及绑扎 符合设计要求 5.2 △屏浆 符合质量要求 2.2 △材质 符合设计要求 5.3 灌浆质量检查 灌浆密实 2.3 安装 符合设计要求 5.4 △灌浆记录 齐全清晰准确 3 垫墩砼 5.5 △试件强度 ≥35MPa 3.1 模板 稳定无污物 6 封锚 3.2 建基面 干净无松动岩 6.1 锚具外钢绞线留置 ≥50mm
3.3 △砼强度 ≥35MPa 6.2 封锚砼 符合设计要求
检查结果 共评定 道工序，优良 道，其中主要工序 优良。主要检查项目符合质量标准；一般检查 项目符合/基本符合 质量标准。
评定标准 主要检查项目符合质量标准，全部工序合格。主要工序优良，一般检查项目符合质量标准， 既评为优良；否则评为合格。
红岭水利枢纽工程 施工 单位 自评意见 监理单位 核定意见 自评等级 核定等级
质量 负责人 年 月 日 监理 工程师 年 月 日
注：1、单元质量评定以工序评定为依据；2、☆为主要检测工序；3、△为主要检测项目；
对穿预应力锚索造孔工序质量检查表
施工单位： 合同编号： 监理单位： 编号：
单位工程名称 分部工程名称
桩 号 单元工程名称、部位 工 程 量 高 程 施 工 时 间 年 月 日~ 年 月 日
锚索编号 吨 位 (kN) 项次 检 测 项 目 单位 设计值 允许偏差 实测值 偏差值
1 开孔 桩号
X m ±10cm
Z m ±5cm 2 孔 径 mm ≤10mm 3 孔 深 m 符合设计要求 4 终孔孔斜 % ≤0.8% 5 钻孔清洗 6 钻孔记录
