北京市华燕办公楼通风空调工程设计摘要：本设计为沈阳市华燕办公楼采暖和空调工程设计，总建筑面积为2079m2。
一共5层，无地下层，层高4.5m,窗高2m；标准层和顶层为大活动室和小活动室。
按照一般计算负荷的方法，采用热负荷法计算建筑物的热负荷，采用冷负荷系数法计算建筑物的热、湿负荷，考虑到建筑物的结构和使用功能方面，在设计采暖系统时，采用上供下回单管顺流的采暖系统；在设计空调水系统时，采用风机盘管加独立新风系统一种。
然后，进行风机盘管、新风处理设备、冷冻机组等的选型和风管和水管的水力计算，系统压损等等。
毕业设计是教学计划中一个重要的教学环节，是培养我们运用所学的基础理论、基本知识和基本技能分析解决实际问题能力的一个重要环节。
通过设计综合运用和深化所学专业理论知识，培养独立工作能力，分析解决一般工程实际问题的能力，使我们受到工程技术和科学研究的基本训练。
关键词：空调系统；冷负荷；水力计算；独立新风系统；风机盘管目录第一章工程概况 .................................. 1.1引言1 1.2课程设计任务书第二章 方案的比较及论证 ............................ 2.1集中式空调系统的比较 (8)2.2方案的选择 ......................... (10)第三章空调负荷计算 ....................3.1 负荷的计算 ............................................ 13 (13)3.1.1 冷负荷的计算 ................. (13)3.1.2热负荷的计算 ................. (16)3.2空调负荷计算 .......................................... 18 第四章空气处理过程 ....................4.1新风量的确定方法 ...................................... 23 (23)4.2送风状态和送风量的确定 ............ . (24)4.3空气处理过程计算 ........................................ 24 第五章空气处理设备的选择 ............................. 28 5.1 空调机组的选型 (28)5.1.1新风机组的选择 ............................................... (28)5.2房间风机盘管的选择 ...................... (29)第六章气流组织设计 ......................... .. (35)6.1送、回风口的选择、布置 ................. (35)6.2送、回风口的选型 ........................ (36)第七章空调风管水力计算 ..................... .. (37)7.1计算方法 .................................................. 37 7.2计算说明 ................................ (38)第八章空调水系统的设计计算 ................. . (39)8.2 水管的水力计算 ......................................... 43 8.2.1计算依据 .............................. (43)8.2.3压力损失的构成 ........................ (43)8.2.3 水利计算 .............................. (43)8.3冷凝水管路系统的设计与管径的确定 ... (46)第九章空调系统的消声与隔振 ................. (54)9.1空调风系统的消声 ........................ (54)9.2空调装置的防振 ............................................ 54 9.3消声设备选型 ............................ (54)9.4设备机房噪声控制设计的主要措施 (55)第十章技术经济分析 (61)第十一章结论 (62)参考文献 (63)北京市华燕办公楼采暖和空调工程设计第一章工程概况1.1引言随着我国经济的发展，人民生活水平大幅提高，对空调的需求也越来越大。
工业通风课程设计说明书课程目标本课程的目标是让学生掌握工业通风的基本概念、原理和设计方法，能够对工业通风系统进行分析、评估和优化设计，提高工业生产环境的空气质量，保障工人的健康和安全。
课程内容本课程主要包括以下内容：1. 工业通风的基本概念介绍工业通风的定义、分类和作用，让学生了解各种通风方式的特点和应用范围。
2. 工业通风的原理介绍工业通风的气流规律、热量传递规律和湿度控制规律，让学生了解通风系统的物理原理，并能够根据实际情况进行通风系统的计算和设计。
3. 工业通风的设计方法介绍工业通风系统的设计流程和方法，包括需求调查、通风参数计算、风机选型、管道布置、噪声和震动控制等方面，并借助案例分析和实例演练让学生掌握具体的设计技能。
4. 工业通风系统的评估和优化介绍工业通风系统的性能评估和优化方法，包括工艺流程优化、设备升级、控制系统改进等方面，并结合实际案例让学生了解工业通风系统的维修和管理技能。
课程任务本课程设计要求学生按照一定的要求进行工业通风系统的设计和优化，要求包括以下内容：1. 工业通风系统调查报告学生需要对某个具体的工业生产现场进行调查和分析，包括环境情况、生产工艺、通风系统现状等方面，并编写调查报告。
2. 工业通风系统设计方案结合调查报告和课程所学，学生需要对工业通风系统进行设计和方案优化，需要包括计算书、施工图和设计报告。
3. 工业通风系统维护和管理方案学生需要针对设计方案中所提到的工业通风系统进行维护和管理方案的书写，包括维修和保养计划、设备更新计划、质量监控方案等。
计分方法学生课程成绩的计分方法分为以下三个方面：1. 课堂表现：40%包括学生在授课过程中的出勤、发言、讨论和思考等方面的表现。
2. 课程设计：40%包括学生针对具体工业通风系统进行的调查、设计和方案优化。
3. 考试：20%包括学生对课程知识点的掌握程度和理解深度，考试方式为闭卷笔试。
参考文献1.《通风与空调》，李国华。
课程设计课程工业通风题目某企业生产车间通风系统设计院系安全与环境工程学院专业班级安全工程（本科）学生姓名学号指导教师易玉枚易灿南完成时间2012.12.9~ 23课程设计任务书学生：专业：安全工程班级：日期：自2012年12 月9 日至2012年12 月23 日指导教师：易玉枚易灿南摘要工业通风不仅改善居住建筑和生产车间的空气条件，保护人民健康、提高劳动生产率的重要作用，还是保证生产正常进行，提高产品质量所不可缺少的一个组成部分。
工业通风的主要任务是，控制生产过程中产生的粉尘、有害气体、高温、高湿，创造良好的生产环境和保护大气环境。
随着我国工业生产的飞速发展，散发的工业有害物日益增加，使其对工业通风的除尘效率由以前的技术落后性向现在的科技数控性快速转变。
尤其是在喷砂车间和焊接车间中，除尘效率的高低尤为重要，所以要充分利用除尘器和排风罩的作用，保持生产车间良好的工作环境。
关键词：喷砂车间；焊接车间；除尘；工业通风；排风罩ABSTRACTIndustrial ventilation is not only the improvement of residential buildings but also production workshop air conditions, which is to protect people's health, improve labor productivity is an important role, is to ensure normal production, improve the quality of products is an indispensable part of. Industrial ventilation is the main task, control the production process generated dust, harmful gas, high temperature, high humidity, to create a good environment and atmospheric environment protection. With China's rapid development of industrial production, dissemination of industrial harmful matter increases increasingly, make the industrial ventilation and dust removal efficiency by previous backward technology to present technology CNC rapid change. Especially in the sandblasting workshops and welding workshop, dustremoval efficiency is very important, so to make full use of filter and exhaust hood role, maintaining production workshop in good working environment.Key words:sandblasting workshops; welding workshop; dust; ventilation; air exhaust hood目录1前言 (1)2车间简介以及系统划分 (2)2.1车间简介 (2)2.1.1喷砂车间的基本情况 (2)2.1.2焊接车间的基本情况 (2)3.喷砂车间除尘系统设计和计算 (3)3.1系统划分 (3)3.1.1系统划分原则 (3)3.1.2车间系统划分 (3)3.2排风罩的选择 (3)3.2.1局部排风罩的类型 (3)3.2.2局部排风罩设计原则 (3)3.2.3局部排风罩选择 (4)3.3除尘器的选择 (4)3.4风管的选择 (5)3.4.1风管截面的选择 (5)3.4.2风管材料的选择 (6)3.4.3风管敷设 (6)3.4.4弯头的选择 (7)3.5进出口 (7)3.5.1进风口的选择 (7)3.5.2排风口的选定 (7)3.6 水力计算 (7)4 焊接车间除尘系统设计 (12)4.1焊接工艺简述以及污染物 (12)4.2通风系统选择 (12)4.3 送排风口的确定 (13)4.4 风量计算 (13)5 结论 (16)参考文献 (18)附录 (18)1前言随着我国工业生产的快速发展，工业粉尘等有害物的排放量也日益增加，环境污染问题越来越严重。
课程设计课题名称某企业加工车间除尘系统设计专业名称安全工程所在班级学生姓名学生学号指导教师湖南工学院课程设计任务书安全与环境工程系安全工程专业学生姓名：学号：专业：1.设计题目：某企业加工车间除尘系统设计2.设计期限：自2011年12月5日开始至2011年12月18日完成3.设计原始资料：（1）某企业抛光生产车间平面布局；（2）抛光轮局部排风罩风量；（3）高温炉温度、含尘烟气粒径；（4）相关参考书籍。
（《实用通风设计手册》，《工业通风》第四版；网络搜索资料，如离心通风机的选取等）4.设计完成的主要内容：（1）抛光轮粉尘捕集与除尘系统设计；（2）高温炉车间的粉尘补集和除尘系统设计。
5.提交设计（设计说明书与图纸等）及要求：提交一份某企业车间通风系统设计报告和设计图纸一张。
要求语句通顺、层次清楚、推理逻辑性强，设计改进明确、可实施性强。
报告要求用小四号宋体、A4纸型打印；图纸部分要求运用Auto CAD严格按照作图规范绘制，采用国际统一标准符号和单位制，并打印。
6.发题日期：2010年 12 月 1 日指导老师（签名）：学生（签名）：目录1前言 (1)2车间简介 (2)3通风除尘系统方案确定及主要材料的选择 (3)3.1系统确立的要求 (3)3.2风管的选择 (4)3.3弯头的选择 (4)4抛光车间通风系统的设计与计算 (5)4.1排风罩的选择 (5)4.2除尘器的选择 (5)4.3风量计算 (7)4.4管道水力计算 (7)4.5对并联管路进行阻力平衡 (9)4.6计算系统的总阻力 (10)4.7选择风机 (10)5高温炉车间通风除尘系统设计与计算 (12)5.1排风罩确定 (12)5.2除尘器确定 (12)5.3风量计算 (12)5.4管道水力计算 (13)5.5对并联管路进行阻力平衡 (16)5.6计算系统总阻力 (16)5.7选择风机 (16)6 结束语 (18)参考文献 (19)附图 (20)1前言在工业生产过程中散发的各种污染物（颗粒物、污染蒸气和气体）以及余热和余湿，如果不加控制，会使室内外环境空气受到污染和破坏，危害人类的健康、动植物生长，影响生产过程的正常运行。

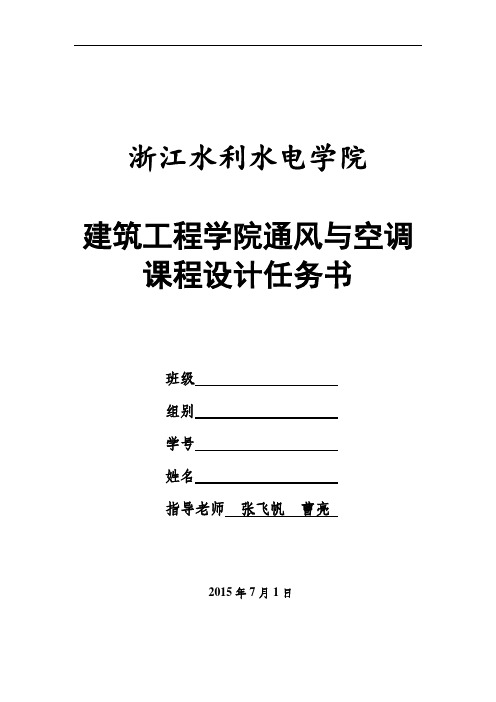

浙江水利水电学院建筑工程学院通风与空调课程设计任务书班级组别学号姓名指导老师张飞帆曹亮2015年7月1日目录1 实训目的和人员组织2课程设计任务 (1)2.1设计题目 (1)2.2设计资料 (1)2.3设计内容 (2)2.4注意事项 (2)2.5参考资料 (3)2.6评分标准 (3)3方案确定 (5)2.1 (5)4设备选择 (6)3.1 (6)5设计计算 (7)4.1 (7)6轴测图 (8)参考文献 (9)附录 (10)1 实训目的和人员组织1.1 实训目的空调系统课程设计是《通风空调工程》课程教学的重要环节与内容,主要是为了配合设备工程技术专业必修课学习进行的设计实践环节。
建筑设备工程专业的学生在学完《通风空调工程》专业课之后,进行一次实践性训练,是理论联系实际的重要阶段,通过这一实践性教学环节,目的是使学生结合题目要求，利用课堂所学的理论知识进行暖通空调工程系统选择、设计和计算，复习和巩固理论教学的内容，通过设计了解掌握通风空调工程设计的方法、基本设计程序和步骤和基本理论,同时也使学生学会查阅和使用设计资料的方法,初步掌握暖通空调工程制图的技能，培养和提高学生运用所学课程知识分析并解决工程问题的能力。
1.2人员组织1.2.1 说明：每个组前面二名蓝色的同学为组长。
组长负责分配任务，检查本组成员任务完成情况，并汇总。
组长应能够掌握本组成员的工作情况，清楚本组板砖、酱油、路人。
组长应和指导老师保持联系，起连接作用。
各工作组成员应积极配合组长工作，服从安排，齐心协力完成任务。
根据工作组成员表现，组长可以给有突出贡献的成员提出加分。
1.2.2 各班级人员分组方案（1）设备13-1：第一组（图1）：连晓虹，陈圣杰，李雪丽，巴海梅，盛磊坤，林初族，许迪虎第二组（图2）：潘邦锦，戴杭杭，杜贵成，王佳烨，龚铖，范良宇，袁建梁第三组（图3）：张珀珲，邹瑞君，肖丹，陶俊杰杨蔚勤，李晓敏，徐林雅，张宁第四组（图4）：陈银，吴莉，黄玥超，夏良，柳一帆，薛铠利，吴鹏程，万振第五组（图5）：王逍逍，吴翔宇，肖青味，陈丽娜，卜彦丰，郑小捷，张珊珊，毛积鹏（2）设备13-2：第一组（图1）：徐保平，刘玉涛，冯瑜，陈康男，林枫，唐业兴，吴易超，胡旭雷，唐银宝第二组（图2）：黄瑞帅，姚淑君，叶伟伟，王中琬，赖凌峰，胡启鑫，颜何迪，朱吉伟，卓毅第三组（图3）：雷建鸿，陈蓓蕾，张容芳，毛达应，许道兴，陈鹏扬，张保领，寿林峰，郑超辉第四组（图4）：朱羽恩，姜莹莹，蓝辉洋，马家雯，潘天翔，朱云飞，郑旭，张超，高翔宇1.2.3 组长应根据本组成员的分配工任务情况，做下表：组员及任务分配表2 课程设计任务说明：（1）设备13-1班做已知条件中的黑色数据；（2）设备13-2班做已知条件中的蓝色数据。
序言通风工程在我国实现四个现代化的进度中，一方面起着改良居住建筑和生产车间的空气条件，保护人民健康、提升劳动生产率的重要作用，另一方面在很多工业部门又是保证生产正常进行，提升产质量量所不行缺乏的一个构成部分。
工业通风的主要任务是控制生产过程中产生的粉尘、有害气体、高温、高湿，创建优秀的生产环境。
本说明书在编写过程中，力争以说明各部分的计算方法和计算过程为目的，尽量做到理论联系实质。
纲要本次设计为旭日市某电镀车间厂区的供暖与通风设计，设计限期为 2014 年5月 16日至 2014年 5月 30日。
考虑到设在大厂房内的办公室及其余卫生条件较高的工部假如其门窗凉风浸透量能知足设施的排风要求，不设送风系统，而由散热器供暖，采纳散热器与热风系统结合采暖，以防止因为排风量大于计算浸漏风量，致使浸漏风量增加，影响室内温度。
所以本设计方案Ⅰ中卫生间和换衣室，方案Ⅵ中库房及方案Ⅶ中办公室采纳散热器供暖，其余车间部门均采纳散热器与热风系统结合采暖。
该说明书介绍了设计的基本步骤和方法，对计算步骤和应用的有关数据在说明书中都作了详细说明。
目录一、原始资料二、车间各工部室内计算参数确实定及热负荷的计算三、车间各工部电动设施、热槽散热量的计算四、车间各工部通风与供暖方案确实定五、车间各工部散热器散热量、型号及数目的选择确立六、车间各工部机械排风量的计算七、车间热风均衡及送风小室的计算八、对夏天室内工作温度进行校核九、水力计算十、设施汇总表旭日市电机厂电镀车间供暖与通风系统设计一、原始资料厂址：本厂建于郑州市，有关天气资料以下室外气象参数室外计算温度（℃）室外风速（m/s）冬天夏天冬天均匀夏天均匀采暖通风通风车间构成及生产设施部署见附图，生产设施见表工艺资料（1）工艺简介电镀是对基体金属的表面进行装修、防备以及获得某些新的性能的一种工艺方法，已被工业给各个部门所宽泛采纳。
关于电镀自己来说比较简单，但镀前的准备工作相当复杂，这是因为进行这类表面办理以前，第一一定特别完全的去掉基体金属表面上的油污和氧化物，不然会直接影响镀层的坚固性或电镀没法进行完。
精品文档 精品文档 河南理工大学自考助学 采矿工程专业
矿井通风与安全 课程设计指导书
河南理工大学 成人教育学院
2014年6月 精品文档
精品文档 精品文档
精品文档 一、课程设计性质、目标与基本要求 1、课程设计的性质 矿井通风与安全课程设计是在高年级学生基本学完《矿井通风与安全》课程时的一次集中式的综合设计，是一次重要的实践性教学环节。 2、课程设计的目标 本设计的目的是让学生能综合地运用所学知识，理论联系实际，对新建矿井或改扩建矿井的通风设计具有初步设计和计算的能力，以加深对基础知识的理解，提高分析问题和解决问题的能力，为毕业设计和今后从事矿井通风的工程实践打下良好的基础。 3、课程设计的基本要求 通过对一个课程设计的全过程，使学生达到以下要求： 1)巩固和加深对《矿井通风与安全》课程基本理论的理解，提高综合运用本课程所学知识的能力。 2)培养学生调查研究、查阅技术文献、资料、手册的能力。培养独立思考，深入研究，分析问题、解决问题的能力。 3)掌握矿井通风设计的基本程序和方法。 4)能够按要求编写课程设计报告书，能正确用简洁文字、图表阐述设计过程和结果，能够正确绘制相关图形。 5)通过课题设计的全过程，使学生树立严肃认真的工作作风和实事求是的科学态度。 二、课程设计具体内容和步骤 1)拟定矿井通风系统，绘出通风系统图及网络图 首先应结合矿井开拓、开采和运输拟定出安全可靠、经济技术合理的矿井通风系统，并确定最困难时期和容易时期的通风路线，分别绘制出两个时期的通风系统示意图和网络图。 矿井通风系统示意图可按水平投影示意图或轴侧投影示意图绘制，二者既可用单线表示巷道，也可采用双线表示巷道。图中各通风设施应按规定的符号表示。 网络图要与通风系统图完全对应绘制，各条风路上应加注风流方向、巷道风阻、通过风量、通风阻力、调节风窗等。 2)矿井需风量计算和风量分配 矿井需风量，按下列要求分别计算，并采取其中最大值。 (1）按井下同时工作最多人数计算，每人每分钟供给风量不得少于4m3； (2）按采煤、掘进、硐室及其他实际需要风量的总和进行计算。 矿井总需风量确定后，应按矿井设计期限内通风最困难时期和最容易时期，对各个用风地点进行风量分配，并验算各通风巷道中的风速是否符合《规程》规定，如符合《规定》，则风量分配合理。否则还需进行个别调整或扩大巷道断面。 精品文档 精品文档 3)矿井通风阻力计算 计算矿井通风阻力时，应分别计算出通风机服务年限内通风最容易时期和最困难时期的最小阻力和最大阻力。选择达到设计产量后在通风机服务年限内，通风最容易和通风最困难两个时期通风阻力最大的风流路线，分别计算出各段井巷的通风阻力，然后分别累加。 4)选择主要通风设备及附属装置 选择矿井主要通风设备，是选择矿井主要通风机（或分区通风机）及其电动机。 主要通风机的选择方法为： (1）计算通风最容易时期和最困难时期的通风机风量和风压； (2）参考风机产品样本，初选合适的通风机； (3）求通风机的实际工况点，并确定通风机的型号和转速。 主要通风机选定后，根据各时期的主要通风机输入功率计算出电动机的输出功率，选出电动机。 三、设计说明书内容要求与注意事项 1、设计说明书内容 注意：设计说明书内容必须包含： ①课程设计的收获和建议；②参考资料。 2、设计说明书用纸：A4纸打印或手写。 3、设计说明书格式应满足“河南理工大学自考助学实训格式”要求。 四、设计图纸要求 图纸可手绘，也可以采用CAD或其他制图软件出图，都必须符合国家“工程制图统一标准”要求。
《通风工程》课程设计计算书课题名称地下室1通风设计院（系）城建学院暖通工程系专业建筑环境与设备工程专业姓名王安顺学号1901100122起讫日期2013.1.2—2013.1.18指导教师陆青松2013 年 1 月 11 日目录第一章工程概况 (1)第二章建筑、动力与能源资料 (1)第三章系统设计内容 (1)3.1 确定通风方式 (1)3.2 送风量与排风量的计算 (1)3.2.1 送风排风面积确定 (1)3.2.2 送风量与排风量计算 (2)3.3 管道系统的布置与水力计算 (3)3.3.1 车库部分送风水力计算 (4)3.3.2 车库部分排风水力计算 (6)3.4 通风设备与构件的选用 (3)3.4.1 风管 (10)3.4.2 弯头 (10)3.4.3 三通 (10)第四章小结 (10)第五章参考文献 (11)第一章工程概况本工程为营业及办公建筑。
地下一层，建筑面积2700m2。
地下一层为车库。
要求进行地下室的通风排烟设计。
第二章建筑、动力与能源资料本工程位于市中心，动力与能源完备，照明用电充足，自来水和天然气由城市管网供应。
土建专业提供地下室平面图一张。
第三章设计内容3.1 确定通风方式地下一层的有害气体主要是由地下停车场产生，而地下停车场内汽车排放的有害物主要是一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NOX）等有害物。
怠速状态下，CO、HC、NOX三种有害物散发量的比例大约为7：1.5:0.2。
由此可见，CO 是主要的。
根据TT36－79《工业企业设计卫生标准》，只要提供充足的新鲜的空气，将空气中的CO浓度稀释到《标准》规定的范围以下，HC、NOX均能满足《标准》的要求。
在考虑地下汽车库的气流分布时，防止场内局部产生滞流是最重要的问题。
因CO较空气轻，再加上发动机发热，该气流易滞流在汽车库上部，因此在顶棚处排风有利，排风口的布置应均匀，并尽量靠近车体。
新风如能从汽车库下部送，对降低CO浓度是十分有利的，但结构上很难做到，因此，送风口可集中布置在上部，进排风进行交叉布置。
矿井通风与安全课程设计指导书一、课程设计性质、目标与基本要求1、课程设计的性质矿井通风与安全课程设计是在高年级学生基本学完《矿井通风与安全》课程时的一次集中式的综合设计，是一次重要的实践性教学环节。
2、课程设计的目标本设计的目的是让学生能综合地运用所学知识，理论联系实际，对新建矿井或改扩建矿井的通风设计具有初步设计和计算的能力，以加深对基础知识的理解，提高分析问题和解决问题的能力，为毕业设计和今后从事矿井通风的工程实践打下良好的基础。
3、课程设计的基本要求通过对一个课程设计的全过程，使学生达到以下要求：1)巩固和加深对《矿井通风与安全》课程基本理论的理解，提高综合运用本课程所学知识的能力。
2)培养学生调查研究、查阅技术文献、资料、手册的能力。
培养独立思考，深入研究，分析问题、解决问题的能力。
3)掌握矿井通风设计的基本程序和方法。
4)能够按要求编写课程设计报告书，能正确用简洁文字、图表阐述设计过程和结果，能够正确绘制相关图形。
5)通过课题设计的全过程，使学生树立严肃认真的工作作风和实事求是的科学态度。
二、课程设计具体内容和步骤1)拟定矿井通风系统，绘出通风系统图及网络图首先应结合矿井开拓、开采和运输拟定出安全可靠、经济技术合理的矿井通风系统，并确定最困难时期和容易时期的通风路线，分别绘制出两个时期的通风系统示意图和网络图。
矿井通风系统示意图可按水平投影示意图或轴侧投影示意图绘制，二者既可用单线表示巷道，也可采用双线表示巷道。
图中各通风设施应按规定的符号表示。
网络图要与通风系统图完全对应绘制，各条风路上应加注风流方向、巷道风阻、通过风量、通风阻力、调节风窗等。
2)矿井需风量计算和风量分配矿井需风量，按下列要求分别计算，并采取其中最大值。
(1）按井下同时工作最多人数计算，每人每分钟供给风量不得少于4m3；(2）按采煤、掘进、硐室及其他实际需要风量的总和进行计算。
矿井总需风量确定后，应按矿井设计期限内通风最困难时期和最容易时期，对各个用风地点进行风量分配，并验算各通风巷道中的风速是否符合《规程》规定，如符合《规定》，则风量分配合理。
通风除尘与气力输送课程设计任务书
——气力输送部分
一、设计题目：
华岩公司玉米联产车间气力输送网络设计
二、课程设计资料
1、工艺资料
①生产原料当地产国标二等玉米及再制品；
所需输送量见下表：
②生产能力（日产量）100 吨／日；
③生产工艺、设备祥见工艺流程；
2、土建与设备布置
参考车间平面图及剖面图
3、气力输送设备型式
自选
4、设计厂址
本溪市
三、课程设计内容：
1、确定各输料管实际输送量
2、确定输料管中的输送风速。
3、选定各输料管输送浓度。
4、选定接料器、卸料器的形式、规格和计算其阻力。
5、计算各段输料管的阻力和风网的全部阻力。
6、压力平衡
7、确定通风机的型号，转速和功率消耗，并确定电动机的规格。
四、参考资料
1.石油化学工业规划设计院. 塔的工艺计算. 北京：石油化学工业出版社，1997
2.化工设备技术全书编辑委员会. 化工设备全书—塔设备设计. 上海：上海科学技术出版社，1988
3.时钧，汪家鼎等. 化学工程手册，. 北京：化学工业出版社，1986
4.上海医药设计院. 化工工艺设计手册(上、下). 北京：化学工业出版社，1986
5.陈敏恒，丛德兹等. 化工原理(上、下册)(第二版). 北京：化学工业出版社，2000
6.大连理工大学化工原理教研室. 化工原理课程设计. 大连：大连理工大学出版社，1994
7.柴诚敬，刘国维，李阿娜. 化工原理课程设计. 天津：天津科学技术出版社，1995
《通风除尘与物料输送》课程组。
. ;. 吉林建筑工程学院建筑装饰学院 建筑环境与设备工程专业
《通风与除尘》课程设计任务书 .
;. 一、设计题目 某厂电镀车间通风设计 二、原始资料
1．建筑物所在地区 根据学生在地区选定。 2.根据学生原籍所在地区查本地区气象资料。 3.土建资料 建筑物平、剖面图另附图。 （1）外墙 外墙：普通红砖、内表面抹灰0．015m，墙厚度按下表一采用
表一 室外计算温度 tw/℃ 外墙温度 屋面保温厚mm 泡沫混凝土r=400 煤渣混凝土r=1000 -10 3/2砖 80 120 -15 3/2砖 80 120 -20 2砖 100 140 -25 2砖 120 180 -30 2砖 5/2砖 120 200
(2)屋面 (3)磁砖地面 (4)门和窗；外门、单层木窗尺寸1.5X2.5m 外窗：中悬式木窗2.0X3.0m 开窗‚中悬式单层木窗高为1.2m仅在2-7柱间有开窗 (5)大门开后及材料运输情况 ①大门不常开启 ②材料用小车从机械加工车间运来 4.动力资料 (1)蒸汽：由厂区热网供应 P=7kgf/c㎡ 工业设备用汽 P=2 kgf/c㎡ 0.6T/h 采暖通风设备用汽 P=3 kgf/c㎡ 回水方式:开式.无压.自流回锅炉房 (2)电源：交流电 220／280伏 电镀用 6／12伏直流电 (3)水源：城市自来水 利用井水的厂区自来水 (4)冷源：12℃低温冷冻水 . ;. 5、车间主要设备表 编号 设备名称 数量 规格 溶 液 备 注 有害物 温度
1 化学除油槽 2 2000*800*800 碱雾 70—90℃ 2 热洗槽 2 1000*600*800 水蒸气 80--100℃ 3 酸洗槽 1 1500*800*800 酸雾 50℃ H2SO4 HCL 4 冷洗槽 6 1000*600*800 5 热洗槽 4 1000*600*800 水蒸气 60--90℃ 6 电解除油槽 2 2000*800*1200 碱物 60--80℃ 7 化学除锈槽 2 1000*600*600 酸雾 15℃ H2SO4溶液 8 镀铜槽 2 1500*800*1000 氰化物 20--40℃ 用氰化液 9 镀锌槽 2 1500*800*1000 碱雾 80℃ 碱性溶液 10 磷化槽 3 1200*800*800 磷酸雾 60--70℃ 马舍夫盐氧化铜 11 烘柜 1 100--105℃ 12 浸油槽 1 1000*700*700 油烟 110--120℃ 锭子油 13 离心机 1 14 电动直流发电机 5 JZH1500/50 电动机N—14KW 15 单轨吊车 1 16 喷砂机 1 容积0.6m2 17 喷砂室 1 容积1cm3 18 砂箱 1 19 砂子干燥台 1 20 筛砂机 1 21 工作台 6 22 工作架 4
三、设计任务 §1一1车间得失热量计算 1．冬季得失热量计算 失热量 （1）围护结构耗热量 （2）冷风渗透耗热量 (3）由外部运冷物料和运输工具冷负荷〔较小不计） (4)车间水份蒸发耗热量 得热量 （1）槽子散热量 （2）发电机、烘柜等用电设备散热量 （3）太阳辐射热（已包括在围护结构耗热中） （4）人体散热量 2．夏季得失热量计算 失热量 （1）水份蒸发吸热量 . ;. （2）围护结构传热量 得热量 （l）太阳辐射热 （2）槽子散热量 （3）发电机、烘柜等设备散热量 （4）人体散热量 §1－2 选择局部排风设备、计算局部排风量 1.选择局部排风设备 2.计算局部排风量 3除尘通风量计算 4发电机室的通风量计算 5各工部机械排风量汇总 §1－3 空气平衡、热平衡计算。 1．冬季各工部空气平衡、热平衡计算 2．夏季各工部空气平衡、热平衡计算 §1一4 确定通风方案、布置管道 §1一5 系统水力计算 §1－6 计算并选择通风设备 1．通风机、电动机选择 2．除尘器选择 3．空气加热器选择 4.百叶窗、保温门选择 §2图纸部分 §2—l通风系统的平面图一张。（1号）1：100 §2—2通风系统的剖面图一张；（2号）1：100 §2—3、送风，排风及除尘的系统图， 图上应注明：设备型号、规格、管径及标高 §2—4、进气小室的平、剖面图1:50
四、设计步骤及建议进度 1．车间得失热量计算（1天） 2. 选择局部排风设备、计算局部排风量(2天) 3. 空气平衡、热平衡计算(1天) 4. 确定通风方案、布置管道(1天) 5. 计算并选择通风设备(2天) 6. 绘制图纸(3天) 五、成果要求 1． 说明书应包括全部计算内容、方案论证或说明。16开纸15—20页左右，统一封面。 2． 图纸应包括车间通风平面图、车间通风系统图、进气小室平剖面图. . ;. 吉林建筑工程学院建筑装饰学院 建筑环境与设备工程专业
《通风与除尘》课程设计指导书 .
;. 《工业通风》课程设计指导书 一、通风课程设计的目的 1．掌握通风设计的程序和方法 2．掌握排除工业有害物的方法 3．掌握通风系统的设计和选择方法 4．掌握通风图纸的绘制方法 二 、设计计算的内容 （－）酸洗、电镀车间主要得热量和失热量 我们把车间得热量和失热量的计算分为冬季和夏季两种情况来考虑，冬季与夏季的主要得、失热量项目如下： 1）冬季 失热量： ①围护结构耗热量（外墙、屋顶、例窗、天窗及地面）； ②冷风渗透耗热量（即加热由门窗缝隙渗入室里的冷空气的耗热量）； ③由外部运入的冷物材和运输工具的耗热量（较小不算）。 得热量： ①槽子散热量（应考虑不同时使用和一部分热量直接由排气罩排到室外等因素，可以根据夏季的计算结果乘上一个系数来计算）；（系数可取0．25） ②发电机、烘炬等用电设备的散热量（要考虑同时使用系数）； ③太阳辐射热（此项在围护结构耗热量的计算中已由朝向附加考虑进去了）； ④人体散热量（可以不算，作为一个有利条件考虑）。 2）．夏季： 得热量： ①太阳辐射热 ②槽子散热量 ③发电机、电焊机、烘柜等散热量 ④人体散热量（可以不算） 失热量： ①水分蒸发吸热量，作为有利条件 ②围护结构传热量（由于温差很小，在夏季可以不算）。 （二）、局部排气设备的选择和局部排风量的计算 1．需排风的槽子：在酸洗电镀车间里，伴随着生产工艺过程，绝大多数槽子都散发着各种有毒蒸汽。若不加以有效的控制，则将给工人的健康造成相当大的危害。 2、槽边吸气罩的形势（有平口式倒罩式、吹吸式、条缝式等，应加以比较说明）。 3、局部排风量的计算 （三）、除尘通风 1、喷砂室 喷砂清理是借压缩空气喷射石英砂，以去掉金属表面的铁渣.锈和污垢，伴随着喷砂发生大量粉尘，必须设计除尘和通风。 喷砂室中产生的主要有害物是：5%的SiO2,和游离的SiO2的粉尘。工人在喷砂室外操作，排风量的确定，以保护工人工作时能看见工件表面为原则，一. ;. 般要求喷砂室内断面风速为0．3～0．7m/s,且保证灰尘不溢到车间。喷砂室的体积一般在l立方米左右。 经常采用的另一种计算方法是：喷砂室换气资数n＝L/V=150次/h,若 小于1000m3/h，取L=1000m3/h 2、磨光工部：Ⅱ号车间（不带开窗的电镀车间）还有磨光工部，主要有磨光，抛光机等设备。 有害物：抛光粉剂、粉沫、纤维质灰尘、磨光粉尘等，初含尘浓度可达5g／m3，一般为0.5～1g／m3。 （四）、发电机室和检验室的通风 发电机室内直流发电机产生很大热量，要消除余热，夏季应用机械排风，且应保证室温不超过40℃；发电机室余热量较大，所以通风量较大。冬季可以考虑将发电机室的排风到电镀部，作为电镀部的补风，以更好地利用热量。 （五）、空气平衡的计算 1. 目的：为保证车间各工部的空气按需要分配，保证车间有良好的气流状态，同时，使车间各工部按要求数值补充热量（冬季）或排走余热（夏季），使车间温度满足卫生标准要求。 2.注意事项 ①整个车间各工部的空气平衡、热平衡要综合考虑，考虑其相互影响，保证车间各自独立平衡。 ②根据各工部的得热量、耗热量确定各工部所需要的送风温度，送风量。 夏季：确定出自然通风量 冬季：确定机械送风温度，送风量。 防止一个工部的有害物扩散到另一个工部，除保证电镀，除锈工部，磨光工部，喷砂工部负压外，还需保证喷砂工部负压最大，磨光工部居中，电镀等工部最小。 三、图纸部分 （一）内容 1、通风系统的平面图一张。（1号）1：100 2、通风系统的剖面图一张；（2号）1：100 内容包括：主要工艺设备，通风系统的设备构件和风道 3、送风，排风及除尘的系统图， 图上应注明：设备型号、规格、管径及标高 4、进气小室的平、剖面图1:50 （二）要求 1，对于通风及采暖方案要进行比较，选择适用。经济，美观及技术先进的方案. 2，设计说明书应按规定式编写，前有目录，后附参考资料目录，可采用适当的计算表格，并有必要的计算说明，计算数字要准确，字迹清楚，文字简练扼要，说明书要求边设计边整理。 3，图纸要求：表达合理正确，遵守国家标准，线型层次清楚（突 出通风设备和管线），字体端正准确。 四、参考资料 （1）《简明通风设计手册》孙一坚主编，中国建筑工业出版社2004.08 （2）《通风除尘设备设计手册》胡传鼎著，化学工业出版社2004.04 （3）《机械工厂采暖通风设计手册》 （4）《全国通用通风管道配件图表》 （5）《全国通风管计算表》
