DQ2.02建筑电气工程材料、设备、器具出厂合格证及进场检(试)验报告汇总表

目录建筑电气单位工程概况表DQ1.1建筑电气分部工程质量验收记录DQ1.2建筑电气子分部工程质量验收记录（统表1）DQ1.3___________分项工程质量验收记录（统表2）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。

分部工程验收时，应含所有分项：二、检验方法应符合下列规定：1．电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；2．空载试运行和负荷试运行结果；3. 绝缘电阻、接地电阻和接地（PE）或接零（PEN）导通状态及插座接线正确性的测试结果：4．漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5．负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6，螺栓紧固程序用适配工具做拧动试验；7．需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；8．水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9．外观质量情况目测检查；10．设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。

Ａ3.2材料(构配件)、设备进场使用报验单设备、材料器具进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证技术负责人：质量检查员：年月日提示一. 主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件、配电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。

二、其他材料、管材、线材、灯具、开关、插座、低压设备及附件要有出厂合格证和检查记录，管材的材料性能、管径、壁厚应符合设计要求，并有出厂强度检测报告，绝缘油应有化验报告。

天津市建筑电气工程施工质量验收资料技术规定本规定适用于民用与一般工业建筑，10KV及以下建筑电气工程施工质量验收的控制、安全与功能资料的管理。

制定的主要依据：《建筑工程施工质量验收统一标准》（GB50300）；《建筑电气工程施工质量验收规范》（GB50303)(以下简称质量验收规范）；《电气装置安装工程电气设备交接试验标准》(GB50150)（以下简称试验标准）.质量控制资料1图纸会审、设计变更、洽商记录建筑电气工程的图纸会审、设计变更、洽商记录,必须采用规定中“图纸会审、设计变更、洽商记录”［津资K—1(通用）］统一用表进行记录，必须采用规定中“记录汇总表［津资K-5（通用）］统一用表整理汇总。

2电气设备、器具和材料出厂合格证及进场检(试)验报告电气设备材料进场验收,必须采用规定中“电气设备材料进场验收记录”(津资K-D2）统一用表进行记录;必须采用规定中“材料汇总表［津资K—3(通用）］统一用表整理汇总。

2.0。

1建筑电气工程中使用的电气设备、器具、材料应进场检(试)验，并做好记录。

2.0。

2电气设备、器具和材料应由符合国家规定的出厂合格证及相关技术文件;实行国家生产许可证或强制性认证制度的产品，应有许可证编号或(CCC）认证标志和认证文件；必须提供有资质检验单位检验报告的产品，应有检验合格报告。

许可证、（CCC）认证、检测报告等为复印件的应加盖原件存放单位红章并注明原件存放处.3电气设备调、试记录3.1电气系统、设备调试,电动机抽芯检查记录电气系统、设备调试，电动机抽芯检查必须采用规定中“电气系统、设备调试，电动机抽芯检查记录"（津资K-D3—1）统一用表进行记录，高压电气系统、设备及直流屏、不间断电等专用设备,可由专业设备安装单位提供符合规范要求的记录表;必须采用规定中“电气设备记录汇总表" (津资K-D3)统一用表整理汇总.3.1.1电气设备安装后需进行调试的设备及断电保护系统和动力控制系统均应进行调试，须抽芯检查的电动机应做抽芯检查，并使用规定中相应表格记录。

建筑电气工程）江苏省电气资料验收表格目录建筑电气工程概况表提示概况表中可列出主要，关键项目中的重要设备。

对要求填写的内容栏目不够时，可另行附表。

建筑电气工程施工现场质量管理记录DQ1.1现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人年月日年月日提示对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表。

建筑电气分部工程质量验收记录DQ1.2建筑电气子部工程质量验收记录（统表 1 ）DQ1.3分项工程质量验收记录（统表 2 ）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收”栏目中。

分部工程验收时，应含所有分项。

二、检验方法应符合下列规定：1. 电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果；2. 空载试运行和负荷试运行结果；3. 绝缘电阻、接地电阻和接地（PE）或接零（PEN ）导通状态及插座接线正确性的测试结果；4. 漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5. 负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6. 螺栓紧固程序用适配工具做拧动试验；7. 需做动作试验的电气装置，高压部分不应带电试验，低压部分无负荷试验；8. 水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9. 外观质量情况目测检查；10. 设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查，应基本完整。

设备、材料进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证提示、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录。

江苏省建筑工程施工技术资料填写示例（电气部分）建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录DQ1.2建筑电气分部工程质量验收记录（统表1）DQ1.3插座、开关安装分项工程质量验收记录（统表2）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑给电气工程观感质量检查记录DQ1.7设备、材料、器具进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场（试）验报告汇总表DQ2.2线槽、电导管安装隐蔽验收记录DQ2.3重复接（防雷接地）工程隐蔽验收记录DQ2.4重复接（防雷接地）工程隐蔽验收记录DQ2.4防雷接地系统布置简图DQ2.5防雷接地系统布置简图DQ2.5配线敷设施工隐蔽验收记录DQ2.6工序交接试验验收记录DQ2.7工序交接试验验收记录DQ2.7工序交接试验验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10线路、插座、开关接地检验记录DQ2.11建筑照明通电、全负荷试运行记录DQ2.12大型灯具牢固性试验记录DQ2.13等电位联结施工隐蔽验收记录DQ2.15架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.1杆上电气设备安装应符合下列规定：1 固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2 变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3 跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4 杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5 杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm、铝线截面积不小于25mm，接地侧引线铜线截面积不小于25mm，铝线截面积不小于35mm。

江苏省建筑工程施工技术资料填写示例（电气部分）建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录DQ1.2建筑电气分部工程质量验收记录（统表1）DQ1.3插座、开关安装分项工程质量验收记录（统表2）DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑给电气工程观感质量检查记录DQ1.7设备、材料、器具进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场（试）验报告汇总表DQ2.2线槽、电导管安装隐蔽验收记录DQ2.3重复接（防雷接地）工程隐蔽验收记录DQ2.4重复接（防雷接地）工程隐蔽验收记录DQ2.4防雷接地系统布置简图DQ2.5防雷接地系统布置简图DQ2.5配线敷设施工隐蔽验收记录DQ2.6工序交接试验验收记录DQ2.7工序交接试验验收记录DQ2.7工序交接试验验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10线路、插座、开关接地检验记录DQ2.11建筑照明通电、全负荷试运行记录DQ2.12大型灯具牢固性试验记录DQ2.13等电位联结施工隐蔽验收记录DQ2.15架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.1杆上电气设备安装应符合下列规定：1 固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2 变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3 跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4 杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（PE）可靠，且有标识；5 杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mm、铝线截面积不小于25mm，接地侧引线铜线截面积不小于25mm，铝线截面积不小于35mm。

天津市建筑电气工程施工质量验收资料技术规定本规定适用于民用与一般工业建筑，10KV及以下建筑电气工程施工质量验收的控制、安全与功能资料的管理。

制定的主要依据：《建筑工程施工质量验收统一标准》（GB50300）；《建筑电气工程施工质量验收规范》（GB50303）（以下简称质量验收规范）；《电气装置安装工程电气设备交接试验标准》（GB50150）（以下简称试验标准）。

质量控制资料1图纸会审、设计变更、洽商记录建筑电气工程的图纸会审、设计变更、洽商记录，必须采用规定中“图纸会审、设计变更、洽商记录”［津资K-1(通用)］统一用表进行记录，必须采用规定中“记录汇总表［津资K-5(通用)］统一用表整理汇总。

2电气设备、器具和材料出厂合格证及进场检（试）验报告电气设备材料进场验收，必须采用规定中“电气设备材料进场验收记录”（津资K-D2）统一用表进行记录；必须采用规定中“材料汇总表［津资K-3(通用)］统一用表整理汇总。

2.0.1建筑电气工程中使用的电气设备、器具、材料应进场检（试）验，并做好记录。

2.0.2电气设备、器具和材料应由符合国家规定的出厂合格证及相关技术文件；实行国家生产许可证或强制性认证制度的产品，应有许可证编号或（CCC）认证标志和认证文件；必须提供有资质检验单位检验报告的产品，应有检验合格报告。

许可证、（CCC）认证、检测报告等为复印件的应加盖原件存放单位红章并注明原件存放处。

3电气设备调、试记录3.1电气系统、设备调试，电动机抽芯检查记录电气系统、设备调试，电动机抽芯检查必须采用规定中“电气系统、设备调试，电动机抽芯检查记录”（津资K-D3-1）统一用表进行记录，高压电气系统、设备及直流屏、不间断电等专用设备，可由专业设备安装单位提供符合规范要求的记录表；必须采用规定中“电气设备记录汇总表” (津资K-D3)统一用表整理汇总。

3.1.1电气设备安装后需进行调试的设备及断电保护系统和动力控制系统均应进行调试，须抽芯检查的电动机应做抽芯检查，并使用规定中相应表格记录。

目录建筑电气单位工程概况表建筑电气工程施工现场质量管理记录建筑电气分部（子分部）工程质量验收表记录建筑电气工程质量控制资料核查表记录建筑电气工程安全和功能检测资料检查及主要功能抽查记录建筑电气工程观感质量检查记录建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）DQ2.1技术负责人：质量检查员：年月日电导管安装隐蔽验收记录电导管内穿线隐蔽验收记录重复接地（防雷接地）工程隐蔽验收记录防雷接地系统布置简图附：防雷接地简图。

配线敷设施工隐蔽验收记录电气设备交接试验记录线路（设备）绝缘电阻测试记录接地电阻测试记录接地（PE）或接零（PEN）导通状态及插座接线正确性测试记录DQ2.11建筑照明通电试运行记录大型灯具牢固性试验记录图纸会审、设计变更、洽商记录室外电气（子分部）工程质量验收记录分项工程质量验收记录架空线路及杆上电气设备安装工程检验批质量验收记录变压器、箱式变电所安装分项工程质量验收记录变压器、箱式变电所安装工程检验批质量验收记录成套配电柜、控制柜（屏台）和动力，照明配电箱盘及控制柜安装分项工程质量验收表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录电线导管、电缆导管和线槽敷设分项工程质量验收记录电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录续表电缆头制作、接线和线路绝缘测试分项工程质量验收记录电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录安装分项工程质量验收记录DQ3.1.11安装分项工程检验批质量验收记录DQ3.1.12续表建筑照明通电试运行分项工程质量验收记录建筑照明通电试运行分项工程检验批质量验收记录接地装置安装分项工程质量验收记录接地装置安装分项工程检验批质量验收记录变配电室（子分部）工程质量验收记录裸母线、封闭母线、插接式母线安装分项工程质量验收表裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录DQ3.2.6续表电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录。

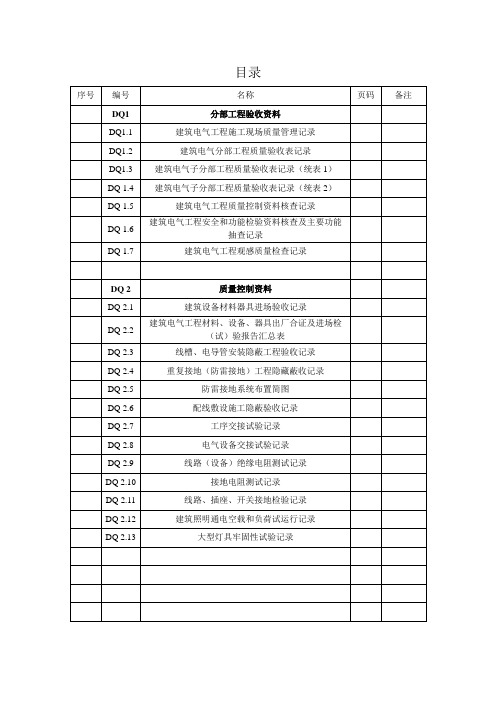

目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录 DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录 DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6建筑电气工程观感质量检查记录 DQ1.7设备、材料、器具进场验收记录 DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2线槽、电导管安装隐蔽验收记录 DQ2.3重复接地（防雷接地）工程隐蔽验收记录 DQ2.4防雷接地系统布置简图 DQ2.5配线敷设施工隐蔽验收记录 DQ2.6工序交接试验验收记录 DQ2.7电气设备交接试验记录 DQ2.8线路（设备）绝缘电阻测试记录 DQ2.9接地电阻测试记录 DQ2.10线路、插座、开关接地检验记录 DQ2.11建筑照明通电、全负荷试运行记录 DQ2.12大型灯具牢固性试验记录 DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录 DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录 DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录 DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录 DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录 DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录 DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录 DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录 DQ3.2.2避雷引下线和变配电室地干线敷设分项工程检验批质量验收记录表 DQ3.2.2电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录 DQ3.3.1电线、电缆穿管和线槽敷线分项工程检验批质量验收记录 DQ3.3.2低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录 DQ3.4.1低压电气动力设备试验和空载试运行分项工程检验批质量验收记录 DQ3.4.2开关、插座、风扇安装分项工程检验批质量验收记录 DQ3.4.3。
