鹤壁鹤淇发电有限责任公司

鹤淇发电有限责任公司300MW 机组#2机低压旁路阀维修技术规范1总则1.1 本技术规范书适用于鹤壁鹤淇发电有限责任公司300MW 机组#2机低压旁路阀维修项目。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品和服务。

对国家有关安全、环保等强制性标准及规定，必须满足其要求。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的产品和服务完全符合本规范书的要求。

1.4本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。

1.6 规范书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI1.7 本技术规范书经双方确认后作为商务合同的技术附件，与合同正文具有同等法律效力。

1.8 投标方应充分考虑工程特点和现场实际情况，对系统设计、配备设备和布置等进行优化，选取最适合的方案。

1. 9投标方应提供有效的营业执照，必须提供2019年以来至少一台300W r M 火力机组CCIVLB-250BTC 角式水平安装低压旁路阀门维修合同一份。

LIO 本技术规范书未尽事宜，由双方协商确定。

1.11规范书使用语言为中文。

2项目简介鹤壁鹤淇发电有限责任公司2×300MW 汽轮机组，机组型号为NC300/266-16.7/0.8-537/537,系东方电气集团汽轮机股份有限公司制造的亚临界、一次中间再热、双缸双排汽抽凝汽式汽轮机。

低压旁路阀为美国CCI 阀门，型号见表4-1。

#2机低压旁路阀运行中发现有内漏缺陷，利用#2机停机检修期间对其进行检修。

电站减温减压阀 火力发电企业设备点检定修管理导则 发电企业设备检修导则 安全生产工作规定 电安生[1996]430号 电力工业技术监督工作规定 DL/T869-2012 火力发电厂焊接技术规程3规范和标准GB/T10868-2005DL/Z870-2004DL/T 830-2003 国电办[2000] 3号4项目内容4.2解体所列阀门，吊出阀门阀芯，取出阀座。

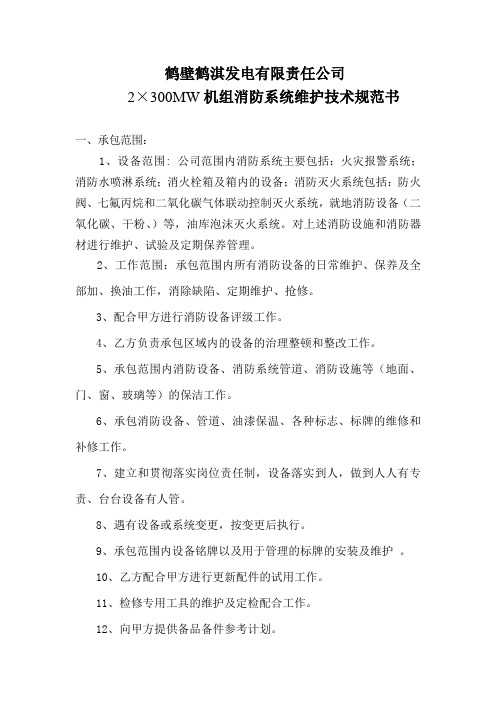

鹤壁鹤淇发电有限责任公司2×300MW机组消防系统维护技术规范书一、承包范围：1、设备范围: 公司范围内消防系统主要包括：火灾报警系统；消防水喷淋系统；消火栓箱及箱内的设备；消防灭火系统包括：防火阀、七氟丙烷和二氧化碳气体联动控制灭火系统，就地消防设备（二氧化碳、干粉、）等，油库泡沫灭火系统。

对上述消防设施和消防器材进行维护、试验及定期保养管理。

2、工作范围：承包范围内所有消防设备的日常维护、保养及全部加、换油工作，消除缺陷、定期维护、抢修。

3、配合甲方进行消防设备评级工作。

4、乙方负责承包区域内的设备的治理整顿和整改工作。

5、承包范围内消防设备、消防系统管道、消防设施等（地面、门、窗、玻璃等）的保洁工作。

6、承包消防设备、管道、油漆保温、各种标志、标牌的维修和补修工作。

7、建立和贯彻落实岗位责任制，设备落实到人，做到人人有专责、台台设备有人管。

8、遇有设备或系统变更，按变更后执行。

9、承包范围内设备铭牌以及用于管理的标牌的安装及维护。

10、乙方配合甲方进行更新配件的试用工作。

11、检修专用工具的维护及定检配合工作。

12、向甲方提供备品备件参考计划。

二、承包方式：1、工具、消耗材料费用由乙方负责；备品备件费用由甲方负责。

2、消防设备的取证、年检所缴费用由甲方负责；3、按照国家有关规定必须进行的消防设备计划性大修不属于本合同承包范围，若甲方需乙方承担大修工作时，双方另行签订大修合同。

乙方应配合甲方对设备大修时的各项工作。

备注:设备日常维护保养与设备大修的界定(按照国资委有关规定) 气体灭火系统启动瓶、药剂钢瓶、移动灭火器药剂灌装为大修。

三、物资供应方式：日常维修用备品备件由甲方负责。

四、承包期限：2018年1月1日至2018年12月31日五、工作标准：1、乙方检修维护的技术人员不少于4人，满足每天(包括节假日)24小时日常巡检、消缺需要；乙方值班人员在接到甲方有关人员消缺通知后，二十分钟内必须赶到现场，及时进行消缺处理；2、日常设备维修、保养良好，定期巡检、预试，确保设备完整，功能正常，安全设施完备可靠，设备清洁，处于备用状态。

鹤壁鹤淇发电有限责任公司2×300MW机组全厂消防系统检测技术规范鹤壁鹤淇发电有限责任公司2×300MW机组全厂内设置的消防系统包括消防供配电系统、火灾自动报警系统、自动喷水灭火系统（水喷雾、水幕、雨淋系统）、消火栓系统、气体灭火系统、防排烟等系统。

以下为各个系统需要检测的具体项目：一、消防配电系统检测项目：1、查看是否符合消防供电等级和图纸设计要求。

2、查看配电支路数是否符合图纸设计要求。

3、查看消防供电是否为专用回路。

4、查看最末级配电箱是否有手动、自动切换功能。

5、查看配电柜是否接地。

6、主机接地电阻值是否符合规定。

二、火灾自动报警系统（1）目测项目1、系统布线：2、探测器的安装3、手动报警按钮的安装4、火灾报警控制器的安装5、消防控制设备的安装6、系统接地装置的安装主要是为了核实是否按照图纸施工以及消防设备的安装是否符合规范。

具体要求见《火灾自动报警系统设计规范》和《火灾自动报警系统施工及验收规范》（2）试验项目1、火灾自动报警控制主机的主备电切换功能、自检功能等功能的测试。

2、启动手动报警按钮查看主机是否有火警信号，主机是否显示火警的准确地址，卸掉任一手动报警按钮查看主机是否显示有手动报警按钮故障信号并应显示故障的准确位置。

3、使用便携式火灾探测器（感温电缆、感烟探测器、感温探测器）试验器制造一个模拟火警，查看主机是否有火警信号及是否显示火警的准确地址，卸掉任一手动报警按钮查看主机是否显示有探测器的故障信号并应显示探测器故障的准确位置,。

4、消防广播及声光报警器：消防广播的间距应为25米。

在环境噪声大于60dB的场区，声警报器的声压级应高于背景噪声15dB（使用设备为声压计）。

控制室应能远程分层或分区启动声光报警器及消防广播。

5、消防电话：查看重要设备间内是否设置有消防电话分机，消防电话分机是否通话清晰。

6、火灾自动报警系统联动应符合以下要求：声光报警器、消防广播应动作，非消防电源应切除，风机应启动。

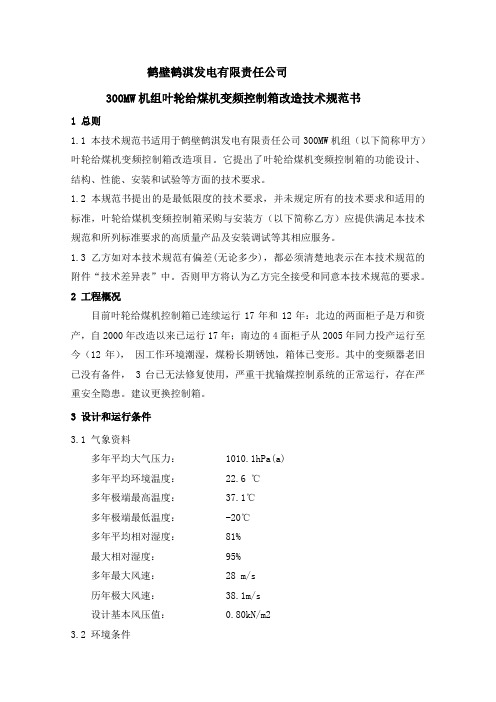

鹤壁鹤淇发电有限责任公司300MW机组叶轮给煤机变频控制箱改造技术规范书1 总则1.1 本技术规范书适用于鹤壁鹤淇发电有限责任公司300MW机组（以下简称甲方）叶轮给煤机变频控制箱改造项目。

它提出了叶轮给煤机变频控制箱的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，叶轮给煤机变频控制箱采购与安装方（以下简称乙方）应提供满足本技术规范和所列标准要求的高质量产品及安装调试等其相应服务。

1.3 乙方如对本技术规范有偏差(无论多少)，都必须清楚地表示在本技术规范的附件“技术差异表”中。

否则甲方将认为乙方完全接受和同意本技术规范的要求。

2 工程概况目前叶轮给煤机控制箱已连续运行17年和12年：北边的两面柜子是万和资产，自2000年改造以来已运行17年；南边的4面柜子从2005年同力投产运行至今（12年），因工作环境潮湿，煤粉长期锈蚀，箱体已变形。

其中的变频器老旧已没有备件， 3台已无法修复使用，严重干扰输煤控制系统的正常运行，存在严重安全隐患。

建议更换控制箱。

3 设计和运行条件3.1 气象资料多年平均大气压力： 1010.1hPa(a)多年平均环境温度： 22.6 ℃多年极端最高温度： 37.1℃多年极端最低温度： -20℃多年平均相对湿度： 81%最大相对湿度： 95%多年最大风速： 28 m/s历年极大风速： 38.1m/s设计基本风压值： 0.80kN/m23.2 环境条件3.2.1 海拔高度： 35.0m（黄海高程）3.2.2 地震基本烈度： 8度3.3 应遵循的主要现行标准以下为叶轮给煤机所应遵循的主要标准及规范，但不仅限于此，如果本技术规范书同下列标准矛盾，按较高标准执行。

DL/T5187.1 火力发电厂运煤设计技术规程DL/T5047-95 电力建设施工及验收技术规范JB/ZQ4286 包装通用技术条件JB/ZQ4000.9 装配通用技术条件JB8-82 产品标牌GB755 电机基本技术要求GB5011 叶轮给煤机BL/T649-1998 叶轮给煤机3.4 设备规范3.4.1 设备名称叶轮给煤机设备型号QYG—1000A制造厂牡丹江东北电力设备有限责任公司投运日期 2005.5安装地点火车卸煤沟设备数量8台4 技术要求4.1 检修项目描述4.1.1设备概况及存在问题目前叶轮给煤机控制箱已连续运行17年和12年：北边的两面柜子是万和资产，自2000年改造以来已运行17年；南边的4面柜子从2005年同力投产运行至今（12年），因工作环境潮湿，煤粉长期锈蚀，箱体已变形。

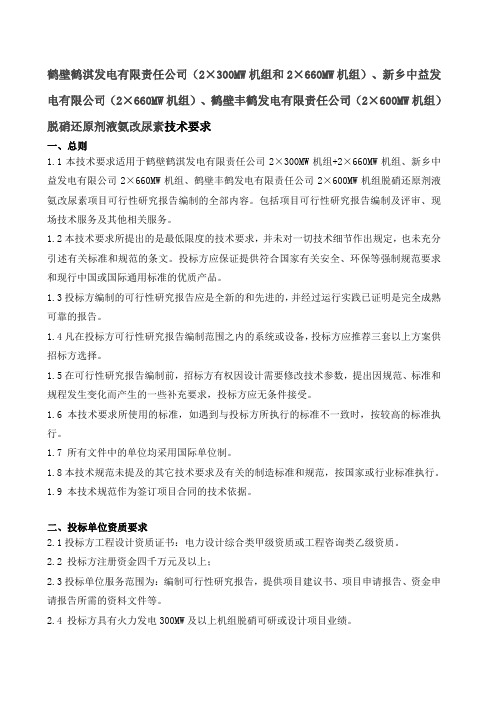

鹤壁鹤淇发电有限责任公司（2×300MW机组和2×660MW机组）、新乡中益发电有限公司（2×660MW机组）、鹤壁丰鹤发电有限责任公司（2×600MW机组）脱硝还原剂液氨改尿素技术要求一、总则1.1本技术要求适用于鹤壁鹤淇发电有限责任公司2×300MW机组+2×660MW机组、新乡中益发电有限公司2×660MW机组、鹤壁丰鹤发电有限责任公司2×600MW机组脱硝还原剂液氨改尿素项目可行性研究报告编制的全部内容。

包括项目可行性研究报告编制及评审、现场技术服务及其他相关服务。

1.2本技术要求所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

投标方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。

1.3投标方编制的可行性研究报告应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的报告。

1.4凡在投标方可行性研究报告编制范围之内的系统或设备，投标方应推荐三套以上方案供招标方选择。

1.5在可行性研究报告编制前，招标方有权因设计需要修改技术参数，提出因规范、标准和规程发生变化而产生的一些补充要求，投标方应无条件接受。

1.6 本技术要求所使用的标准，如遇到与投标方所执行的标准不一致时，按较高的标准执行。

1.7 所有文件中的单位均采用国际单位制。

1.8本技术规范未提及的其它技术要求及有关的制造标准和规范，按国家或行业标准执行。

1.9 本技术规范作为签订项目合同的技术依据。

二、投标单位资质要求2.1投标方工程设计资质证书：电力设计综合类甲级资质或工程咨询类乙级资质。

2.2 投标方注册资金四千万元及以上；2.3投标单位服务范围为：编制可行性研究报告，提供项目建议书、项目申请报告、资金申请报告所需的资料文件等。

2.4 投标方具有火力发电300MW及以上机组脱硝可研或设计项目业绩。

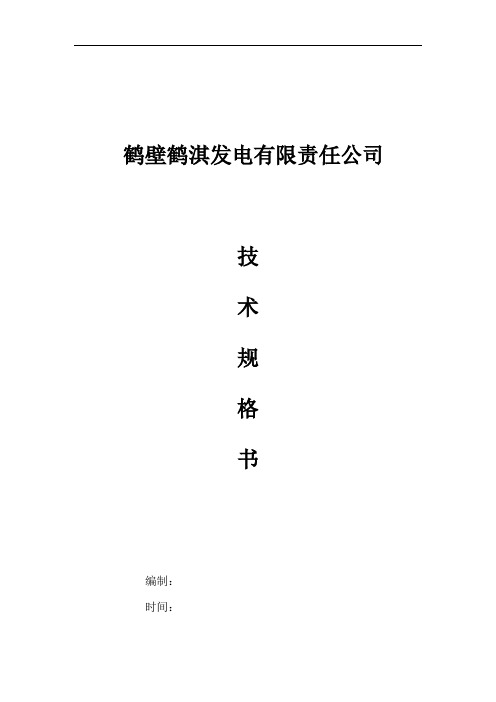

鹤壁鹤淇发电有限责任公司技术规格书编制：时间：技术规格书一、项目简介及使用地点本项目为 1套双控量热仪，用于化验煤样热值测试。

二、技术要求：适用范围适用于分析煤炭、焦炭、石油、生物质燃料、水泥黑生料、固/危废等固态或液态可燃物质的热值。

符合标准GB/T213-2008 《煤的发热量测定方法》GB/T384-1981 《石油产品热值测定法》GB/T30727-2014 《固体生物质燃料发热量测定方法》ASTM D5865-2007 《煤与焦炭总热值的标准试验方法》ISO 1928-2009 《固体矿物燃料-氧弹式量热计测定总值并计算净热值》JC/T1005-2006 《水泥黑生料发热量测定方法》测试时间≤15min，可选配支架，台式/立式自由组合。

标准配置仪器主机/专用水箱/联想计算机/打印机主要技术参数单次完整测试时间：≤15min 温度分辨率：0.0001K 热容量精密度：≤0.10%最大功率：0.65kW准确度：测试结果在标准样品的允许范围内热容量稳定性：三个月内热容量变化≤0.20%电源电压：220V±10%，50/60Hz性能特点1.环境适应能力强，测试结果精、准、稳。

①螺旋管各点等温系统设计，仪器实验可控、稳定的内部环境 (由外桶、桶盖组成，温差＜0.05℃),隔断外部环境（如气流、温度等）对内桶的影响；外桶水温全天候波动＜0.05℃，单样试验期间波动＜0.01℃，确保测试结果准确可靠；②外桶使用半导体控温技术，兼顾制冷和加热，无需补冷水降温，保证内、外桶水系相互独立，实验结束后内桶水直接退入水箱，内桶进、出水对外桶水温无影响，进一步保证外桶控温的稳定。

2.人性化设计，自动化程度高，测试速度快。

①内桶循环水路系统，更易拆装的新型不锈钢氧弹配合金属内桶快速直接定容，并辅以高效稳定的新型内桶搅拌方式，氧弹传热速度更快，有效缩短测试时间，连续测试单样测试时间≤15min；②制冷水箱提前将水温调节至设定温度，并搅拌均匀，缩短了氧弹点火前准备时间，提升了测试速度。

鹤壁鹤淇发电有限责任公司2X 300MW机组化学工业废水回用脱硫系统设备安装技术规范书一、总则1.1本技术规范书适用于鹤壁鹤淇发电有限责任公司2X300MW机组化学工业废水回用脱硫系统设备安装工程的设备和附件，它提出了上述部分的功能设计、结构、改造、安装和试验等方面的技术要求。

1.2本技术规范书所提及的要求都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，投标方应保证提供符合本技术规范书和相关工业标准的功能齐全的优质产品及其相应服务。

对国家有关安全、环保等强制性标准必须满足其要求。

1.3如投标方没有对本技术规范书提出书面偏差，招标方则可认为投标方完全接受和同意本技术规范书的要求。

如有偏差必须清楚地表示在投标文件中，否则招标方将认为投标方完全接受和同意本招标文件的要求。

1.4投标方须执行本规范书所列要求、标准。

在签订合同之后，到投标方开始准备开工的这段时间内，招标方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，投标方应遵守这个要求，具体款项内容由双方商定。

本规范书中未提及的内容均应满足或优于本规范书所列的国家标准、电力行业标准和有关国际标准。

本规范书所使用的标准，如遇到与投标方所执行的标准不一致时，按较高的标准执行。

二、规范和标准治理内容应符合下列（但不限于并不低于下列）规范的要求。

DL 5031（DL-5007）《电力建设施工及验收技术规范（管道篇）（焊接篇）》GB 50235 《工业金属管道工程施工及验收规范》GB 50236 《现场设备工业管道焊接工程施工及验收规范》GB 50184 《工业金属管道工程质量检验评定标准》GB 985 《气焊、手工电弧焊气体保护焊焊缝坡口的基本形状与尺寸》GB 50242-2002 《装建筑给水排水及采暖工程施工质量验收规范》GB50235-2010 《工业金属管道施工规范》GB50204-2002 《混凝土结构工程施工验收规范》GB50203-2002 《砖石工程施工及验收规范》GB50209-2002 《建筑地面工程施工及验收规范》GB50300-2001 《建筑工程施工质量验收统一标准》GB50164-92 《混凝土质量控制标准》GBJ107-87 《混凝土强度检验评定标准》JGJ59-88 《建筑施工安全检查评分标准》JGJ33-86 《建筑机械使用安全技术规程》JGJ46-88 《施工现场临时用电安全技术规范》GB50194-93 《建筑工程施工现场供用电安全规范》GB11352-89 《一般工程用铸铁、碳钢件》GB/50231-98 《机械设备安装工程施工及验收规范》JGJ 130-2011 《建筑施工扣件式钢管脚手架安全技术规范》GB50054-2011 《低压配电设计规范》GB50254-1996 《电气装置安装工程低压电气施工及验收规范》GB50168-1992 《电气装置安装工程电缆线路施工及验收规范》GB 50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50170-1992 《电气装置安装工程旋转电机施工及验收规范》三、工程项目内容3.1废水处理站工业废水池安全护栏修补，修补后的护栏刷防腐漆。

鹤壁鹤淇发电有限责任公司2×300MW机组#1发电机氢气循环风机组程控设备维修项目技术规范书1 总则1.1 本技术规范书适用于鹤壁鹤淇发电有限责任公司（以下简称甲方）2×300MW 机组#1发电机氢气循环风机组程控设备维修服务项目。

它提出了#1发电机氢气循环风机组程控设备维修服务的技术标准和规范，内容包含#1发电机氢气循环风机组程控设备的技术参数、维修方案、工艺标准、试验、试运、性能验收、售后服务、质量保证、资料及设备交付等各方面的技术要求和供货范围、包装运输等。

1.2 本技术规范书只规定了主要原则和使用范围，提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方（乙方）应保证提供符合本技术规范书和工业标准的优质、安全、可靠的维修质量及其相应服务。

设备维修所用配件等物资材料应通过权威检测部门的产品检验，是技术和工艺先进，并经过运行实践证明是成熟可靠的高质量产品。

对国家有关工业标准和安全、环保等强制性标准及规定，也必须满足其要求。

1.3乙方具有不低于3个PLC程序控制项目的业绩证明。

1.4 如果乙方未以书面形式对本技术规范书的条文提出异议，那么甲方可以认为乙方提供的设备维修服务完全符合本规范书的要求。

如有异议，不管多么微小，都应予以详细说明。

1.5 只有甲方有权修改本技术规范书，合同谈判将以本规范书为依据，并经乙方认可，经修改后最终确定的技术协议将作为订货合同的附件，与合同正文具有同等的法律效力。

1.6 乙方如有本技术规范书以外的要求，应以书面形式提出，双方签字确认后可作为技术规范的附件，具有与技术规范同等的效力。

如果本技术规范书前后出现有不一致的描述，乙方应在投标前提出澄清，未提出澄清的则以甲方的解释为准。

1.7 乙方应提供详细的设备维修方案供甲方参考，但甲方认可的设备维修方案并不解除乙方的责任。

1.8对本技术规范书中所供设备的数据和参数，乙方须全面核实，对重要参数有差异时，应以更有利于设备安全运行、维修质量为原则，必要时进行性能测试，确保维修后的设备整体状况良好。

鹤壁鹤淇发电有限责任公司2×300MW机组#1、2炉安全阀校验技术规范书1 、总则1.1 本规范书适用于鹤壁鹤淇发电有限责任公司2×300MW机组#1、2炉安全阀校验工程。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证锅炉安全阀校验符合本规范书和相关标准。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，那么采购人将认为投标方完全满足本规范书的要求，任何偏差（无论多么微小）都必须清楚地表示在招标书中的差异表中。

1.4 在签订合同之后，采购人有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。

1.5本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。

2、简介：2.1、鹤壁鹤淇发电有限责任公司2×300MW机组#1、2炉是东方锅炉厂生产的DG1025/18.2-Ⅱ12型锅炉，亚临界压力，一次中间再热的自然循环锅炉，单炉膛Π型，四角切圆燃烧，尾部双烟道结构，采用挡板调节再热汽温，固态排渣，全钢架悬吊结构，平衡通风，半露天布置。

2.2、锅炉参数3、技术要求3.1根据TSG ZF001-2006《安全阀安全技术监察规程》、DL/T 959—2014《电站锅炉安全阀技术规程》、 DL612-1996《电力工业锅炉压力容器监察规程》，投标方对招标方安全阀进行解体检查以及在线整定试验，安全阀校验后，其起座压力、回座压力、阀瓣开启高度应符合锅炉检修规程规定，详细记录入技术档案，并协助招标方完善安全阀校验台账。

3.2 安全阀校验合格后制作并悬挂铅封和校验铭牌。

3.3 《电站锅炉安全阀技术规程》（DL/T959-2014）8.4.4规定：“安全阀应使用安全阀在线定压仪进行校验调整。

校验调整可以在机组启动或带负荷运行的过程中（宜在75％～80％额定压力下）进行。

鹤壁鹤淇发电有限责任公司300MW机组#3灰库加装双轴加湿搅拌机技术规范1.总则1.1本技术规范适用于鹤淇300MW机组灰库调湿机采购、安装、调试工作。

1.2 本工程采取包工包料形式，由投标人提供调湿机的采购、安装施工、调试配套工作1.3 投标人包施工机具、包施工现场的运输和起吊、卸车后至施工现场的二次运输和现场保管等。

1.4现场施工工程涉及到起重、焊接、架子等专业，投标人须合理地组织施工，科学地进行管理，有效地安排好人力物力，做到文明施工，实现按时、按量、保质、保安全完成该工程。

1.5 投标人须包质量、包安全、包工期、包现场和相关地点的清洁卫生并完成整个工程的拆除、安装及全面性恢复等工作。

1.6 投标人须严格按照本规范书进行安装施工。

1.7 如果投标人未以书面形式对本规范书提出异议，则招标人认为投标人将完全满足本规范书的要求。

如有异议，不管多么微小，都应在附件1“技术差异表”中详细列出。

2.项目概述鹤淇300MW机组灰库于2005年建成投运，为混凝土平底灰库，灰库为圆筒形，共三座。

由灰库本体、压缩空气系统、灰库气化风及电加热系统、卸灰及除尘系统、库顶设备、料位计等组成。

灰库内径9m，标高31m，库容1000吨。

每座灰库下部均设调湿灰排放口和干灰排放口。

调湿灰排放口下设有双轴搅拌机，将干灰调湿成含水率25%的湿灰装车运至灰场。

干灰口下设汽车散装机，将干灰装入罐装汽车外运供综合利用。

除灰系统中飞灰输送部分、灰库气化风部分的采用控制室控制，灰库卸灰部分采用就地控制方式。

3.技术标准《电力建设施工及验收技术规范》（SDJ 69-87建筑工程篇）《电力建设施工及验收技术规范》（DL/T 5007-92焊接篇）《电站钢结构焊接通用技术条件》（DL/T 678—1999）《电力建设安全工作规程》（火力发电厂部分）《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）《火力发电厂焊接技术规程》DL/T869-20044.工程范围4.1 供货1 一般要求1.1 投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术规范的要求。
