继电保护作业

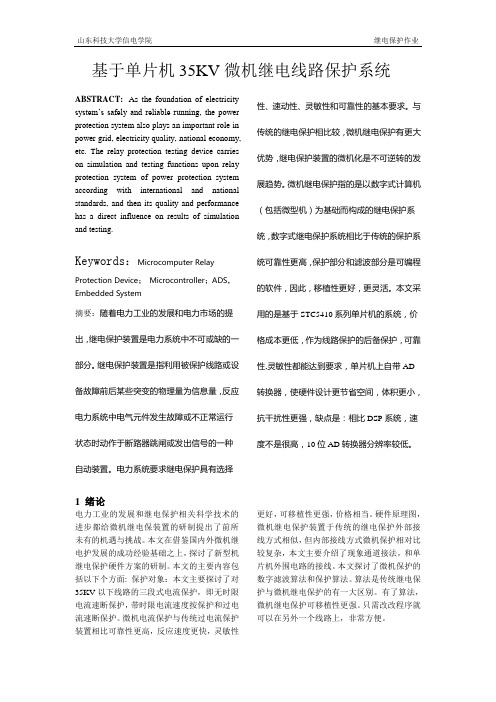

基于单片机35KV微机继电线路保护系统ABSTRACT:As the foundation of electricity system’s safely and reliable running,the power protection system also plays an important role in power grid, electricity quality, national economy, etc. The relay protection testing device carries on simulation and testing functions upon relay protection system of power protection system according with international and national standards, and then its quality and performance has a direct influence on results of simulation and testing.Keywords：Microcomputer Relay Protection Device； Microcontroller；ADS，Embedded System摘要：随着电力工业的发展和电力市场的提出，继电保护装置是电力系统中不可或缺的一部分。

继电保护装置是指利用被保护线路或设备故障前后某些突变的物理量为信息量，反应电力系统中电气元件发生故障或不正常运行状态时动作于断路器跳闸或发出信号的一种自动装置。

电力系统要求继电保护具有选择性、速动性、灵敏性和可靠性的基本要求。

与传统的继电保护相比较，微机继电保护有更大优势，继电保护装置的微机化是不可逆转的发展趋势。

微机继电保护指的是以数字式计算机（包括微型机）为基础而构成的继电保护系统，数字式继电保护系统相比于传统的保护系统可靠性更高，保护部分和滤波部分是可编程的软件，因此，移植性更好，更灵活。

《继电保护原理》第二次作业答案 一、单项选择题。本大题共20个小题，每小题 2.0 分，共40.0分。在每小题给出的选项中，只有一项是符合题目要求的。

1. 电磁型电流继电器的动作条件是( C ) A. Mdc≥Mm B. Mdc≥Mth C. Mdc ≥Mm+ Mth D. Mdc≥ Mm +2Mth 2. 电流继电器返回系数是指返回电流和动作电流的比值。为保证电流保护较高的动作( C )，要求有较高的返回系数。 A. 选择性 B. 速动性 C. 灵敏性 D. 靠得住性 3. 电流保护进行灵敏度校验时选择的运行方式为系统( B ) A. 最大运行方式 B. 最小运行方式 C. 正常运行方式 D. 事故运行方式 4. 灵敏度太低时，则在最无益于保护动作的运行方式下，可能使保( B )。 A. 误动 B. 拒动 C. 速动性受影响 D. 靠得住性受影响 5. Y/-11变压器后( D )相故障时, 三继电器方式动作灵敏度提高1倍。 A. BC B. ABC C. CA D. AB 6. 电流速断保护定值不能保证( B )时，则电流速断保护要误动作，需要加装方向元件。 A. 速动性 B. 选择性 C. 灵敏性 D. 靠得住性 7. 大电流接地系统单相接地短路时保护安装处的零序电流、电压之间的相位差由其( B )零序阻抗角决定，与故障点位置无关。 A. 线路的 B. 背侧的 C. 相邻变压器的 D. 相邻线路的 8. 一般零序过电流(零序III段)保护的动作时间( A )单相重合闸的非同期时间，因此可以不考虑躲非全相运行时的最大零序电流。 A. 大于 B. 小于 C. 等于 D. 接近 9. 在给方向阻抗继电器的电流、电压线圈接入电流电压时，必然要注意不要接错极性，若是接错极性，会发生方向阻抗继电器( C )的后果。 A. 拒动 B. 误动 C. 正向故障拒动或反向故障误动 D. 损坏 10. 距离 III 段的灵敏度校验应按分支系数Kfz为最大的运行方式来肯定，目的是为了保证保护的( C )。 A. 速动性 B. 选择性 C. 灵敏性 D. 靠得住性 11. 反映接地短路的阻抗继电器，若是UJ =UA，则 IJ=( C )。 A. IA B. IA-I0 C. IA-K3I0 D. 3I0 12. 对于三段式距离保护，当线路故障且故障点位于保护 I 段范围内时，阻抗元件的启动顺序是( C )。 A. Ⅰ段Ⅱ段Ⅲ段 B. Ⅲ段Ⅱ段Ⅰ段 C. Ⅰ、Ⅱ、Ⅲ段同时 D. 任意顺序 13. 对于双侧电源系统，由于故障时双侧电流的相位不同，若是故障点的短路电流 Id 超前流过保护的电流 Id1，则保护的( C )。 A. 测量阻抗减小 B. 测量阻抗不变 C. 测量阻抗增大 D. 测量阻抗增大或减小 14. 差动保护只能在被保护元件的内部故障时动作，而不反映外部故障，具有绝对( A )。 A. 选择性 B. 速动性 C. 灵敏性 D. 靠得住性 15. 对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( C )。 A. 允许信号 B. 跳闸信号 C. 闭锁信号 D. 任意信号 16. 相差高频保护采用比较线路两头( A )相位来反映对称短路。 A. 正序电流 B. 零序电流 C. 负序电流 D. 相电流 17. 高频保护大体原理是：将线路两头的电气量（电流方向或功率方向）转化为高频信号；以( C )为载波传送通道实现高频信号的传送，完成对两头电气量的比较。 A. 微波通道 B. 光纤通道 C. 输电线路 D. 导引线 18. 变压器内部故障时，由于故障电流一样也会存在必然非周期分量，在利用速饱和变流器BLH后，纵差保护的动作速度( B )。 A. 加速了 B. 延迟了 C. 不改变 D. 不肯定 19. 发电机正常运行时的机端三次谐波电压老是( A )中性点侧三次谐波电压。 A. 小于 B. 大于 C. 等于 D. 大于或小于 20. 简单滤波单元中的( C )可用于减弱输入信号中的高频信号分量。 A. 相加滤波单元 B. 相减滤波单元 C. 积分滤波单元 D. 加减滤波单元

35kV继电保护调试作业指导书继电保护调试作业指导书审批页批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日一、试验组织与管理项目部经理:项目部质检员:项目部技术员:项目部安全员:二、编制依据：1、依据《********变电工程施工组织设计》2、继电保护调试执行标准：1）依据《继电保护及安全自动装置规程》及反事故技术措施文件汇编。

2）微机保护校验规程。

3）厂家技术说明书及调试大纲。

三、试验进度及人员安排：由于本工程为综自改造工程，原有设备都在运行状态，改造过程中是按照停电计划进行分块改造，故本期工程在改造期间人员安排基本按照停电计划进行，在工程主要管理试验人员不变的情况下以最合理的方式安排工作人员在场；加强和甲方和监理的沟通，确保工程进度按照计划进行。

四、施工准备及安全注意事项：1、装置试验前，工作负责人必须组织调试人员认真学习规程，要求理解和熟悉规程内容和施工图纸，由于本期工程为扩建工程，故一切工作必须要有工作票，认真核对工作票内容，杜绝一切无票作业行为，每项工作开展前必须有调试队长和工程技术员交底。

2、认真学习制造厂的技术说明书及调试大纲，将新系统和运行柜的搭接工作系统的整理出来，编制搭接作业指导书，在工程验收合格后配合甲方搭接。

3、加入装置的试验电流、电压，若无特殊情况，均应从端子排加入。

4、插、拔插件（或印刷电路板）时，必须关闭电源，方可进行。

5、如果需要接触印刷电路板时，应带静电防护接地护套。

6、使用交流供电的仪器时，外壳应可靠接地；测量电子电路时电子仪器的电源输入端与所测量的电路有良好绝缘。

7、因检测需要临时短接或断开的端子，应逐个记录，检验结束后应及时恢复。

8、试验人员应及时分析整理试验数据与结果，发现问题及时查找原因。

9、试验用主要仪器和设备：三相继电保护测试仪P30 1台单相继电保护测试仪850 1台兆欧表1000V，2500V 各1块数字式万用表3块交流电流表3块五、保护装置调试：1、绝缘电阻：用1000V兆欧表测量下列各回路对地及各回路之间的绝缘电阻，其阻值均应大于10MΩ。

继电保护及课程设计四、主观题(共26道小题)32.继电保护的选择性是指继电保护动作时,只能把故障元件从系统中切除无故障部分继续运行。

33.电力系统切除故障的时间包括时间和的时间。

参考答案：电力系统切除故障的时间包括继电保护动作时间和断路器跳闸的时间。

34.继电保护装置一般是由、和组成。

参考答案：继电保护装置一般是由测量比较元件、逻辑判断元件和执行输出元件组成。

35.电流速断保护的动作电流按大于本线路末端整定，其灵敏性通常用表示。

参考答案：电流速断保护的动作电流按大于本线路末端最大短路电流整定，其灵敏性通常用保护范围的大小表示。

36.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的和。

参考答案：中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的数目和分布。

37.中性点不接地电网发生单相接地后，可继续运行，故保护一般作用于。

参考答案：中性点不接地电网发生单相接地后，可继续运行一段时间，故保护一般作用于发信号。

38.距离保护是反应的距离，并根据距离的远近确定的一种保护。

参考答案：距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的一种保护。

39. I、II、III段阻抗元件中，段元件可不考虑受振荡的影响，其原因是。

参考答案：I、II、III段阻抗元件中， III 段元件可不考虑受振荡的影响，其原因是靠时间整定躲过振荡周期。

40.纵联保护的通道主要有以下几种类型、、和。

参考答案：纵联保护的通道主要有以下几种类型电力线载波、微波、光纤和导引线。

41.高频保护通道传送的信号按其作用不同，可分为信号、信号、信号三类。

参考答案：高频保护通道传送的信号按其作用不同，可分为闭锁信号、允许信号、跳闸信号三类。

42.变压器故障的主要类型有：各相绕组之间发生的，单相绕组部分线匝之间发生的，单相绕组或引出线通过外壳发生的单相接地故障等。

参考答案：变压器故障的主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。

继电保护作业答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII习题一1、在下图所示电网中，已知kV E 3/121=，Ω=8m in ,s X ，Ω=10max ,s X ，Ω=401L X ，Ω=202L X ，A I fh 150max ,2,=，自启动系数8.1=Zq K ，1L 装有三段式电流保护，过电流保护的动作时限为s 1.2，开关3处的过电压保护动作时限为2.6s ，试求：（1）2L 相间电流速断保护的dz I ；（2）2L 相间限时电流速断保护的dz I 、lm K 和动作时限； （3）2L 过电流保护的dz I 、lm K 和动作时限及接线方式。

解：（1）)(495.2))208/()3/121()/(2min .max .kA X X E I L s db =+=+=∴)(994.2495.22.1''max .2kA I K I db k dz =⨯=⨯=（2）)(027.1))40208/()3/121()/(12min .max .kA X X X E I L L s dc =++=++=∴)(233.1027.12.1''max .1kA I K I dc k dz =⨯=⨯=)(4796.1233.12.1'""12kA I K I dz k dz =⨯=⨯=∵)(017.2)2010/()3/121()2/3()/()2/3(2max .min .kA X X E I L s db =+⨯=+⨯= ∴363.14796.1/017.2"/2min .===dz dB lm I I K电流速断保护动作时限s t 1.0'1=，s t t t 6.05.01.0'"12=+=∆+=（3）取可靠系数15.1'''=k K ，返回系数85.0=h K则)(3.365150)85.0/15.18.1()/'''('''max .2.2A I K K K I fh h k zq dz =⨯⨯=⨯⨯=校验灵敏度：近后备：52.53653.0/017.2'''/2min .===dz dB lm I I K远后备：37.23653.0/)]6010/()2/3()3/121[('''/2min .=+⨯==dz dC lm I I Ks t t t 1.35.06.2''''''32=+=∆+=接线方式：电压较高（121kV ），采用三相三接线。

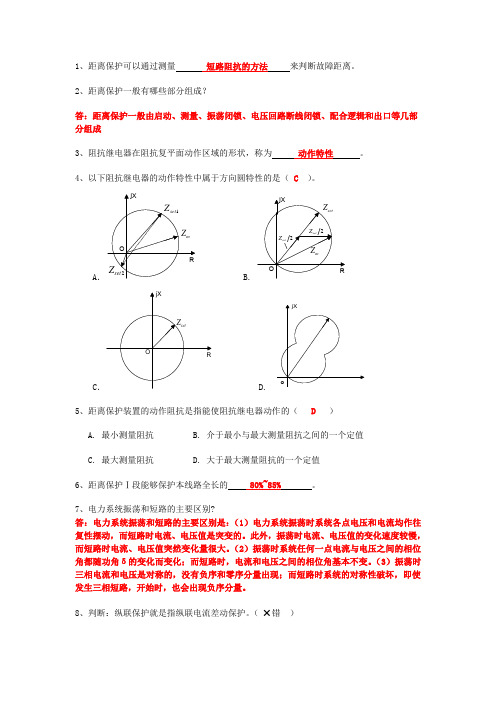

1、距离保护可以通过测量短路阻抗的方法来判断故障距离。

2、距离保护一般有哪些部分组成？答：距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成3、阻抗继电器在阻抗复平面动作区域的形状，称为动作特性。

4、以下阻抗继电器的动作特性中属于方向圆特性的是（ C）。

A．C D.5、距离保护装置的动作阻抗是指能使阻抗继电器动作的（D）A. 最小测量阻抗B. 介于最小与最大测量阻抗之间的一个定值C. 最大测量阻抗D. 大于最大测量阻抗的一个定值6、距离保护Ⅰ段能够保护本线路全长的 80%~85%。

7、电力系统振荡和短路的主要区别?答：电力系统振荡和短路的主要区别是：（1）电力系统振荡时系统各点电压和电流均作往复性摆动，而短路时电流、电压值是突变的。

此外，振荡时电流、电压值的变化速度较慢，而短路时电流、电压值突然变化量很大。

（2）振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化；而短路时，电流和电压之间的相位角基本不变。

（3）振荡时三相电流和电压是对称的，没有负序和零序分量出现；而短路时系统的对称性破坏，即使发生三相短路，开始时，也会出现负序分量。

8、判断：纵联保护就是指纵联电流差动保护。

（✖错）9、纵联保护电力载波高频通道一般用（ C ）方式来交换被保护线路两侧的比较信号。

A.卫星传输B.微波通道C.相—地高频通道D.电话线路10、什么是纵联电流差动保护？答:所谓输电线的纵联保护，就是用某种通信通道将输电线两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围外，从而决定是否切断被保护线路。

变压器的纵联差动保护及其原理所谓变压器的纵联差动保护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的保护。

纵联差动保护装置，一般用来保护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。

继电保护作业安全生产考试题库【3套练习题】模拟训练含答案答题时间：120分钟试卷总分：100分姓名：_______________ 成绩：______________第一套一.单选题(共20题)1.高压电动机发生定子绕组的相间短路故障时要求()。

A、尽快切除故障电动机B、发出故障信号C、发出异常信号2.电动机堵转保护采用()构成。

A、定时限动作特性B、反时限动作特性C、长延时动作特性D、短延时动作特性3.运行经验表明,架空线路故障的性质大多为()。

A、瞬时性故障B、永久性故障C、转换性故障4.某变电站线路装设低电压保护,其正常工作时电压为100V,其动作电压为80V,在保护范围末端发生故障的最大电压为50V,则该低电压保护的灵敏系数为()。

A、1.25B、1.6C、2D、35.当限时电流速断保护灵敏度不满足要求时,通常解决灵敏度不足的方法是限时电流速断保护的动作电流及动作时间与()配合。

A、下级线路瞬时电流速断保护B、本线路瞬时电流速断保护C、下级线路限时电流速断保护6.电动机负序电流保护动作于()。

A、跳闸B、信号C、减负荷7.电动机的过负荷保护的动作对象可以根据需要设置动作于()或动作于信号。

A、闭锁保护B、瞬时跳闸C、延时跳闸8.电动机的过负荷保护的动作对象可以根据需要设置动作于跳闸或动作于()。

A、信号B、开放保护C、闭锁保护9.一般把继电保护()、动作时间的计算和灵敏度的校验称为继电保护的整定计算。

A、功率B、相位C、动作值10.对于反应故障参数降低而动作的欠量继电保护装置,灵敏度计算为()。

A、保护范围末发生金属性短路时故障参数最小计算值除以保护装置的动作参数B、保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数C、保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值11.微机保护数据采集系统包括()、模拟滤波器、采样保持、多路转换、模数转换等功能模块。

北京交通大学远程与继续教育学院沈阳铁路局学习中心说明：①阶段测试作业必须由学生书写完成，打印复印不计成绩。

②学生应按有关课程的教学要求，在规定的交纳日期前交纳作业。

③任课教师评定考试成绩后，将成绩与评语反馈给学生本人。

④每一次阶段测试作业成绩记为本学期课程总成绩的20%。

作业如下：一、填空26、目前在系统中，自动重合闸与继电保护配合的方式主要有两种：即（）和（）27、（）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

28、三相一次自动重合闸装置通常由（）元件、（）元件、（）元件和（）元件。

29、单相重合闸：是指线路上发生（）故障时，保护动作只跳开故障相的断路器，然后进行单相重合。

30、自动重合闸作用在线路上发生暂时性故障时，迅速恢复供电，从而可提高供电的（）。

31、变压器瓦斯保护的作用是反应变压器（）的各种短路故障及（）。

32、变压器轻瓦斯保护动作于（），重瓦斯保护动作于（）。

33、变压器过电流保护的作用是反应外部（）引起的过电流，并作为内部（）的后备保护。

34、在变压器内部故障时，由于短路电流中（）的作用，将使采用差动继电器的差动保护（）动作。

35、对于变压器纵差动保护，在（）和（）时，流入差动继电器的电流为零（）。

36、发电机转子绕组两点接地时，除可能使转子绕组和铁芯损坏外，还会因（）不对称，使机组产生（）。

37、发电机的纵差动保护，反应发电机（）及其（）的相间短路。

38、发电机定子绕组单相接地时，故障相对低电压等于（），中性点对地电压（）。

39、发电机定子绕组发生匝间短路时，机端三相对中性点电压（），因此，出现了( )电压。

40、正常情况下，发电机（）的三次谐波电压总是小于（）的三次谐波电压。

41、母线的保护方式有利用（）切除母线故障，采取（）切除母线故障。

42、按差动原理构成的母线保护，能够使保护动作具有（）和（）。

43、母线差动保护的差动继电器动作电流的整定按躲过（）时最大不平衡电流和躲过（）电流计算。

继电保护作业安全技术实际操作考试点设备配备标准1．总则
继电保护工安全技术实际操作考试分为安全用具使用、安全操作技术、作业现场安全隐患排除、作业现场应急处置四个科目,每个科目设置若干考题.考位按照每道考题要求,确定相应的作业面积,并配置相应的考试设备及防护设施.
2．设备配备要求
安全用具使用
继电保护常用仪器仪表使用
常用安全用具的检查及使用
安全操作技术
分立元件电磁型电流继电器检验
电流互感器的极性检验运行中变电站10kV馈线间隔
电流速断保护检验线路微机保护装置
线路重合闸自动装置检验
作业现场安全隐患排除
断路器合闸回路故障查找
备用电源自动投入装置拒动
跳闸回路断线故障查找
作业现场应急处置
触电事故现场的应急处理
此题为口述题,需具备满足口述考试需要的设备设施.
单人徒手心肺复苏操作
具体设备、设施、器材及其型号、规格、数量见通用部分.灭火器的选择和使用
具体设备、设施、器材及其型号、规格、数量见通用部分.。

继电保护专业生产作业（施工）危险点控制指导手册1 保护屏更换与安装 (52)2 变压器保护校验 (53)3 低周解列、低周减载及备用电源自投装置校验 (54)4 电测仪表工作 (55)5 一屏多套保护其中一套保护校验 (56)6 配置多套保护的设备其中一套或几套保护校验 (57)7 高频保护通道设备试验 (58)8 继电保护装置静态试验 (59)9 控制电缆敷设 (60)10 母线差动保护装置校验 (61)11 失灵保护装置校验 (62)12 微机故障录波装置校验 (63)13 一次设备更换后的试验和接线 (64)14 一次通电流试验 (65)15 远动工作 (66)16 端子箱更换与安装 (67)17 保护及自动装置屏安装与调试 (68)18 电流互感器更换后试验、接线及保护装置校验 (69)19 电压互感器二次定相 (70)20 继电保护装置测相位 (71)21 继电保护及自动装置异常情况的检查和处理 (72)22 二次回路异常情况的检查和处理 (73)23 保护装置改定值 (74)24 常规电磁型保护试验 (75)1 保护屏更换与安装2 变压器保护校验3 低周解列、低周减载及备用电源自投装置校验4 电测仪表工作5 一屏多套保护其中一套保护校验6 配置多套保护的设备其中一套或几套保护校验7 高频保护通道设备试验8 继电保护装置静态试验9 控制电缆敷设10 母线差动保护装置校验11 失灵保护装置校验12 微机故障录波装置校验13 一次设备更换后的试验和接线14 一次通电流试验15 远动工作16 端子箱更换与安装17 保护及自动装置屏安装与调试18 电流互感器更换后试验、接线及保护装置校验19 电压互感器二次定相20 继电保护装置测相位21 继电保护及自动装置异常情况的检查和处理22 二次回路异常情况的检查和处理23 保护装置改定值24 常规电磁型保护试验。
