大工19秋《电力系统继电保护》在线作业3(参考答案)

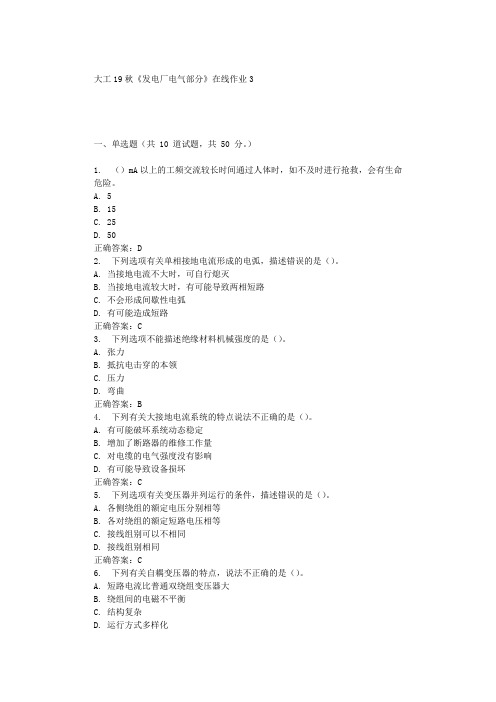

大工19秋《发电厂电气部分》在线作业3
一、单选题（共 10 道试题，共 50 分。

）
1. （）mA以上的工频交流较长时间通过人体时，如不及时进行抢救，会有生命危险。

A. 5
B. 15
C. 25
D. 50
正确答案：D
2. 下列选项有关单相接地电流形成的电弧，描述错误的是（）。

A. 当接地电流不大时，可自行熄灭
B. 当接地电流较大时，有可能导致两相短路
C. 不会形成间歇性电弧
D. 有可能造成短路
正确答案：C
3. 下列选项不能描述绝缘材料机械强度的是（）。

A. 张力
B. 抵抗电击穿的本领
C. 压力
D. 弯曲
正确答案：B
4. 下列有关大接地电流系统的特点说法不正确的是（）。

A. 有可能破坏系统动态稳定
B. 增加了断路器的维修工作量
C. 对电缆的电气强度没有影响
D. 有可能导致设备损坏
正确答案：C
5. 下列选项有关变压器并列运行的条件，描述错误的是（）。

A. 各侧绕组的额定电压分别相等
B. 各对绕组的额定短路电压相等
C. 接线组别可以不相同
D. 接线组别相同
正确答案：C
6. 下列有关自耦变压器的特点，说法不正确的是（）。

A. 短路电流比普通双绕组变压器大
B. 绕组间的电磁不平衡
C. 结构复杂
D. 运行方式多样化。

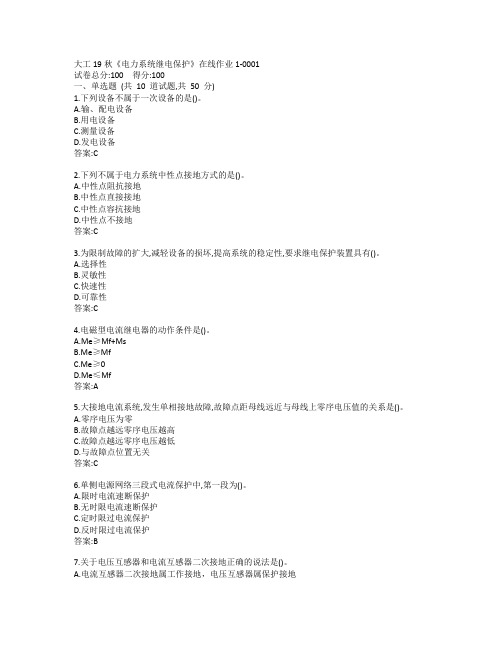

大工19秋《电力系统继电保护》在线作业1-0001
试卷总分:100 得分:100
一、单选题(共10 道试题,共50 分)
1.下列设备不属于一次设备的是()。

A.输、配电设备
B.用电设备
C.测量设备
D.发电设备
答案:C
2.下列不属于电力系统中性点接地方式的是()。

A.中性点阻抗接地
B.中性点直接接地
C.中性点容抗接地
D.中性点不接地
答案:C
3.为限制故障的扩大,减轻设备的损坏,提高系统的稳定性,要求继电保护装置具有()。

A.选择性
B.灵敏性
C.快速性
D.可靠性
答案:C
4.电磁型电流继电器的动作条件是()。

A.Me≥Mf+Ms
B.Me≥Mf
C.Me≥0
D.Me≤Mf
答案:A
5.大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A.零序电压为零
B.故障点越远零序电压越高
C.故障点越远零序电压越低
D.与故障点位置无关
答案:C
6.单侧电源网络三段式电流保护中,第一段为()。

A.限时电流速断保护
B.无时限电流速断保护
C.定时限过电流保护
D.反时限过电流保护
答案:B
7.关于电压互感器和电流互感器二次接地正确的说法是()。

A.电流互感器二次接地属工作接地，电压互感器属保护接地。

4接地短路电流保护1、如图所示网络：线路正序电抗X|=0.4C/b”，零序电抗Xo=1.4C/如7；变压器Tl、T2的额定参数为：31.5MVA, 110/6.6kV, 5% = 10.5。

试决定线路AB的零序电流第I、II、III段的动作电流、灵敏度和动作时限。

（已知线路采用三相一次自动重合闸，且K爲=L25、K爲=1.15、K作=1.25, 心=0.5、K 矽=1.5、K er =0.1；要求II段保护灵敬度不小于1.25, III段保护作为本线路后备保护时要求灵敏度不小于1.5,作为相邻下一级电路后备保护时要求灵敬度不小于1.2）1、参数计算：线路AB：/脑二程朋二*。

，X O AB=28G线路BC：X、BC -X Q.BC = 200, X。

BC = 70。

变压器Tl：X]7 = X2r = 48.08Q2、整定计算：1）零序I 段:X[g = X[s + X] AB = 130, X QE =X Os + X0 AB = 36Q ,因此应根据K⑴来整定启动电流，根据来校验灵敏度。

动作电流：灵敏度校验:9L in =8.94km>0.2x20km,满足灵敏度要求。

2）零序 II 段：X ；Z = X U + X L4C =33Q, X ；Z = X O , + X O ^ = 1O6Q,因此应根据K ⑴来整定启动电流，根据K （E 来校验灵敏度。

I 爲=略1爲=C - 3/（，）o.c.m ax = C- </ --V ，W V - = 1665MZA 1Z + A oz灵敏度校验：‘O.B.min = ~——二"K sen.\ =一沪皿=5.41 >1.25 A 1X +ZA 0E ‘如」动作时限：X = °・5$3）零序III 段：由于线路釆用三相一次自动重合闸，因此不需 考虑非全相运行。

7(3)_ E (p1 K.B.max —〒~ y A \S +A ABn I 加=C Sax = K 粘・ K st ・ K np . K er •/⑶g = 0.479MQ/“111 _ ' "O.B.min _ / o 、i c近后备：KseZ - — — 4.9〉1.5,满足;铁"i______ - —K R IU — "o.C.min 一 .__ 匹后备： O.C.min — yr . Q yr•他.1 •远— jlll A 1S 十 ZA OS E (pX ］工.mg +2X 0Z min E (p (X ］$ + 兀］•人仙)+ 2(X°s + X Q • /m j n )E (p 1.7 >L2满足。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸;9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

;(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电力系统继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

东北农业大学网络教育学院电力系统继电保护网上作业题参考答案第一章绪论一. 填空题1.速动性选择性灵敏性可靠性2.测量部分、逻辑部分、执行部分3.故障发出信号4.不拒动，不误动5.相间短路，接地短路6.正常状态不正常状态故障状态7.主保护后备保护近后备远后备8.主保护后备保护9.灵敏系数高10.过负荷单相接地故障11.过电流低电压差动12.瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2.电力系统继电保护的基本性能应满足四个基本要求，即选择性、速动性、灵敏性、可靠性。

选择性：是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

速动性：短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。

灵敏性：是指对于保护范围内发生故障或不正常运行状态的反应能力。

可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

3.基本任务：（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证非故障部分迅速恢复正常运行。

（2）对不正常运行状态，根据运行维护条件，而动作于发出信号、减负荷或跳闸，且能与自动重合闸相配合。

4.所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。

5. 当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。

当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。

第二章电网的电流保护一. 填空题1.起动2.限时电流速断保护（二段保护）3.阶梯原则4.起动特性返回特性5.完全补偿、欠补偿、过补偿三过补偿6两相星型7.在被保护线路末端发生短路时通过保护装置的短路电流最大，系统的等值阻抗最小。

大工19秋《电力系统继电保护》在线作业2
一、单选题（共 10 道试题，共 60 分。

）
1. 短距离输电线路比长距离输电线路受过渡电阻的影响要（）。

A. 小
B. 大
C. 一样
D. 无法确定
正确答案：B
2. 纯电感、电容并联回路发生谐振时，其并联回路的视在阻抗等于（）。

A. 无穷大
B. 零
C. 电源阻抗
D. 无法确定
正确答案：B
3. 距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）。

A. 灵敏度高
B. 灵敏度低
C. 灵敏度一样
D. 保护范围小
正确答案：A
4. 继电保护后备保护逐级配合是指（）。

A. 时间配合
B. 时间和灵敏度配合
C. 灵敏度配合
D. 以上说法均不对
正确答案：B
5. 若故障点综合零序阻抗小于正序阻抗，则各类接地故障中的零序电流分量以（）的为最大。

A. 单相接地
B. 两相接地
C. 三相接地
D. 无法确定
正确答案：B
6. 在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定注意不要接错极性，否则会发生方向阻抗继电器（）的后果。

A. 拒动
B. 误动
C. 正向故障拒动或反向故障误动。

【奥鹏】大工19春《电力系统继电保护》在线作业3试卷满分:100 试卷得分:100【题号】在任意某系统某点发生不对称短路时,短路点元件参数()。

[A.]对称[B.]不对称[C.]相等[D.]不确定[快速阅读以上试题，并作答]-正确答案-:B【题号】下列短路故障属于横向故障的是()。

[A.]单相接地短路[B.]两相接地短路[C.]三相对称短路[D.]以上说法都正确[快速阅读以上试题，并作答]-正确答案-:D【题号】实现输电线路纵差保护必须考虑的中心问题是()。

[A.]差动电流[B.]励磁涌流[C.]不平衡电流[D.]冲击电流[快速阅读以上试题，并作答]-正确答案-:A【题号】以下不属于发电机的内部故障的是()。

[A.]外部短路引起的定子绕组过电流[B.]定子绕组相间短路[C.]定子绕组单相接地[D.]转子励磁回路电流消失[快速阅读以上试题，并作答]-正确答案-:A【题号】短路点越靠近保护安装处,母线零序电压()。

[A.]越大[B.]越小[C.]等于零[D.]不确定[快速阅读以上试题，并作答]-正确答案-:A【题号】微机继电保护特点不包括()。

[A.]调试维护方便[B.]高可靠性[C.]灵活性[D.]不易获得附加功能[快速阅读以上试题，并作答]-正确答案-:D【题号】瓦斯保护的测量元件是()继电器。

[A.]电压[B.]电流[C.]阻抗[D.]瓦斯[快速阅读以上试题，并作答]-正确答案-:D【题号】发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作,采取的措施是()。

[A.]接入TA[B.]接入TV[C.]接入KT[D.]接入KOF[快速阅读以上试题，并作答]-正确答案-:C【题号】下列故障属于纵向故障的是()。

[A.]断一相故障[B.]单相接地短路[C.]两相接地短路[D.]三相对称短路[快速阅读以上试题，并作答]-正确答案-:A【题号】直流母线电压不能过高或过低,允许范围一般是()。

大工19秋《电力系统继电保护》在线作业1-0002试卷总分:100得分:100一、单选题(共10道试题,共50分)1.在双侧电源系统中,采用方向元件是为了提高保护的()。

A.方向性B.可靠性C.灵敏性D.选择性正确答案:D2.使电流速断保护有最小保护范围的运行方式为系统()。

A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式正确答案:B3.单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。

A.使保护范围伸长B.使保护范围缩小C.保护范围不变D.使保护范围不定正确答案:B4.距离保护动作时整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是()。

A.Zm>ZsetB.Zm<ZsetC.Zm=ZsetD.Zm≥Zset正确答案:B5.主保护或断路器拒动时,用来切除故障的保护是()。

A.辅助保护B.异常运行保护C.后备保护D.安全自动装置正确答案:C6.继电保护装置主要由()组成。

A.二次回路各元件B.测量元件、逻辑元件、执行元件C.包括各种继电器、仪表回路D.仪表回路正确答案:B7.单侧电源网络三段式电流保护中,第二段为()。

A.无时限电流速断保护B.限时电流速断保护C.定时限过电流保护D.反时限过电流保护正确答案:B8.加到阻抗继电器的电压电流的比值是该继电器的()。

A.测量阻抗B.整定阻抗C.动作阻抗D.无法确定正确答案:A9.大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A.与故障点位置无关B.故障点越远零序电压越高C.故障点越远零序电压越低D.零序电压为零正确答案:C10.当系统发生故障时,正确地切断故障点最近的断路器,是继电保护的()的体现。

A.快速性B.选择性C.可靠性D.灵敏性正确答案:B二、判断题(共10道试题,共50分)1.在中性点不接地系统中,发生单相接地故障时,流过故障线路始端的零序电流滞后零序电压90°。

电力系统继电保护模拟试题（三）及答案（5篇范例）第一篇：电力系统继电保护模拟试题 (三)及答案1.2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：（1）电力系统正常运行时不动作；（2）电力系统不正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；（3）电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点的断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源侧的断路器，造成事故扩大；(3)在高压电网中往往难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只切除主保护要跳开的断路器，不造成事故扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

2.14为了保证在正方向发生各种短路时功率判别元件都动作，需要确定接线方式及内角，请给出90o接线方式正方向短路时内角的范围。

答：（1）正方向发生短路时，有0o（2）正方向发生两相短路，当短路点位于保护安装处附近，短路阻抗Zd<>Zs时,-30o综合三相和各种两相短路的分析得出，当0o3.2 什么是保护安装处的负荷阻抗、短路阻抗、系统等值阻抗？答：负荷阻抗是指在电力系统正常运行时，保护安装处的电压（近似为额定电压）与电流（负荷电流）的比值。
