大工20春《电力系统继电保护》在线作业3答案

4接地短路电流保护1、如图所示网络：线路正序电抗X|=0.4C/b”，零序电抗Xo=1.4C/如7；变压器Tl、T2的额定参数为：31.5MVA, 110/6.6kV, 5% = 10.5。

试决定线路AB的零序电流第I、II、III段的动作电流、灵敏度和动作时限。

（已知线路采用三相一次自动重合闸，且K爲=L25、K爲=1.15、K作=1.25, 心=0.5、K 矽=1.5、K er =0.1；要求II段保护灵敬度不小于1.25, III段保护作为本线路后备保护时要求灵敏度不小于1.5,作为相邻下一级电路后备保护时要求灵敬度不小于1.2）1、参数计算：线路AB：/脑二程朋二*。

，X O AB=28G线路BC：X、BC -X Q.BC = 200, X。

BC = 70。

变压器Tl：X]7 = X2r = 48.08Q2、整定计算：1）零序I 段:X[g = X[s + X] AB = 130, X QE =X Os + X0 AB = 36Q ,因此应根据K⑴来整定启动电流，根据来校验灵敏度。

动作电流：灵敏度校验:9L in =8.94km>0.2x20km,满足灵敏度要求。

2）零序 II 段：X ；Z = X U + X L4C =33Q, X ；Z = X O , + X O ^ = 1O6Q,因此应根据K ⑴来整定启动电流，根据K （E 来校验灵敏度。

I 爲=略1爲=C - 3/（，）o.c.m ax = C- </ --V ，W V - = 1665MZA 1Z + A oz灵敏度校验：‘O.B.min = ~——二"K sen.\ =一沪皿=5.41 >1.25 A 1X +ZA 0E ‘如」动作时限：X = °・5$3）零序III 段：由于线路釆用三相一次自动重合闸，因此不需 考虑非全相运行。

7(3)_ E (p1 K.B.max —〒~ y A \S +A ABn I 加=C Sax = K 粘・ K st ・ K np . K er •/⑶g = 0.479MQ/“111 _ ' "O.B.min _ / o 、i c近后备：KseZ - — — 4.9〉1.5,满足;铁"i______ - —K R IU — "o.C.min 一 .__ 匹后备： O.C.min — yr . Q yr•他.1 •远— jlll A 1S 十 ZA OS E (pX ］工.mg +2X 0Z min E (p (X ］$ + 兀］•人仙)+ 2(X°s + X Q • /m j n )E (p 1.7 >L2满足。

填空题1.故障发生后对电力系统造成的后果有烧坏故障设备、影响用户正常工作和产品质量、破坏电力系统稳定运行。

2。

电气设备运行超过额定电流时将引起过热、加速绝缘老化、降低寿命、引起短路等3.继电保护的基本任务是当电力系统故障时,能自动、快速、有选择的切除故障设备,是非故障设备免受损坏，保证系统其余部分继续运行当发生异常情况时，能够自动、快速、有选择的发出信号,由运行人员进行处理或切除继续运行会引起故障的设备。

4。

继电器是当输入量达到整定值时改变输出状态的一种自动器件；继电保护装置由一个或若干个继电器连接组成,一般分为测量、逻辑执行部分。

5缩短故障切除时间就必须缩短保护动作时间、缩小断路器的跳闸时间。

6.所谓运用中的设备是指全部或部分带电及一经操作带电的设备。

7。

实际工作中只能用整组试验的方法校验保护回路和整定值的正确性.8。

电网继电保护的整定不能兼顾速动性、选择性或灵敏性时按下列原则取舍局部电网服从整个电网，下级电网服从上级电网,自行消化局部问题尽量照顾局部电网和下级电网的需要，保证重要用户供电.9.在某些情况下,必须加速切除短路时,可使保护无选择性动作。

但必须采用补救措施。

如重合闸和备自投来补救.10.电力设备由一种运行方式转为另一种运行的操作过程中，被操作的有关设备均应在保护的范围内.部分保护装置可短时失去选择性。

3.1判断题1.在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。

对2.继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

对3。

大接地电流系统是指所有变压器中性点均直接接地的系统。

错4．在我国系统零序电抗与正序电抗的比值是大接地电流系统与小接地电流系统的划分标。

对5.继电保护装置的电磁兼容性是指它具有定的耐受电磁干扰的能力对周围电子设备产生较小的干扰。

对6．系统运行方式越大,保护装置的动作灵敏度越。

错7。

自耦变压器中性点必须直接接地运行。

对8．快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段.错9．主保护的双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立有独立的选相功能有两套独立的保护专（复）用通道;断路器有两个跳闸线圈，每套主保护分别启动一组。

电力系统继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

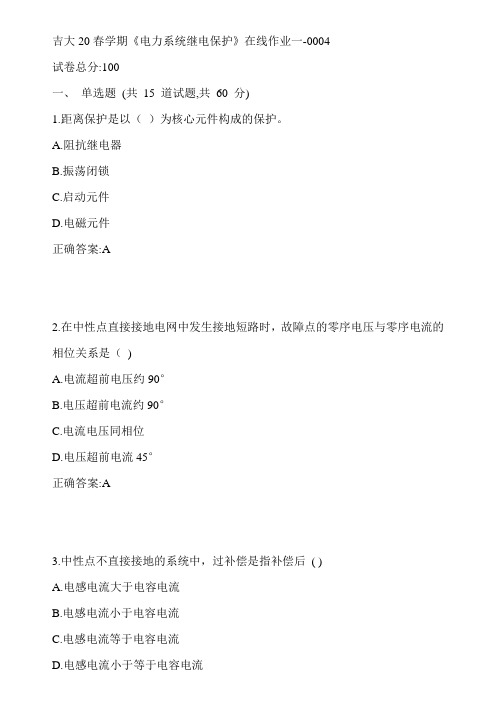

吉大20春学期《电力系统继电保护》在线作业一-0004
试卷总分:100
一、单选题(共15 道试题,共60 分)
1.距离保护是以（）为核心元件构成的保护。

A.阻抗继电器
B.振荡闭锁
C.启动元件
D.电磁元件
正确答案:A
2.在中性点直接接地电网中发生接地短路时，故障点的零序电压与零序电流的相位关系是（)
A.电流超前电压约90°
B.电压超前电流约90°
C.电流电压同相位
D.电压超前电流45°
正确答案:A
3.中性点不直接接地的系统中，过补偿是指补偿后( )
A.电感电流大于电容电流
B.电感电流小于电容电流
C.电感电流等于电容电流
D.电感电流小于等于电容电流。

【奥鹏】大工19春《电力系统继电保护》在线作业3试卷满分:100 试卷得分:100【题号】在任意某系统某点发生不对称短路时,短路点元件参数()。

[A.]对称[B.]不对称[C.]相等[D.]不确定[快速阅读以上试题，并作答]-正确答案-:B【题号】下列短路故障属于横向故障的是()。

[A.]单相接地短路[B.]两相接地短路[C.]三相对称短路[D.]以上说法都正确[快速阅读以上试题，并作答]-正确答案-:D【题号】实现输电线路纵差保护必须考虑的中心问题是()。

[A.]差动电流[B.]励磁涌流[C.]不平衡电流[D.]冲击电流[快速阅读以上试题，并作答]-正确答案-:A【题号】以下不属于发电机的内部故障的是()。

[A.]外部短路引起的定子绕组过电流[B.]定子绕组相间短路[C.]定子绕组单相接地[D.]转子励磁回路电流消失[快速阅读以上试题，并作答]-正确答案-:A【题号】短路点越靠近保护安装处,母线零序电压()。

[A.]越大[B.]越小[C.]等于零[D.]不确定[快速阅读以上试题，并作答]-正确答案-:A【题号】微机继电保护特点不包括()。

[A.]调试维护方便[B.]高可靠性[C.]灵活性[D.]不易获得附加功能[快速阅读以上试题，并作答]-正确答案-:D【题号】瓦斯保护的测量元件是()继电器。

[A.]电压[B.]电流[C.]阻抗[D.]瓦斯[快速阅读以上试题，并作答]-正确答案-:D【题号】发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作,采取的措施是()。

[A.]接入TA[B.]接入TV[C.]接入KT[D.]接入KOF[快速阅读以上试题，并作答]-正确答案-:C【题号】下列故障属于纵向故障的是()。

[A.]断一相故障[B.]单相接地短路[C.]两相接地短路[D.]三相对称短路[快速阅读以上试题，并作答]-正确答案-:A【题号】直流母线电压不能过高或过低,允许范围一般是()。

大连理工大学15秋《电力系统继电保护》在线作业3100分答案大工15秋《电力系统继电保护》在线作业3100分答案一、单选题（共 10 道试题，共 60 分。

）1. 输电线路发生故障时，保护发出跳闸脉冲，如断路器失灵时断路器失灵保护动作( )。

A. 再次对该断路器发出跳闸脉冲B. 跳开连接于该线路有电源的断路器C. 只跳开母线的分断断路器D. 以上均不对正确答案：B电力系统分析课后答案2. 零序电压的发电机匝间保护，要加装方向元件是为了保护在( )时不误动作。

A. 定子绕组接地故障时B. 定子绕组相间故障时C. 外部不对称故障时D. 外部对称故障时正确答案：C3. 短路点越靠近保护安装处，则母线零序电压( )。

A. 越大B. 越小C. 等于零D. 不确定正确答案：A4. 发电机横差保护用来( )。

A. 保护定子绕组匝间短路B. 保护定子绕组相间短路C. 保护定子绕组接地短路D. 保护转子绕组一点接地故障正确答案：A5. 发电机装设纵联差动保护，是作为( )保护。

A. 定子绕组的匝间短路B. 定子绕组的相间短路C. 定子绕组及其引出线的相间短路D. 以上均不对正确答案：C6. 对于大型发电机，反映转子表层过热的主保护是( )。

A. 低电压起动的过电流保护B. 复合电压起动的过电流保护C. 负序电流保护D. 阻抗保护正确答案：C7. 以下不属于发电机的内部故障的是( )。

A. 外部短路引起的定子绕组过电流B. 定子绕组相间短路C. 定子绕组单相接地。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

大工15春《电力系统继电保护》在线作业3一,单选题1. 对于大型发电机，反映转子表层过热的主保护是()。

A. 低电压起动的过电流保护B. 复合电压起动的过电流保护C. 负序电流保护D. 阻抗保护?正确答案：C2. 发电机装设纵联差动保护，是作为()保护。

A. 定子绕组的匝间短路B. 定子绕组的相间短路C. 定子绕组及其引出线的相间短路D. 以上均不对?正确答案：C3. 零序电压的发电机匝间保护，要加装方向元件是为了保护在()时不误动作。

A. 定子绕组接地故障时B. 定子绕组相间故障时C. 外部不对称故障时D. 外部对称故障时?正确答案：C4. ()不是引起发电机失磁的主要原因。

A. 转子绕组故障B. 定子绕组故障C. 励磁机故障D. 自动灭磁开关误跳闸?正确答案：B5. 发电机横差保护用来()。

A. 保护定子绕组匝间短路B. 保护定子绕组相间短路C. 保护定子绕组接地短路D. 保护转子绕组一点接地故障?正确答案：A6. 以下不属于发电机的内部故障的是()。

A. 外部短路引起的定子绕组过电流B. 定子绕组相间短路C. 定子绕组单相接地D. 转子励磁回路电流消失?正确答案：A7. 输电线路发生故障时，保护发出跳闸脉冲，如断路器失灵时断路器失灵保护动作()。

A. 再次对该断路器发出跳闸脉冲B. 跳开连接于该线路所有电源的断路器C. 只跳开母线的分断断路器D. 以上均不对?正确答案：B8. 微机继电保护特点不包括()。

A. 调试维护方便B. 高可靠性C. 灵活性D. 不易获得附加功能?正确答案：D9. 短路点越靠近保护安装处，则母线零序电压()。

A. 越大B. 越小C. 等于零D. 不确定?正确答案：A10. 母线上任一线路断路器的失灵保护属于()。

A. 线路后备保护B. 母线后备保护C. 母线差动保护D. 辅助保护?正确答案：B二,判断题1. 具有比率制动特性的电流差动母线保护，是根据母线在内部故障和外部故障时各连接元件电流相位的变化来实现的。

电力系统继电保护习题及答案第一章电力系统继电保护基本概念和要求一、选择1.1.31.电力系统在运行中发生各种类型短路故章，将伴随蓍很大的短路电流和(A ).A电压降低B电压升高C电压为零D电压不变1.1.42.继电保护装置是保证电力元件安全运行的基本设备,任何电力元件不得在无保护的状态下运行.( A )A.正确B.错误.3.电力系统继电保护的任务是系统发生故障时仅发出信号.( B )A.正确B.错误4.继电保护反映电力系统元件和电气设备的( D ),并根据运行维护条件和设备的承受能力,自动发出信号、减负荷或延时跳闸.A.故障状态B.完美状态C.正常运行状态D.异常运行状态1.2.25.继电保护装置组成元件包括( D ).A.测量与仪表回路B.仪表回路C.二次回路各元件D.测量元件、逻辑元件、执行元件6．继电保护装置中，实现判断是否有故障发生功能的是(A )A. 测量比较元件B. 逻辑判断元件C. 执行元件D. 测量互感器元件1.2.47.主保护或断路器拒动时，用来切除故障的保护是(A)A. 后备保护B. 辅助保护C. 异常运行保护D. 安全自动装置8．能满足系统稳定及设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护。

（√）1.39(多选 )下列选项属于电力系统继电保护四项基本性能要求的有( BCD ).A.良好性B.速动性C.可靠性D.选择性10.继电保护动作具有选择性其包含的含义为(AB)A. 当元件或设备故障时首先由装设在本设备上的继电保护动作切除故障B. 当继电保护或断路器拒动时后备保护切除故障时保证停电范围尽可能小C. 继电保护在需要动作时不拒动不需要动作时不误动D. 继电保护以尽可能快的速度动作切除故障元件或设备11．当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的灵敏性的体现。

（A）A.正确B.错误.12．保护装置的动作时间就是故障切除时间。

（B）A.正确B.错误.13．保护装置的动作时间就是故障切除时间。
