建筑电气课程设计指导书

建筑电气安全使用课程设计一、课程目标知识目标：1. 学生能够理解建筑电气安全的基本知识，掌握电线、插座、开关等电气元件的正确使用方法。

2. 学生能够了解建筑电气系统的安全防护措施，包括短路保护、过载保护、漏电保护等。

3. 学生掌握建筑电气安全的相关法规和标准，了解电气事故的常见原因及预防措施。

技能目标：1. 学生能够正确操作常见的电气设备，进行简单的电气连接和故障排查。

2. 学生具备分析和解决建筑电气安全问题的能力，能够针对电气隐患提出改进措施。

3. 学生能够运用所学知识，设计简单的建筑电气安全使用方案。

情感态度价值观目标：1. 学生养成安全意识，认识到建筑电气安全的重要性，主动遵守电气安全规定。

2. 学生具备合作精神，能够在团队中分享观点，共同解决电气安全问题。

3. 学生关注环境保护，了解建筑电气节能措施，形成绿色环保的价值观。

课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，培养学生的电气安全意识和技能。

学生特点：学生处于高中阶段，具备一定的物理知识基础，好奇心强，善于探索和解决问题。

教学要求：教师应注重理论与实践相结合，通过案例分析、实操演练等形式，提高学生的动手能力和安全意识。

同时，关注学生的个体差异，因材施教，确保课程目标的达成。

在教学过程中，关注学生的情感态度价值观培养，引导他们形成正确的安全观念。

二、教学内容1. 建筑电气安全基础知识：- 电的基本概念、电路组成及工作原理；- 常见电线、电缆类型及选用；- 插座、开关等电气元件的结构与功能。

2. 建筑电气安全防护措施：- 短路保护、过载保护、漏电保护的工作原理及配置；- 电气火灾的预防与扑救措施；- 防雷、接地保护的作用及安装要求。

3. 建筑电气安全法规与标准：- 相关法规、标准的解读；- 电气设备的安全认证与检查；- 电气事故案例分析。

4. 建筑电气设备操作与维护：- 常见电气设备的正确操作方法；- 简单电气连接与故障排查；- 电气设备的日常维护与保养。

建筑供配电课程设计指导书《建筑供配电》2022．11一、课程设计目的电气自动化技术(建筑电气方向)的知识内容由于具有强烈的实践性，面对建筑领域中的各种工程实际问题，学生不光需要较完备的基本理论知识，而且需要培养学生综合运用所学基础理论知识和专业知识，独立分析和解决电气工程设计中一般工程技术问题的能力，从课程设计中熟悉工程的性质，熟悉从设计、施工安装直至验收等具体内容，以便达到电气自动化技术(建筑电气方向)所培养的目标。

通过课程设计在实践中熟悉了解主要高、低压电器设备的用途、使用场所，熟悉电力线路、配电线路的敷设，常用电器设备的安装以及防雷、接地装置的敷设施工。

提高学生绘制工程图，增强作为现代电气工程师应具备的基本技能。

通过课程设计使学生初步了解供配电设计程序，了解有关建筑电气设计的各种技术规程，安装工程施工及验收规范。

培养学生使用设计手册、标准图集和产品样本的能力。

二、课程设计要求通过课程设计，学生应达到：2．具有将《建筑供配电》课程所学的理论知识综合应用于工程实践的能力，提高绘制工程图，增强作为现代电气工程程师应具备的基本技能。

3．了解供配电设计程序，能使用设计手册、标准图集和产品样本，了解有关的设计规范。

5．掌握电气工程制图的原理、方法，能正确表达设计意图。

了解常用电气工程设计软件的特点和操作要领，具备独立使用计算机进行设计绘图的能力。

三、供配电设计必须遵循的一般原则、内容和程序（一)供配电设计必须遵循以下原则1、供配电设计必须遵守国家的有关法令、标准和规范，执行国家的有关方针、政策，包括节约能源，节约有色金属等技术经济政策。

2、供配电设计应做到保障人身和设备的安全、供电可靠、电能质量合格、技术先进和经济合理，设计中应采用符台国家现行有关标准的效率高、能耗低，性能先进的电气产品。

3、供配电设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。

4、供配电设计应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。

学 生 课程 设 计课题名称建筑电气课程设计 姓 名孟夏冰 学 号 0902301-08 院 系市政与测绘工程学院 专 业建筑环境与设备工程 指导教师李云 孙良2011年 12 月 30 日※※※※※※※※※※※ ※※ ※※ ※※※※※※※※※2011届学生 课程设计材料湖南城市学院本科课程设计诚信声明本人郑重声明：所呈交的本科课程设计，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除文中已经注明引用的内容外，本设计不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明。

本人完全意识到本声明的法律结果由本人承担。

本课程设计作者签名：二○一一年十二月二十八日目录第一章绪论1.1设计题目------------------------------------------------------------5 1.2工程概况------------------------------------------------------------5 1.3设计任务------------------------------------------------------------6 1.4设计依据------------------------------------------------------------6 1.5设计原则------------------------------------------------------------6 第二章设计计算2.1照度计算------------------------------------------------------------7 2.2负荷计算-----------------------------------------------------------15 第三章灯具、插座的选择与敷设3.1灯具和插座的选择-----------------------------------------------18 3.2灯具和插座的敷设-----------------------------------------------19 第四章配电系统4.1断路器的选择-----------------------------------------------------20 4.2线缆的选择--------------------------------------------------------20 4.3配电箱的选择-----------------------------------------------------21 第五章住宅建筑防雷5.1建筑物防雷等级的确定-----------------------------------------21 5.2年预计雷击次数计算--------------------------------------------21 5.3防雷措施-----------------------------------------------------------23 第六章结论--------------------------------------------------------25 致谢某五层住宅电气照明设计摘要：本设计是对住宅小区建筑进行电气设计计算。

建筑电气与智能化专业《建筑供配电及照明》课程设计指导书题目名称：编写教师：能源动力学院建筑电气工程系一、设计任务概述1、调研和收集资料熟悉建筑电气方面的规范将建筑电气方面的规范进行全面的通读，对其不明白的部分通过查阅资料及向指导老师请教解决。

调研和收集设计过程中可能使用的资料、样本。

熟悉建筑条件平面图的功能及使用要求。

2、按房间的功能要求进行灯具的选择和照度计算（用利用系数法），并根据计算进行灯具布置。

住宅、办公室,厕所,走廊和楼梯间可设一般照明。

根据各房间的结构,用途和面积,确定灯具,开关,插座和照明配电箱位置.要做到: 照明灯具布局合理,选型正确,控制方便,且满足照度要求。

3、绘制电气照明平面图；绘制电气照明系统图。

办公室可设一般单相插座或一般单相插座箱和空调专用插座。

做到电气设备用电方便可靠。

4、计算各支路及分支干线的计算负荷，选择开关设备和线缆型号、截面。

供电,用电和配电关系明确,规范合理，电力负荷计算准确. 配电箱,管材,线材和插座箱的选择正确。

5、进行防雷等级计算并绘制建筑的防雷、接地平面图及等电位联结平面。

首先确定建筑物的防雷等级，根据防雷等级采取相应的措施。

在建筑物入口处做总等电位联结，将所有进出建筑物的金属管线与其连接。

在卫生间等潮湿场所做局部等电位联结。

6、对绘制施工图的要求（1）图纸号，绘图比例和标题栏等都要符合国家制图标准，并与土建图一致为宜。

（2）图面设计要周密考虑全部内容，布局要合理，首先要绘制出草图，做到。

心中有数，再画正式图(铅笔图或墨线图或计算机绘图)，防止返工，提高绘图效率。

（3）要用国际或国家标准图例中的图形符号和文字符号表达设计意图。

图形符号的大小和线条粗细要分明得当。

系统图要突出网络关系，平面图要画出电气设备和导线。

导线由细到粗的顺序为：建筑图，设备图，分支线电路，干线电路和主干线电路。

总之，电气设备安装工程图就要突出电气工程的内容。

（4）图面要整洁，图中文字的书写一律采用仿宋字体。

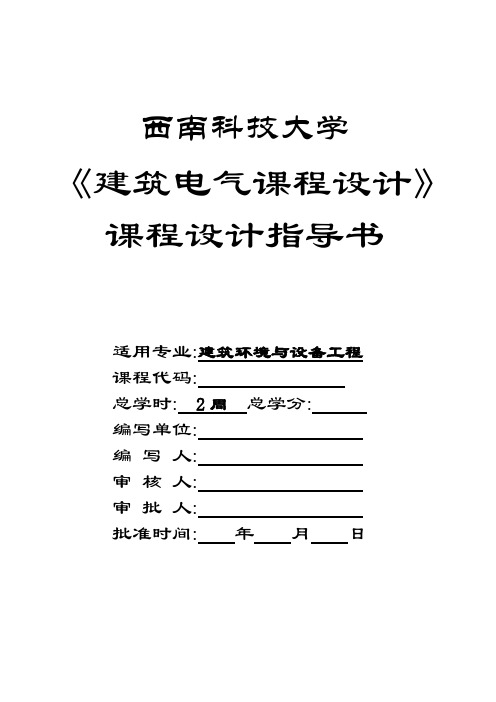

西南科技大学《建筑电气课程设计》课程设计指导书适用专业:建筑环境与设备工程课程代码:总学时: 2周总学分:编写单位:编写人:审核人:审批人:批准时间:年月日一、课程设计的目的本次课程设计主要综合训练学生运用供配电技术、电气照明、建筑电气等专业知识，完成某建筑电气（照明系统）设计，力求做到技术先进、经济合理、安全可靠。

培养学生独立思考、独立收集资料、独立设计的能力；培养分析、总结及撰写技术报告的能力，为毕业设计打下坚实的基础。

二、课程设计组织形式：按不同的建筑图纸独立完成设计。

说明书打印，CAD绘图。

三、课程设计步骤1.熟悉建筑平面图、分析使用要求，收集有关技术资料和技术标准；2.确定照明方式和种类并选择合适的照度；3.确定合适的光源，选择灯具的形式，初定型号；4.合理布置灯具（进行照度计算并确定光源安装功率或数量）；5.进行插座及空调系统供电的设计；6.确定应急照明电源型式；7.考虑整个照明供电系统，选中供电方式并确定配电方式；8.划分各配电盘/箱的供电范围，确定各配电盘的安装位置；各支线负荷的平衡分配线路走向的确定；9.计算各支线干线的工作电流，选择导线截面和型号、敷设方式、穿管管径；10.电气设备的选择：通过计算电流，选择各配电盘上的开关及保护电器的型号规格、电度表等，进而选择配电箱。

11.绘制相关的设计图纸。

如：照明平面布置图、配电系统图等。

同时汇总安装容量，列出主要设备和材料清单。

四、课程设计要点：灯具的型号数量及布置，低压配电方案设计。

五、课程设计进度安排收集资料，了解设计过程——1天；建筑电气设计（照明）——4天；图纸绘制——2天；撰写课程设计说明书——2天；设计检查和修改——1天。

六、主要技术的案例分析光照部分的设计如教材第六章中例题所示，要按选定的照度标准计算光源功率和数量。

配电系统设计必须进行负荷计算、导线及开关的选择计算，计算方法如教材第二章和第四章例题所示。

设计计算中要注意：对一般照明的灯具的选择要考虑建筑平面的实际情况和均匀布灯及灯具距高比的要求。

长春建筑学院电气信息学院《建筑供配电》课程设计——说明书2020/2021（二）专业：电气工程及其自动化班级：电094学生姓名：胡南南学号：31指导教师：李可齐海英所属院（系）：电气信息学院2021 年6 月25 日目录1.工程概况和设计要求 (3)1.1工程概况 (3)1.2设计依据、内容及要求 (3)2.负荷计算及无功功率补偿 (4)2.1负荷计算 (4)2.2系统负荷计算及无功功率补偿 (7)3.供配电系统一次接线设计 (11)3.1供电电源 (11)3.2负荷分级 (11)3.3电力变压器的选择 (12)3.4电能质量的改善方法 (12)3.5接地系统设计 (13)3.6变电所电气主接线设计 (13)4.高低压电气设备选择 (14)5.低压配电系统导线的选择 (15)6.中压系统电力变压器的爱惜 (16)7.总结 (17)8.参考文献 (18)1、工程概况和设计要求1.1工程概况本工程为长春市公安局办公楼变电所电气设计长春市公安局办公楼变电所工程负荷清单1.2设计依据、内容及要求1.2.1设计依据[1]《民用建筑电气设计标准》JGJ 16-2020[2] 中国建筑设计院·《建筑工程设计编制深度实力范本》中国建筑工业出版社：2003,12[3] 孙建民·《电气照明技术》·中国建筑工业出版社：2002,12[4] 韩风·《建筑电气设计手册》·中国建筑工业出版社：1997.3[5]刘宝林·《建筑电气设计图集》·中国建筑工业出版社：2002.10其它有关国家及地址的现行规程、标准及标准全套土建施工图。

1.2.2设计内容确信供配电方案，确信电源的取得方式，确信适合的接地系统，合理选择变电所位置，合理布置变电所各室，确信中压系统结线方案，确信低压系统结线方案，进行无功补偿计算，选择适合的变压器，进行继电爱惜整定。

合理选择低压配电系统各回路导线的型号，截面积和各类开关电器的型号。

目录一工程概况 (2)二设计内容 (2)三设计要求 (2)四照度计算 (3)4.1以房间1为例计算其照度 (3)4.1.1房间参数 (4)4.1.2灯具参数: (5)4.1.3其它参数: (5)4.1.4计算结果: (5)4.1.5校验结果: (5)4.2其他区域照度计算表 (6)五负荷计算 (7)5.1末端设备相关参数 (9)5.2 负荷计算 (9)5.2.1 以房间1为例进行负荷计算 (9)5.3负荷汇总 (10)5.3.1首层负荷汇总表 (10)5.3.2二层负荷汇总表 (11)5.3.3 三层负荷汇总表 (11)5.3.4四层负荷汇总表 (12)六参考文献 (13)一工程概况本课程设计为建筑供配电系统设计，设计对象是一个学生宿舍楼。

该建筑配电室设在首层，由附近的变电所提供两路0.4kV低压电源，采用电缆引入建筑的配电室，由配电室的低压配电柜经电缆竖井送到各用电设备。

二设计内容本课程设计根据所提供的设计资料完成负荷计算，包括宿舍用户负荷、设备负荷和照明负荷，并在负荷计算的基础上，选择导线以及断路器。

绘制供电系统结构图：根据设计资料的功能平面图、负荷类别等确定该宿舍楼的供电系统结构图，并标注配电回路、配电箱等信息。

绘制配电系统图：根据供电系统结构图绘制该住宅楼的配电系统图，包含该宿舍楼主接线、各层配电系统图、宿舍单位的配电系统图。

配电系统图应清楚反映各级控制关系，并应根据负荷计算的结果，标注各回路负荷的容量，导线规格及敷设方式。

三设计要求本设计要求根据所提供的设计资料完成该建筑的配电系统设计，要求提供设计说明书和配电系统干线图、低压主接线图、层配电系统图、房间末端系统图，具体要求如下：应绘制配电系统干线图、低压主接线图、层配电系统图、房间末端系统图。

配电系统干线图、低压主接线方案应根据设计资料提供的功能平面图、负荷类别等信息，根据供电要求和相关配电规范要求确定；要求在图中标注配电回路、配电箱编号信息，用电负荷信息，计算负荷，干线规格、型号、截面等信息，配电系统干线图、低压主接线信息要一致。

《建筑供配电与照明》课程设计指导书院系：建筑与土木工程学院设计题目：专业年级：指导教师：日期：2015.12.31—2015.1.161、课程设计目的《建筑供配电与照明》课程设计是一个专业性较强的实践性教学环节，是学生建筑供配电与照明课程的综合性实践训练。

通过学生独立进行某一课题的设计，培养学生运用课程中所学到的理论知识与实践紧密结合，独立地解决实际问题的能力。

其目的在于加深对建筑供配电与照明技术的理解，掌握建筑供配电与照明技术初步的工程设计能力和分析解决供配电技术问题的能力；提高学生在建筑供配电与照明技术应用方面的实践技能和科学作风；培育学生综合运用理论知识解决问题的能力。

学生通过查阅资料进行负荷计算及无功补偿、短路电流计算，确定供电方案并绘制一次系统图；确定照明供电方式和种类、进行照度计算并确定光源安装功率、选择导线及保护电器的整定，初步掌握工程设计方法和组织实践的基本技能；熟悉开展科学实践的程序和办法，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。

2、课程设计要求课程设计应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。

根据课程设计具体课题安排时间，分小组进行。

根据合理的进度安排，一步一步、踏踏实实地开展课程设计活动，按时完成每部分工作。

课程设计集中在教室进行，每天由班长负责考勤，指导教师抽查。

在课程设计过程中，坚持独立完成，实现课题规定的各项指标，并写出设计报告。

本课程设计应达到如下基本要求：1）综合运用相关课程中所学到的理论知识去独立完成某一设计课题；2）通过查阅手册和相关文献资料，培养学生独立分析和解决问题的能力；3）学会设计简单的建筑供配电与照明系统；4) 绘制供配电一次系统图、照明系统图及照明平面图，学会撰写课程设计的总结报告；5) 培养严肃认真的工作作风和严谨的科学态度。

安徽建筑工业学院环境工程学院课程设计说明书课程《建筑电气》班级姓名学号指导教师2015年12月目录第1章概述 (1)1.1 工程概述 (1)1.2 设计要求 (1)第2章供配电系统设计 (1)2.1 插座的选择与布置 (1)2.2 各户型各回路导线型号及截面的选择以及断路器的选择 (4)第3章照明系统设计 (12)3.1 照度计算和光源、灯具的选择 (13)3.2 照度负荷计算，导线型号及截面和电气设备的选择 (16)参考资料 (19)课程设计总结 (19)第1章概述1.1工程概述假设建筑物层高3.0米，窗高1.8米；卫生间，玄关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米；u取0.4；K取0.8.1.2 设计要求照明设计是建筑电气设计的重要部分，其设计质量的优劣直接关系到人们工作的效率、工作质量、身体健康和精神情绪等。

现代照明设计还能烘托建筑物的造型、美化环境、更充分发挥建筑物的功能和体现建筑艺术美学。

包括平面布灯要点、灯具的高度设计、每个回路设计灯具的套数、插座容量及同时使用系数、回路支线截面要求、线路的保护和线路保护装置电流的选择。

第 2章供配电系统设计2.1插座的选择与布置2.1.1插座的选择与布置原则由于本工程是民用建筑的电气设计，故应该根据住户的要求和设计规范的规定以及通常的布置原则去选择插座。

对于普通住宅通常有以下几类电气设备：空调、洗衣机、电冰箱、电视、电热水器、电脑、电风扇、电热毯、抽烟机、排气扇、电炊具以及各种充电装置等其它用电设备。

布置原则：(1) 厨房、卫生间必须选择防溅型插座。

（2）尽可能都选择安全型插座。

（3）电热水器、空调等大功率电器尽可能选择带开关的单相三孔插座。

布置原则：（1）方便与实用。

（2）空调插座距地一般要求为1.8m。

（3）未加说明情况下一般为距地0.3m或1.4m。

注：其它未加说明的情况参考各设计规范。

2.1.2各户型插座的具体选择2.2 各户型各回路导线型号及截面的选择以及断路器的选择2.2.1A 户型（一户）各回路导线型号及截面的选择以及断路器的选择第一回路（厨房插座回路）:有冰箱插座(P=200W 、7.0=x K )抽烟机插座（200W 、8.0=x K )电饭煲插座（700W 85.0=x K ）两个普通防溅型插座（1×200W 、9.0=x K )外加阳台一个洗衣机插座(P=300W 、 7.0=x K ）取功率因数8.0cos =∂ =js P 0.7×200+0.8×200+0.85×700+0.9×200+0.7×300=1.285kwA U P I js js 30.78.022.0285.1cos =⨯=∂⨯=选导线：查课本《建筑电气技术》表2-14得：在环境温度为C ︒35时，导线根数为3时，当导线标称截面为1.52mm 时，穿管载流量为12A ，大于7.30A ，但是根据规范，室内插座回路导线标称截面必须大于等于42mm ，综上选3×42mm 的BV 聚氯乙烯绝缘铜导线,采用穿直径20mm 的PVC 管沿地面暗敷设。

建筑电气课程设计、建筑电气课程设计任务书1.1设计题目：本设计为一栋六层住宅楼的电气设计，一梯两户，包含配电、照明系统两部分。

1.2设计目的通过课程设计的实践环节，明确电气设计的流程和步骤，了解相关规范要求，掌握建筑电气工程设计方法，熟悉电气制图及图形符号国家标准的应用和电气工程图纸的绘制方法。

训练学生的专业设计思维，培养综合应用理论知识进行实际电气工程设计的能力。

1.3设计任务1.计算和导线与开关等选择的依据和校验过程。

2.电气照明平面布置图。

3.配电系统图。

1.4设计依据《建筑电气》段春丽黄仕元机械工业出版社 2006年JGJ16-2008民用建筑电气设计规范[S]GB50034-2004建筑照明设计标准[S]《民用建筑电气设计数据手册》中国建筑工业出版社 2010年《民用建筑电气设计手册》中国建筑工业出版社 2007年1.5设计原则从高视野的高度，全面系统设计，整体方案切合时宜。

要求：功能实用、技术先进、经济合理、施工维修方便、留有可以扩展余地、符合可持续发展。

1.执行国家标准，遵行设计规范。

2.满足用户要求，安全可靠，经济实用。

3.技术先进，节约能源。

4.留有可以扩展余地、符合可持续发展。

5.配合房屋装修，力求美观协调，有利环境保护。

二、照明系统2.1设计原则照明系统是电气工程中的一个重要组成部分，一般规定在进行照明设计时，应根据视觉要求，作业性质和环境条件，使工作区或空间获得：良好的视觉功效，合理的照度和显色性，适宜的亮度分布，以及舒适的视觉环境。

在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系、合理使用建设资金与采用节能高光效灯具等技术经济效益的关系。

设计要求：1）有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；2）重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响；3）创造适宜的亮度分布和照度水平，限制眩光减少烦躁和不安；4）处理好光源色温和与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡、不和谐感。
