钙钛矿型锰氧化物La1-x-yCaxKyMnO3系列样品的介电性质

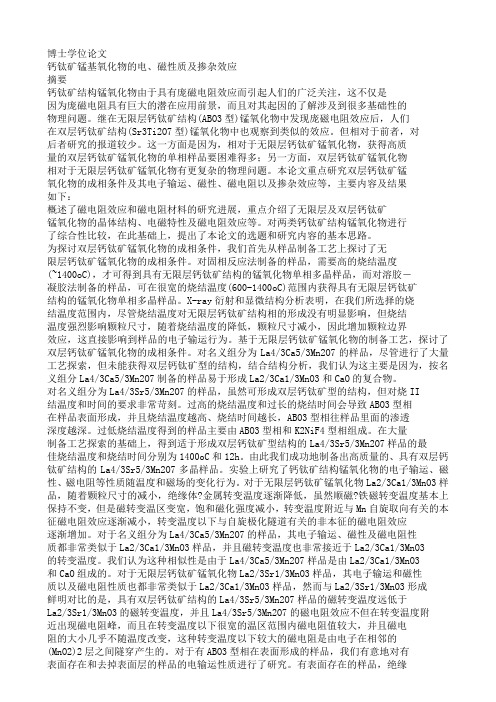

博士学位论文钙钛矿锰基氧化物的电、磁性质及掺杂效应摘要钙钛矿结构锰氧化物由于具有庞磁电阻效应而引起人们的广泛关注，这不仅是因为庞磁电阻具有巨大的潜在应用前景，而且对其起因的了解涉及到很多基础性的物理问题。

继在无限层钙钛矿结构(ABO3型)锰氧化物中发现庞磁电阻效应后，人们在双层钙钛矿结构(Sr3Ti2O7型)锰氧化物中也观察到类似的效应。

但相对于前者，对后者研究的报道较少。

这一方面是因为，相对于无限层钙钛矿锰氧化物，获得高质量的双层钙钛矿锰氧化物的单相样品要困难得多；另一方面，双层钙钛矿锰氧化物相对于无限层钙钛矿锰氧化物有更复杂的物理问题。

本论文重点研究双层钙钛矿锰氧化物的成相条件及其电子输运、磁性、磁电阻以及掺杂效应等，主要内容及结果如下：概述了磁电阻效应和磁电阻材料的研究进展，重点介绍了无限层及双层钙钛矿锰氧化物的晶体结构、电磁特性及磁电阻效应等。

对两类钙钛矿结构锰氧化物进行了综合性比较，在此基础上，提出了本论文的选题和研究内容的基本思路。

为探讨双层钙钛矿锰氧化物的成相条件，我们首先从样品制备工艺上探讨了无限层钙钛矿锰氧化物的成相条件。

对固相反应法制备的样品，需要高的烧结温度(~1400oC)，才可得到具有无限层钙钛矿结构的锰氧化物单相多晶样品，而对溶胶－凝胶法制备的样品，可在很宽的烧结温度(600-1400oC)范围内获得具有无限层钙钛矿结构的锰氧化物单相多晶样品。

X-ray衍射和显微结构分析表明，在我们所选择的烧结温度范围内，尽管烧结温度对无限层钙钛矿结构相的形成没有明显影响，但烧结温度强烈影响颗粒尺寸，随着烧结温度的降低，颗粒尺寸减小，因此增加颗粒边界效应，这直接影响到样品的电子输运行为。

基于无限层钙钛矿锰氧化物的制备工艺，探讨了双层钙钛矿锰氧化物的成相条件。

对名义组分为La4/3Ca5/3Mn2O7的样品，尽管进行了大量工艺探索，但未能获得双层钙钛矿型的结构，结合结构分析，我们认为这主要是因为，按名义组分La4/3Ca5/3Mn2O7制备的样品易于形成La2/3Ca1/3MnO3和CaO的复合物。

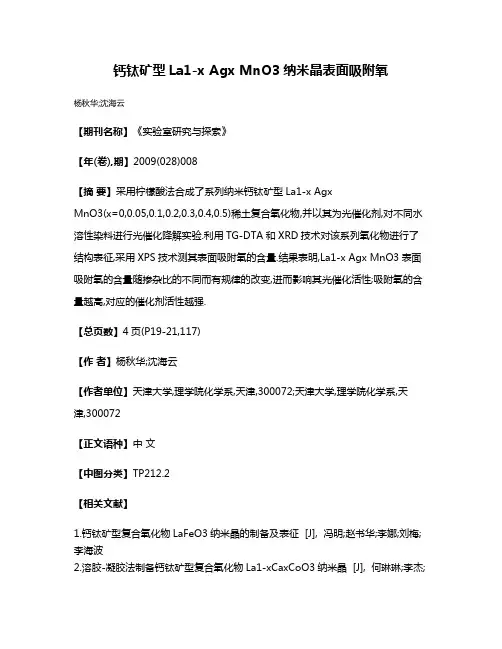

钙钛矿型La1-x Agx MnO3纳米晶表面吸附氧
杨秋华;沈海云
【期刊名称】《实验室研究与探索》
【年(卷),期】2009(028)008
【摘要】采用柠檬酸法合成了系列纳米钙钛矿型La1-x Agx
MnO3(x=0,0.05,0.1,0.2,0.3,0.4,0.5)稀土复合氧化物,并以其为光催化剂,对不同水溶性染料进行光催化降解实验.利用TG-DTA和XRD技术对该系列氧化物进行了结构表征,采用XPS技术测其表面吸附氧的含量.结果表明,La1-x Agx MnO3表面吸附氧的含量随掺杂比的不同而有规律的改变,进而影响其光催化活性;吸附氧的含量越高,对应的催化剂活性越强.
【总页数】4页(P19-21,117)
【作者】杨秋华;沈海云
【作者单位】天津大学,理学院化学系,天津,300072;天津大学,理学院化学系,天津,300072
【正文语种】中文
【中图分类】TP212.2
【相关文献】
1.钙钛矿型复合氧化物LaFeO3纳米晶的制备及表征 [J], 冯明;赵书华;李娜;刘梅;李海波
2.溶胶-凝胶法制备钙钛矿型复合氧化物La1-xCaxCoO3纳米晶 [J], 何琳琳;李杰;
林红
3.基于N型纳米晶硅氧电子注入层的钙钛矿发光二极管 [J], 黄伟;赵颖;袁明鉴;张晓丹;李跃龙;任慧志;王鹏阳;魏长春;侯国付;张德坤;许盛之;王广才
4.新型钙钛矿型半导体纳米晶薄膜的制备、染料敏化及光电转化性能研究 [J], 本刊编辑部
5.钙钛矿型La_(1-x)Sr_xFeO_3和LaNiO_3纳米晶在双功能氧电极上的应用 [J], 池玉娟;王占良;景晓燕;金丽华
因版权原因，仅展示原文概要，查看原文内容请购买。

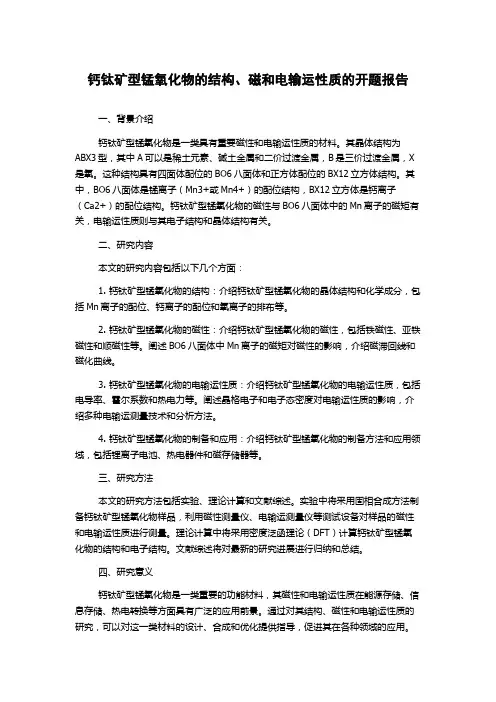

钙钛矿型锰氧化物的结构、磁和电输运性质的开题报告一、背景介绍钙钛矿型锰氧化物是一类具有重要磁性和电输运性质的材料。

其晶体结构为ABX3型，其中A可以是稀土元素、碱土金属和二价过渡金属，B是三价过渡金属，X 是氧。

这种结构具有四面体配位的BO6八面体和正方体配位的BX12立方体结构。

其中，BO6八面体是锰离子（Mn3+或Mn4+）的配位结构，BX12立方体是钙离子（Ca2+）的配位结构。

钙钛矿型锰氧化物的磁性与BO6八面体中的Mn离子的磁矩有关，电输运性质则与其电子结构和晶体结构有关。

二、研究内容本文的研究内容包括以下几个方面：1. 钙钛矿型锰氧化物的结构：介绍钙钛矿型锰氧化物的晶体结构和化学成分，包括Mn离子的配位、钙离子的配位和氧离子的排布等。

2. 钙钛矿型锰氧化物的磁性：介绍钙钛矿型锰氧化物的磁性，包括铁磁性、亚铁磁性和顺磁性等。

阐述BO6八面体中Mn离子的磁矩对磁性的影响，介绍磁滞回线和磁化曲线。

3. 钙钛矿型锰氧化物的电输运性质：介绍钙钛矿型锰氧化物的电输运性质，包括电导率、霍尔系数和热电力等。

阐述晶格电子和电子态密度对电输运性质的影响，介绍多种电输运测量技术和分析方法。

4. 钙钛矿型锰氧化物的制备和应用：介绍钙钛矿型锰氧化物的制备方法和应用领域，包括锂离子电池、热电器件和磁存储器等。

三、研究方法本文的研究方法包括实验、理论计算和文献综述。

实验中将采用固相合成方法制备钙钛矿型锰氧化物样品，利用磁性测量仪、电输运测量仪等测试设备对样品的磁性和电输运性质进行测量。

理论计算中将采用密度泛函理论（DFT）计算钙钛矿型锰氧化物的结构和电子结构。

文献综述将对最新的研究进展进行归纳和总结。

四、研究意义钙钛矿型锰氧化物是一类重要的功能材料，其磁性和电输运性质在能源存储、信息存储、热电转换等方面具有广泛的应用前景。

通过对其结构、磁性和电输运性质的研究，可以对这一类材料的设计、合成和优化提供指导，促进其在各种领域的应用。

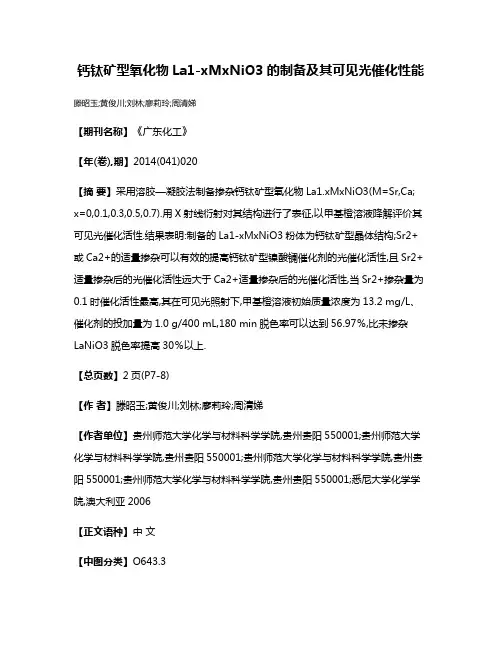

钙钛矿型氧化物La1-xMxNiO3的制备及其可见光催化性能滕昭玉;黄俊川;刘林;廖莉玲;周清娣【期刊名称】《广东化工》【年(卷),期】2014(041)020【摘要】采用溶胶—凝胶法制备掺杂钙钛矿型氧化物La1.xMxNiO3(M=Sr,Ca; x=0,0.1,0.3,0.5,0.7).用X射线衍射对其结构进行了表征,以甲基橙溶液降解评价其可见光催化活性.结果表明:制备的La1-xMxNiO3粉体为钙钛矿型晶体结构;Sr2+或Ca2+的适量掺杂可以有效的提高钙钛矿型镍酸镧催化剂的光催化活性,且Sr2+适量掺杂后的光催化活性远大于Ca2+适量掺杂后的光催化活性,当Sr2+掺杂量为0.1时催化活性最高,其在可见光照射下,甲基橙溶液初始质量浓度为13.2 mg/L、催化剂的投加量为1.0 g/400 mL,180 min脱色率可以达到56.97％,比未掺杂LaNiO3脱色率提高30％以上.【总页数】2页(P7-8)【作者】滕昭玉;黄俊川;刘林;廖莉玲;周清娣【作者单位】贵州师范大学化学与材料科学学院,贵州贵阳550001;贵州师范大学化学与材料科学学院,贵州贵阳550001;贵州师范大学化学与材料科学学院,贵州贵阳550001;贵州师范大学化学与材料科学学院,贵州贵阳550001;悉尼大学化学学院,澳大利亚2006【正文语种】中文【中图分类】O643.3【相关文献】1.Sm0．5 Sr0．5 CoO3－δ钙钛矿型氧化物的制备与光学性能∗ [J], 高东山;房正刚;陆春华;倪亚茹;许仲梓2.钙钛矿型锰的氧化物制备及其对空气电极的催化性能研究 [J], 李志辉;周德璧;章泽杰3.新型稀土钙钛矿型复合氧化物LaSrFeNiO6的制备及络合剂对其晶体尺度和催化性能的影响 [J], 胡译文;陈晓宇;彭俊峰;郑建东4.钙钛矿型(La0.2Li0.2Ba0.2Sr0.2Ca0.2)TiO3高熵氧化物陶瓷的制备及性能研究[J], 张晓燕;刘馨玥;闫金华;谷耀行;齐西伟Ni1-xFexO3钙钛矿型氧化物的制备与光催化降解性能 [J], 曾鹂;彭同江;孙红娟;秦亚婷因版权原因，仅展示原文概要，查看原文内容请购买。

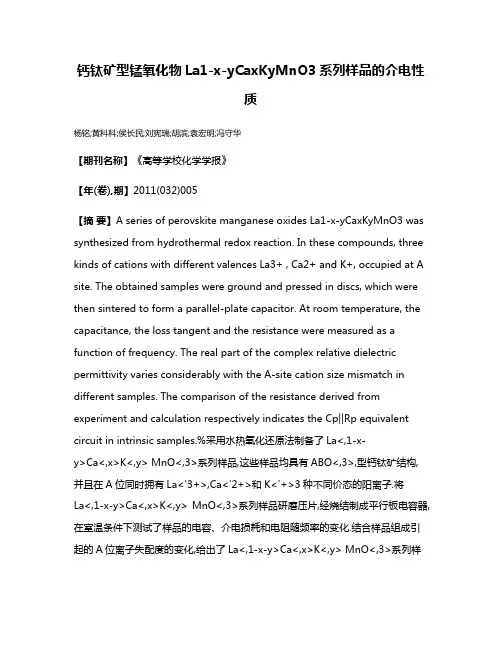

钙钛矿型锰氧化物La1-x-yCaxKyMnO3系列样品的介电性质杨铭;黄科科;侯长民;刘宪瑞;胡滨;袁宏明;冯守华【期刊名称】《高等学校化学学报》【年(卷),期】2011(032)005【摘要】A series of perovskite manganese oxides La1-x-yCaxKyMnO3 was synthesized from hydrothermal redox reaction. In these compounds, three kinds of cations with different valences La3+ , Ca2+ and K+, occupied at A site. The obtained samples were ground and pressed in discs, which were then sintered to form a parallel-plate capacitor. At room temperature, the capacitance, the loss tangent and the resistance were measured as a function of frequency. The real part of the complex relative dielectric permittivity varies considerably with the A-site cation size mismatch in different samples. The comparison of the resistance derived from experiment and calculation re spectively indicates the Cp‖Rp equivalent circuit in intrinsic samples.%采用水热氧化还原法制备了La<,1-x-y>Ca<,x>K<,y> MnO<,3>系列样品,这些样品均具有ABO<,3>,型钙钛矿结构,并且在A位同时拥有La<'3+>,Ca<'2+>和K<'+>3种不同价态的阳离子.将La<,1-x-y>Ca<,x>K<,y> MnO<,3>系列样品研磨压片,经烧结制成平行板电容器,在室温条件下测试了样品的电容、介电损耗和电阻随频率的变化.结合样品组成引起的A位离子失配度的变化,给出了La<,1-x-y>Ca<,x>K<,y> MnO<,3>系列样品介电常数(实部)随A位离子变化的规律;对比样品电阻随频率变化的理论值和计算值说明了样品的内部属于电阻电容并联电路.【总页数】5页(P1049-1053)【作者】杨铭;黄科科;侯长民;刘宪瑞;胡滨;袁宏明;冯守华【作者单位】吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012;吉林大学无机合成与制备化学国家重点实验室,化学学院,长春130012【正文语种】中文【中图分类】O614【相关文献】1.钙钛矿太阳电池系列讲座(1)钙钛矿型多晶薄膜太阳电池(1) [J], 廖显伯;郝会颖;韩培德;向贤碧2.钙钛矿太阳电池系列讲座(2)钙钛矿型多晶薄膜太阳电池(2) [J], 廖显伯;郝会颖;韩培德;向贤碧3.钙钛矿太阳电池系列讲座(3)钙钛矿型多晶薄膜太阳电池(3) [J], 廖显伯;郝会颖;韩培德;向贤碧4.钙钛矿太阳电池系列讲座(4)钙钛矿型多晶薄膜太阳电池(4) [J], 廖显伯;郝会颖;韩培德;向贤碧5.钙钛矿太阳电池系列讲座(5)钙钛矿型多晶薄膜太阳电池(5) [J], 廖显伯;郝会颖;韩培德;向贤碧因版权原因，仅展示原文概要，查看原文内容请购买。

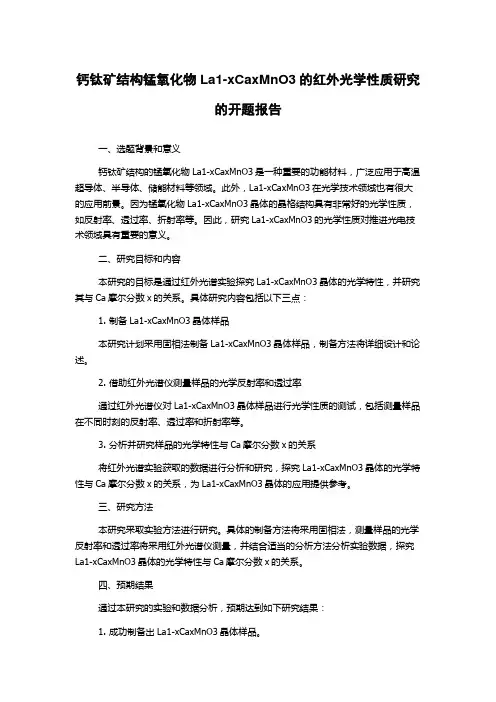

钙钛矿结构锰氧化物La1-xCaxMnO3的红外光学性质研究的开题报告一、选题背景和意义钙钛矿结构的锰氧化物La1-xCaxMnO3是一种重要的功能材料，广泛应用于高温超导体、半导体、储能材料等领域。

此外，La1-xCaxMnO3在光学技术领域也有很大的应用前景。

因为锰氧化物La1-xCaxMnO3晶体的晶格结构具有非常好的光学性质，如反射率、透过率、折射率等。

因此，研究La1-xCaxMnO3的光学性质对推进光电技术领域具有重要的意义。

二、研究目标和内容本研究的目标是通过红外光谱实验探究La1-xCaxMnO3晶体的光学特性，并研究其与Ca摩尔分数x的关系。

具体研究内容包括以下三点：1. 制备La1-xCaxMnO3晶体样品本研究计划采用固相法制备La1-xCaxMnO3晶体样品，制备方法将详细设计和论述。

2. 借助红外光谱仪测量样品的光学反射率和透过率通过红外光谱仪对La1-xCaxMnO3晶体样品进行光学性质的测试，包括测量样品在不同时刻的反射率、透过率和折射率等。

3. 分析并研究样品的光学特性与Ca摩尔分数x的关系将红外光谱实验获取的数据进行分析和研究，探究La1-xCaxMnO3晶体的光学特性与Ca摩尔分数x的关系，为La1-xCaxMnO3晶体的应用提供参考。

三、研究方法本研究采取实验方法进行研究。

具体的制备方法将采用固相法，测量样品的光学反射率和透过率将采用红外光谱仪测量，并结合适当的分析方法分析实验数据，探究La1-xCaxMnO3晶体的光学特性与Ca摩尔分数x的关系。

四、预期结果通过本研究的实验和数据分析，预期达到如下研究结果：1. 成功制备出La1-xCaxMnO3晶体样品。

2. 通过红外光谱实验获取La1-xCaxMnO3晶体样品的反射率、透过率和折射率等红外光学性质的数据。

3. 探究La1-xCaxMnO3晶体的光学特性与Ca摩尔分数x的关系。

五、研究意义La1-xCaxMnO3是一种常用的功能材料，本研究通过进行红外光学性质研究，有助于更深入地了解其光学性能，并研究其光学特性与Ca摩尔分数x的关系。

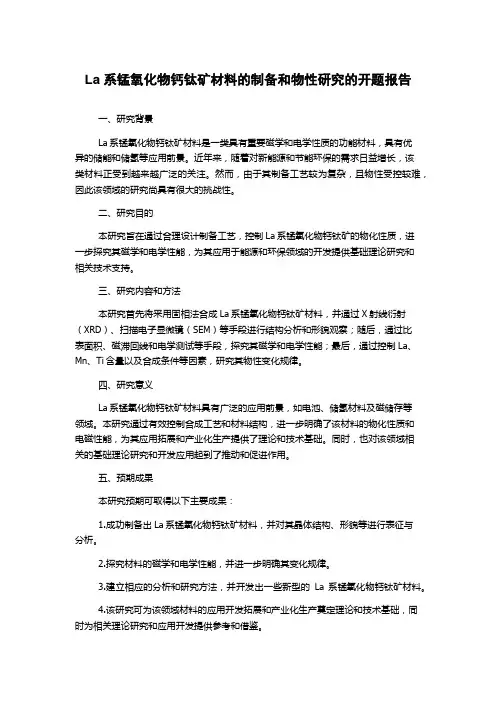

La系锰氧化物钙钛矿材料的制备和物性研究的开题报告一、研究背景La系锰氧化物钙钛矿材料是一类具有重要磁学和电学性质的功能材料，具有优异的储能和储氢等应用前景。

近年来，随着对新能源和节能环保的需求日益增长，该类材料正受到越来越广泛的关注。

然而，由于其制备工艺较为复杂，且物性受控较难，因此该领域的研究尚具有很大的挑战性。

二、研究目的本研究旨在通过合理设计制备工艺，控制La系锰氧化物钙钛矿的物化性质，进一步探究其磁学和电学性能，为其应用于能源和环保领域的开发提供基础理论研究和相关技术支持。

三、研究内容和方法本研究首先将采用固相法合成La系锰氧化物钙钛矿材料，并通过X射线衍射（XRD）、扫描电子显微镜（SEM）等手段进行结构分析和形貌观察；随后，通过比表面积、磁滞回线和电学测试等手段，探究其磁学和电学性能；最后，通过控制La、Mn、Ti含量以及合成条件等因素，研究其物性变化规律。

四、研究意义La系锰氧化物钙钛矿材料具有广泛的应用前景，如电池、储氢材料及磁储存等领域。

本研究通过有效控制合成工艺和材料结构，进一步明确了该材料的物化性质和电磁性能，为其应用拓展和产业化生产提供了理论和技术基础。

同时，也对该领域相关的基础理论研究和开发应用起到了推动和促进作用。

五、预期成果本研究预期可取得以下主要成果：1.成功制备出La系锰氧化物钙钛矿材料，并对其晶体结构、形貌等进行表征与分析。

2.探究材料的磁学和电学性能，并进一步明确其变化规律。

3.建立相应的分析和研究方法，并开发出一些新型的La系锰氧化物钙钛矿材料。

4.该研究可为该领域材料的应用开发拓展和产业化生产奠定理论和技术基础，同时为相关理论研究和应用开发提供参考和借鉴。

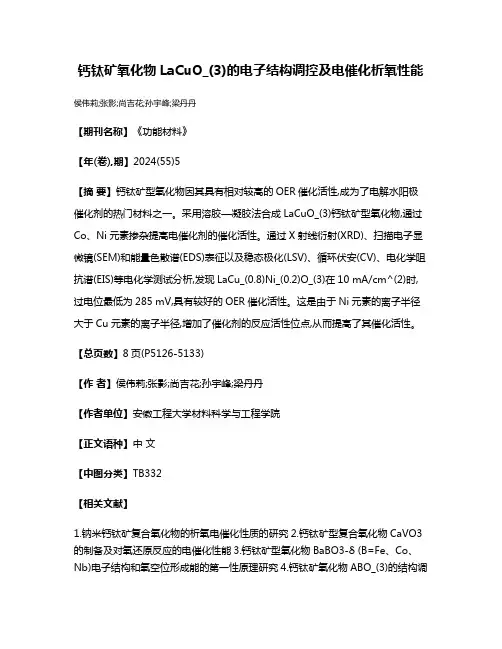

钙钛矿氧化物LaCuO_(3)的电子结构调控及电催化析氧性能侯伟莉;张影;尚吉花;孙宇峰;梁丹丹
【期刊名称】《功能材料》
【年(卷),期】2024(55)5
【摘要】钙钛矿型氧化物因其具有相对较高的OER催化活性,成为了电解水阳极催化剂的热门材料之一。

采用溶胶—凝胶法合成LaCuO_(3)钙钛矿型氧化物,通过Co、Ni元素掺杂提高电催化剂的催化活性。

通过X射线衍射(XRD)、扫描电子显微镜(SEM)和能量色散谱(EDS)表征以及稳态极化(LSV)、循环伏安(CV)、电化学阻抗谱(EIS)等电化学测试分析,发现LaCu_(0.8)Ni_(0.2)O_(3)在10 mA/cm^(2)时,过电位最低为285 mV,具有较好的OER催化活性。

这是由于Ni元素的离子半径大于Cu元素的离子半径,增加了催化剂的反应活性位点,从而提高了其催化活性。

【总页数】8页(P5126-5133)
【作者】侯伟莉;张影;尚吉花;孙宇峰;梁丹丹
【作者单位】安徽工程大学材料科学与工程学院
【正文语种】中文
【中图分类】TB332
【相关文献】
1.钠米钙钛矿复合氧化物的析氧电催化性质的研究
2.钙钛矿型复合氧化物CaVO3的制备及对氧还原反应的电催化性能
3.钙钛矿型氧化物BaBO3-δ (B=Fe、Co、Nb)电子结构和氧空位形成能的第一性原理研究
4.钙钛矿氧化物ABO_(3)的结构调
控与电催化性能研究进展_(0.75)Sr_(0.25)MnO_(3)基钙钛矿氧化物作为可充电锌空气电池中高效耐用的双功能氧电催化剂
因版权原因，仅展示原文概要，查看原文内容请购买。
