MR761A用户手册（Revision 3.22）北京金木雨电子有限公司2011/6/10在使用本产品前请详细阅读本说明书，如果有任何疑问，请联系我们，我们会给您详尽的解答目录1 简介 (2)2 技术指标 (2)3 可读卡型 (3)3.1 ISO14443A (3)3.2 ISO7816 (3)4 DIP开关配置 (3)5 配置软件使用说明 (4)5.1 设备识别 (4)5.2 软件连接设备 (4)5.3 数据输出配置说明 (5)5.3.1 卡片SNR输出配置 (5)5.3.2 卡片数据输出配置 (6)5.3.3 参数下载 (8)5.4 设备工作 (9)5.5 重新配置参数 (10)6 应用举例 (10)1简介MR761A是基于NXP MF RC522芯片设计的桌面式读卡器，可以读取符合ISO14443A标准的卡片的卡号和卡中数据，并通过USB端口模拟键盘的方式输出。
MR761A的USB接口采用键盘接口规范（HID），可以在Windows，Linux以及其他支持USB键盘的操作系统中模拟USB键盘的数据格式输出数据。
读卡器配有配置软件，在内置DIP开关的配合下，用户可以设置读卡器读取卡号或者是卡中内容，也可以同时都读取，读到的数据可正序输出或反序输出，用户也可自由选择在卡号和数据输出后是否带有回车、Tab等按键输出。
MR761 A读卡器出厂默认配置为配置模式，需要用软件对读卡器进行配置，写配置信息到读卡器后，读卡器才能读卡。
MR761A内部配有2个SAM卡座，如果用户需要读卡并需要使用SAM来配合操作，那么可以联系我们，我们会帮助您完成这个工作。
公司引进了先进的设备严格监控产品的质量，确保该读写器具有良好的质量和稳定性。
2技术指标z读卡芯片：MF RC522z读写距离：80mm（Mifare One，典型距离）z SAM：1个插槽，支持ISO7816 T=0，T=1z接口：USB（HID规范）z电源：USB供电，DC5V ± 10%z最大功耗：0.9Wz工作温度：－20 ～ +50℃z存储温度：－40 ～ +125℃z外形尺寸：123 * 88 * 25 (mm)z重量：约100gz USB驱动：系统自带z SDK：不需要3可读卡型3.1ISO14443Az Mifare One S50z Mifare One S70z Mifare One Miniz Mifare Ultra Lightz所有ISO14443 TYPE-A (仅支持UID，可支持4、7和10字节)3.2ISO7816z符合ISO7816的CPU(SAM)卡，支持PPSS操作z支持T=0和T=1z支持默认任意速率卡片（9600，19200，38400，55800，57600，115200）4DIP开关配置On Off SW1 读卡器工作模式由软件决定读卡器工作模式由SW2决定SW2 读卡器处于配置模式读卡器处于读卡模式SW3 －－SW4 －－5配置软件使用说明5.1设备识别MR761A读卡器使用USB-HID通信协议，连接计算机后自动识别设备。

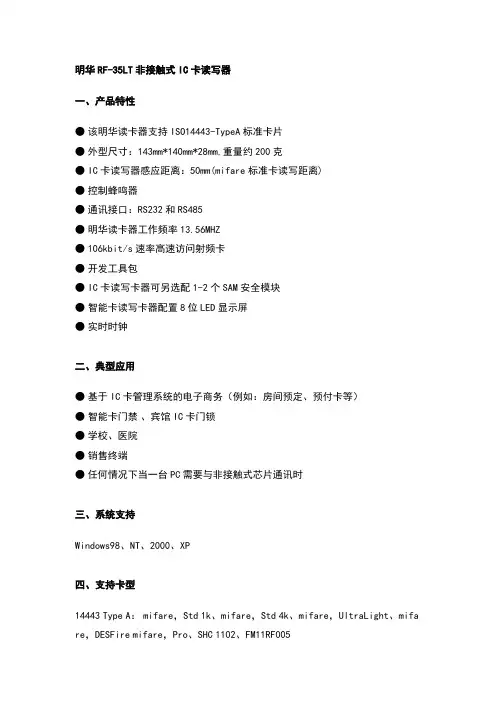

明华RF-35LT非接触式IC卡读写器
一、产品特性
●该明华读卡器支持ISO14443-TypeA标准卡片
●外型尺寸：143mm*140mm*28mm,重量约200克
●IC卡读写器感应距离：50mm(mifare标准卡读写距离)
●控制蜂鸣器
●通讯接口：RS232和RS485
●明华读卡器工作频率13.56MHZ
●106kbit/s速率高速访问射频卡
●开发工具包
●IC卡读写卡器可另选配1-2个SAM安全模块
●智能卡读写卡器配置8位LED显示屏
●实时时钟
二、典型应用
●基于IC卡管理系统的电子商务（例如：房间预定、预付卡等）
●智能卡门禁、宾馆IC卡门锁
●学校、医院
●销售终端
●任何情况下当一台PC需要与非接触式芯片通讯时
三、系统支持
Windows98、NT、2000、XP
四、支持卡型
14443Type A：mifare，Std1k、mifare，Std4k、mifare，UltraLight、mifa re，DESFire mifare，Pro、SHC1102、FM11RF005
14443Type B
15693
ISO-7816:T=0、T=1Smartcard
五、开发套件
演示工具：mifare系列卡读写演示程序、mifare Std1k卡密钥控制字测试工具开发文档：mwrfhelp、RF中文使用手册、RF英文使用手册。

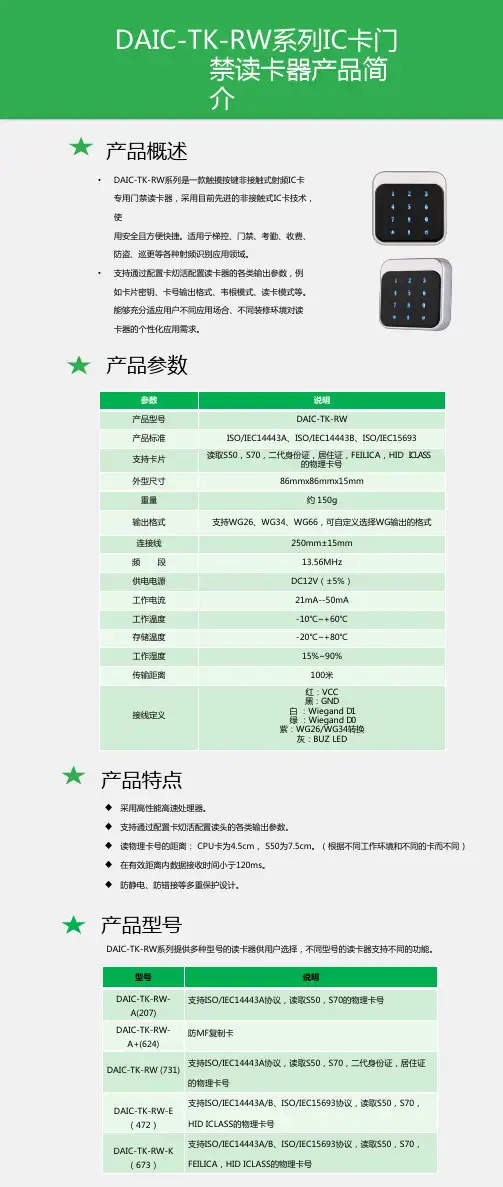

产品概述•DAIC-TK-RW系列是一款触摸按键非接触式射频IC卡专用门禁读卡器，采用目前先进的非接触式IC卡技术，使用安全且方便快捷。
适用亍梯控、门禁、考勤、收费、防盗、巡更等各种射频识别应用领域。
•支持通过配置卡灱活配置读卡器的各类输出参数，例如卡片密钥、卡号输出格式、韦根模式、读卡模式等。
能够充分适应用户不同应用场合、不同装修环境对读卡器的个性化应用需求。
产品参数参数说明产品型号DAIC-TK-RW产品标准ISO/IEC14443A、ISO/IEC14443B、ISO/IEC15693支持卡片读取S50，S70，二代身份证，居住证，FEILICA，HID IC L A SS的物理卡号外型尺寸86mmx86mmx15mm重量约 150g输出格式支持WG26、WG34、WG66，可自定义选择WG输出的格式连接线250mm±15mm频段13.56MHz供电电源DC12V（±5%）工作电流21mA--50mA工作温度-10℃~+60℃存储温度-20℃~+80℃工作湿度15%~90%传输距离100米接线定义红：VCC黑：GND白：Wiegand D1绿：Wiegand D0紫：WG26/WG34转换灰：BUZ LED产品特点◆采用高性能高速处理器。
◆支持通过配置卡灱活配置读头的各类输出参数。
◆读物理卡号的距离： CPU卡为4.5cm， S50为7.5cm。
（根据不同工作环境和不同的卡而不同）◆在有效距离内数据接收时间小亍120ms。
◆防静电、防错接等多重保护设计。
产品型号DAIC-TK-RW系列提供多种型号的读卡器供用户选择，不同型号的读卡器支持不同的功能。
型号说明DAIC-TK-RW-A(207)支持ISO/IEC14443A协议，读取S50，S70的物理卡号DAIC-TK-RW-A+(624)防MF复制卡DAIC-TK-RW (731)支持ISO/IEC14443A协议，读取S50，S70，二代身份证，居住证的物理卡号DAIC-TK-RW-E （472）支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，HID ICLASS的物理卡号DAIC-TK-RW-K （673）支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，FEILICA，HID ICLASS的物理卡号DAIC-TK-RW系列IC卡门禁读卡器产品简介LED指示灯LED灯状态刷卡区待机状态蓝灯常亮刷卡区读卡状态绿灯约亮200ms韦根码格式说明1、时序图2、WG数据格式备注：N为字节数，N取值为3,4,8当N=3，韦根输出格式为WG26。
非接触式IC卡读写芯片简介非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。
非接触式IC卡是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围内(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
对非接触式IC卡的读写操作是通过读写器来完成的，读写器是主控机与非接触式IC卡间进行信息传输和存储甚至运算处理的中间媒介，也叫接口设备、卡接收设备、耦合设备或终端。
非接触式IC卡读写芯片原理非接触式IC卡卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。
以Mifare为例，读卡器向IC卡发一组固定频率的电磁波，卡内有一个LC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。
其中Mifare的逻辑框图如下图所示。
非接触式读写器包含流向相反的两个信号通道：上部的发送通道和下部的接收通道。
发送通道首先由频率稳定的石英晶体振荡器产生相应工作频率载波信号，该信号将在调制级由已在ASIC段按曼彻斯特或变型密勒或NRZ规则编码的拟发送信息序列进行幅移键控（ASK）调制，最后经功率输出级放大后，由天线发送。
接收通道则首先滤除输入信号中的干扰和噪声。
从高强度的发射驱动信号中提取非接触式IC卡的微弱应答信号，继而放大解调后送ASIC进一步处理。
两个通道传输数据的示意图如下图所示。
特性非接触式识别技术带给我们一个便利接入存储于电子媒体中数据的方式，以13.56 MHz 智能卡读卡器芯片与模块为例：形成MIFARE 接口平台不可或缺的一部份，目前为非接触式与双接口智能卡机制的业界标准符合包括ISO 14443 A、ISO 14443 B 与ISO 15693 等国际化标准相当容易导入设计运作范围达100mm提供RF 数据通信加密选择通过MIFARE 演示系统协助，相当容易进行新型应用的开发典型器件MF RC522特性内置对卡片或标签的信号进行解调和译码的高集成度的模拟电路；采用少量外部元件，即可将输出驱动级接天线；5mm×5mm×0.85mm(HVQFN32)的超小体积；2.5～3.6V的低I电压低功耗设计。
