3-折叠纸盒结构设计-2(盘式折叠纸盒)PPT课件

3-折叠纸盒结构设计-2(盘式折叠纸盒)PPT课件

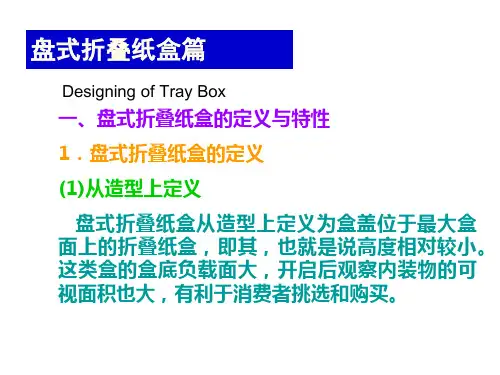

盘式折叠纸盒篇
Designing of Tray Box
一、盘式折叠纸盒的定义与特性
1．盘式折叠纸盒的定义
(1)从造型上定义
盘式折叠纸盒从造型上定义为盒盖位于最大盒 面上的折叠纸盒，即其，也就是说高度相对较小。 这类盒的盒底负载面大，开启后观察内装物的可 视面积也大，有利于消费者挑选和购买。
(2)从结构上定义
= γ1 – 1/2（ α + γ1 - γ2）
θf = 1/2（ γ1 + γ2 - α ）
（5）TULIC－5公式——外折叠角(θ´) 求解公式
为使一般盘式自动外折叠纸盒的折叠体板在 纸盒成型后可以向盒外平折，折叠斜线与盒底 边线所构成的角度叫外折叠角，用θ´表示。θ´= 1/2（γ1 +γ2- α）
如果纸盒某一部分结构需转向角 λ，则对 折线与该结构近边的角度为 λ/2 。
图3-74 转变方向的平分角设计
3．盘式自动折叠纸盒
盘式自动折叠纸盒与管式自锁底纸盒一样，在制造厂商 的粘盒设备上以平板状使角隅粘合成型，并以平板状进行 运输，包装内装物前只要张开盒体，纸盒自动成型。
（1）毕尔斯(Beers)折叠纸盒
图3-79 一般盘式自动外折叠纸盒成型分析
如果毕尔斯纸盒的外折叠 角设计在侧板襟片或端板襟 片上，则令该襟片上两条折 线所构成的角度为外折叠余 角，用θf ´ 表示
θf ´= ½（α +γ1 -γ2 ）
图3-80 正五棱柱盘式自动内折叠纸盒
（6）盘式自动折叠纸盒的体板高度
在盘式自动折叠纸盒中，折叠斜线一般应与体 板数目相等。但一块体板上可以如前设计两条斜 折线，在内折时也可以如图3-80每个体板上均设 计一条，但两者对体板高度要求不一样。

《包装设计》课件——管式折叠纸盒的基本结构

《包装设计》课件——管式折叠纸盒的基本结构
管式折叠纸盒
The history of packaging development
The history of packaging development
管式折叠纸盒
管式折叠纸盒的概念： 所谓管式折叠纸盒，是指在纸成型过程中， 盒盖和盒底都需要摇翼折叠组装（或黏合） 固定或封口的纸盒。
管式折叠纸盒定义
头插入到锁口中实现封底。
管式折叠纸盒封口结构
• 自动锁盒底式
指管式折叠纸盒及其盒底能折成 平 板状；也能在盒体撑开的同时，盒底 自动恢复成封合状态。
国舌
尺
寸
实训作业
• 按所给的国际标准反向盒的图纸，手绘并制作一款国际标准 反向盒，长宽高自拟。
基础盒形的尺寸称谓 盒长—— 指盒子的开口部分 盒宽—— 指盒子向侧延伸部分 盒深—— 指纸盒盛装物品的深度（指人们习惯称之的盒高）
管式折叠纸盒封口结构
插入式：由盖与底和相邻的两体板连接的防尘翼构成。封口时，先将两侧防尘翼折盖 ，然后再把盖（底）封盖，插舌插入到盒体与防尘翼的缝隙之中。
根据插入后锁合的方式不同，插入式盒盖又分为摩擦式和锁扣式 锁口式：通过锁口、锁头的锁合来实现盒口封盖。 快速锁底式（123底） 自动锁底式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式 锁扣式
管式折叠纸盒封口结构
• 插入式
摩擦式 锁扣式
锁口式:
利用锁口，锁头的锁合实现盒口封 盖
管式折叠纸盒封口结构
• 快速锁底式，又称“123底” • 封底时，凹形底板通过左右两侧襟片的压叠形成封口，由凸型底板的锁

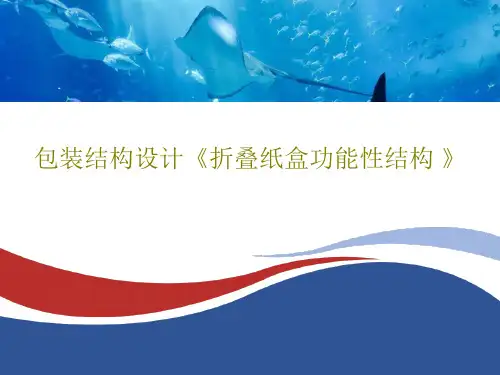

包装结构设计《折叠纸盒功能性结构 》共95页PPT

包装结构设计《折叠纸盒功能性结构 》共95页PPT
》
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

《包装设计与制作》课件——03快锁底摇盖式折叠纸盒的设计与制作

《包装设计与制作》课件——03快锁底摇盖式折叠纸盒的设计与制作

3、学会绘制展开结构图，以纸盒尺寸为80*40*100mm为例。
Hale Waihona Puke 其中产品结构图中：切断线用单实线表示，如：
；内折压痕线
用单虚线表示，如：-----。
4、产品各部位结构名称：前板、侧板1、侧板2、后板、粘口、摇盖、插 舌、防尘翼1、防尘翼2、底片1、底片2、底片3、底片4。结构示意图 如下图：
5、产品各部位的尺寸关系：（1）粘口一般取10-16mm；（2）摇盖长=纸 盒的宽；（3）插舌取10-15mm；（3）防尘翼长可为1/2宽+1/2插舌， 或多或少于此尺寸，完全依据需要而定，但不得大于1/2长，不然左右 两片会重叠在一起。(4）底片2、4取3/4宽，底片1、3取1/2长或稍小 于1/2长。此处微课1个
6、∠a和∠b的计算： ∠a与纸盒长度比有关， 当α=90˚时， L/B≤1.5，∠a=30˚，∠b=60˚ 1.5</B≤2.5，∠a=45˚，∠b=45˚ L/B>2.5，则增加锁底啮合点，也就是将纸盒长边按奇数等分，且 ∠a+∠b=90˚。 当α≠90˚时，则∠a、∠b确定原则是∠a+∠b=α。
教具及材料：
教具：快锁底摇盖式折叠纸盒2个（其中1个展开）、直尺
所需材料及工具：铅笔、mm刻度直尺（长40cm）、白板纸1张 (400*250mm)、美工刀1把、白乳胶少量。
教学过程：
1、展示快锁底摇盖式折叠纸盒。折叠 快锁底 摇盖（插入式）
2、产品尺寸表示：长*宽*高，即L*W*H，单位：mm。
LOGO
快锁底摇盖式折叠纸盒的设计与制作
教学目标：
知识目标：1、掌握快锁底摇盖式折叠纸盒各部位结构名称； 2、掌握快锁底摇盖式折叠纸盒各结构部位的尺寸关系。

包装设计-4.5纸盒结构与造型设计的基本方法-课件.

包装设计-4.5纸盒结构与造型设计的基本方法-课件.
3、设计实例
〔1〕钻石纸盒 〔2〕球形纸盒 〔3〕铅笔纸盒 〔4〕曲面纸盒 〔5〕托盘纸盒
课后作业
请大家依据学习的内容，依据不同的异型分类状况，收集异型纸盒的设计 实例，并自己选择一种异型纸盒的设计方法，设计一张异型纸盒的构造图， 上课是请带到课堂，能够展现并讲解设计含义，课堂进展争论，修改，完 善，并制作出模型。
方向上能自由伸入提手窗。 b.提手宽度〔b〕：提手宽度与手掌厚度有关，它应等于或略大于手掌厚度，以便手掌从该尺
寸方向上也能自由伸入提手窗。 c.提梁高度〔c〕：提梁高度〔假设提梁存在〕与手掌执握尺寸有关，从主观愿望上讲，它应等
于或略小于手掌执握尺寸，以便执握动作更舒适、更轻松、更牢靠。但是，假设提梁高度过小，由 于重力和行进间自然摆臂动作的影响，提手极易在提手窗纵端的提梁位置上撕裂破坏。由于包装提 手一般为片材开窗，所以手掌执握提梁不同于握柄操作。
折叠纸盒的功能性构造
4、隔衬
是用来间隔、支撑和定位内装产品，能更好地发挥包装防护作用的构造。 有整体式和分体式两类。
2三.1、粘贴纸盒设计
粘贴纸盒是用贴面材料将基材纸板粘合裱贴 而成，成型后不能再折叠成平板状，而只能 以固定盒型运输和仓储，故又名固定纸盒。 基材主要选择挺度较高的非耐折纸板，如各 种草纸板、刚性纸板等。常用厚度范围为 1mm-13mm. 内衬选用白纸或白细瓦楞纸、塑胶、海绵等。 贴面材料品种较多，有铜版印刷纸、蜡光纸、 彩色纸、仿革纸、植绒纸以及布、绢、革、 箔等。而且可以印刷、压凸和烫金。盒角可 以承受胶纸带加固、钉合、纸〔布〕粘合等 多种方式进展固定。
折叠纸盒样式
管式折叠纸盒 管式折叠纸盒构造设计图——管式纸包装构造名称
1-板1 2-板2 3-板3 4-板4 5-盖插片1 6-盖板1 7-盖片2 8-盖片4 9-底片4 10-底板3 11-底插片3 12-底片2 13-接头 14-底板1 15-盖板3

纸盒的设计制作PPT课件

纸盒的设计制作PPT课件
3
模块3 纸包装结构
• 折叠纸盒制作 各种线型的样式、名称、规格和用途
4
模块3 纸包装结构
• 折叠纸盒制作
5
模块3 纸包装结构
• 折叠纸盒制作
6
模块3 纸包装结构
• 折叠纸盒制作
7
模块3 纸包装结构
• 折叠纸盒制作
8
模块3 纸包装结构
• 折叠纸盒制作——手工制作
9
模块3 纸包装结构
• 折叠纸盒制作
15Βιβλιοθήκη 10模块3 纸包装结构
• 折叠纸盒制作
11
模块3 纸包装结构
• 折叠纸盒制作——手工制作
12
模块3 纸包装结构
• 折叠纸盒制作——手工制作
13
模块3 纸包装结构
• 折叠纸盒制作——手工制作
14
作业：
手工制作折叠纸盒（2件） 要求：
1、4K白卡纸，尺子，铅笔，橡皮，剪刀，裁纸刀，双面胶； 2、严格尺寸比例； 3、精细绘图并且制作成盒； 4、拍照提交。
纸盒的设计制作
1
模块3 纸包装结构
• 折叠纸盒制作 纸盒尺寸标注类型 1、制造尺寸 2、内尺寸 3、外尺寸
2
模块3 纸包装结构
• 折叠纸盒制作 为常规纸盒展开图绘制长宽高
纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方 法与国家机械制图标准一致，尺寸界线从中心线引出。
印刷文字、图案以稿样为准，在设计图上不必画出。 立体图样应标注内尺寸。 纸板名称、规格、厚度可在技术要求中提出。

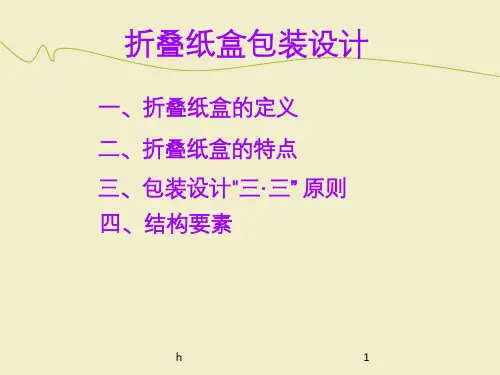

折叠纸盒包装设计

折叠纸盒包装设计

1-底层 2-面层 3-面层 4-底层
h
16
插舌 主摇盖
副摇 盖
糊 口
后面板
右 侧 面 板
左
前面板
侧
面
板
h
17
W L
D(H)
h
18
• 3、面
•
平面纸页成型的原因，纸盒（箱）
的面只能是平面或者简单的曲面。
•
例如纸板平面沿着压痕线经过旋转
而形成纸盒。
h
19
• 4、角
• 点、线、面等要素所共有的角度是 旋转成型体类纸包装成型的关键。
折叠纸盒包装设计
一、折叠纸盒的定义 二、折叠纸盒的特点 三、包装设计“三·三” 原则 四、结构要素
h
1
h
2
h
3
h
4
一、折叠纸盒的定义及其材料
• 1、定义 • 折叠纸盒通常是把较薄的纸板经过裁切和
压痕后，通过折叠组合的方式成型的纸盒。 • 2、材料 • 耐折纸板、细瓦楞纸板
当选用耐折纸板时，小于0.3㎜纸板制造的 折叠纸盒难以满足刚度要求，而大于1.1㎜纸 板在一般折叠纸盒加工设备上难以获得满意的 压痕。
h
5
二、折叠纸盒的特点
• 1. 优点
• a.成本低，强度较好，具有良好的展示效果 ，适宜大中批量的生产。
• b.与粘贴纸盒和塑料盒相比，占用空间小， 运输、仓储等流通成本低廉。
• c.在包装机械上的生产效率高，可以实现自动 张盒、装填、折盖、封口、集装、堆码等。
• d.结构变化多，能进行盒内间壁，摇盖延伸 、曲线压痕、开窗、展销台等多种新颖处理 。
h
6
• 2. 缺点 • a.强度低
强度较粘贴纸盒及塑料盒等多种刚性容器 低。

包装纸盒的结构设计PPT80页

包装纸盒的结构设计PPT80页

5、陈列式(4)
6、封闭式(1)
封闭式盒是现代包装的产物，其特点是全封闭式。它在防盗、 方便使用上有更好的功能。主要形式有延开启线撕拉开启的形式， 以吸管插入小孔吸用内容物的形式等，多用于饮料等一性包装。
6、封闭式(2)
7、异体盒(1)
异体盒的结构造型技巧更加深化，富有艺术性和实 用性。其变化主要是对盒的面、边、角加以形状、数量、 方向的加减等多层次处理。多用于礼品性包装等。
4、抽屉式(2)
5、陈列式(1)
陈列式盒又可称“POP”包装盒，即 可供广告性陈列，又能充分显示出包装物 的形态。其形式：一类是带盖的，展销时 将盖打开，运输时又可将盖合拢；另一类 是不带盖的，可露天陈放。它起到了陈列 商品、宣传商品和自我介绍商品的作用。
5、陈列式(2)
5、陈列式(3)
q在各种包装中，纸盒是一种适应性较 强的包装形式。而且纸作为一种可以再 生和再循环的材料，在今后长时期内具 有最好的前景。
各种折叠纸盒的应用特点:
一、保护商品。
五、便于存储和运输
二、适于各种印刷
六、适合自动化包装
三、成本低廉
七、便于销售和陈列
四、易于加工
各种折叠纸盒的应用特点一、二
Ø保护商品： 它不仅使易碎怕碰的物品在盒内起到固定
商品、保护商品的作用，另外在装填食品时， 可使用杀菌密封方法，保护食品不受腐蚀和污 染。
Ø适于各种印刷 它表面不仅适于凹版、凸版、平版的印刷，
还可以使用各种款式的图案、文字进行装饰。
各种折叠纸盒的应用特点三、四、五
Ø成本低廉 ： 使用纸材加工的各种包装比用金属、塑料、
玻璃等材料便宜。 Ø易于加工：
冻包装等，则模型所用的辅助性材料和功能性材料必须与 量产时相同，并进行试验确认。 • 量产前，使用纸盒包装模型进行相关的实验。比如抗压系 数，跌落高度等。 • 模型的制作必须标准化，公益必须达标，粗糙的模型不能 体现商品应有的价值。

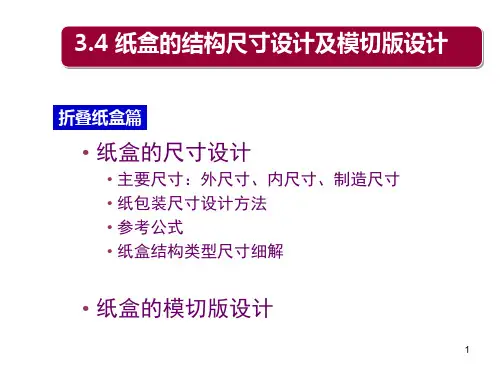

3-折叠纸盒结构设计-4(尺寸设计及模切版)精品PPT课件

3-折叠纸盒结构设计-4(尺寸设计及模切版)精品PPT课件
间隙（Offset）
在拼接方式确定后，考虑盒坯与盒坯之间是否需要留有空隙，这取决于 模切刀具摆放的工艺，即是否采用共刀。
通常只有当两个盒坯的相邻边都是直线组成时，才有可能采用共刀的拼 法。
盒坯与盒坯之间留有间隙的宽度，在拼版时可以把宽度一分为二，分别 加到两边的盒坯尺寸中，以简化问题。
UP
15
前前言言
Hi(/hi)
外尺寸 Outer size
Lo Bo(Wo) Ho(/ho)
制造尺寸 Manufacture size
盒（箱）体 盒（箱）盖
L
L+
B(W)
B+(W+)
H
H+(h)
（1）内尺寸（Xi） 内尺寸指纸包装的容积尺寸，是计算包装容积和内装物配合的重要设计依据。
（2）外尺寸（Xo） 外尺寸指纸包装的体积尺寸，是计算包装体积和与外包装配合的重要依据。
nx—内装物排列数目(件)； k—瓦楞纸箱内尺寸修正系数(㎜)。
折叠纸盒外尺寸Xo与瓦楞纸箱内尺寸T 及其盒型排列方式有关。 UP 4
2．由内尺寸计算制造尺寸与外尺寸
** 内尺寸计算公式：
Xi = Xmaxnx+d（nx-1）+k’
式中 Xi —折叠纸盒内尺寸(㎜)； Xmax—内装物最大外尺寸(㎜)； nx—内装物沿某一方向的排列数目； d —内装物间隙系数(㎜)； k’—内尺寸修正系数(㎜)。
16
拓展点：结构设计优化案例
案例1：肥皂盒“瘦身”
✓ 设计厂商：Jupiter Group
Jupiter Group (founded in Hong Kong, 1997) is a global brand management firm. Headquartered in Hong Kong, with design centers and print partners all around the world. They develop brands, packaging, and manage art and print production, among other creative needs.

包装结构设计--纸盒类 ppt课件

包装结构设计--纸盒类 ppt课件

ppt课件
11
包装设计课程内容
1.2 纸盒的结构设计
1.1.1纸盒结构设计方法
ⅰ内部尺寸：纸盒的内部尺寸计算公式为： Xi=Xmax+Kxi 式中Xi—纸盒的內部尺寸，mm Xmax—被包裝物最大尺寸修正系数，mm Kxi—纸盒內部尺寸修正系数，mm 对于折叠纸盒，在長，宽方向Kxi=3-5mm;在高度方向Kxi=1-3mm.当被包裝 物是弹性物体如，服裝，Kxi取小值，若被包裝物是刚性物体如仪表，Kxi则取最 大值。
从商品流通和商品本体上分类，则把包装分为运输包装和销售包装两大类。 从字面上讲，“包装”一词是并列结构，“包”即包裹，“装”即装饰，意思是把 物品包裹、装饰起来。从设计角度上讲，“包”是用一定的材料把东西裹起来，其 根本目的是使东西不易受损，方便运输，这是实用科学的范畴，是属于物质的概念； “装”指事物的修饰点缀。这是指把包裹好的东西用不同的手法进行美化装饰，使 包裹在外表看上去更漂亮，这是美学范畴，是属于文化的概念。单纯的讲“包装” 是将这两种概念合理有效地融为一体。
外界震动与冲击使包装物产生“加速度”，一旦超过其允许 值时（易损度棗即材料设计、结构设计的力学极限），包装 物即受损。
ppt课件
10
包装设计课程内容
(2)确定商品的特性、形状、尺寸、体积、重量、转动 惯量、重心位置、强度、允许加速度（易损度）和商品 包装系统的固有频率等。 (3)选择包装材料应考虑：经济性、实用性 (4)进行包装结构分析、设计（包装设计的一个重要内 容） (5)进行包装试验,检验包装的可靠性须进行试验： （跌落试验、冲击试验、振动试验、压缩试验、堆码试 验） 改进包装结构设计。
包装设计是一门集实用技术学、营销学、美学为一体的设计艺术科学。它不仅 使产品具有既安全又漂亮的外衣，在今天更是成为一种强有力的营销工具 ,各种不同 的商品和商品本身不同的要求，需要有各种不同的包装。在日常生活中，人们从不 同的角度去看待包装，于是产生了不同的包装分类。例如从形态上的分类：箱、桶、 瓶、罐、杯、盆、袋等；从材料上的分类：金属、玻璃、陶瓷、塑料、纸、木、复 合材料等；从技术方法上的分类：真空、充气、冷冻、收缩、贴体、 组合等；从商 品种类上的分类：食品、饮料、轻工、日用品、化工、医药、电器、纺织品、玩具 等。此外，还有从结构上、风格上等各种分类。

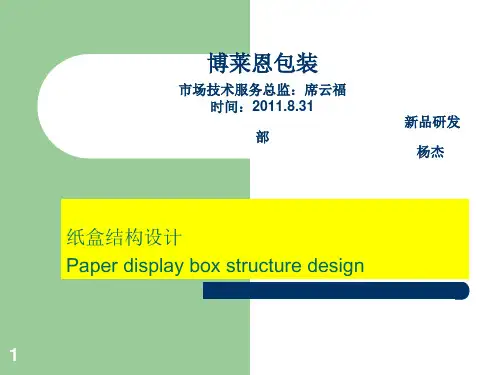

纸盒结构设计ppt课件

纸盒结构设计ppt课件

管式折叠纸盒锁口设计
两种常见无胶水锁口(F6.15) 单插舌锁口(F6.16) 双插舌锁口(F6.17) 插盖及胶水接合锁口(F6.18)
15
15
折叠纸盒之盘式
四角托盘式纸盒设计
自立托盘式纸盒设计
16
16
四角托盘式纸盒设计
托盘式纸盒(F6.19)
– 可以平张交付运输 – 容易组装 – 通过摩擦或纸板挺度成型
7
7
折叠纸盒的结构设计10原则
消费者如何使用产品？
– 设计的纸盒需要考虑产品将会被如何储存。放置于梳妆 台以及其抽屉？药柜还是冰箱？
– 方便的开启、拿取、撕裂线以及其它辅助设计都是应该 考虑到纸盒的设计中。
产品如何销售？
– 优异的纸盒设计是有助于销售陈列； – 需要提供稳定且有吸引的陈列方式；
硬质预成型纸盒(rigid box)
纸盒类产品开发流程简介
2
2
折叠纸盒的结构设计
优异的纸盒设计不仅仅是一个灵感的创造品，更 多是一个结合多方面因素的工业艺术品，如消费 者需要、产品需求、销售展示需求、生产需求以 及其它作为成功包装所需要考虑的更多需求。
纸盒的设计总是从产品本身的需求作为出发点，
6
6
折叠纸盒的结构设计10原则
纸盒是否需要防止非预期的开启？(F6.3)
– 单粘底（double-glued end seals):粘胶操作能防止纸盒被非预期的 开启，如牙膏盒。
纸盒盛装方式-垂直？水平或顶部盛装？(F6.5)
– 垂直盛装(vertical loading): 更常见的盛装方式，也更易机械化生产； 如颗粒及粉将物体。
1.在插盖上设计一段直线用于起 摩擦锁口作用，插盖虽然应 根据纸盒尺寸而变化，但一 般小型纸盒尺寸为20mm， 同时有两个R角；
